INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-4

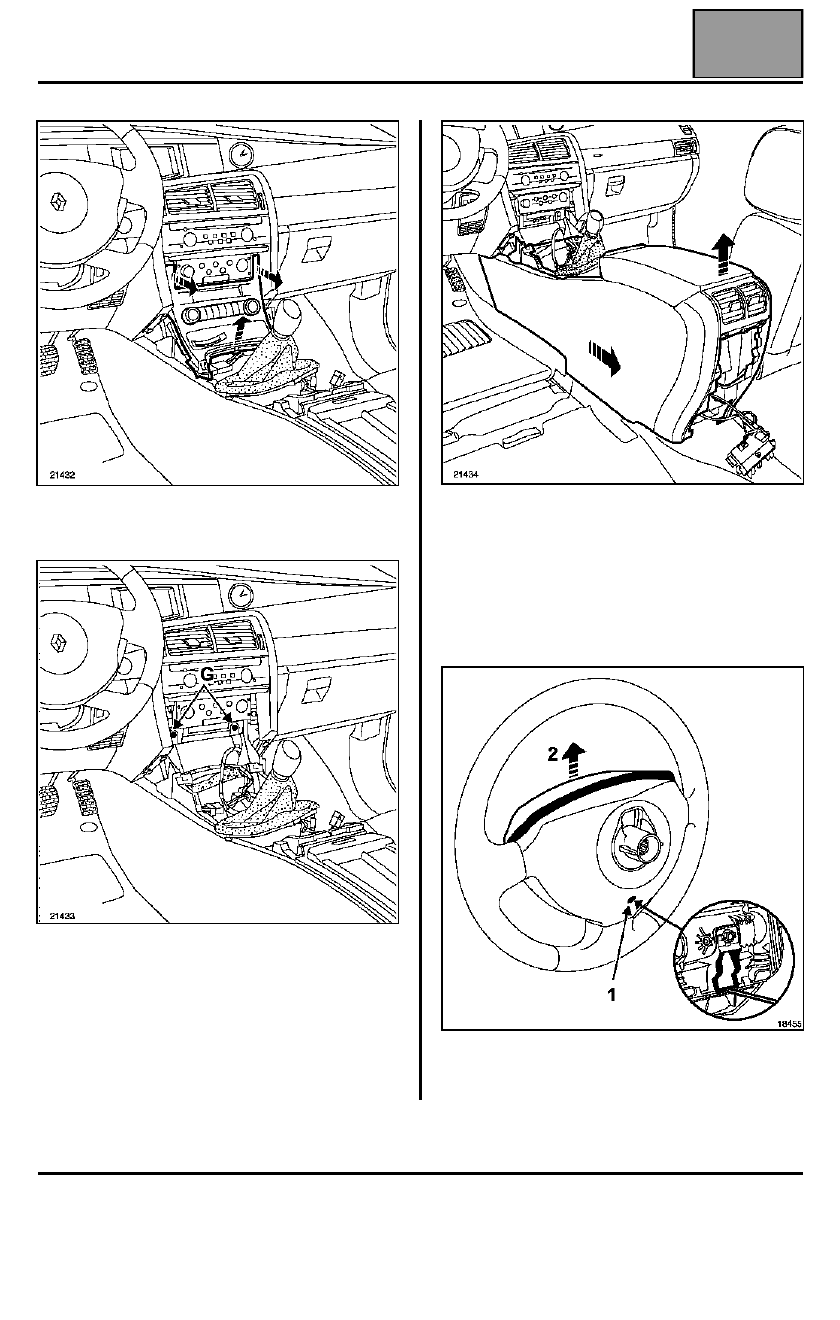

Soltar el lector de tarjeta Renault en la parte superior y
después inferior.

Quitar los tornillos (G).

Levantar ligeramente la parte trasera de la consola y
deslizarla hacia la parte trasera del vehículo.

Extraer:
– el auto-radio mediante los útiles Ms. 1373 ó

Ms. 1639 (según versión),

– la unidad central de comunicación (según versión)

mediante el útil Ms. 1373,

– el cojín del airbag del volante. Para ello, insertar un

destornillador en el orificio (1) y después efectuar un
movimiento hacia arriba (2).

Edición 3

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-5

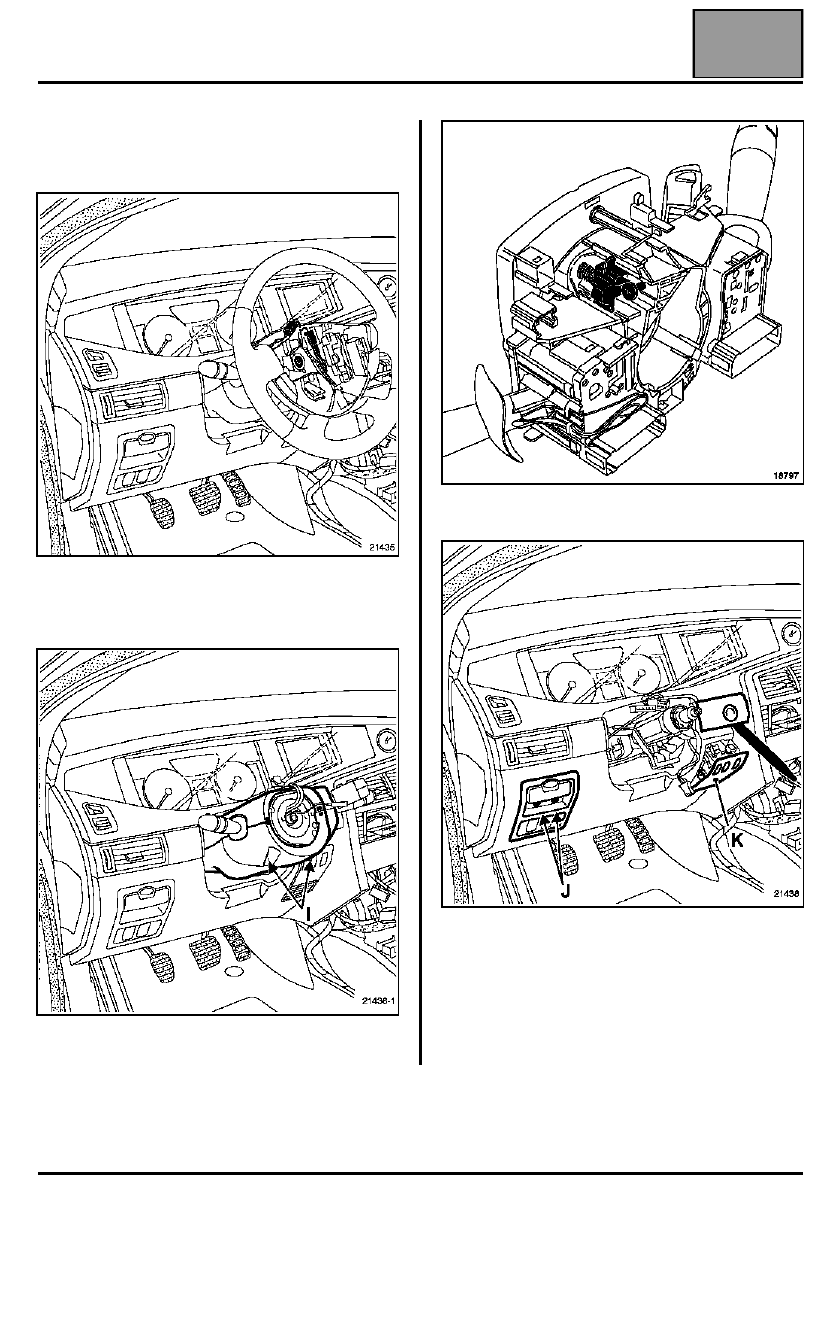

Desconectar los conectores del airbag del volante y
los conectores de las teclas del regulador de
velocidad.

Extraer:
– el tornillo del volante,
– el volante, tras haber puesto las ruedas rectas,

– los tornillos (I) y después sacar las coquillas superior

e inferior,

– el contactor giratorio marcando su posición,

– el soporte de botón de arranque,
– los tornillos (J) del mando del freno de aparcamiento

automático tras haber extraído la tapa,

– el soporte del interruptor (K).

Edición 3

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-6

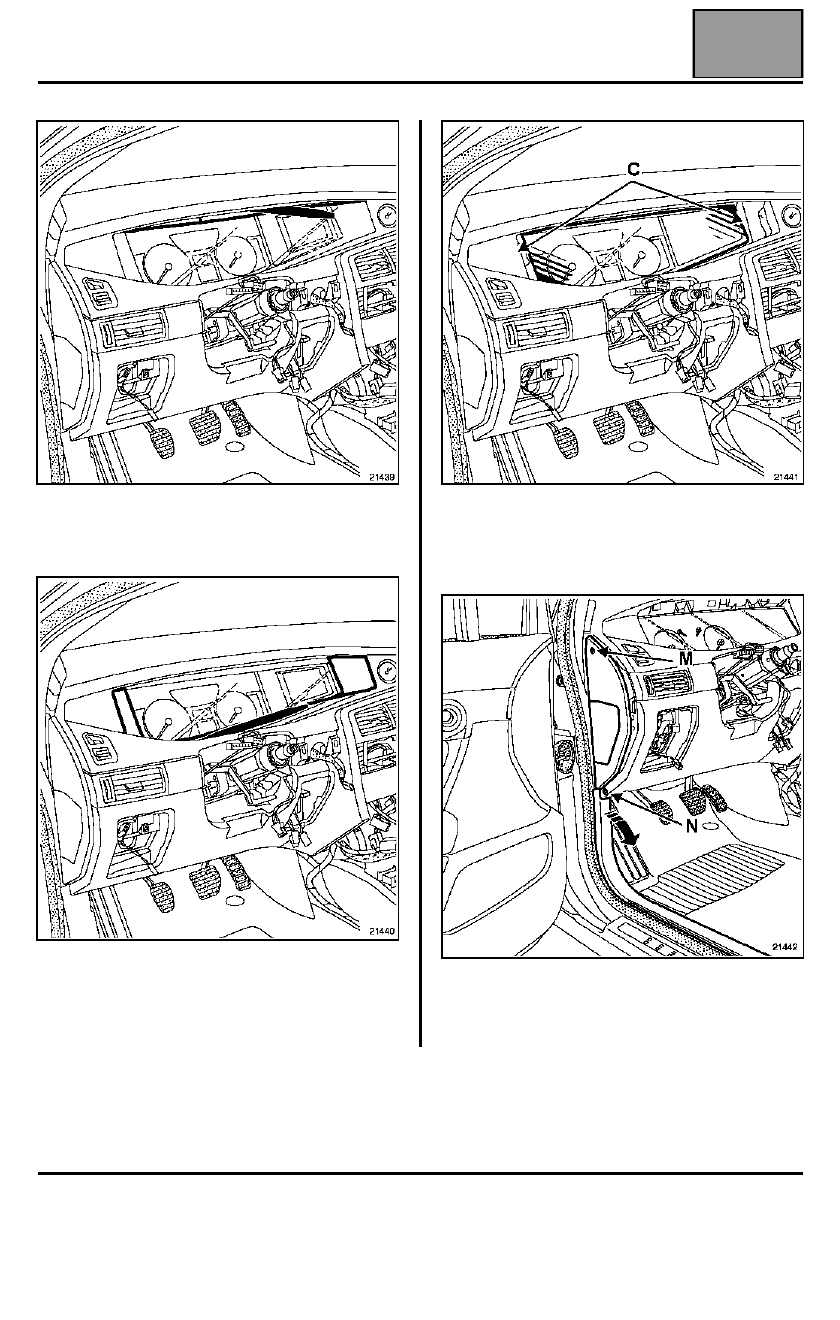

Soltar:
– el embellecedor superior del cuadro de

instrumentos,

– el embellecedor inferior del cuadro de instrumentos.

Extraer:
– los tornillos (C) y después sacar el cuadro de

instrumentos,

– el tornillo situado detrás del cuadro de instrumentos,

– los costados del tablero de bordo, para acceder a los

tornillos (M),

– los guarnecidos del pie de la puerta delantera

(parcialmente) y aflojar el tornillo (N).

Edición 3

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-7

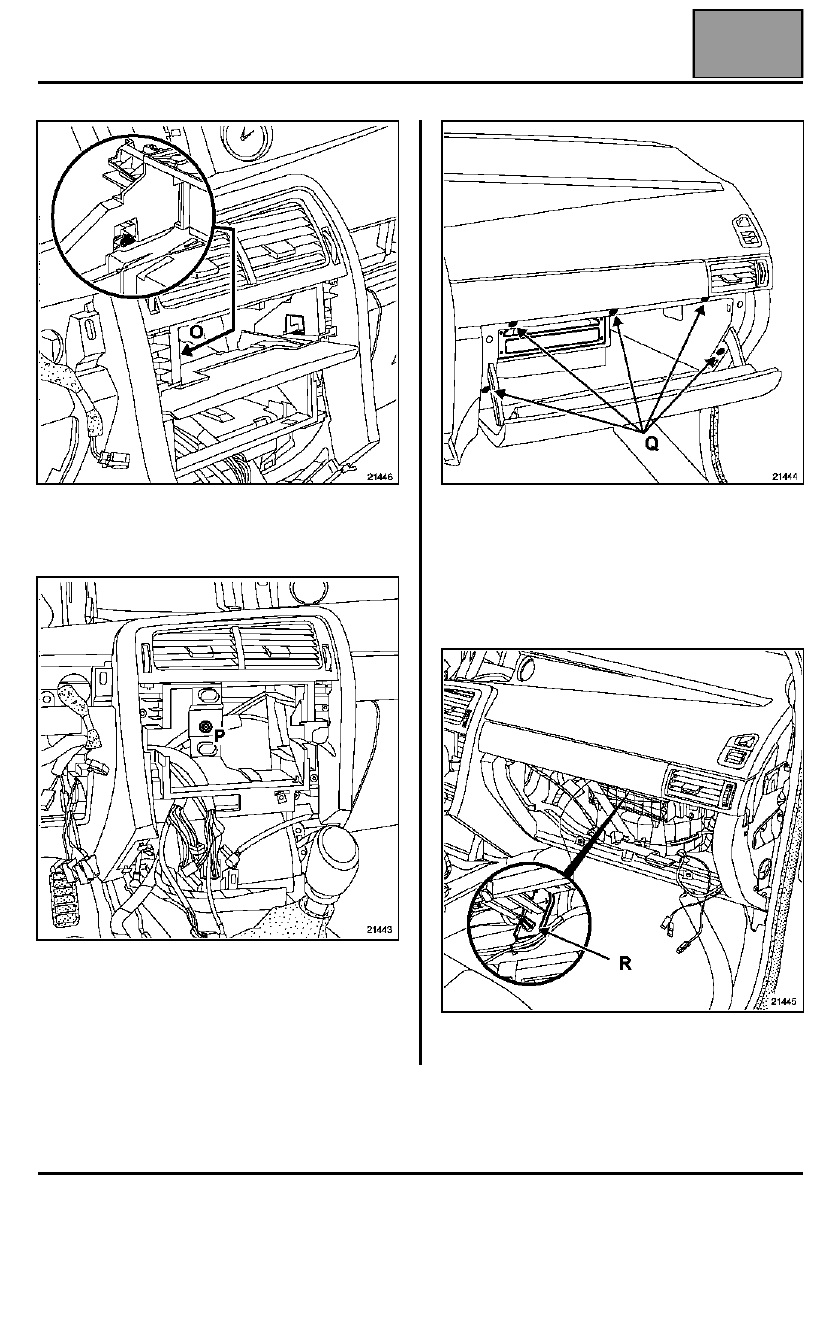

Soltar los dos clips (O) y después extraer la tapa de la
Unidad Central de Comunicación o caja
guardaobjetos.

Extraer:
– el tornillo (P),

– el lector de CD Rom mediante el útil Ms. 1373

(según versión),

– los tornillos (Q) y después extraer el portaobjetos.

ATENCIÓN:
El cable de la antena GPS es muy frágil, no cortarlo o
pinzarlo.

Colocar una llave de orejeta (R) con el fin de bloquear
la grapa de sujeción del airbag sobre la viga.

Edición 3
