INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-8

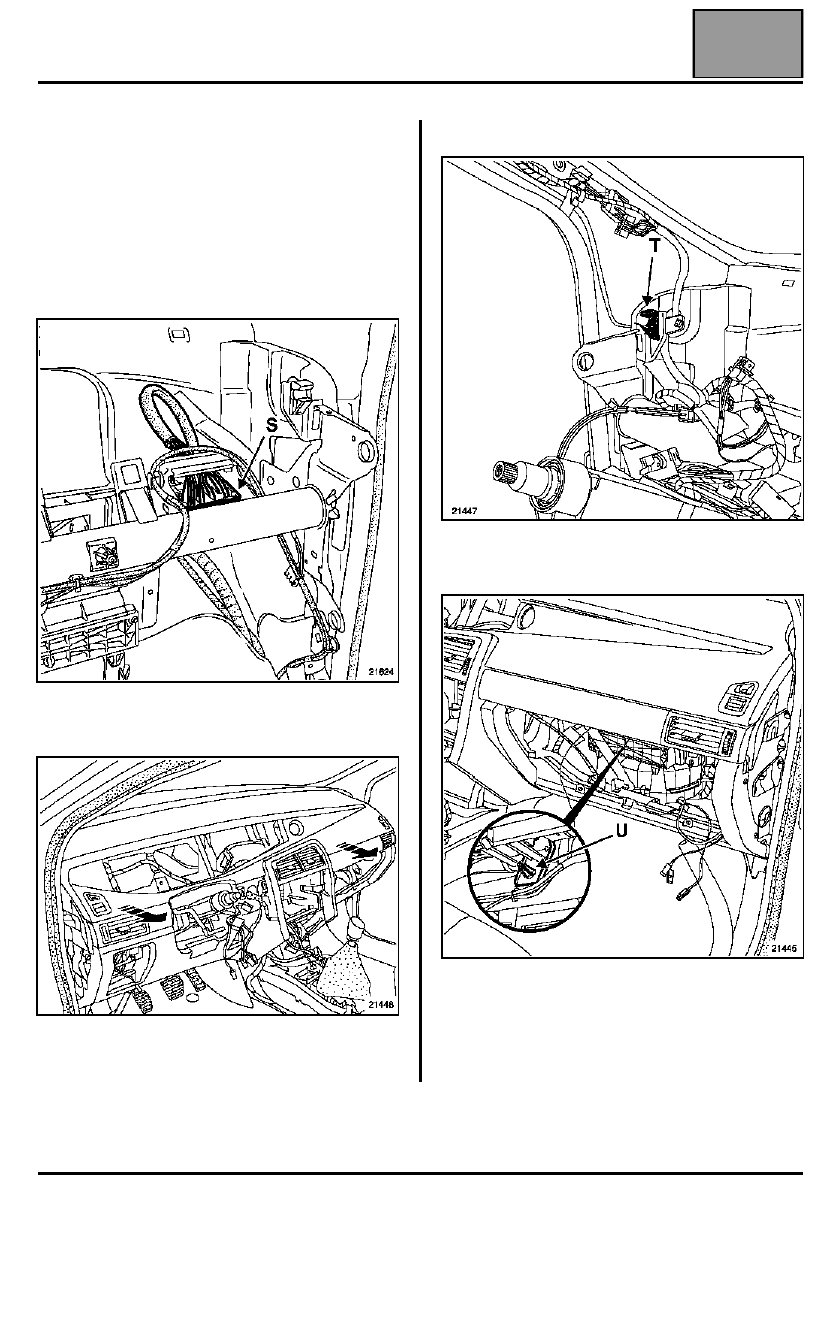

Desconectar:
– el conector del airbag de pasajero fijado sobre la viga

del tablero de bordo, cerca de la Caja de Fusibles -
Relé Opción (S),

ATENCIÓN:
No desconectar el conector que se encuentra en el
módulo del airbag del pasajero.

– los dos tweeters,

– el conector del empalme del tablero de bordo y

después extraerlo (dos operarios).

REPOSICIÓN

Antes de realizar el montaje será necesario verificar el
correcto estado de las grapas (T).

IMPORTANTE:
Será necesario sustituir la guía de indexado (U),
después de cada desmontaje y apretarla al par de
2 N.m mediante el útil Mot. 1608.

Posicionar el tablero de bordo (dos operarios).

Edición 3

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-9

Verificar que el tablero de bordo esté bien enclipsado
sobre la guía de indexado.

IMPORTANTE:
Antes de fijar el tablero de bordo, posicionar el
cableado en su lugar, sin olvidarse de conectar el
conector del airbag del pasajero.

PARTICULARIDAD DEL CONTACTOR GIRATORIO

Antes de realizar el montaje del contactor giratorio,
asegurarse de que las ruedas siguen estando rectas.

PARTICULARIDAD DEL VOLANTE

IMPORTANTE:
Las acanaladuras del volante poseen unos
posicionadores.

El volante debe entrar libremente en las
acanaladuras.

Tener la precaución de no estropearlas.

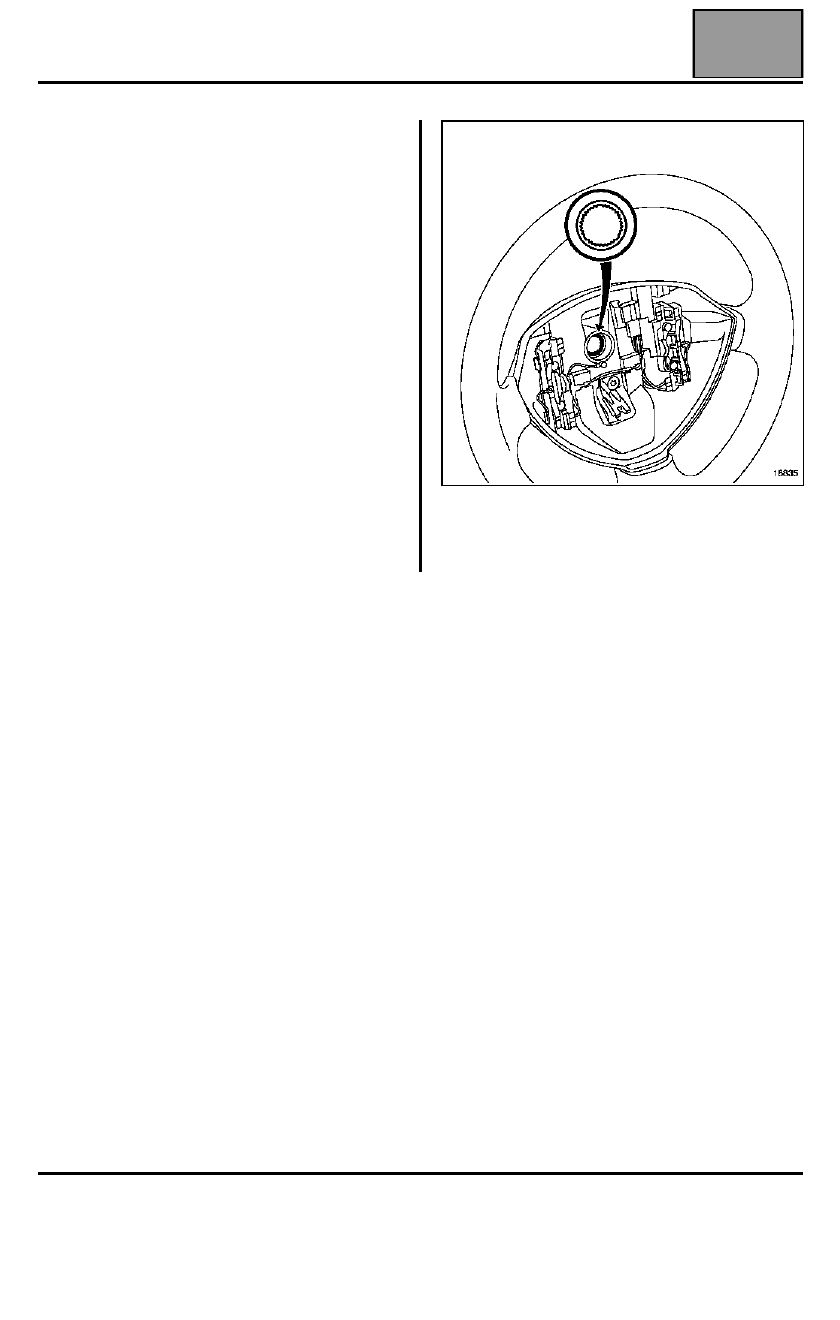

IMPORTANTE:
Después de cada desmontaje, sustituir
imperativamente el tornillo del volante y apretarlo
al par de 44 N.m.

Edición 3

INSTRUMENTOS DEL CUADRO

Tablero de bordo

83A

83A-10

PARTICULARIDADES DEL AIRBAG

NOTA:
Tras haber conectado la batería, puede ser necesario
efectuar un cierto número de aprendizajes simples, sin
útil de diagnóstico:
– puesta en hora del reloj,
– introducción del código de cuatro cifras del auto-

radio,

– Inicialización de los motores del elevalunas

(impulsional),

– inicialización del techo solar.

IMPORTANTE:
Antes de desbloquear el calculador del airbag,
efectuar un control con el útil de diagnóstico.
Si todo es correcto, desbloquear el calculador;
si no es así consultar el capítulo de diagnóstico.

ATENCIÓN:
Si no se respetan estas prescripciones podría
ocurrir una disfunción del funcionamiento
normal de los sistemas, incluyendo un activado
intempestivo de los mismos.

En caso de cambiar el tablero de bordo equipado
de un airbag de pasajero, es imperativo poner en
el sitio previsto (en el costado del tablero de
bordo) la etiqueta de preconización, consultar el
capítulo 88C.

Edición 3

INSTRUMENTOS DEL CUADRO

Cuadro de instrumentos

83A

83A-11

Cuadro de instrumentos

OBSERVACIÓN:
En estos cuadros de instrumentos, solamente el cristal
puede ser sustituido. En caso de fallo de los otros
elementos, es necesario sustituir el cuadro de
instrumentos completo.

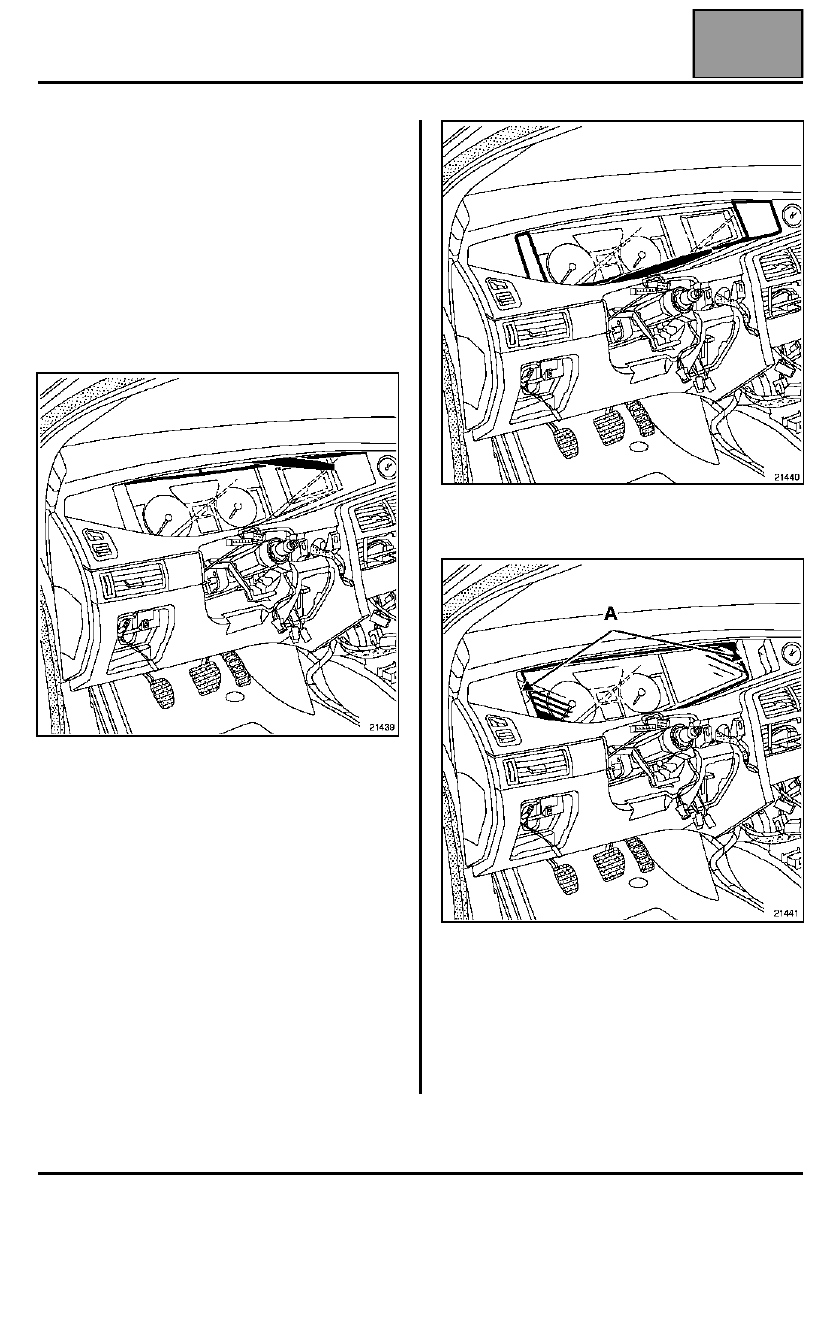

EXTRACCIÓN

Desconectar la batería.

Extraer, mediante una espátula rígida:
– el embellecedor superior del cuadro de instrumentos

clipsado en el tablero de bordo,

– el embellecedor inferior del cuadro de instrumentos

clipsado en el tablero de bordo.

Quitar los tornillos (A) y después sacar el cuadro de
instrumentos.

REPOSICIÓN

IMPORTANTE:
En caso de sustituir el cuadro de instrumentos,
efectuar las configuraciones necesarias.

Si el vehículo está equipado con la síntesis de la
palabra, consultar el capítulo 83B.
