FAROS DELANTEROS

Bloques ópticos

80B

80B-4

Bloques ópticos

EXTRACCIÓN (todos los tipos)

Particularidades de los faros equipados con lámpara
de Xenón (consultar el capítulo "Lámparas de
Xenón").

ATENCIÓN:
Las lámparas de Xenón funcionan bajo una tensión de
20.000 voltios al encenderse y después bajo
85 voltios de corriente alterna durante el
funcionamiento.

Es imperativo pues desconectar la batería antes de
intervenir.

Queda prohibido encender la lámpara si ésta no se
encuentra colocada en su bloque óptico ( es peligroso
para los ojos).

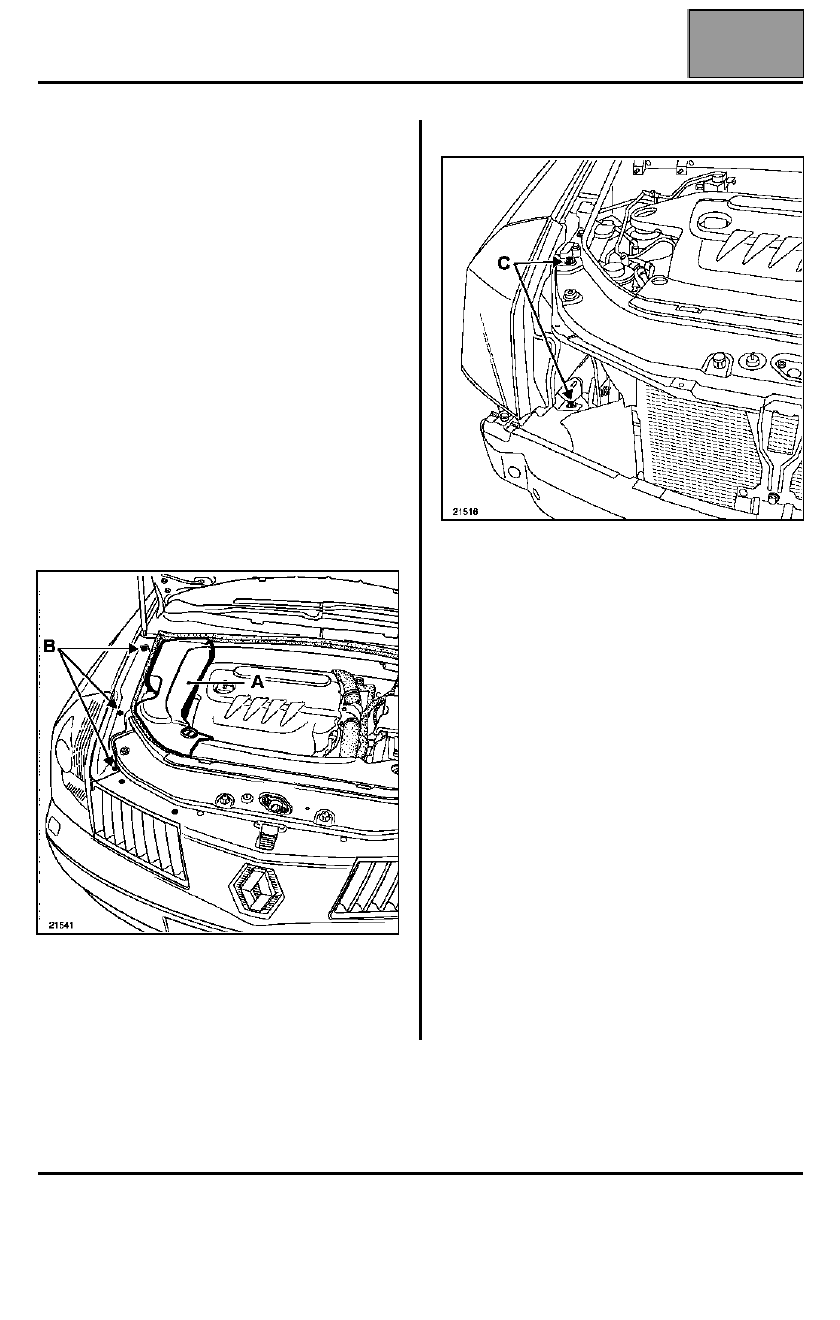

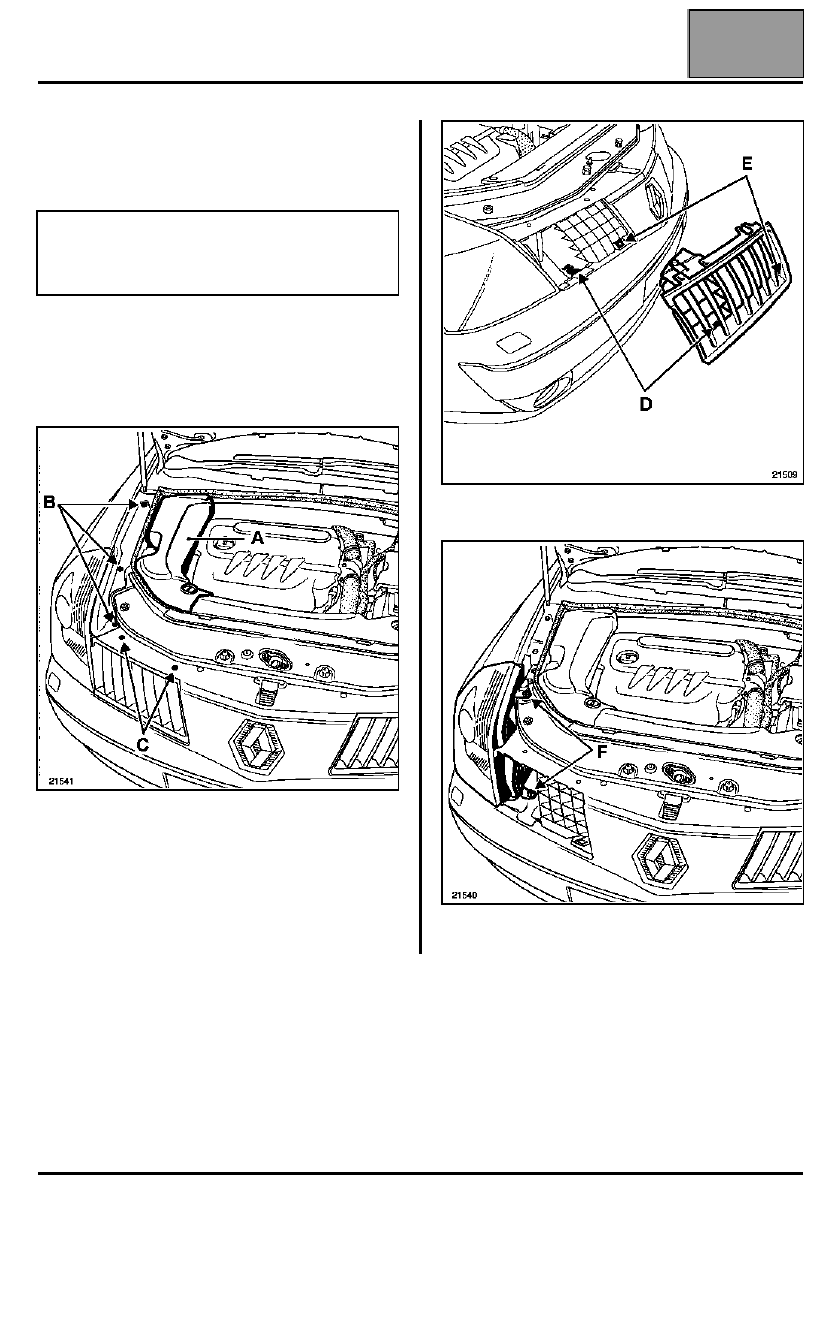

Extraer:
– la tapa (A),
– el embellecedor del vierteaguas fijado mediante los

tres tornillos (B).

Desconectar la batería.

Extraer:
– el parachoques (consultar el capítulo

"Carrocería"),

– los tornillos de fijación (C).

Soltar la óptica tirando de ella hacia adelante.

Edition 2

FAROS DELANTEROS

Bloques ópticos

80B

80B-5

REPOSICIÓN

IMPORTANTE:
Tras haber montado los bloques ópticos, es necesario
proceder a su reglaje:

●

Colocar el vehículo en un suelo plano,

●

asegurarse de que el vehículo esté vacío con, si es
posible, el depósito lleno,

●

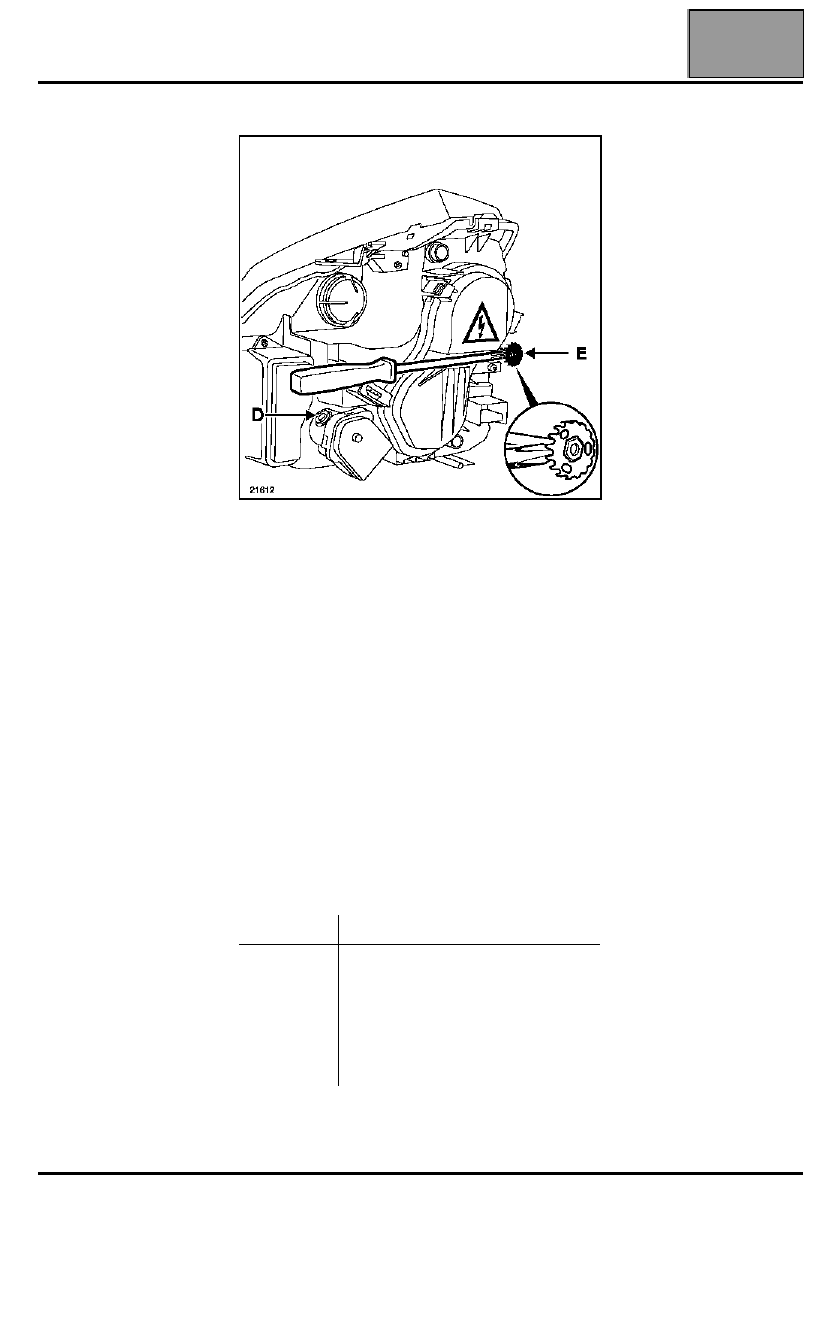

posicionar el mando de reglaje en 0,

●

accionar el tornillo (D) para el reglaje en altura,

●

accionar el tornillo (E) para el reglaje en dirección.

NOTA:
Para el reglaje en dirección (tornillo E), utilizar un
destornillador de huella cruciforme.

Si el vehículo está equipado de lámparas de Xenón,
es necesario proceder a la inicialización del sistema
(consultar el capítulo "Lámparas de Xenón,
inicialización del sistema").

CONEXIÓN

NOTA:
Los números de las vías se leen de izquierda a
derecha en todos los faros.

Vía

Designación

1

Masa

2

Luz de carretera

3

Luz indicadora de dirección

4

Luz de cruce

5

Luz de posición

Edition 2

FAROS DELANTEROS

Patillas de fijación

80B

80B-6

Patillas de fijación

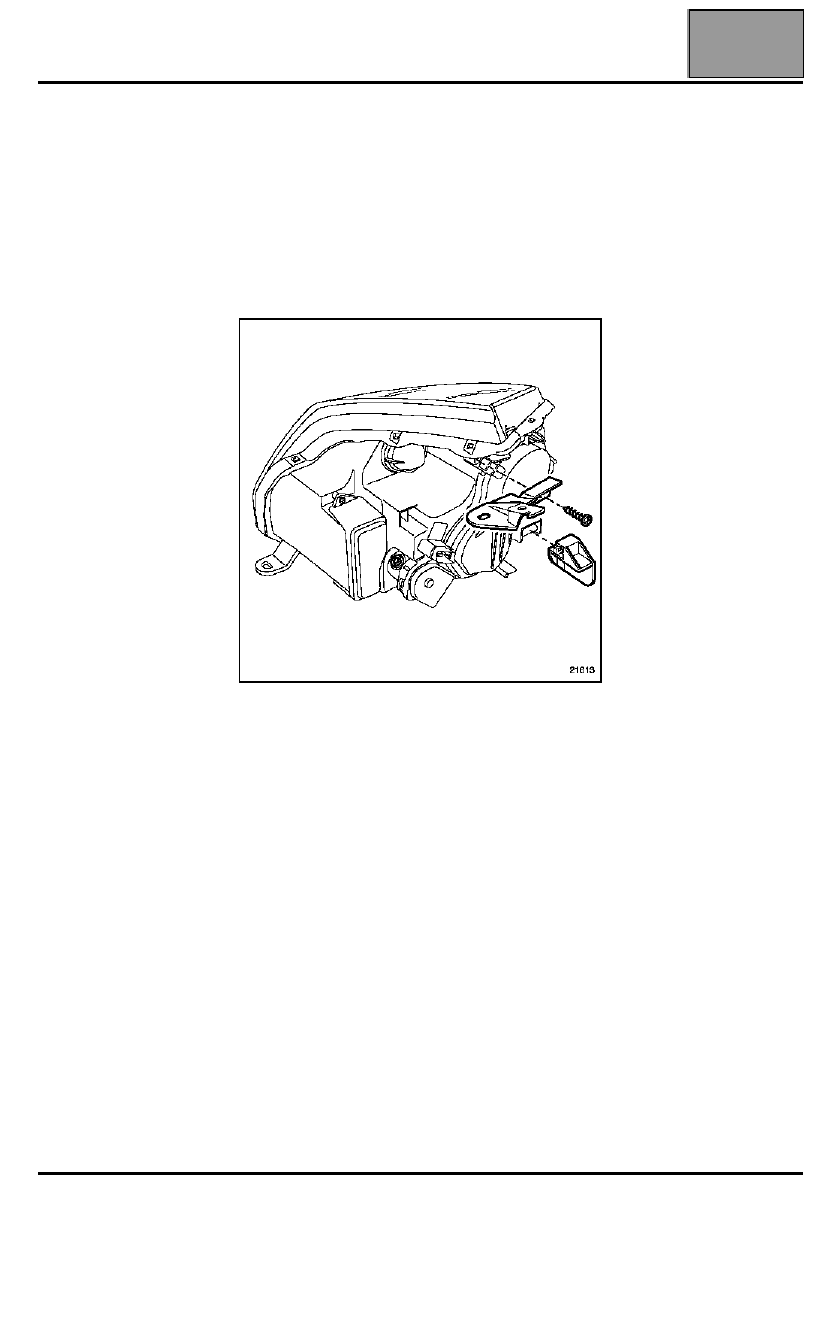

Unas patillas de fijación, para los bloques ópticos, se
venden como pieza de recambio.

La fijación de estas patillas es idéntica a la de origen.

Referencia del kit de reparación:
– patillas de fijación de la óptica derecha

(77 01 207 176),

– patillas de fijación de la óptica izquierda

(77 01 207 177).

Edition 2

FAROS DELANTEROS

Lámparas

80B

80B-7

Lámparas

SUSTITUCIÓN

Para sustituir las lámparas, será necesario extraer
parcialmente el bloque óptico.

Extraer:
– la tapa (A),
– los tres tornillos (B) que fijan el embellecedor del

vierteaguas,

– los tornillos (C) de la calandra,

– la rejilla de calandra presionando los bloqueos (D) y

(E),

– los tornillos (F) que fijan la óptica.

Soltar la óptica tirando de ella hacia adelante, a fin de
llevarlo a tope contra el paragolpes.

ATENCIÓN:
Antes de comenzar la operación será necesario
proteger el paragolpes (parte situada bajo la óptica)
con cinta de empapelar.

Edition 2
