FAROS DELANTEROS

Lámparas

80B

80B-8

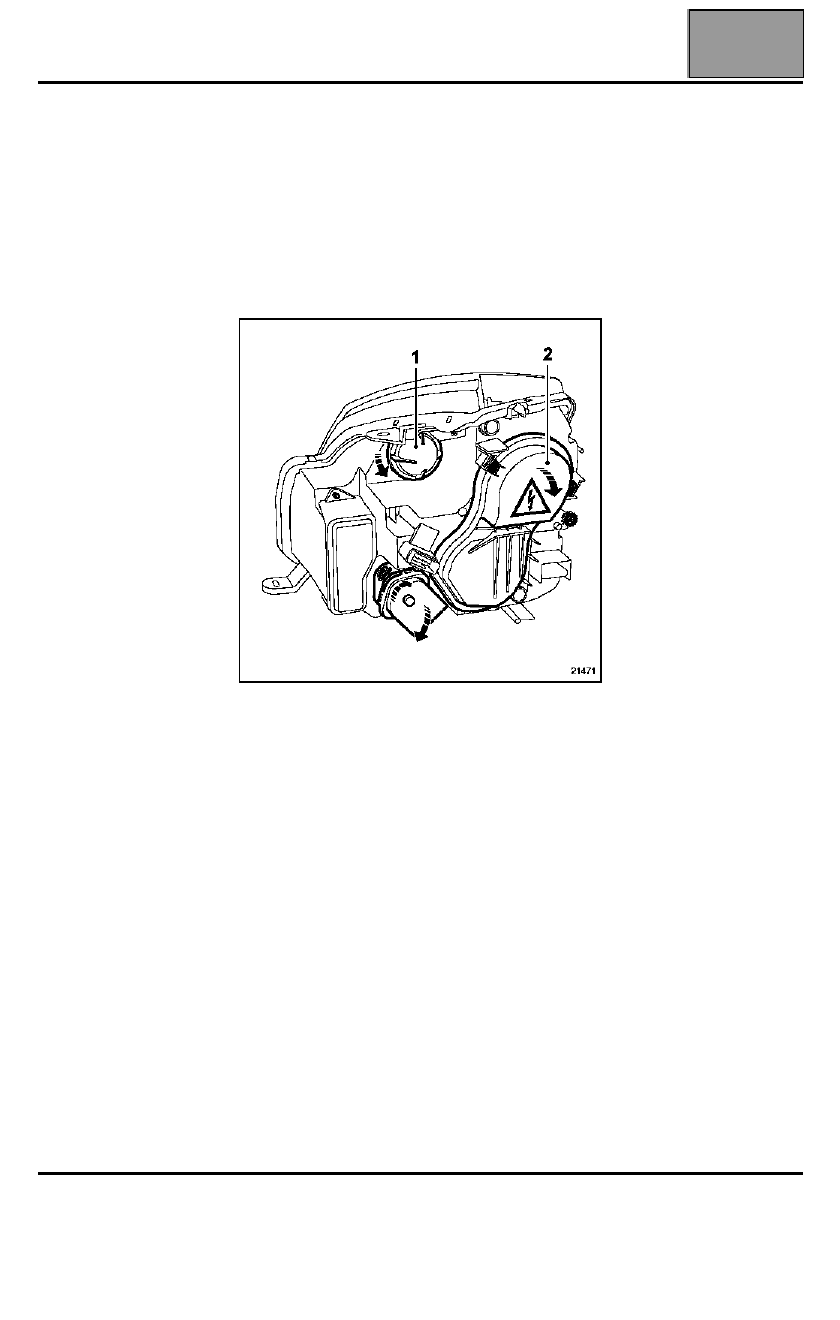

LÁMPARAS DE INDICACIÓN DE DIRECCIÓN

Solamente las lámparas de indicación de dirección no
requieren la extracción de la óptica.

Extraer:

●

la tapa estanca (1) (1/4 de vuelta en el sentido
inverso de las agujas de un reloj),

●

el soporte de la lámpara (1/4 de vuelta en el sentido
inverso de las agujas de un reloj),

LÁMPARAS DE LUCES DE POSICIÓN, LUCES DE
CRUCE, LUCES DE CARRETERA

La sustitución de las lámparas se hará tras haber
extraído la tapa estanca (2).

OBSERVACIÓN:
Para sustituir las lámparas de Xenón, consultar el
capítulo "Lámparas de Xenón".

Edition 2

FAROS DELANTEROS

Reglaje in situ

80B

80B-9

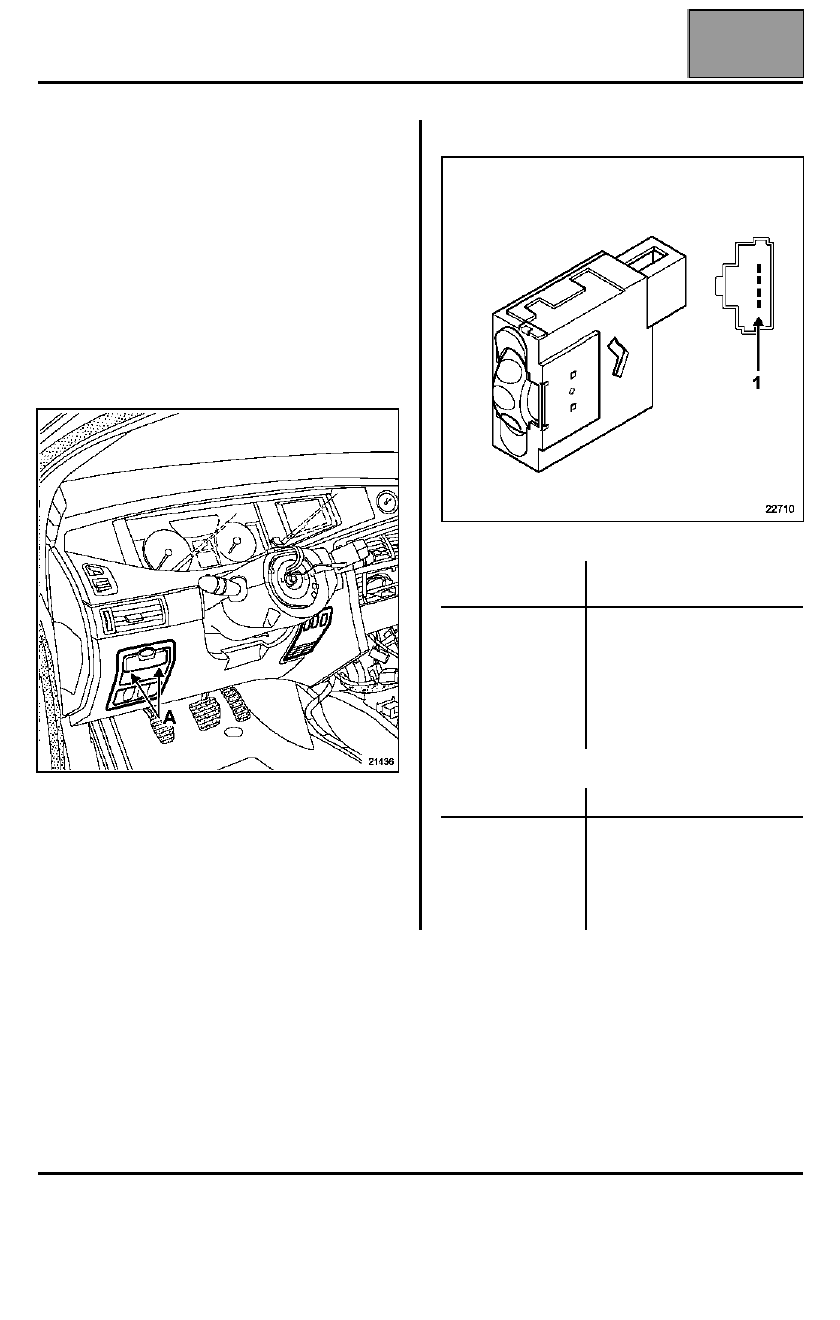

Reglaje in situ

EXTRACCIÓN - REPOSICIÓN DEL MANDO DE
REGLAJE IN SITU

Para extraer el mando, será necesario extraer su
soporte.

Extraer:

●

el cubre tornillos,

●

los dos tornillos de fijación (A),

●

la empuñadura del freno de estacionamiento
automático,

●

el soporte del mando de reglaje in situ.

Desconectar los conectores y después desolidarizar el
mando de su soporte.

CONEXIÓN

POSICIÓN DE LA

MOLETA

TENSIÓN SALIDA MANDO

(en voltios)

4

11 voltios

3

8,5 voltios

2

6    voltios

1

3,5 voltios

0

1,1 voltios

Vía

Designación

1

Información luces de cruce

2

Masa

3

+ Después de contacto

4

Salida de mando

Edition 2

FAROS DELANTEROS

Reglaje in situ

80B

80B-10

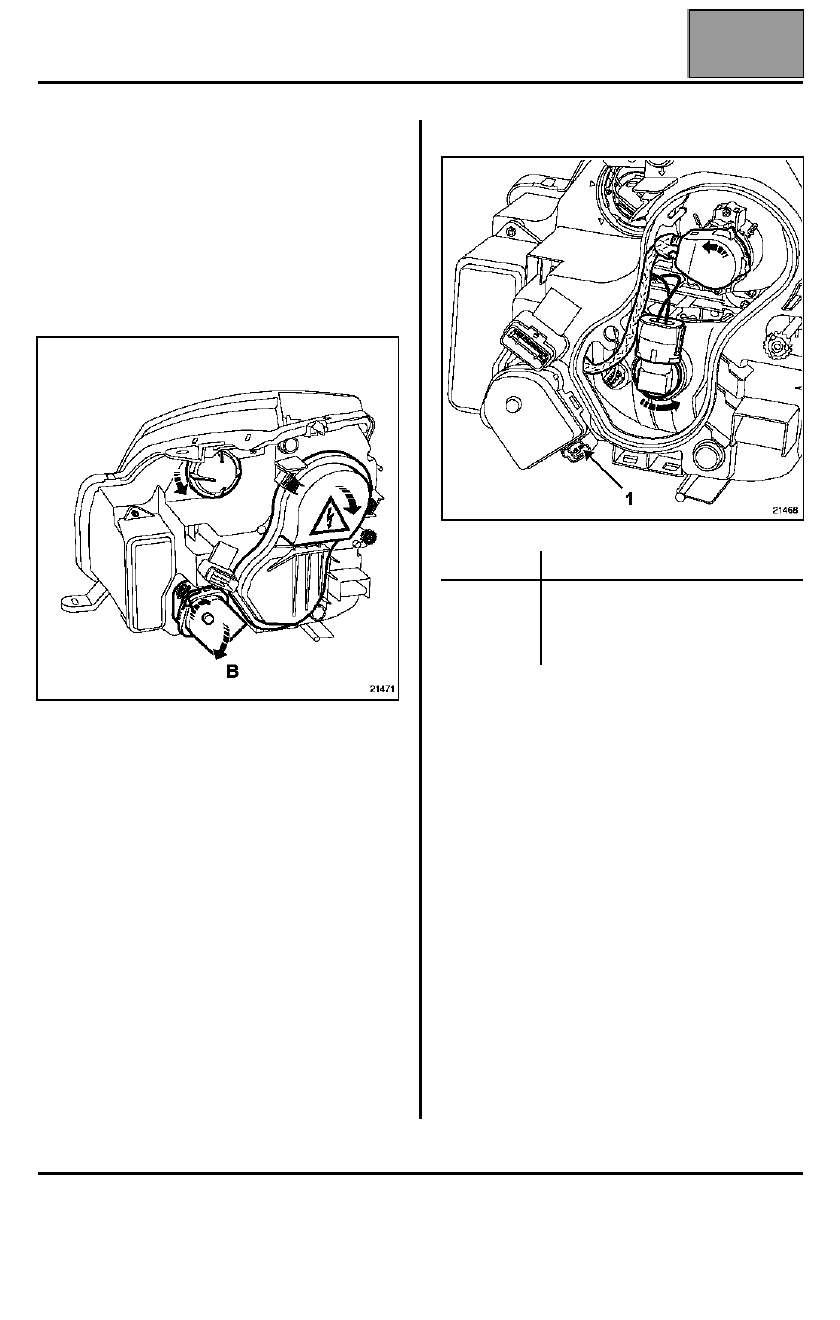

ACCIONADOR

EXTRACCIÓN

NOTA:
Para la extracción del accionador, es necesario
extraer la óptica.

Desconectar el conector del accionador del reglaje in
situ.

Girar el accionador un octavo de vuelta hacia el
exterior (A) para liberarlo del bloque óptico.

Desacoplar la rótula de la parábola basculando
ligeramente el accionador (B).

REPOSICIÓN

Llevar la parábola hacia la parte trasera de la óptica
tirando del casquillo de la lámpara.

Encajar la rótula en la grapa del faro.

Posicionar el accionador en el bloque óptico.

Girar el accionador un octavo de vuelta hacia el
interior para introducirlo en el bloque óptico.

Conectar el conector.

Proceder a los reglajes.

CONEXIÓN

NOTA:
Los accionadores de las ópticas equipadas con
lámparas de Xenón son específicos.

Vía

Designación

1

Masa

2

Mando accionador

3

Alimentación

Edition 2

FAROS DELANTEROS

Luces antiniebla

80B

80B-11

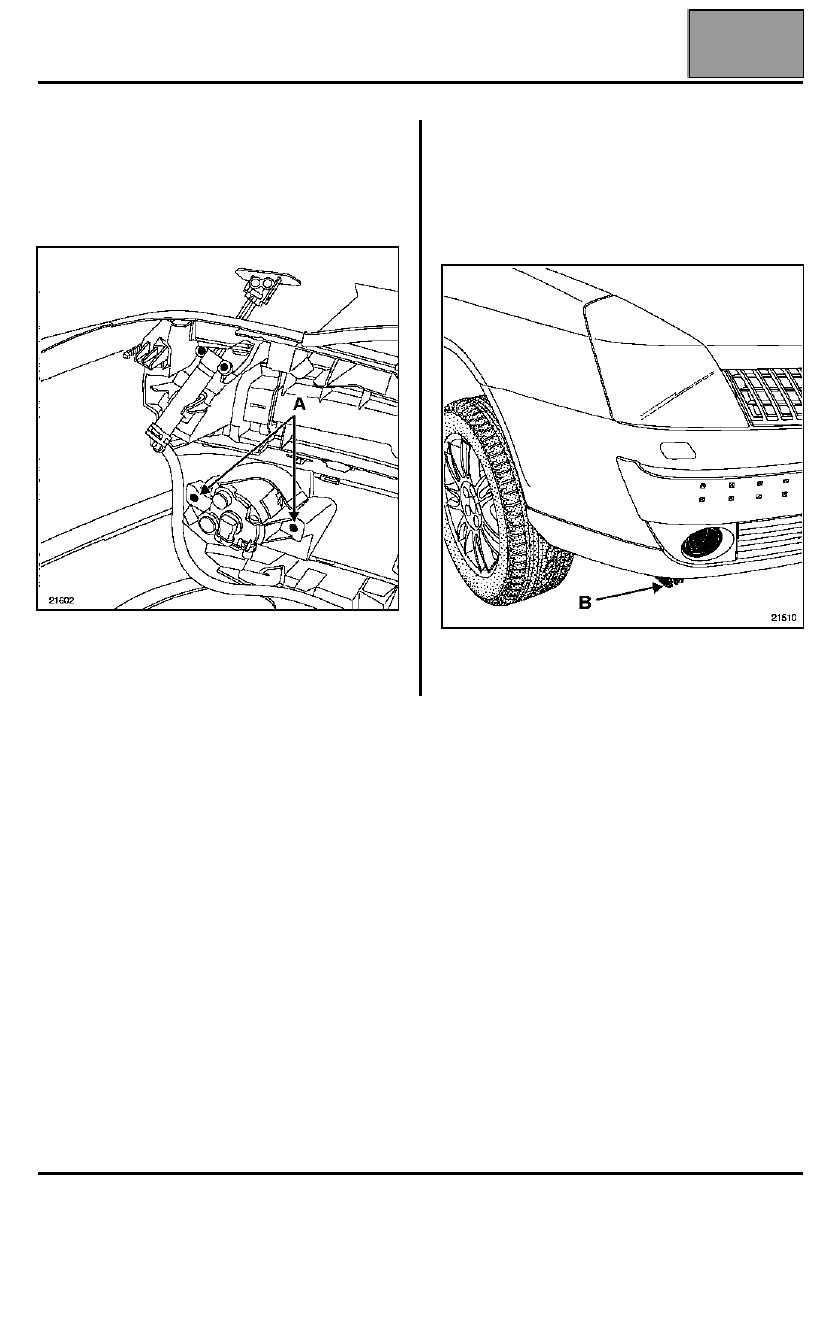

Luces antiniebla

EXTRACCIÓN

Extraer el parachoques delantero (consultar el
capítulo "Carrocería").

Aflojar los tornillos de fijación (A).

REPOSICIÓN

No hay ninguna particularidad; no obstante, no hay
que olvidarse de reglar las dos luces antiniebla.

Abrir la tapa de acceso (B) y después proceder al
reglaje.

NOTA:
Es posible proceder al reglaje con una llave acodada
de seis caras, de 6 mm.

Edition 2
