FRENO DE APARCAMIENTO AUTOMÁTICO

Unidad de mando

37B

37B-6

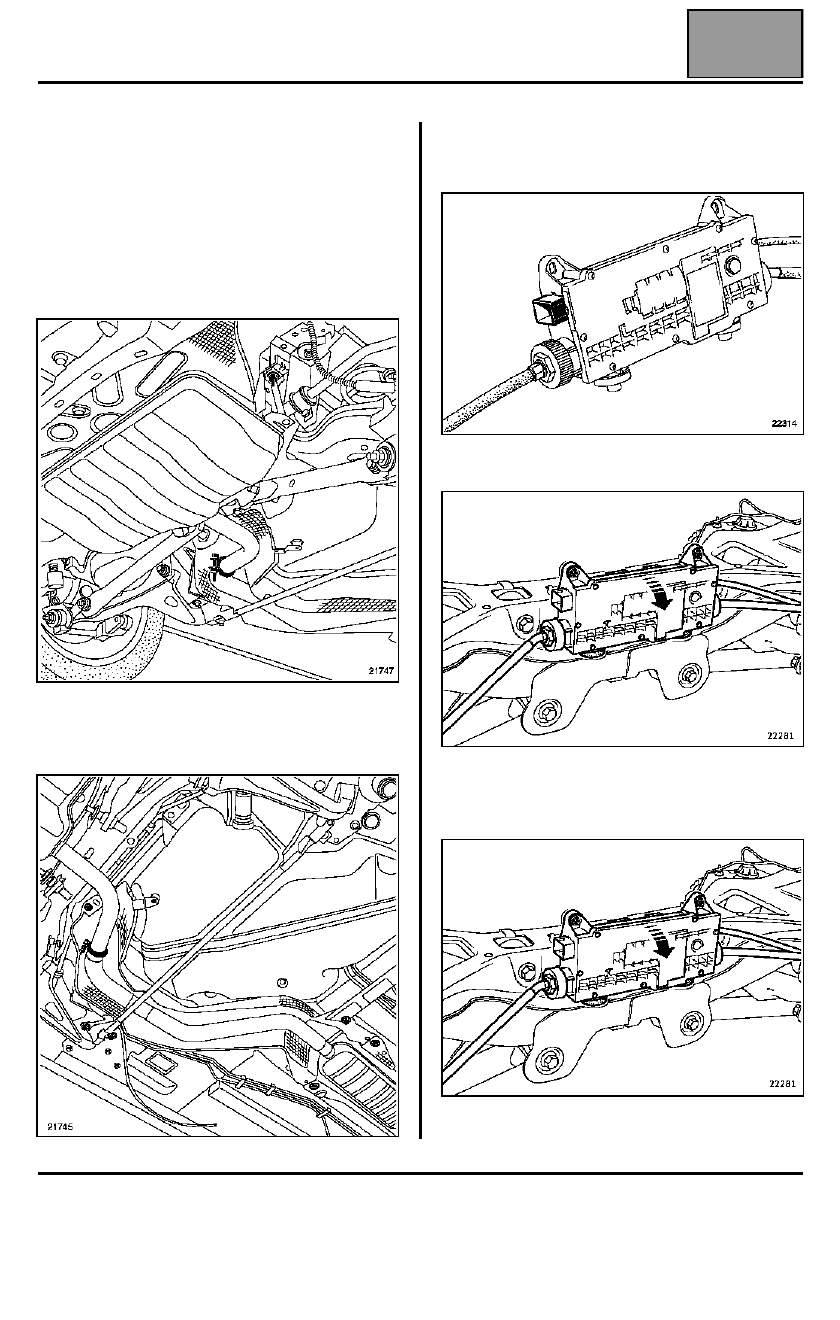

Soltar las retenciones de los cables del freno de
aparcamiento.

Sacar los cables del freno de aparcamiento de los
portamanguetas.

Retirar los cables derecho e izquierdo de las patillas.

Dejar que cuelguen los cables del freno de
aparcamiento.

Desacoplar el silencioso de la línea de escape.

Extraer el silencioso.

Retirar las cinco fijaciones de la protección térmica.

Sacar la pantalla térmica hacia abajo.

Desconectar el conector de la unidad de mando.

Retirar los dos tornillos de la unidad de mando
(mediante un casquillo de 10 mm y de 45 mm de
longitud).

FRENO DE APARCAMIENTO AUTOMÁTICO

Unidad de mando

37B

37B-7

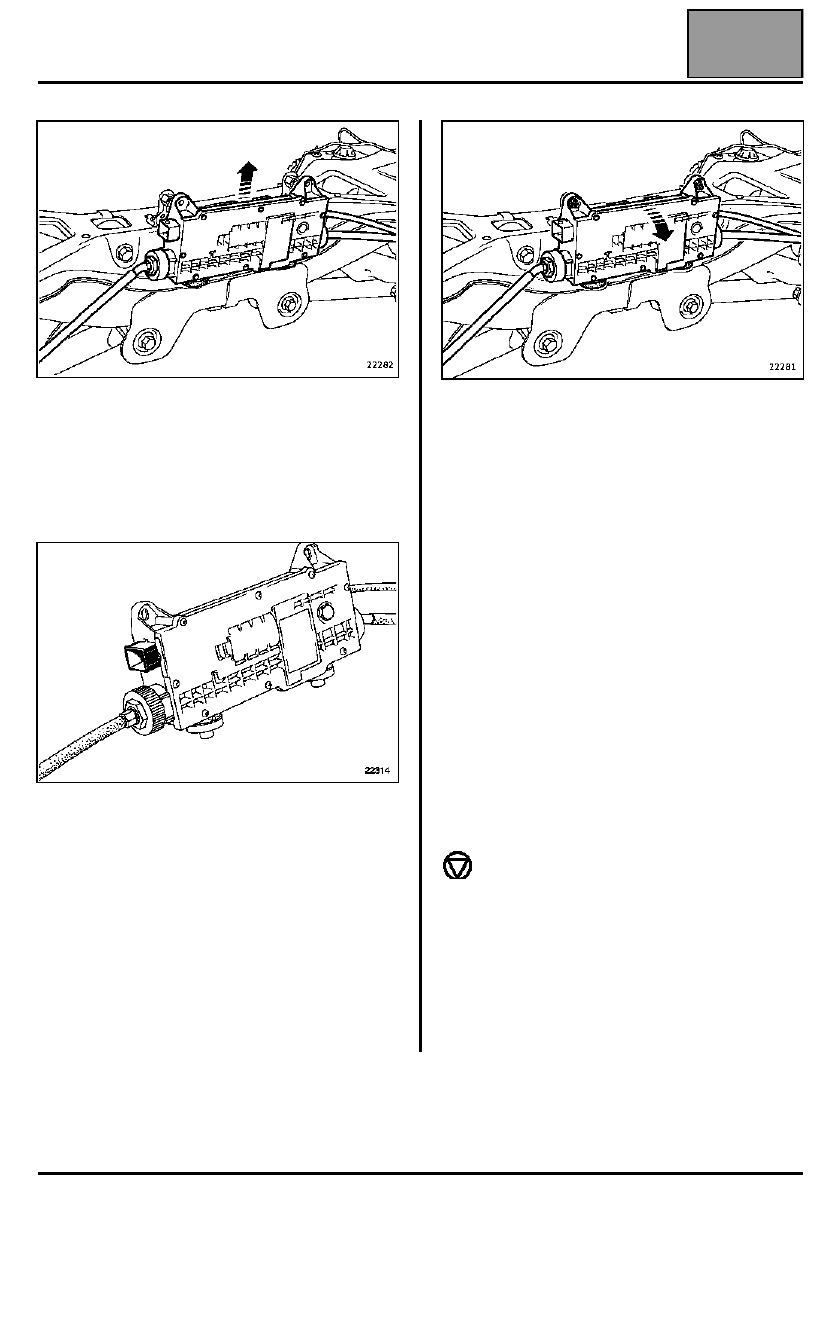

Para retirar la unidad de mando, hacer pivotar la
unidad de mando hacia adelante. Empujar la unidad
de mando hacia arriba. Sacar los silentblocs de los
orificios del soporte.

Retirar simultáneamente los dos cables de freno de
aparcamiento y el cable de mando de emergencia.

REPOSICIÓN

Colocar los tres cables citados anteriormente como
sigue. Colocar el cable de mando de emergencia en
sus grapas. Respetar el recorrido observado durante
la extracción.

Colocar los dos cables de freno de aparcamiento en
su soporte.

Insertar la unidad de mando en su alojamiento y
empujarla hacia abajo para colocar los silentblocs en
los orificios.

Colocar las dos tuercas de la unidad de mando.

Colocar el cable de mando de emergencia en el
orificio de entrada en el habitáculo.

Insertar el tope de la funda del cable de mando de
emergencia en el orificio para inmovilizar dicho cable.

Colocar los cables de freno de aparcamiento.
Enganchar los cables de freno de aparcamiento.

Colocar las cinco fijaciones de la protección térmica.

Sujetar el silencioso en la línea de escape.

Colocar:
– las ruedas traseras,
– las fijaciones de la rueda (apretar al par),
– los embellecedores (según equipamiento).

En el habitáculo, colocar el cable de mando de
emergencia en la empuñadura. Colocar la moqueta.

Conectar la batería.

Con el contacto puesto, efectuar un aflojado del
freno de aparcamiento. Proceder como sigue:
tirar de la paleta; pulsar el botón.

NOTA: el bloqueo del sistema de freno de
aparcamiento automático es sonoro. Dura unos
segundos y termina con un chasquido.

La recuperación de juego es automática.

FRENO DE APARCAMIENTO AUTOMÁTICO

Unidad de mando

37B

37B-8

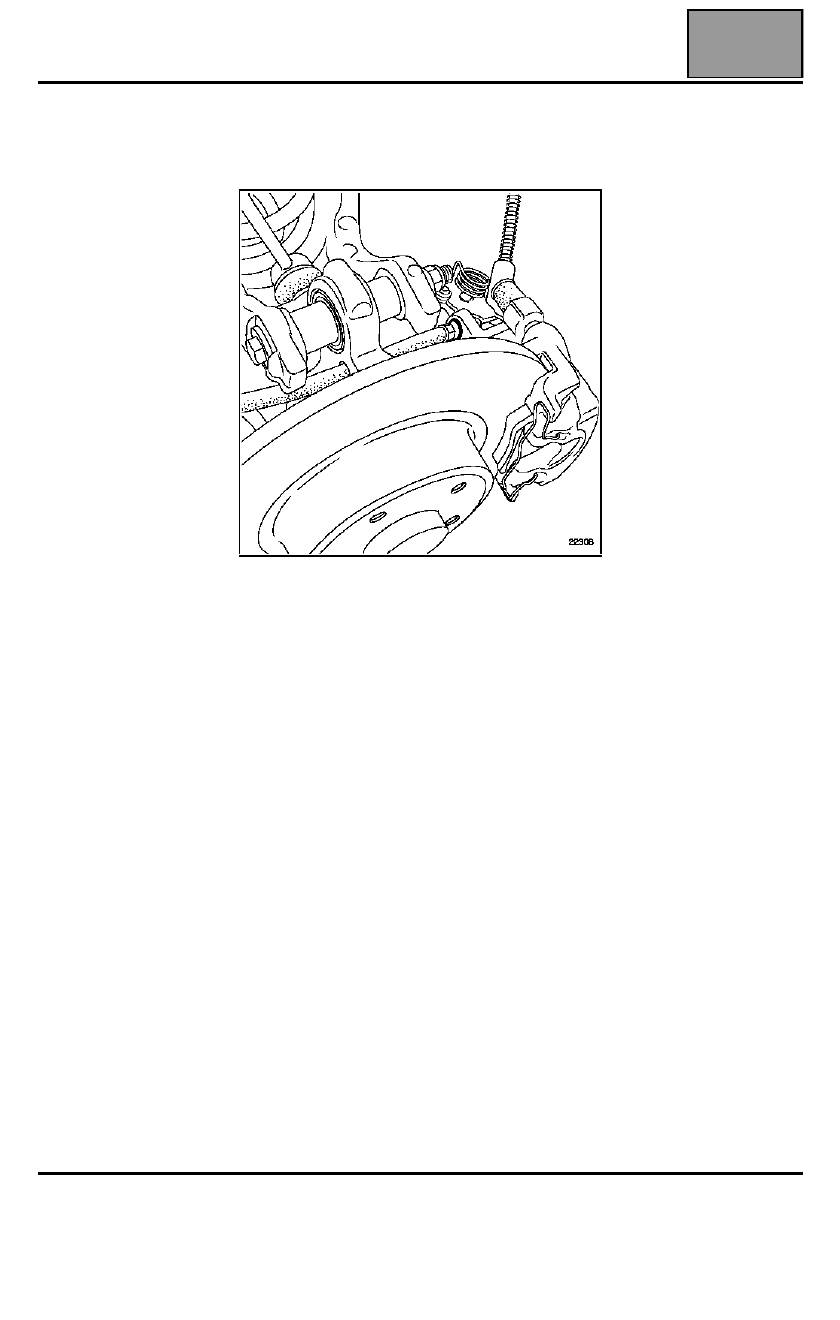

IMPORTANTE: verificar que los cables de frenos
estén correctamente encajados en sus
alojamientos.

IMPORTANTE: mediante el útil de diagnóstico, hacer
un control completo y borrar el fallo generado.

Configurar el cajetín de la unidad de mando nuevo
mediante el útil de diagnóstico. Consultar el manual de
Reparación Diagnóstico en el capítulo 37B.

FRENO DE APARCAMIENTO AUTOMÁTICO

Cables de frenos

37B

37B-9

Cables de frenos

Cambio de dos cables del freno de aparcamiento
automático

Las operaciones siguientes se hacen con la cuna en
su sitio.

EXTRACCIÓN

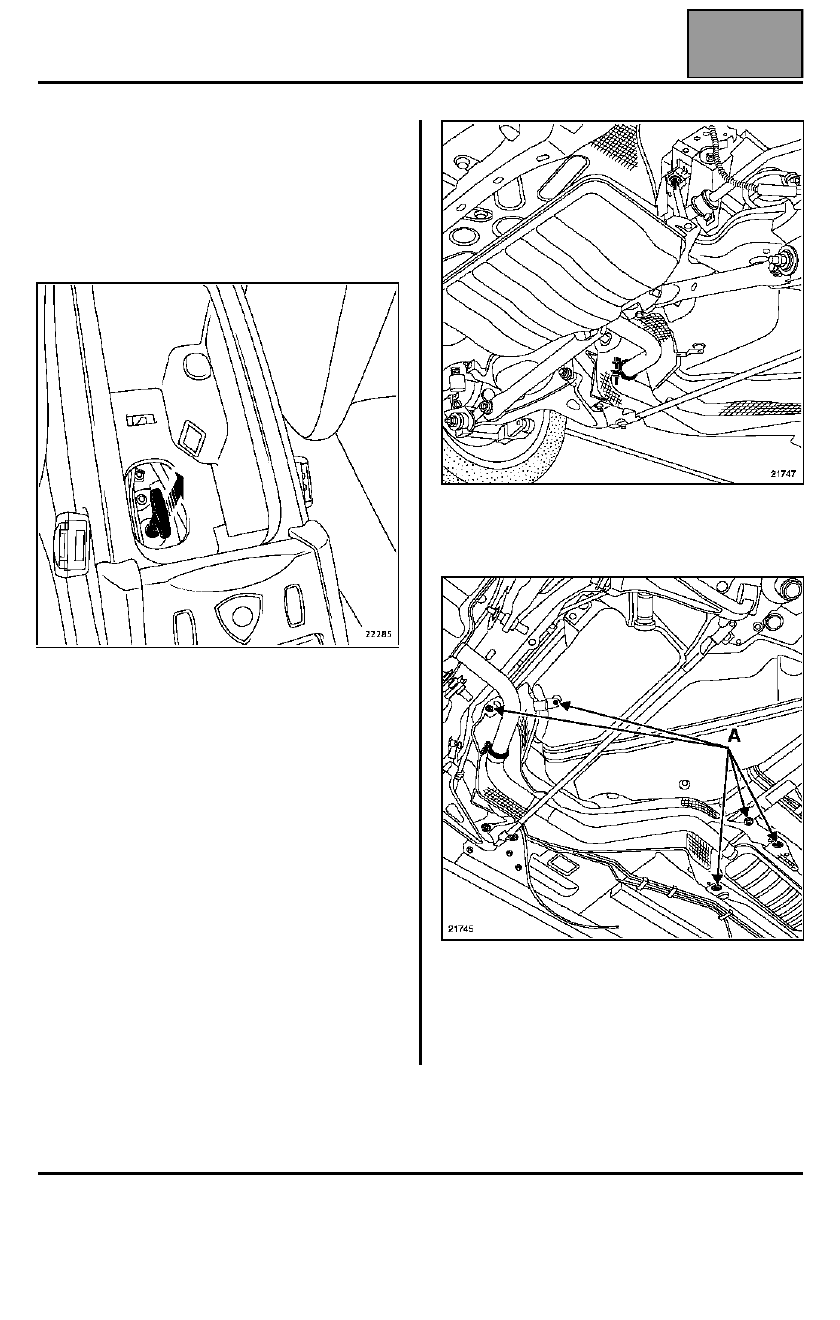

Tirar de la empuñadura del mando de emergencia.

Esta empuñadura está situada entre los dos asientos
delanteros, en el fondo del recipiente portaobjetos,
bajo la moqueta.

Extraer:
– la empuñadura,
– los embellecedores traseros (según equipamiento),
– las fijaciones de la rueda,
– la rueda.

Soltar las retenciones de los cables del freno de
aparcamiento.

Sacar los cables de freno de aparcamiento.

Retirar los cables derecho e izquierdo de las patillas.

Dejar que cuelguen los cables del freno de
aparcamiento.

Desacoplar el silencioso de la línea de escape.

Extraer el silencioso.

Retirar las cinco fijaciones (A) de la protección
térmica.

Sacar la pantalla térmica hacia abajo.

Desconectar el conector de la unidad de mando.
