MANDO DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37A

37A-57

MOTORES

V4Y-P9X

CAJA SU1

Mando externo de velocidades

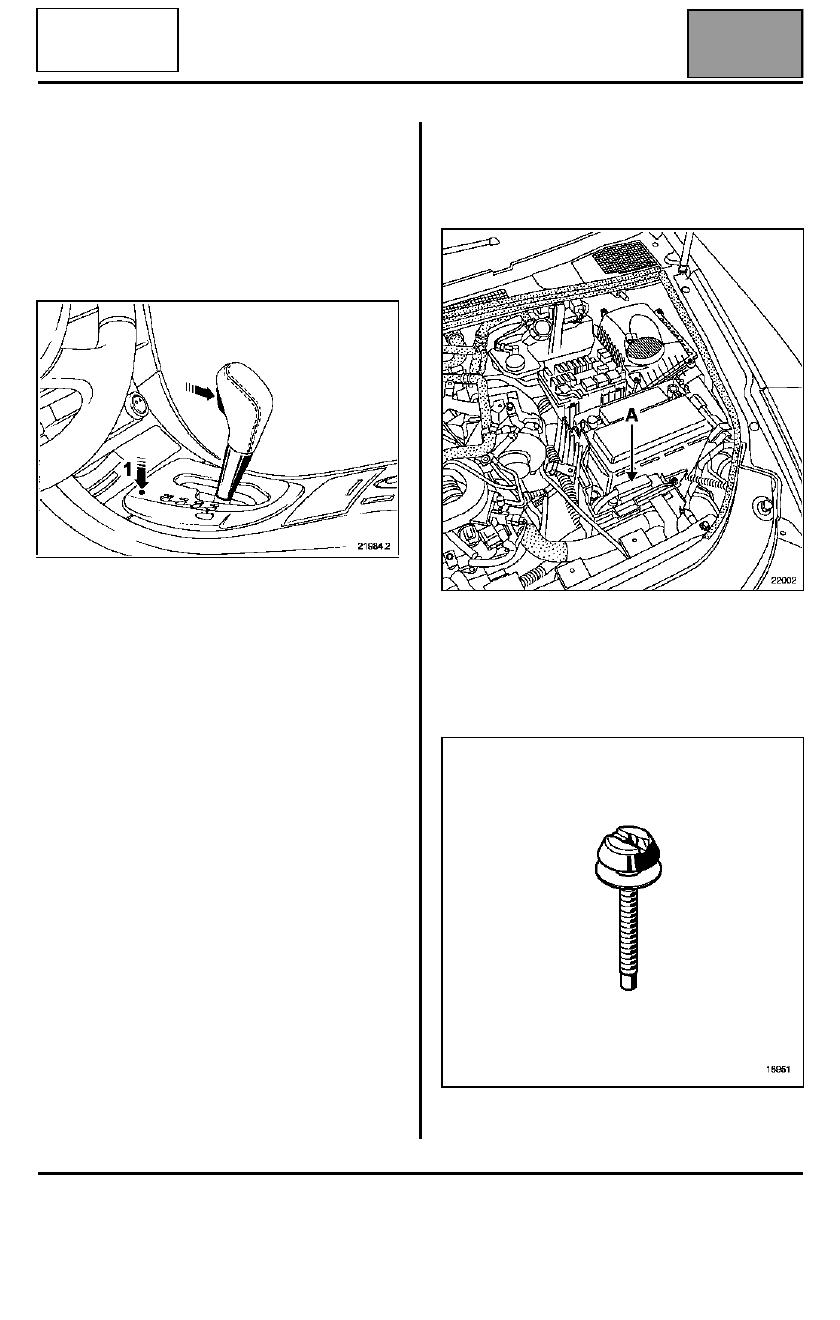

EXTRACCIÓN DEL CABLE DE SELECCIÓN DE
LAS VELOCIDADES

PARTICULARIDAD

Cuando el vehículo está inmovilizado, se puede
desbloquear la palanca de selección de las
velocidades mediante un destornillador y presionando
en la marca (1).

EXTRACCIÓN

Poner el vehículo sobre un elevador.

En el compartimiento del motor:

Abrir el capot motor y extraer:
– la tapa situada por encima de la batería (lado

izquierdo),

– la tapa de la caja de fusibles.

Desconectar la batería.

Extraer:
– la batería,
– la caja de fusibles,
– el calculador (A) de la caja de velocidades

automática,

– el soporte de la batería,

Para ello taladrar los tres tornillos inviolables con una
broca de diámetro 5 mm en el eje del tornillo.

Quitar los tornillos utilizando el Mot. 1372.

NOTA: sustituir sistemáticamente los tornillos
durante la reposición.

MANDO DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37A

37A-58

MOTORES

V4Y-P9X

CAJA SU1

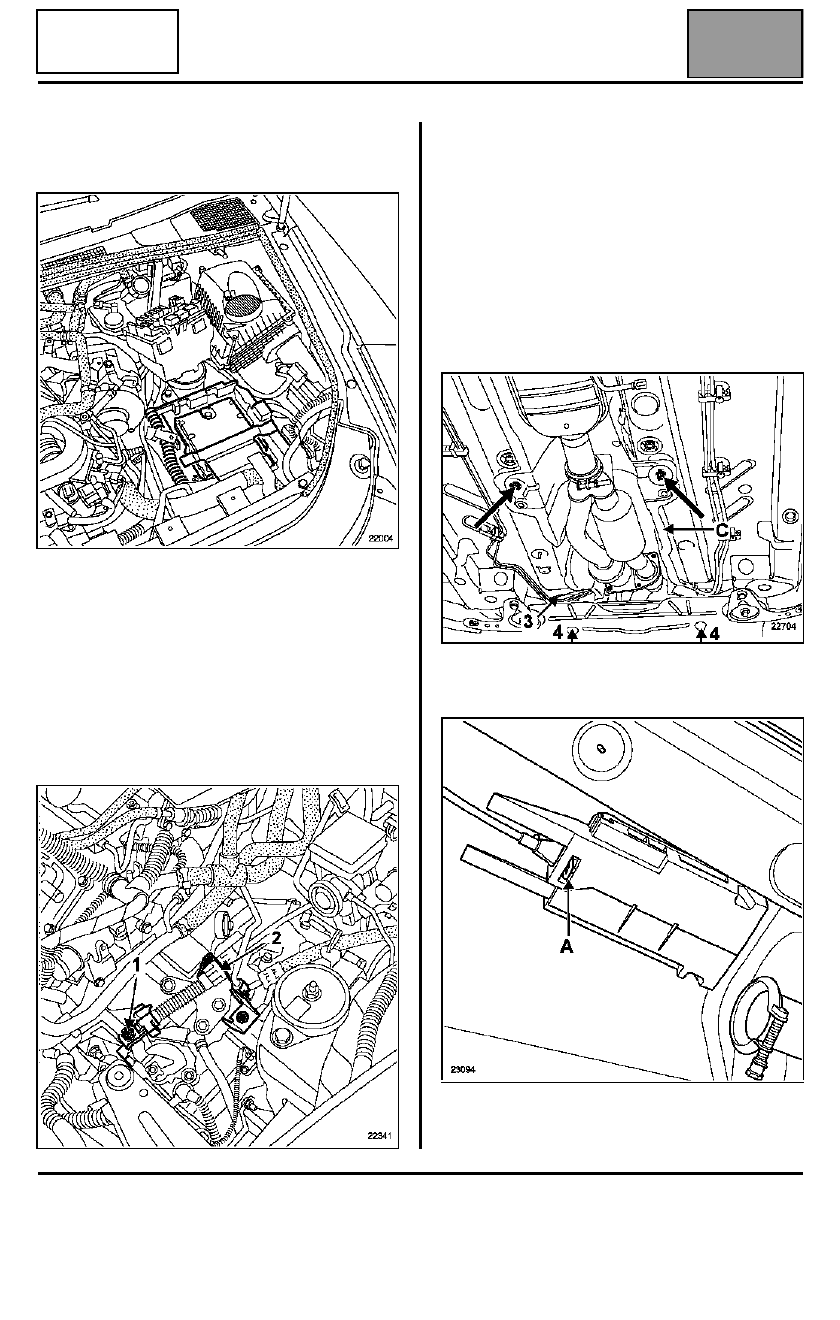

Sacar:
– el calculador de inyección,
– el receptáculo del calculador de inyección.

Poner en la posición D la palanca de mando y
desconectar:
– la rótula (1) lado contactor multifunción,
– el cable (2) lado freno de funda desbloqueando el

sistema de enganchado.

NOTA: no tocar el casquillo naranja durante esta
operación. Es posible que se rompa en la extracción o
en la reposición. En su caso, NO SUSTITUIR EL
CABLE DE MANDO; la ausencia de esta pieza no
degrada la funcionalidad del sistema.

Por debajo del vehículo

Extraer:
– la protección bajo el motor,
– el precatalizador (consultar el capítulo 19B: Línea

del escape "Precatalizador").

Desgrapar los manguitos en (3). Cortar la abrazadera
de plástico de sujeción de la funda de unión de los
cables de mando. Quitar los dos tornillos de fijación de
la pantalla térmica en (4) y las cuatro grapas.

Extraer la pantalla térmica (C).

Extraer la grapa (A). Cortar la parte inferior del cajetín
siguiendo la huella circular.

MANDO DE ELEMENTOS MECÁNICOS

Mando externo de velocidades

37A

37A-59

MOTORES

V4Y-P9X

CAJA SU1

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA: durante la reposición, no hay que olvidarse de
fijar la funda del cable de mando en la pantalla
térmica.

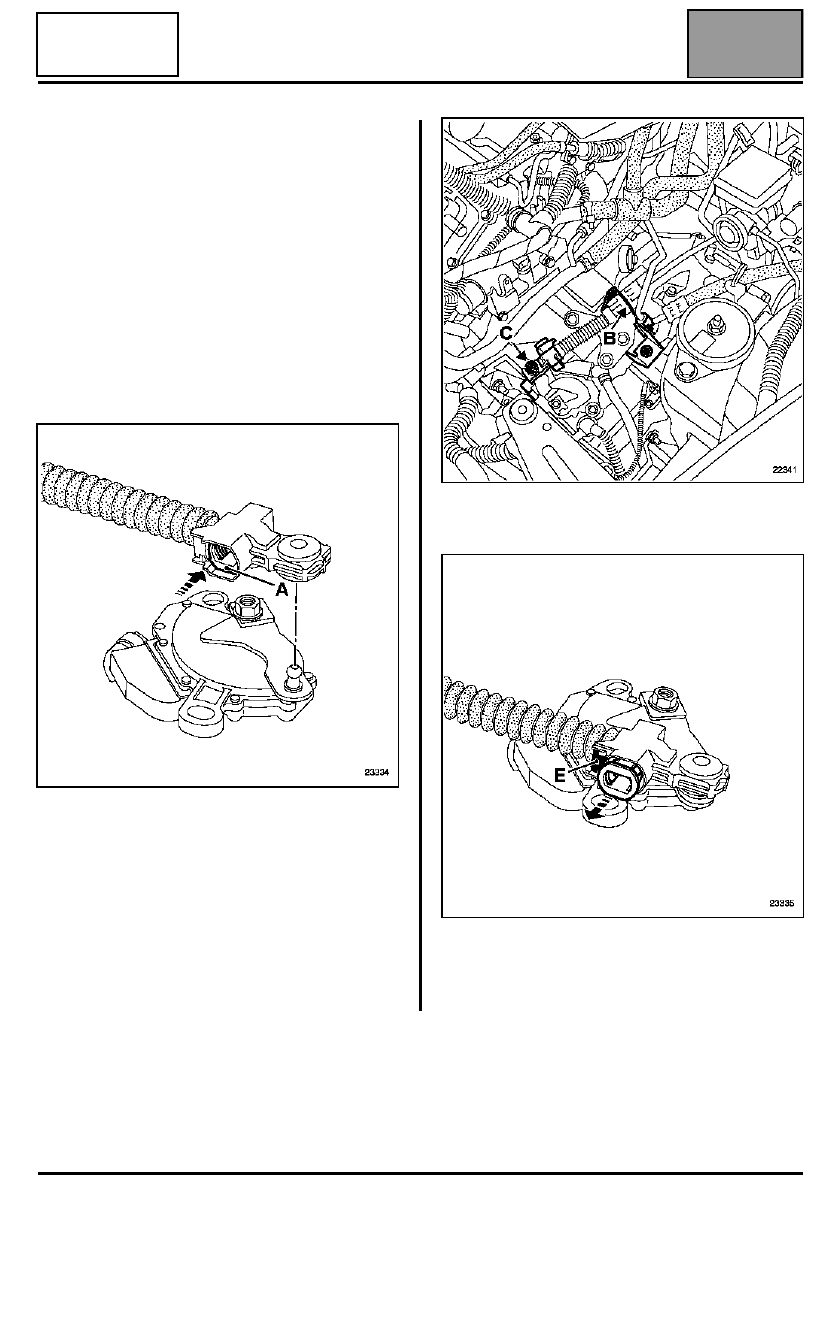

REGLAJE MANDO

NOTA: la palanca de mando y el contactor
multifunción deben estar imperativamente en la
posición D.

Ejercer una presión en la patilla (A) para desbloquear
el cable.

1)    grapar el cable de mando sobre el freno de funda

en (B),

2)    encajar el extremo del cable en la rótula del

contactor multifunción en (C),

3)    accionar el clip (E) con el fin de bloquear el

extremo del cable.

IMPORTANTE: Batería: reinicialización de los
órganos eléctricos: consultar el capítulo 80A
"Particularidades de la batería".

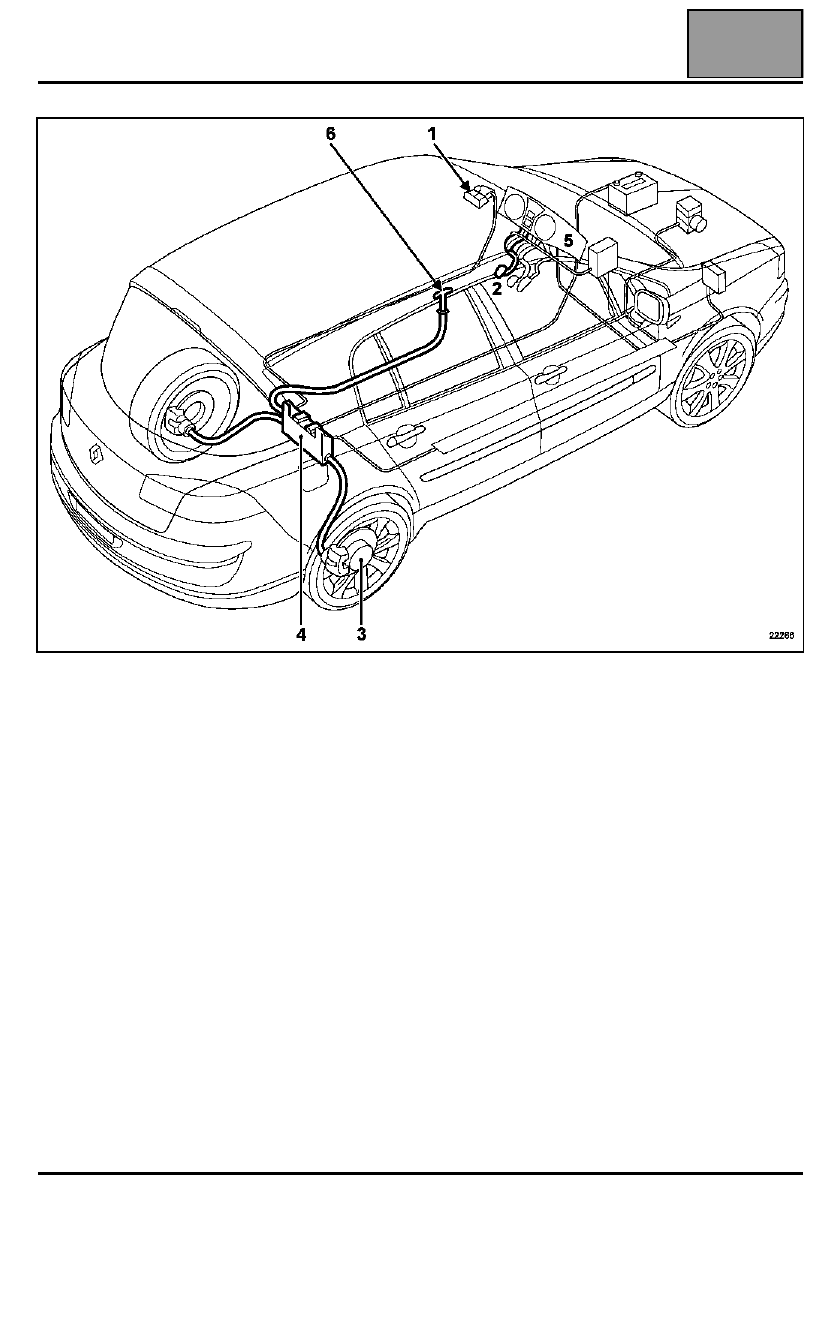

FRENO DE APARCAMIENTO AUTOMÁTICO

Presentación

37B

137B

FRENO DE APARCAMIENTO AUTOMÁTICO

Presentación

1 La paleta
2 El captador de posición del pedal del embrague
3 El captador de velocidad de las ruedas
4 La unidad de mando
5 Los testigos en el cuadro de instrumentos
6 El mando de los cables del freno de aparcamiento de emergencia (manual)

El mando del freno de aparcamiento automático es una paleta. Sustituye a la palanca del freno de mano. La paleta
está situada en el tablero de bordo, al lado del volante.
