MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

137A

MOTORES F4R - G9T

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

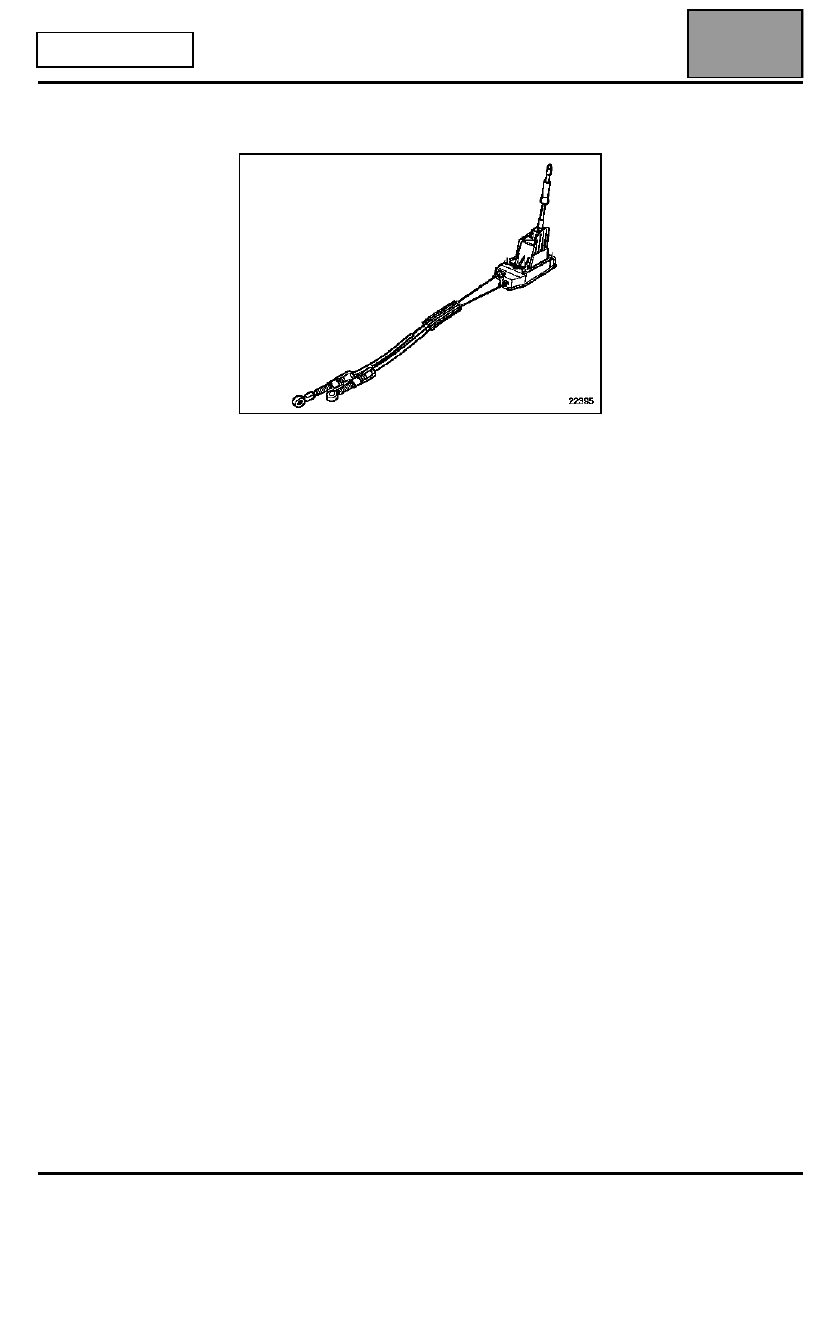

CABLES DEL MANDO EXTERNO DE LA CAJA PK6

37A-49

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-50

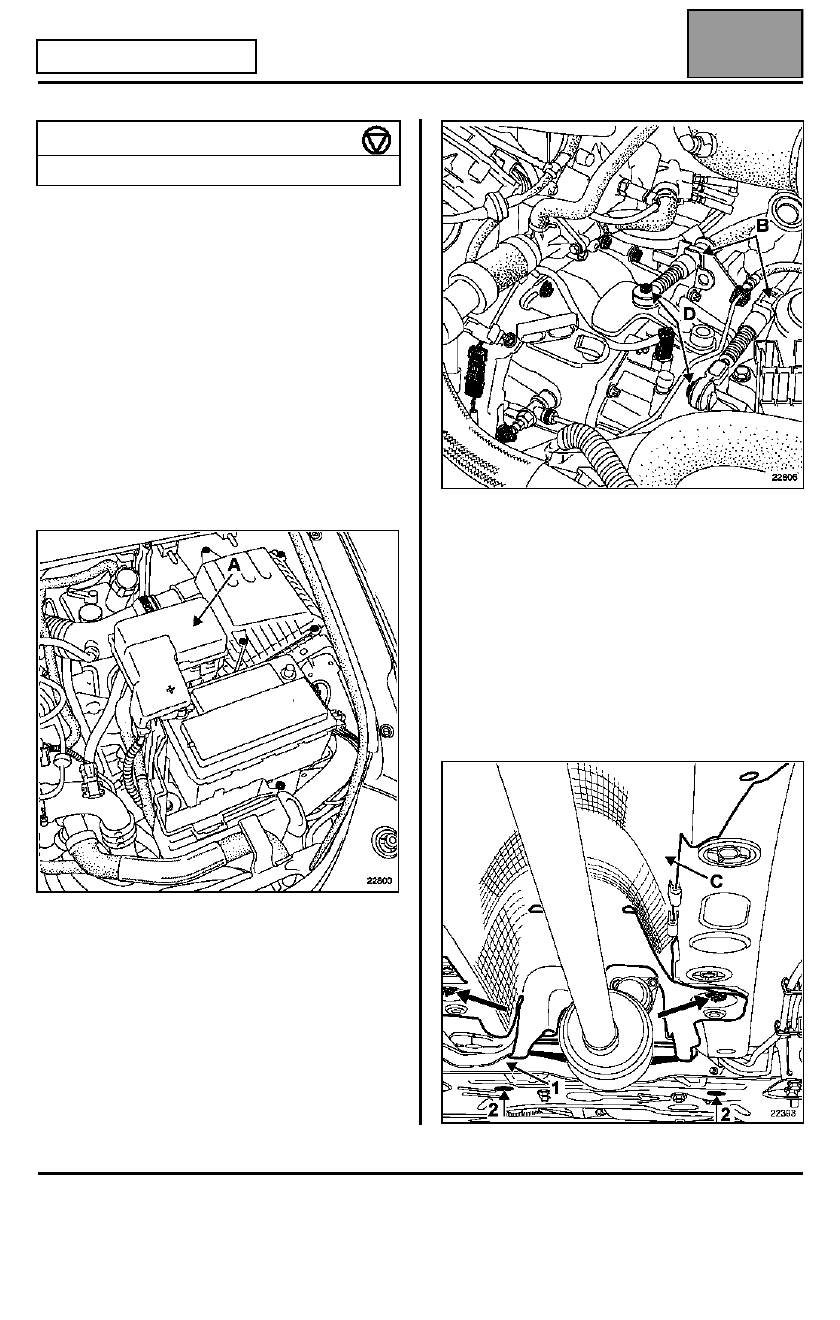

CAJA DE VELOCIDADES PK6

EXTRACCIÓN

Poner el vehículo sobre un elevador.

En el compartimiento del motor:

Abrir el capot motor y extraer:
– la tapa situada por encima de la batería (lado

izquierdo),

– la tapa (A) de la caja de fusibles.

Desconectar la batería.

Extraer:
– los fusibles con los porta-fusibles y sacar la caja de

fusibles del soporte de la batería,

– las dos rótulas (D) de mando externo de

velocidades,

– las dos grapas (B) de los cables de mando externo

de velocidades.

Por debajo del vehículo:

Extraer:
– la protección bajo el motor,
– la caja de expansión (consultar el capítulo 19B:

línea del escape "catalizador").

Desgrapar los manguitos en (1). Cortar la abrazadera
de plástico de sujeción de la funda de unión de los
cables de mando. Quitar los dos tornillos de fijación de
la pantalla térmica en (2) y las cuatro grapas.

Extraer la pantalla térmica (C).

PAR DE APRIETE (en daN.m)

Tornillos de fijación del cajetín

3

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-51

CAJA DE VELOCIDADES PK 6

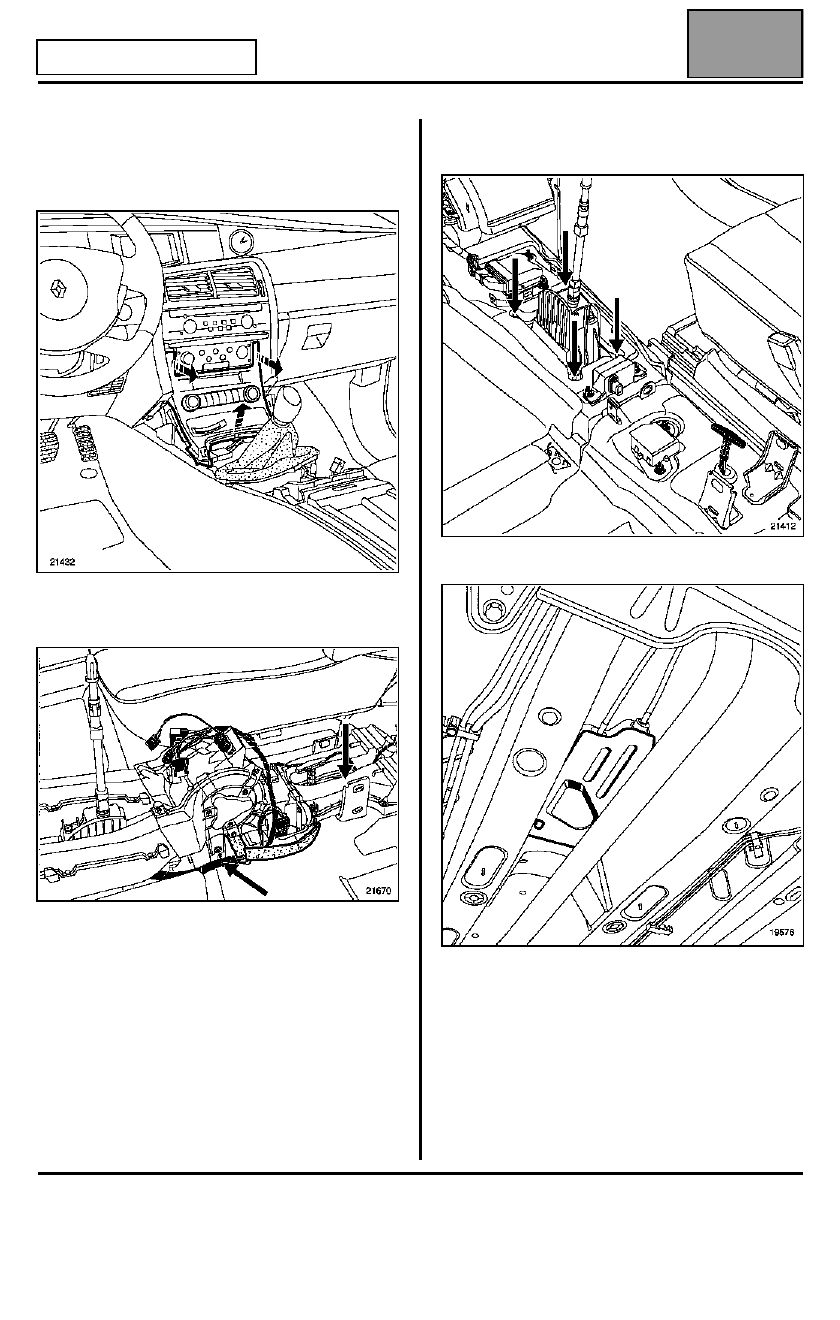

Lado habitáculo

Extraer:
– la consola central (consultar el capítulo 57A),

– el conjunto del sistema de soplado completo

(consultar el capítulo concernido),

– la tapa de la palanca de mando,
– las cuatro tuercas de fijación del cajetín de mando.

Extraer el cajetín de mando.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA: durante la reposición no hay que olvidarse de
fijar la funda de los cables de mando en la pantalla
térmica.

IMPORTANTE: Batería: reinicialización de los
órganos eléctricos: consultar el capítulo 80A
"Particularidades de la batería".

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-52

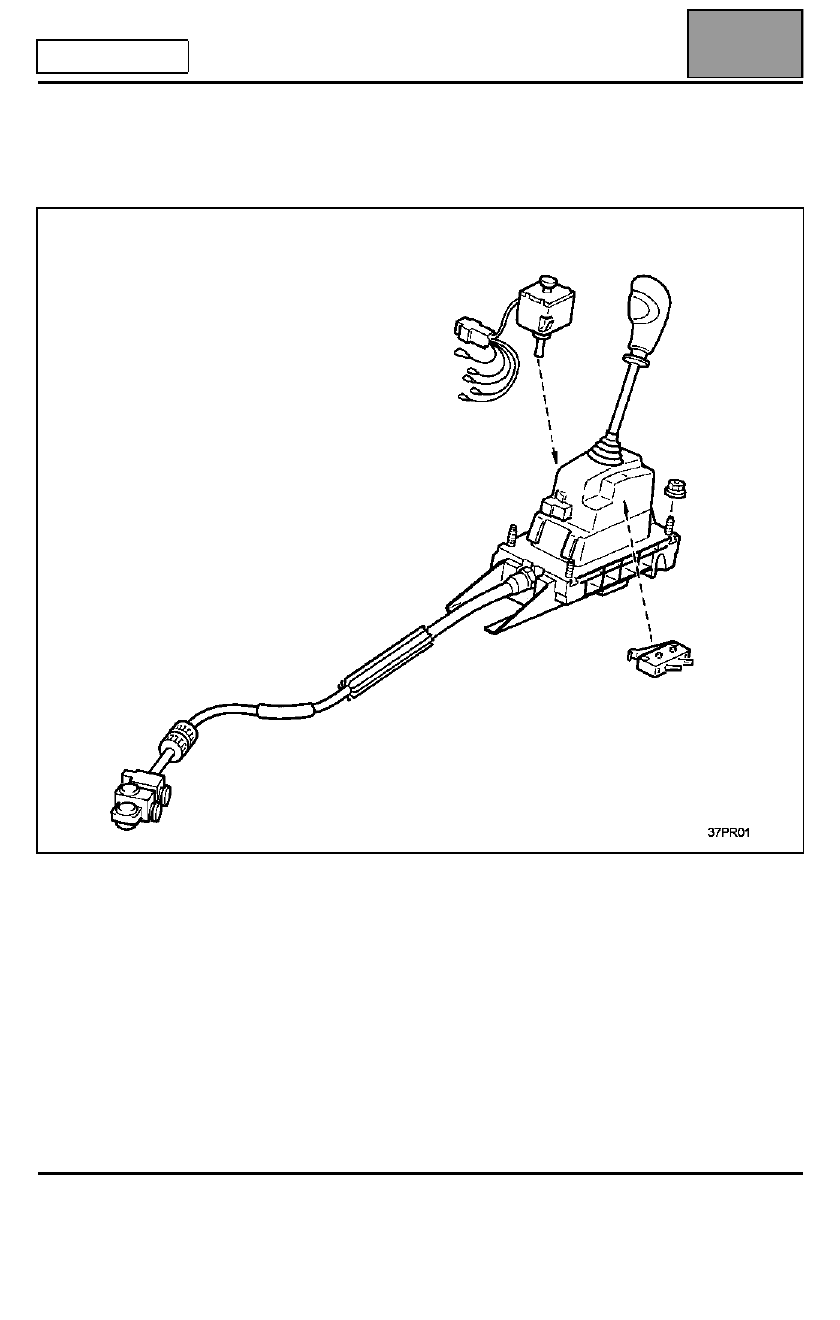

MOTORES V4Y-P9X

DESPIECE

CABLES DEL MANDO EXTERNO DE LA CAJA SU1
