Renault Vel Satis. Manual - parte 183





MANDO DE ELEMENTOS MECÁNICOS

Pedal de embrague

37A

37A-45

MOTORES F4R - G9T

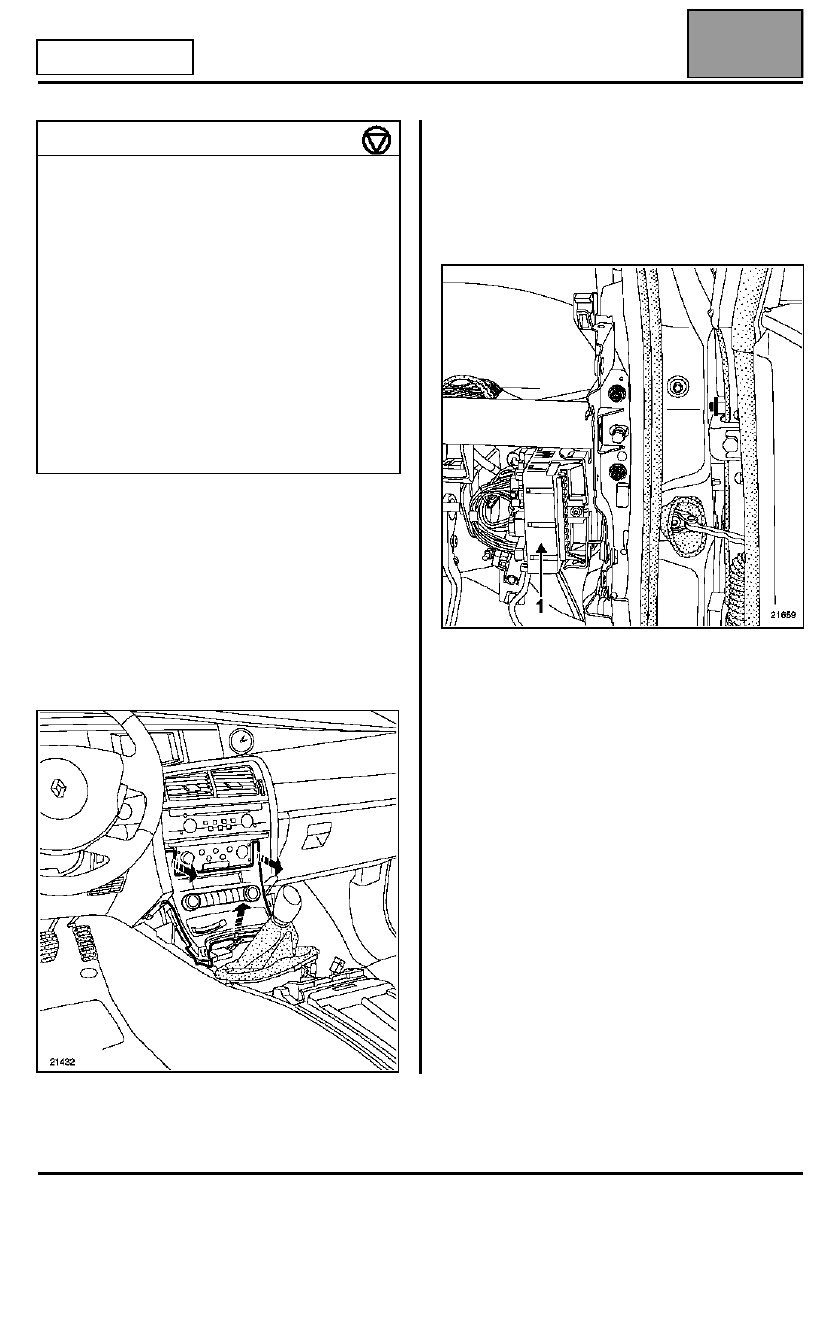

EXTRACCIÓN

Desconectar la batería.

Extraer:
– la columna de dirección (consultar el capítulo 36B:

"Columna de dirección"),

– la consola central (consultar capítulo 57A "Consola

central"),

– del tablero de bordo (consultar el capítulo 57B

"Tablero de bordo").

Extraer sucesivamente:
– las cajas de Fusibles y Relés en (1) para la primera

y del otro lado de la viga para la segunda,

– el cajetín de síntesis de la palabra (si está equipado).

Sacar los diferentes cableados eléctricos fijados sobre
la viga del tablero de bordo.

PARES DE APRIETE (en daN.m)

Tuerca de la pletina

2,1

Tornillos de pinza

2,1

Tornillos de fijación de la columna de
dirección

2,1

Tornillos de bloqueo eléctrico

0,8

Tornillos de coquilla inferior

0,2

Tornillos del volante

4,4

Tornillos de la chapa de refuerzo

2,1

Tuercas de la chapa de refuerzo

2,1

Tornillos de la viga

2,1

Tornillo lateral de la viga

0,8

MANDO DE ELEMENTOS MECÁNICOS

Pedal de embrague

37A

37A-46

Dirección a derecha

MOTORES

F4R-G9T

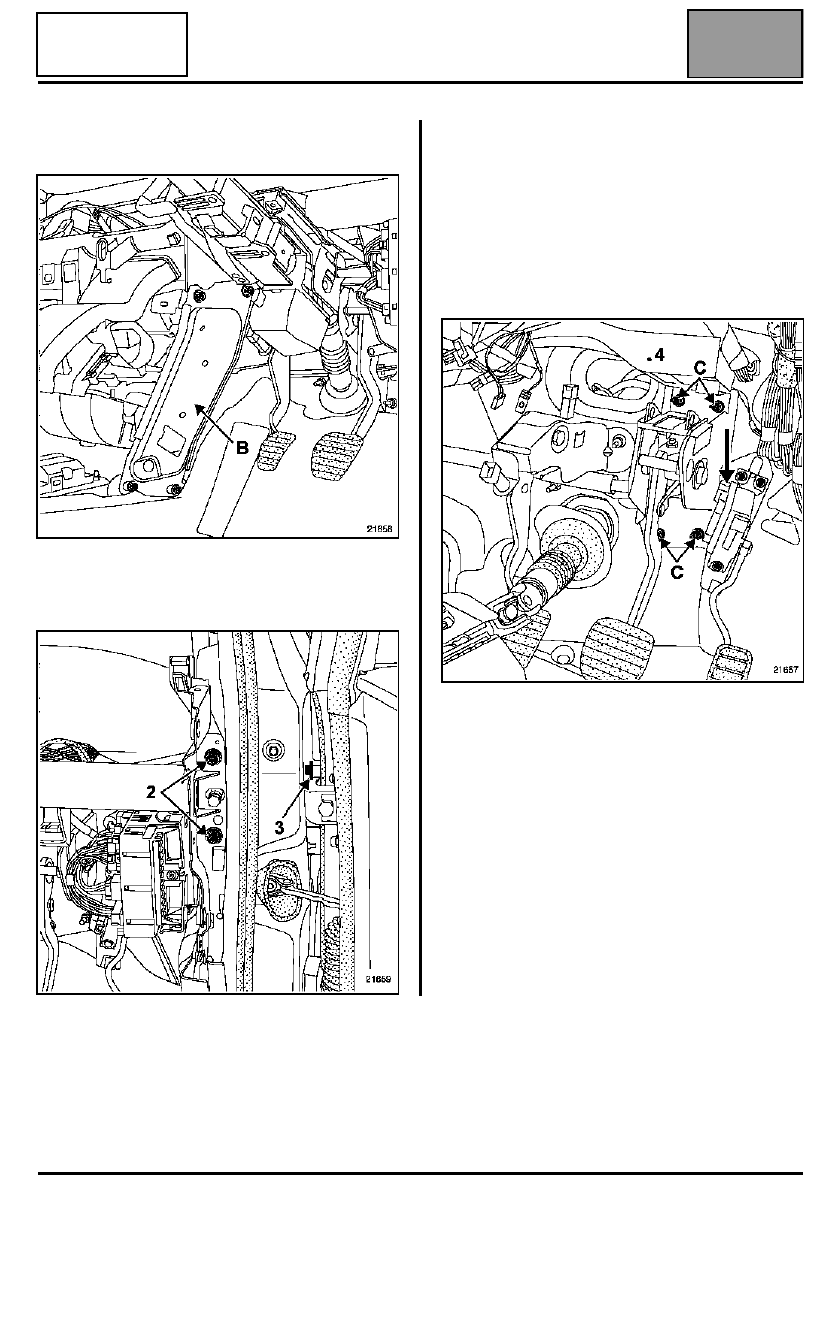

Extraer:
– la chapa (B) de la viga de refuerzo,

– los tornillos de fijación (2) y (3) de la viga,
– los tres tornillos de fijación del cajetín repartidor

situados sobre la viga del tablero de bordo.

Lado del conductor

Extraer:
– el conector del pedal del acelerador,
– las tuercas (C) del conjunto reenvíos de pedales.

Sacar el conjunto cableado (4).

Desgrapar la rótula del emisor de embrague en el
pedal.

MANDO DE ELEMENTOS MECÁNICOS

Pedal de embrague

37A

37A-47

Dirección a derecha

MOTORES

F4R-G9T

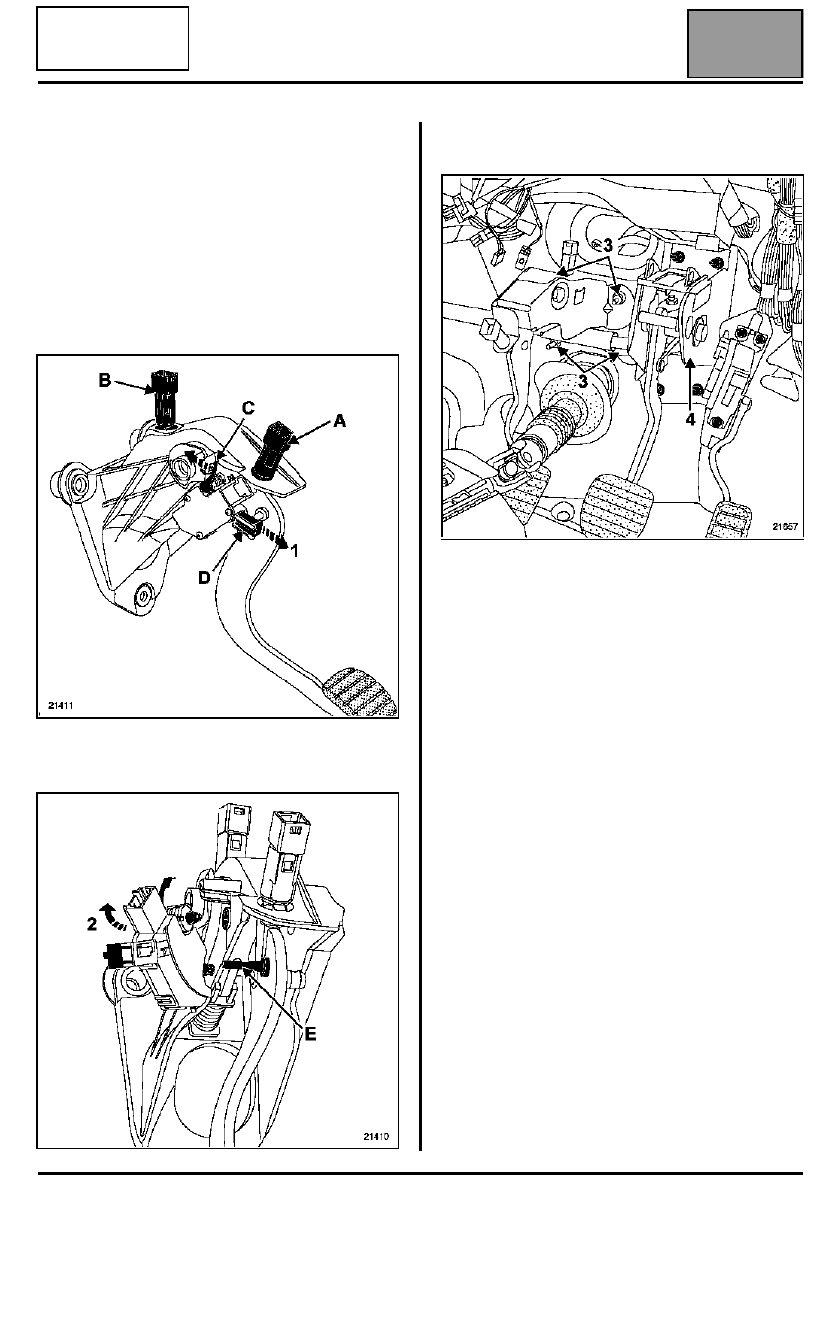

Extraer:
– el captador de color gris (A) de inicio de carrera

efectuando un cuarto de vuelta,

– las conexiones del captador (A),
– el captador de color azul (B) de fin de carrera

efectuando un cuarto de vuelta,

– las conexiones del captador (B).

Desbloquear:
– la parte unida al pedal actuando en el cerrojo (C) y

(1), hacerla deslizar,

– el cuerpo del captador actuando en el cerrojo (D).

Bascular el captador (2). Tomar precauciones de no
romper la patilla de fijación inferior (E).

Extraer las cuatro tuercas (3) de fijación del pedal del
embrague.

Con la ayuda de otra persona, levantar el bloque de
calefacción y separar el conjunto (4) del dispositivo de
reenvío de pedal para extraer el pedalier del
embrague.

MANDO DE ELEMENTOS MECÁNICOS

Pedal de embrague

37A

37A-48

Dirección a derecha

MOTORES

F4R-G9T

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Apretar las tuercas al par de 2,1 daN.m.

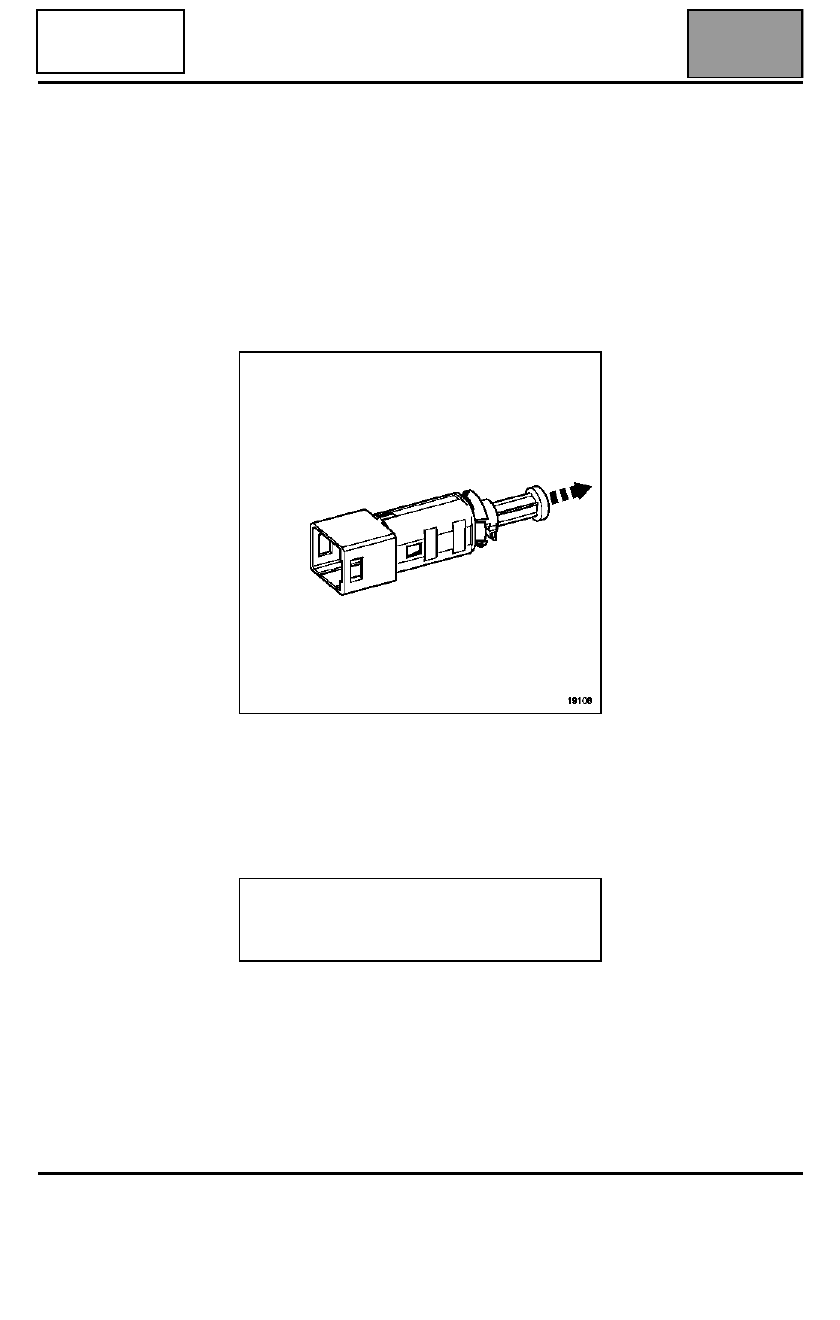

NOTA: los captadores del pedal de embrague poseen
un reglaje automático que se adapta en función de la
posición del pedal.

Antes de montar éstos, es necesario posicionarlos en
el mínimo tirando del pistón.

REPOSICIÓN

Posicionar los captadores en su alojamiento y aplicar
un cuarto de vuelta en el sentido horario.

Conectar los conectores de los contactores del pedal
de embrague.

IMPORTANTE: no olvidarse, tras haber conectado la
batería, de efectuar los aprendizajes necesarios para
que el vehículo funcione correctamente (consultar el
capítulo 80A).
