MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación del emisor

37A

37A-37

137A

Dirección a derecha

MOTOR F4R

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación del emisor

EXTRACCIÓN

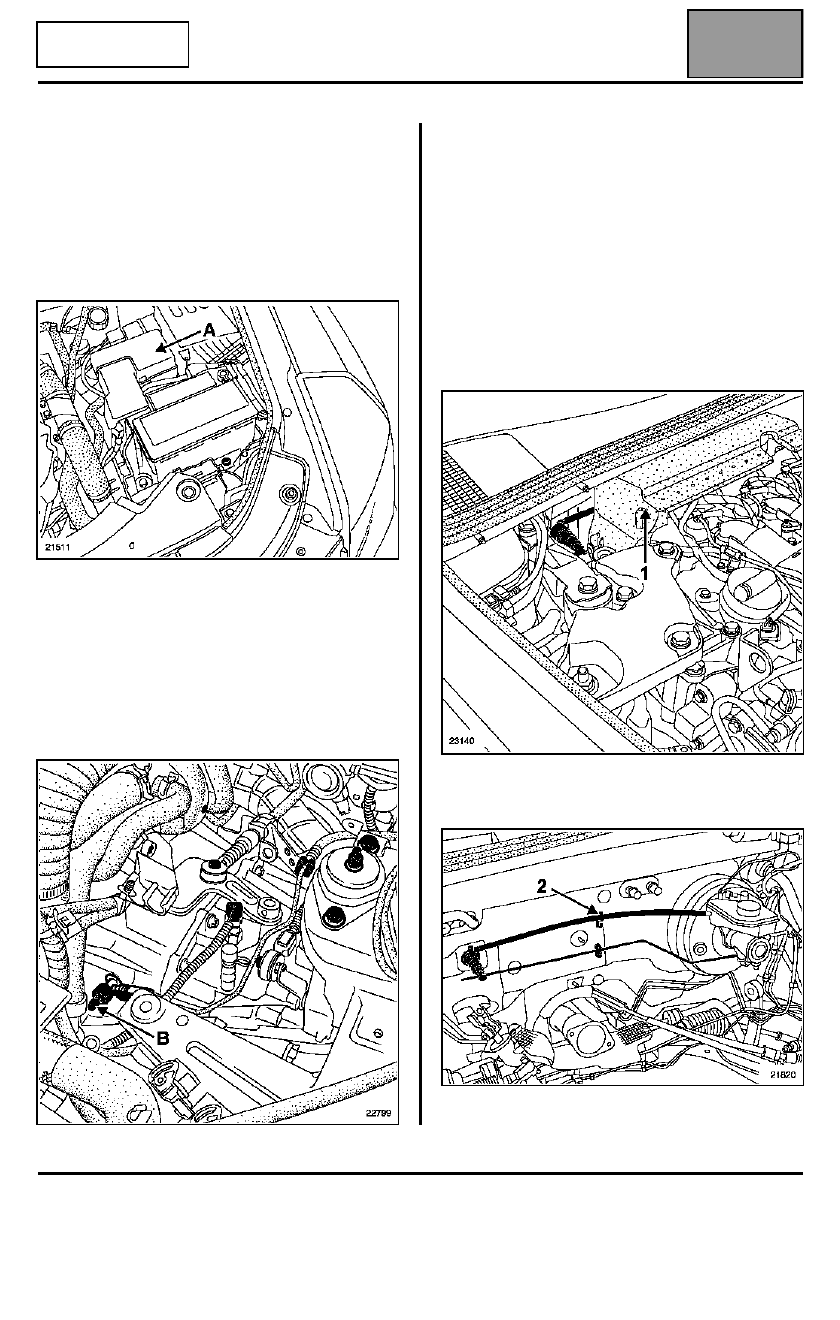

En el compartimiento del motor:

Abrir el capot y extraer:
– las tapas del motor,
– la tapa (A) de la caja de fusibles.

Desconectar la batería.

Vaciar el depósito del líquido de freno mediante una
jeringa hasta que el nivel de líquido esté por debajo
del orificio de alimentación del emisor.

Conectar en el orificio (B) un tubo unido a un bocal.

Abrir la purga lado receptor y accionar dos o tres
veces el pedal del embrague sujetando el pedal con la
mano (esto permite vaciar el emisor y el conducto).

En el compartimiento del habitáculo

Desacoplar la rótula del emisor del pedal del
embrague.

Compartimiento del motor (continuación)

Extraer el protector de la rampa de goma (1)
(consultar el capítulo 13B: Inyección Diesel
"Protector de la rampa").

ESTE PROTECTOR DE LA RAMPA DESEMPEÑA
UNA FUNCIÓN DE SEGURIDAD Y SU MONTAJE
REQUIERE UNA ATENCIÓN ESPECIAL.

Desgrapar el manguito de unión depósito emisor del
líquido de freno en (2).

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación del emisor

37A

37A-38

Dirección a derecha

MOTOR G9T

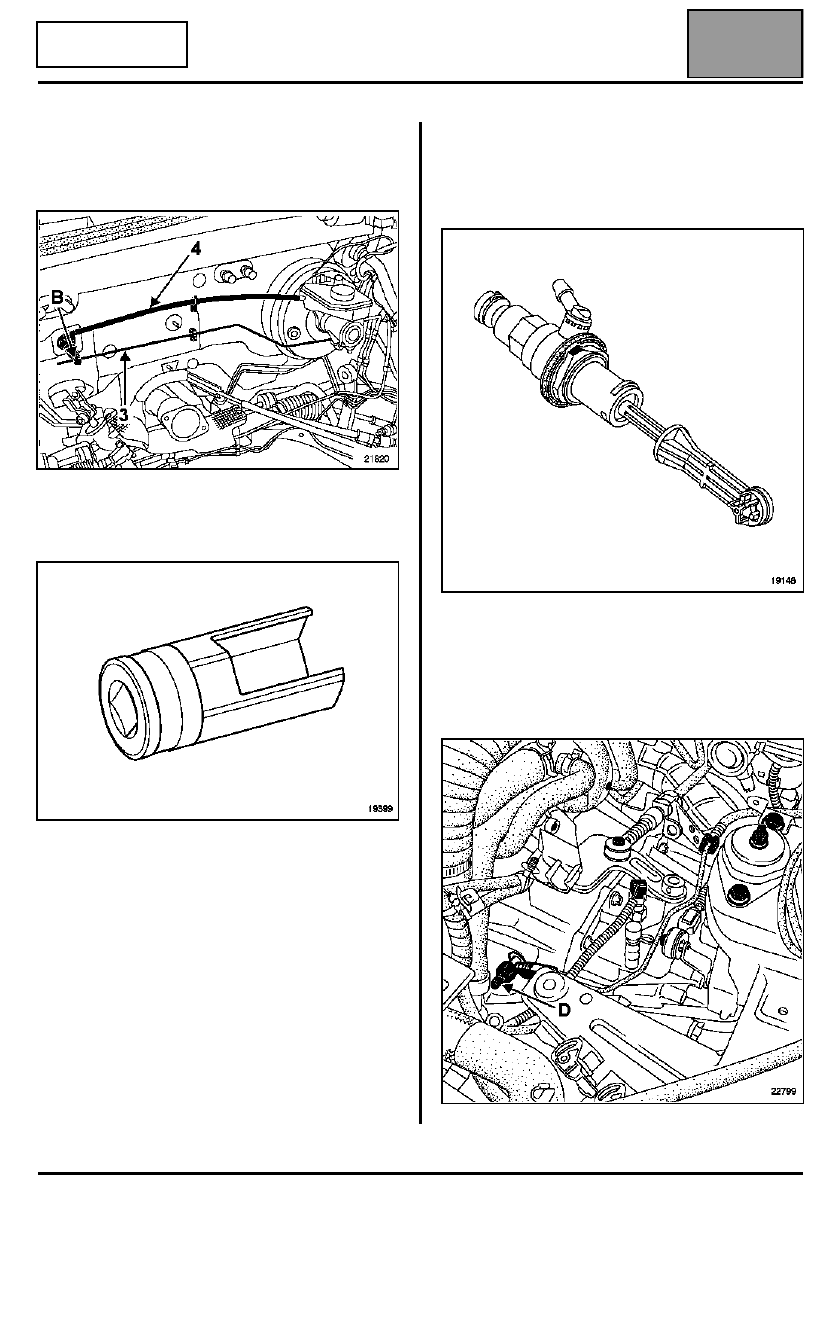

Colocar un paño debajo del emisor.

Liberar la grapa en (B) de sujeción del tubo de mando
del embrague (3) y extraerlo.

Extraer el emisor del salpicadero girándolo un cuarto
de vuelta en el sentido horario (fijación de tipo
bayoneta) mediante el útil Emb. 1596.

Extraer el manguito (4) de alimentación del emisor.

REPOSICIÓN

Para la reposición del protector de la rampa (consultar
el capítulo 13B: Inyección Diesel "Protector de la
rampa").

NO RESPETAR LAS CONSIGNAS DEL CAPÍTULO
13B PUEDE TENER GRAVES CONSECUENCIAS
SOBRE LA SEGURIDAD.

NOTA: lubrificar con líquido de freno el extremo del
manguito (4) de alimentación del emisor del embrague
para facilitar el enmangado sobre la toma del emisor.

ATENCIÓN: no utilizar la toma como apoyo para la
colocación.

El emisor posee un posicionador, existe una sola
posición.

Añadir líquido de frenos al depósito.

Purgar el circuito hidráulico:
– extraer el tapón de purga,
– conectar en el orificio (D) un tubo unido a un depósito

que contenga líquido de freno,

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación del emisor

37A

37A-39

Dirección a derecha

MOTOR G9T

– instalar el aparato de purga en el bocal del líquido de

freno,

– accionar el aparato de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

Efectuar la puesta a nivel del líquido de freno.

Verificar el correcto funcionamiento del sistema de
embrague.

IMPORTANTE: no olvidarse, tras haber conectado la
batería, de efectuar los aprendizajes necesarios para
que el vehículo funcione correctamente (consultar el
capítulo 80A).

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación receptor

37A

37A-40

Dirección a derecha

MOTOR G9T

Tubo de alimentación receptor

EXTRACCIÓN

Poner el vehículo sobre un elevador.

Abrir el capot y extraer:
– las tapas del motor,
– la tapa (A) de la caja de fusibles.

Desconectar la batería.

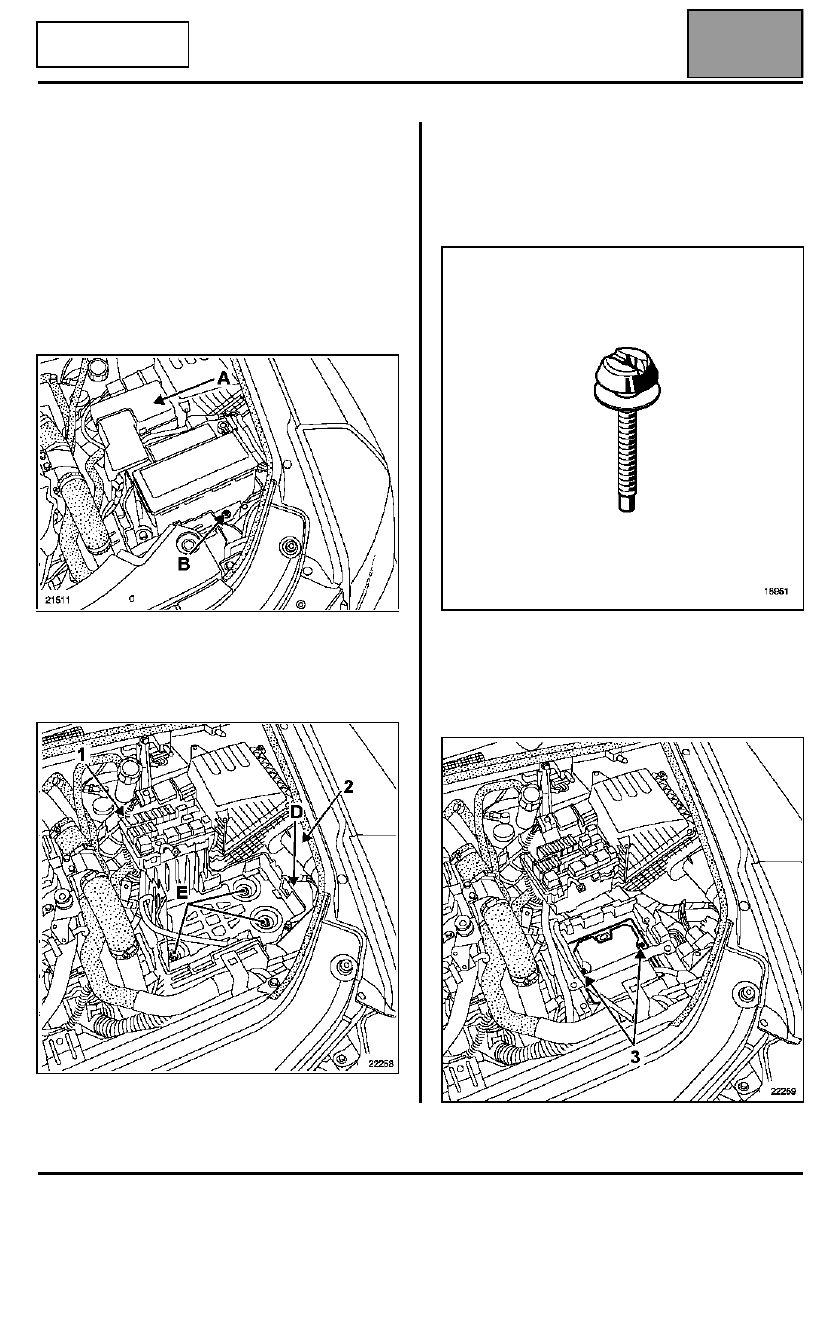

Extraer:
– la batería, tornillos (B),

– la caja de fusibles del soporte de la batería,
– los cableados eléctricos sobre el soporte de la

batería en (D),

– el tubo de aire (1) y (2),

– el soporte de la batería, tornillos (E).

Para ello, taladrar los tres tornillos inviolables con
una broca de diámetro 5 mm en el eje del tornillo.

Quitar el tornillo utilizando el Mot. 1372.

Sacar:
– el calculador (tuercas 3) con el fin de extraer los

conectores del calculador,

– el cableado eléctrico del recipiente del calculador

con el fin de extraer éste.
