MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación del emisor

37A

37A-33

Dirección a derecha

MOTOR F4R

– instalar el aparato de purga en el bocal del líquido de

freno,

– accionar el aparato de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

Efectuar la puesta a nivel del líquido de freno.

Verificar el correcto funcionamiento del sistema de
embrague.

En el compartimiento del habitáculo

Acoplar la rótula del emisor del pedal de embrague.

NOTA: extraer los captadores del pedal de embrague
para posicionarlos (consultar el capítulo 37A:
Mandos de elementos mecánicos "Pedal de
embrague").

Compartimiento del motor (continuación)

Posicionar:
– la pantalla térmica,
– el turbocompresor.

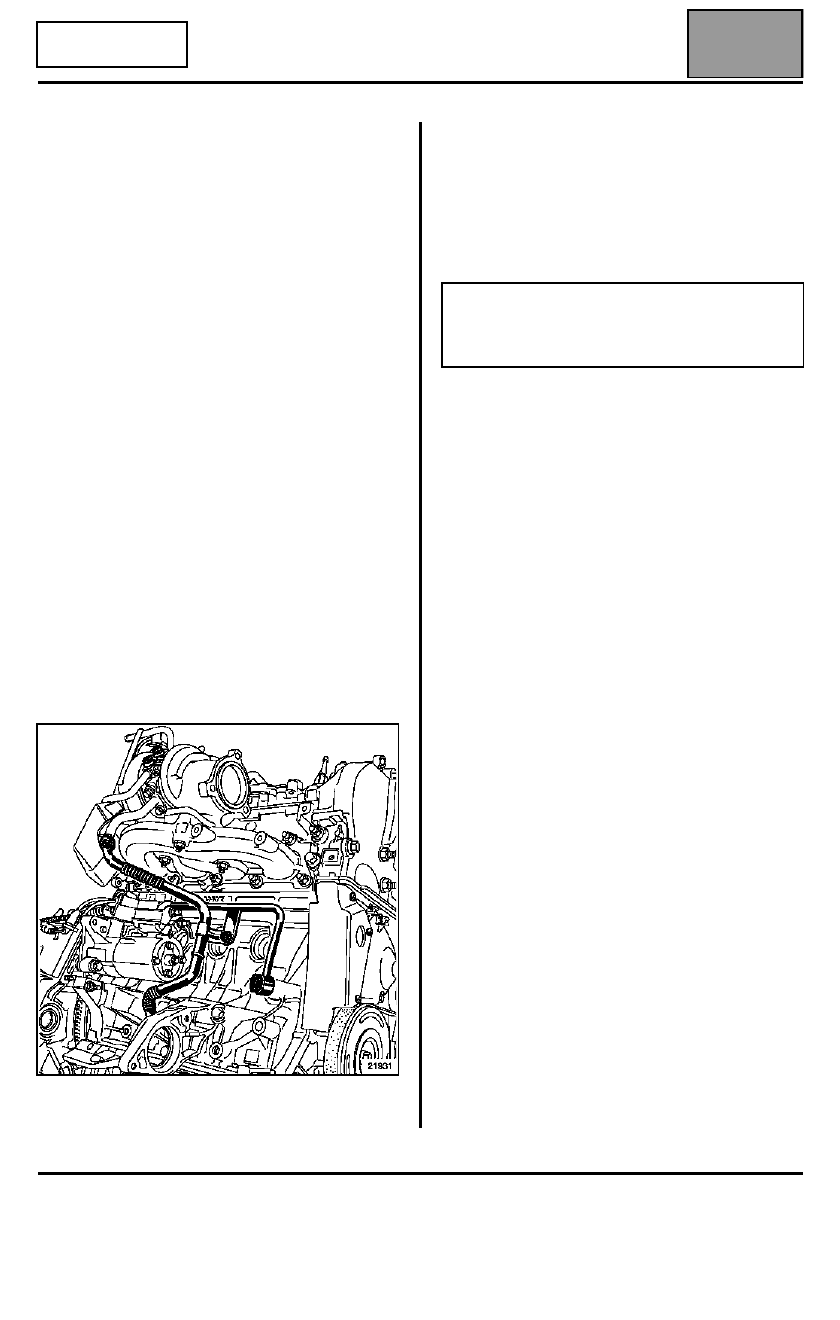

IMPORTANTE

Aproximar:
– el turbocompresor sobre el colector de escape,
– el tubo de alimentación de aceite en el

turbocompresor,

– el tubo de retorno hacia el bloque motor.

Apretar la abrazadera del tubo de aire del cambiador-
turbo para posicionar el turbo.

NOTA: controlar la estanquidad del turbocompresor
(consultar el capítulo 12A: Sobrealimentación
"Turbocompresor").

Posicionar el catalizador apretando las muletas del
catalizador y después apretando las bridas del
turbocompresor y de la línea de escape. (consultar el
capítulo 19B: Escape "Catalizador").

IMPORTANTE: no olvidarse, tras haber conectado
la batería, de efectuar los aprendizajes necesarios
para que el vehículo funcione correctamente
(consultar el capítulo 80A).

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación del emisor

37A

37A-34

Dirección a derecha

MOTOR F4R

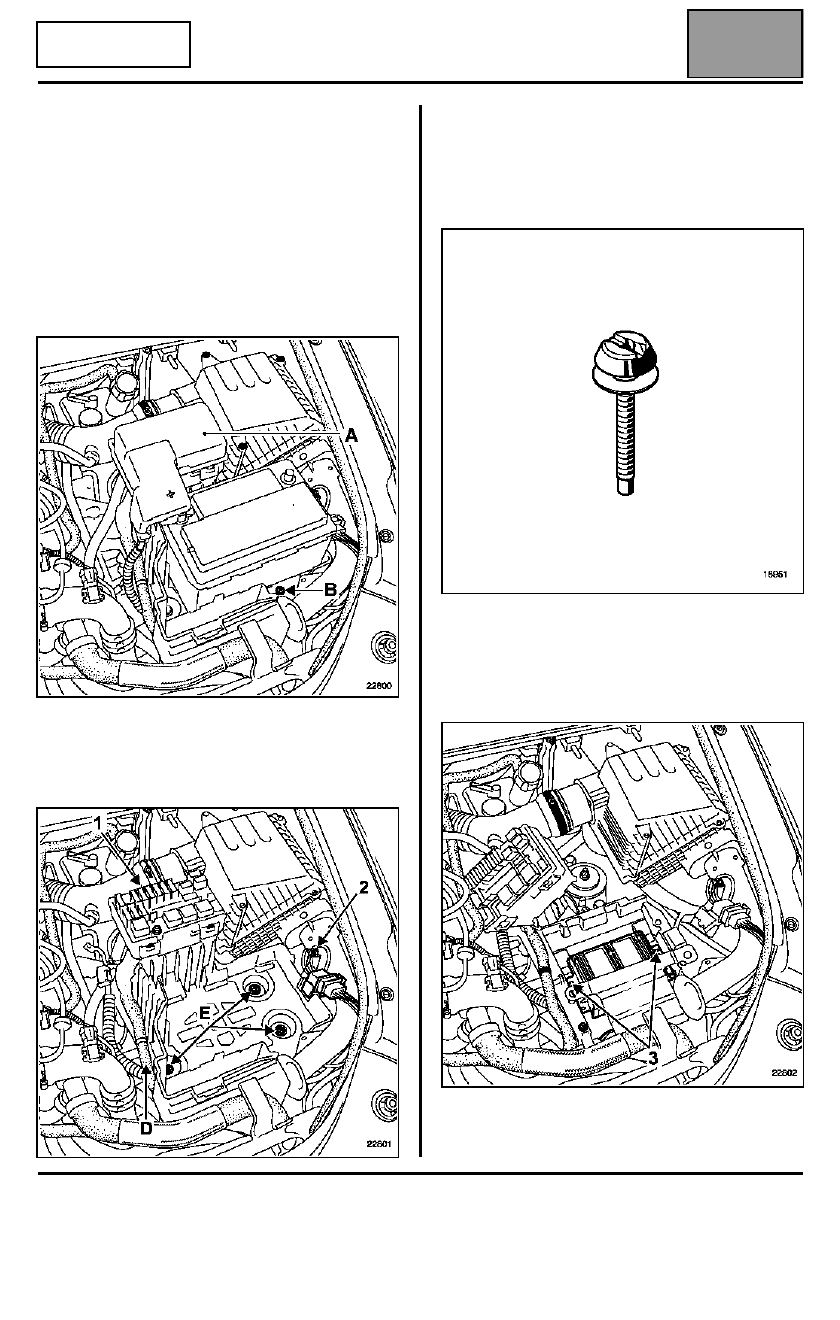

EXTRACCIÓN

Poner el vehículo sobre un elevador.

Abrir el capot y extraer:
– las tapas del motor,
– la tapa (A) de la caja de fusibles.

Desconectar la batería.

Extraer:
– la batería, tornillos (B),

– la caja de fusibles del soporte de la batería,
– los cableados eléctricos sobre el soporte de la

batería en (D),

– el tubo de aire (1) y (2),

– el soporte de la batería, tornillos (E).

Para ello, taladrar los tres tornillos inviolables con
una broca de diámetro 5 mm en el eje del tornillo.

Quitar el tornillo utilizando el Mot. 1372.

Sacar:
– el calculador (tuercas 3) con el fin de extraer los

conectores del calculador,

– el cableado eléctrico del recipiente del calculador

con el fin de extraer éste.

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación receptor

37A

37A-35

Dirección a derecha

MOTOR F4R

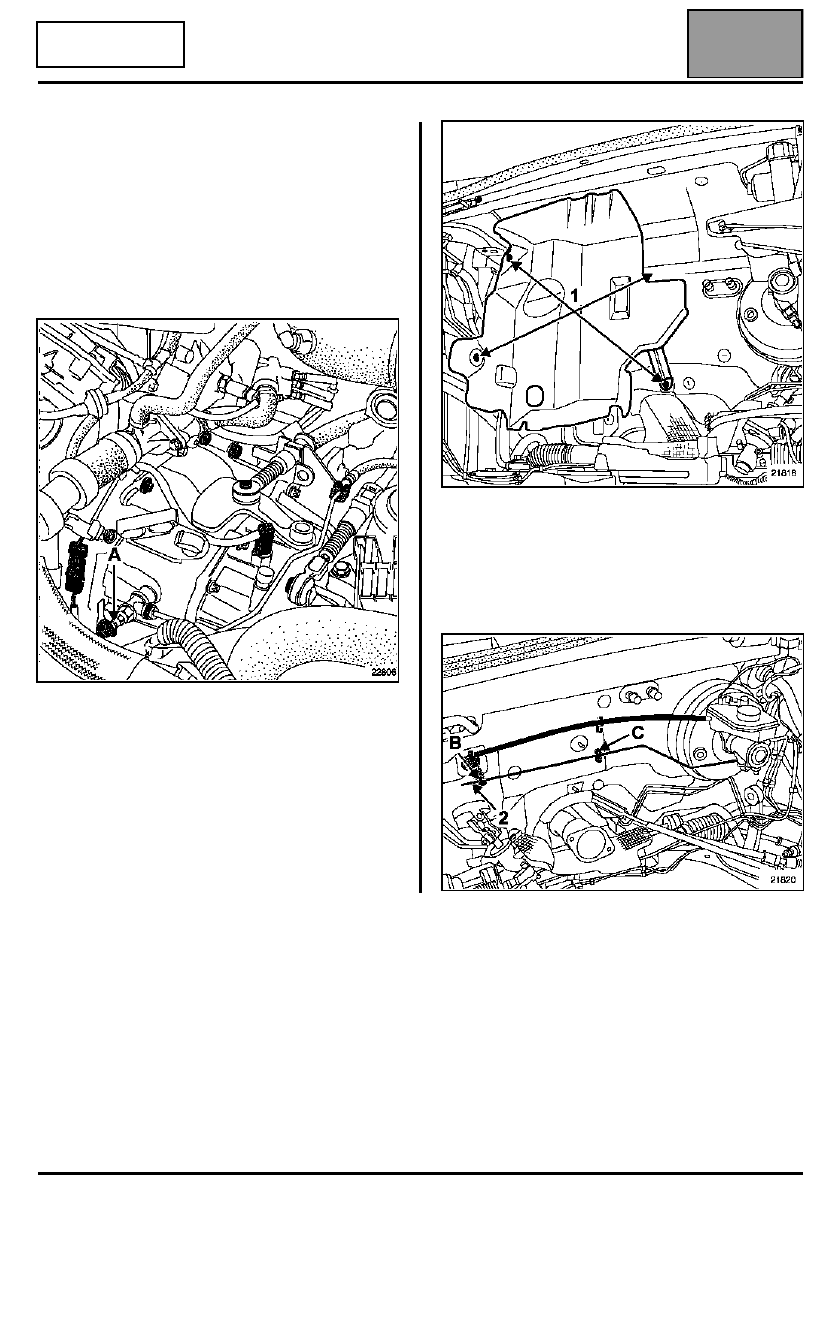

Tubo de alimentación receptor

Vaciar el depósito del líquido de freno mediante una
jeringa hasta que el nivel de líquido esté por debajo
del orificio de alimentación del emisor.

Conectar en el orificio (A) un tubo unido a un bocal.

Abrir el tornillo de purga lado receptor y accionar dos o
tres veces el pedal del embrague sujetando el pedal
con la mano (esto permite vaciar el emisor y el
conducto).

Extraer:
– el catalizador (consultar el capítulo 19B: Escape

"catalizador"),

– el turbocompresor (consultar el capítulo 12B:

Sobrealimentación "Turbocompresor"),

– la pantalla térmica.

Retirar las fijaciones (1) de la pantalla térmica motor.

Colocar un paño debajo del emisor.

Sacar:
– el tubo de mando del embrague de la grapa en (B),
– la grapa en (C) de sujeción del tubo de mando del

embrague (2) y extraerlo.

MANDO DE ELEMENTOS MECÁNICOS

Tubo de alimentación receptor

37A

Dirección a derecha

MOTOR F4R

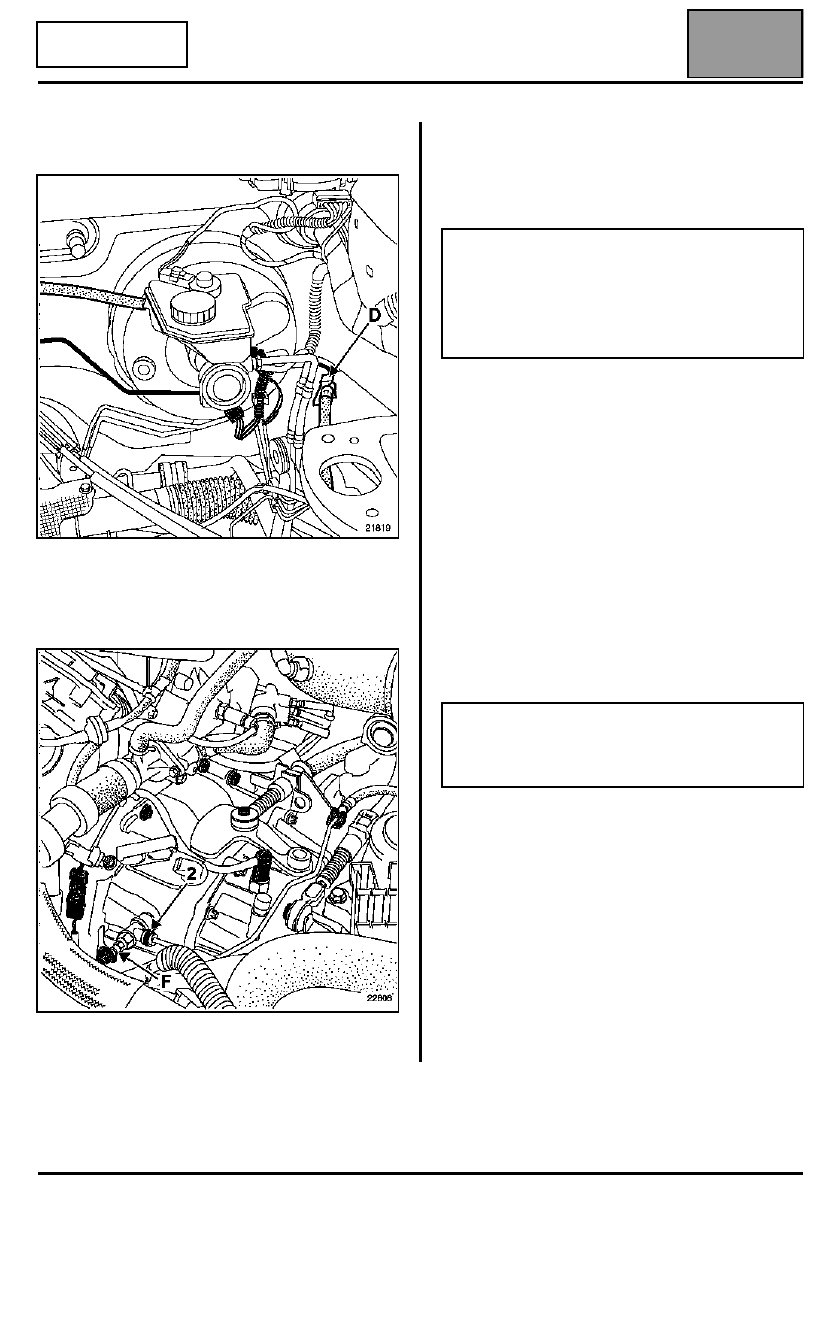

Sacar el tubo de mando del embrague de la grapa en
(D).

Colocar un paño debajo de cada orificio y desacoplar
el tubo.

Liberar la grapa en (2).

Extraer con cuidado el tubo de unión del emisor-
receptor para no estropear nada.

REPOSICIÓN

Verificar el estado de las juntas.

Proceder en el sentido inverso de la extracción.

Añadir líquido de frenos al depósito.

Purgar el circuito hidráulico:
– conectar en el orificio (F) un tubo unido a un depósito

que contenga líquido de freno,

– instalar el aparato de purga del depósito del líquido

de freno,

– accionar el aparato de purga,
– abrir el tornillo de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

Efectuar la puesta a nivel del depósito de líquido de
freno.

Verificar el correcto funcionamiento del sistema de
embrague.

ATENCIÓN:

Durante la reposición:
– no estropear las diferentes tuberías,
– prestar atención a su correcto recorrido,
– colocar adecuadamente las diferentes grapas de

sujeción.

IMPORTANTE: no olvidarse, tras haber conectado
la batería, de efectuar los aprendizajes necesarios
para que el vehículo funcione correctamente
(consultar el capítulo 80A).
