MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-53

MOTORES

V4Y-P9X

CAJA SU1

PARTICULARIDAD

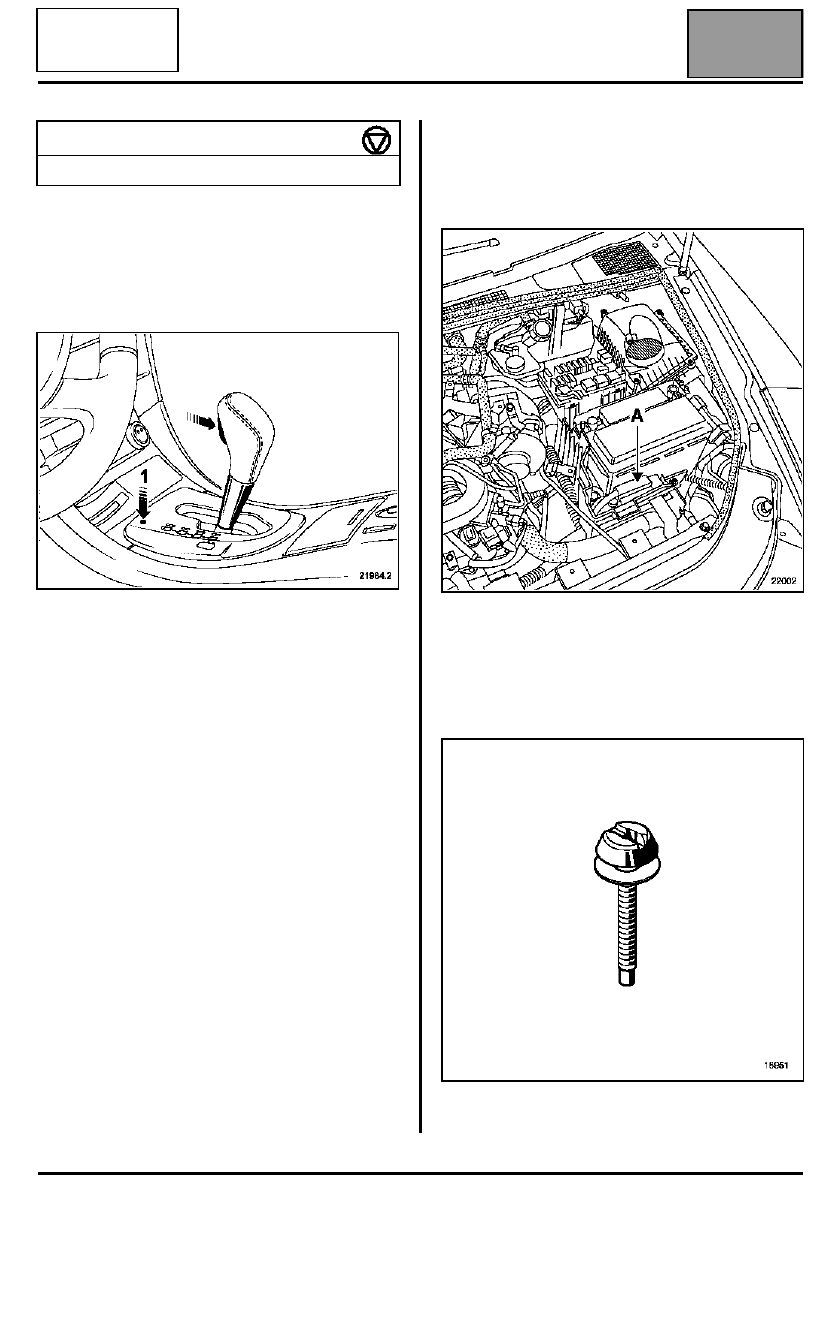

Cuando el vehículo está inmovilizado, se puede
desbloquear la palanca de selección de las
velocidades mediante un destornillador y presionando
en la marca (1).

EXTRACCIÓN

Poner el vehículo sobre un elevador.

En el compartimiento del motor:

Abrir el capot motor y extraer:
– la tapa situada por encima de la batería (lado

izquierdo),

– la tapa de la caja de fusibles.

Desconectar la batería.

Extraer:
– la batería,
– la caja de fusibles,
– el calculador (A) de la caja de velocidades

automática,

– el soporte de la batería.

Para ello taladrar los tres tornillos inviolables con una
broca de diámetro 5 mm en el eje del tornillo.

Quitar los tornillos utilizando el Mot. 1372.

NOTA: sustituir sistemáticamente los tornillos
durante la reposición.

PAR DE APRIETE (en daN.m)

Tornillos de fijación del cajetín

3

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-54

MOTORES

V4Y-P9X

CAJA SU1

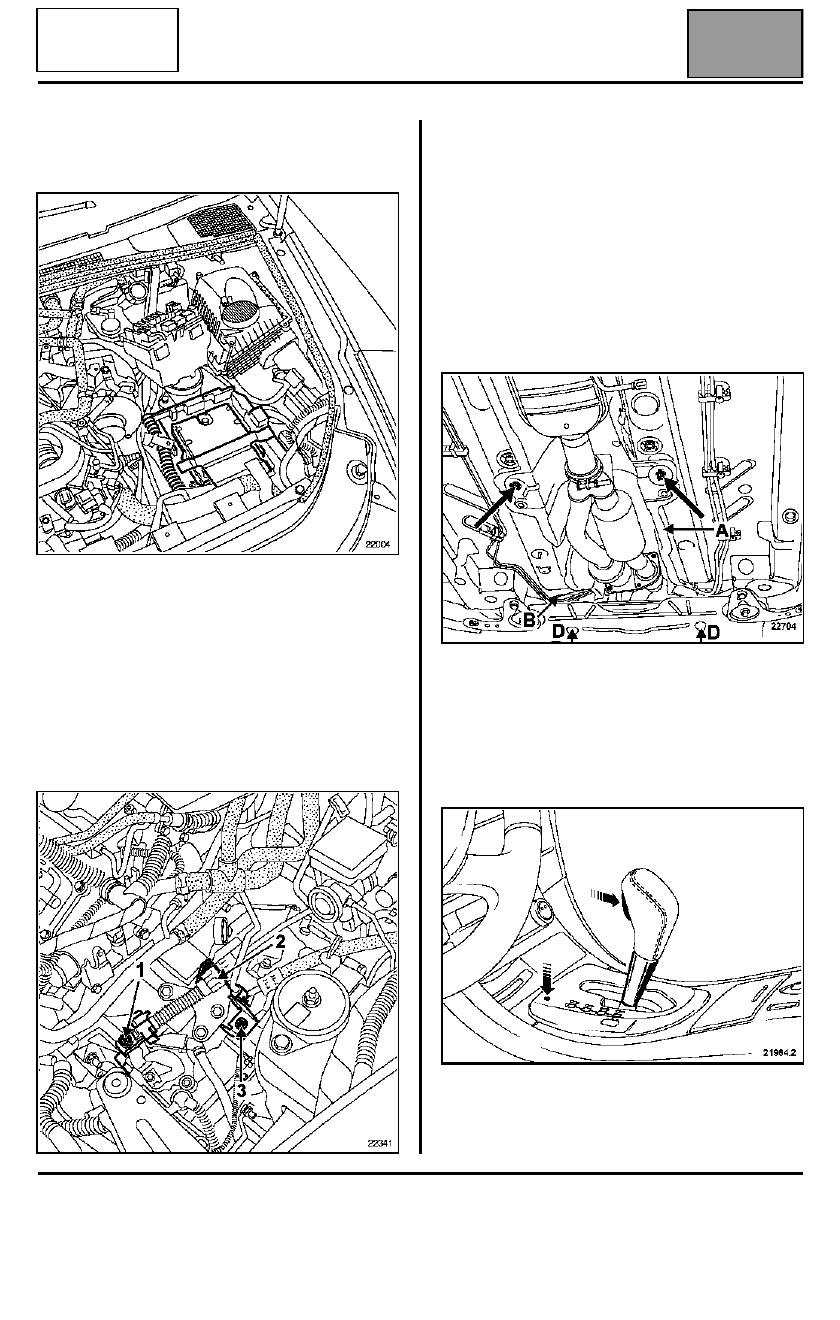

Sacar:
– el calculador de inyección,
– el receptáculo del calculador de inyección.

Poner en la posición D la palanca de mando y
desconectar:
– la rótula (1) del cable del conductor multifunción,
– el cable (2) del contactor multifunción

desbloqueando el freno de funda.

NOTA: no tocar el casquillo naranja durante esta
operación. Es posible que se rompa en la extracción o
en la reposición. NO SUSTITUIR EL CABLE DE
MANDO, la ausencia de esta pieza no degrada la
funcionalidad del sistema.

Por debajo del vehículo:

Extraer:
– la protección bajo el motor,
– el precatalizador (consultar el capítulo 19B: línea

del escape "Precatalizador").

Desgrapar los manguitos en (B), cortar la abrazadera
de plástico de sujeción de la funda de unión de los
cables de mando y quitar los dos tornillos de fijación
de la pantalla térmica en (D) y las cuatro grapas.

Extraer la pantalla térmica (A).

Lado habitáculo

Extraer:
– el pomo de la palanca de mando (consultar el

capítulo 57A) de consola central (Particularidad de
la palanca de la caja de velocidades automática),

– la consola central (consultar el capítulo 57A).

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-55

MOTORES

V4Y-P9X

CAJA SU1

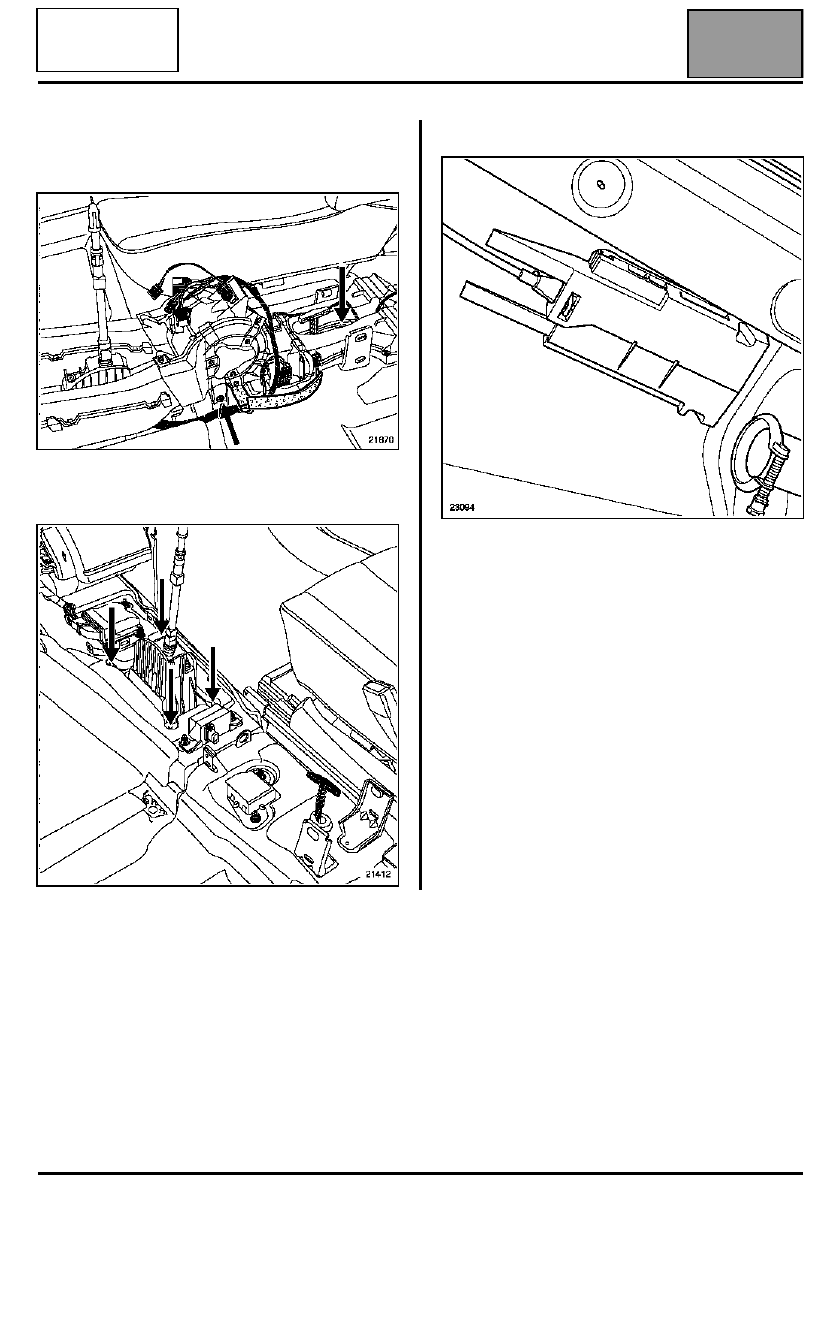

Extraer:
– el conjunto grupo motoventilador central (consultar el

capítulo 61A "Grupo motoventilador central"),

– la tapa de la palanca de mando,
– las cuatro tuercas de fijación del cajetín de mando.

Extraer el cajetín de mando.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA: durante la reposición no hay que olvidarse de
fijar la funda de los cables de mando en la pantalla
térmica.

MANDO DE ELEMENTOS MECÁNICOS

Cajetín de mando

37A

37A-56

MOTORES

V4Y-P9X

CAJA SU1

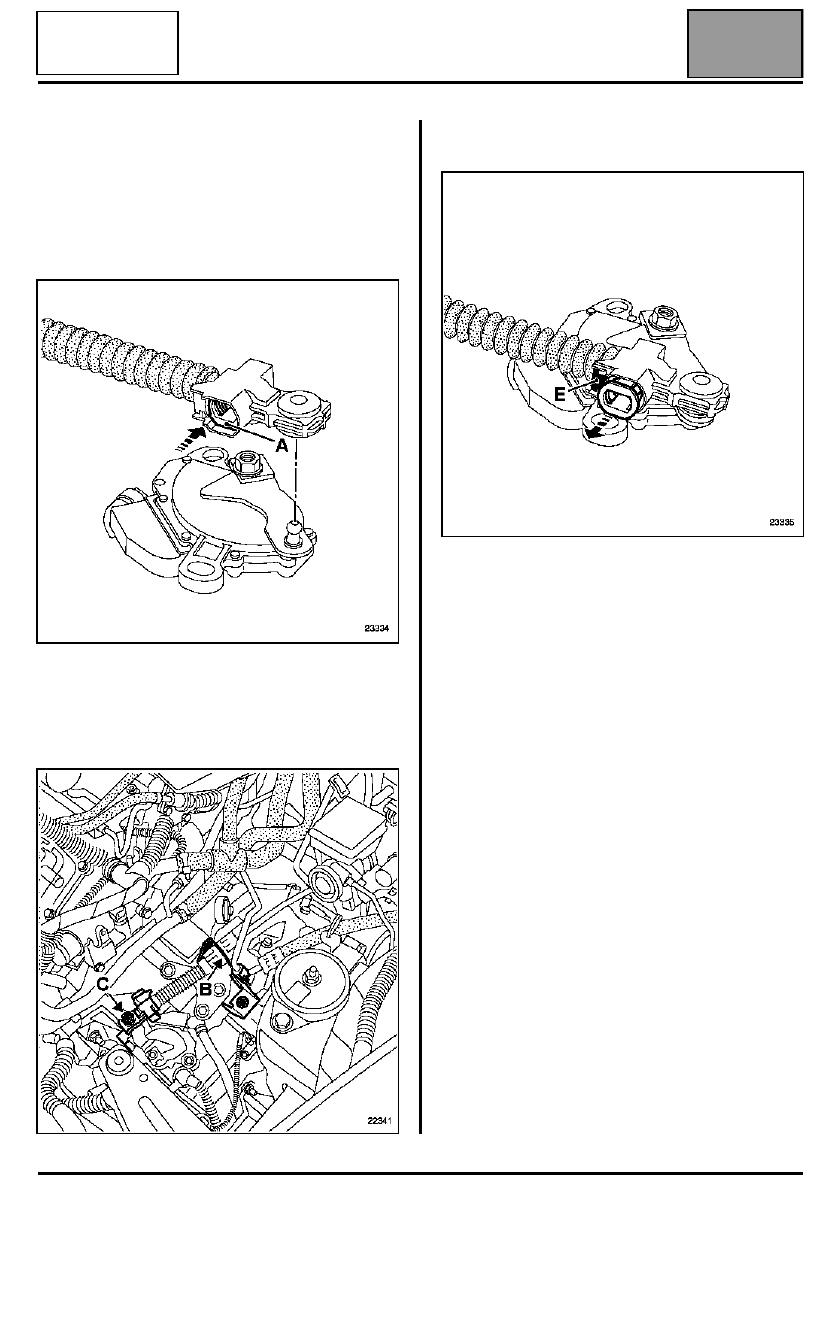

REGLAJE MANDO

NOTA: la palanca de mando y el contactor
multifunción deben estar imperativamente en la
posición D.

Ejercer una presión en la patilla (A) para desbloquear
el cable.

1)    grapar el cable de mando sobre el freno de funda

en (B),

2)    encajar el extremo del cable en la rótula del

contactor multifunción en (C),

3)    accionar el clip (E) con el fin de bloquear el

extremo del cable.

IMPORTANTE: Batería: reinicialización de los
órganos eléctricos: consultar el capítulo 80A
"Particularidades de la batería".
