Renault Vel Satis. Manual - parte 176

MANDO DE ELEMENTOS MECÁNICOS

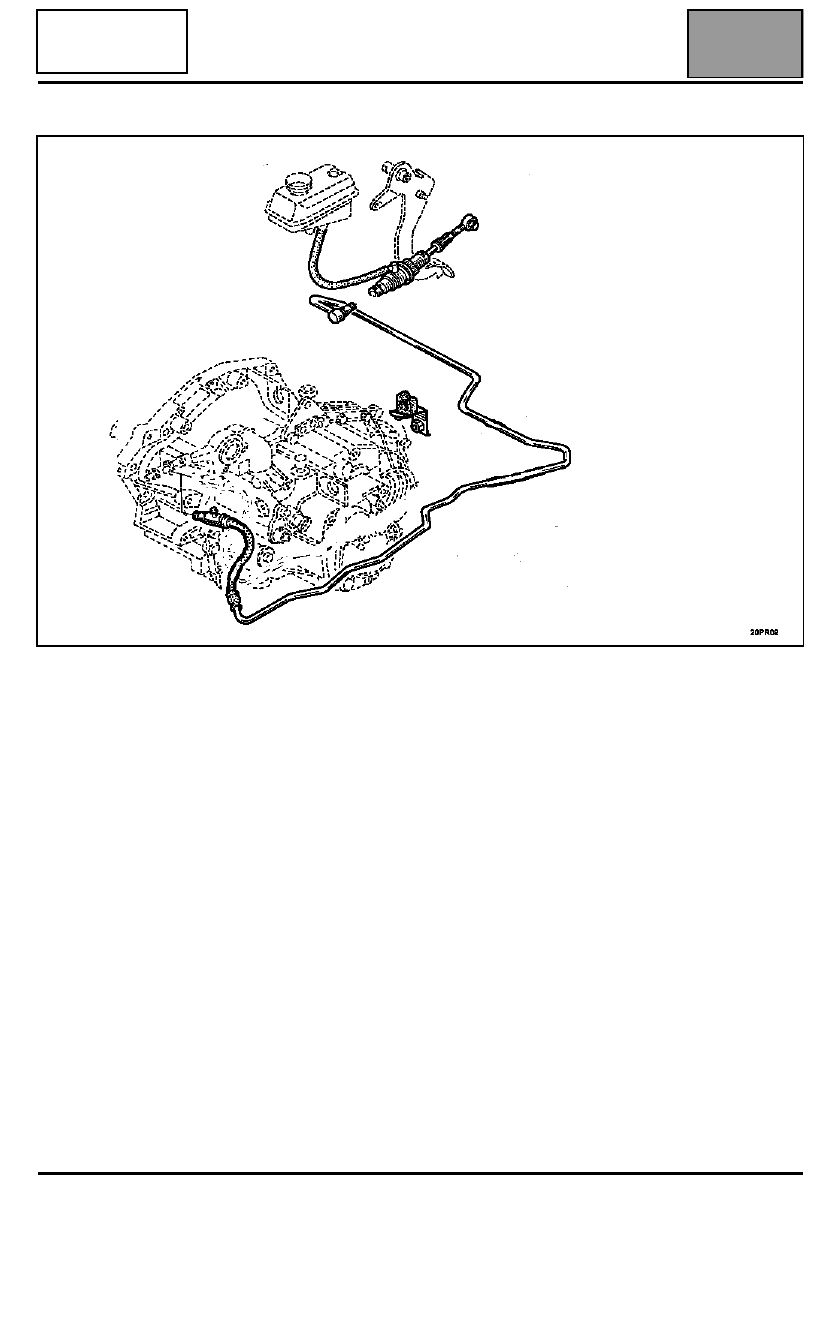

Despiece emisor receptor de embrague

37A

37A-17

Dirección a derecha

MOTORES

F4R - G9T

MANDO DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague

37A

37A-18

Dirección a izquierda

MOTORES

F4R-G9T

Cilindro emisor de embrague

EXTRACCIÓN

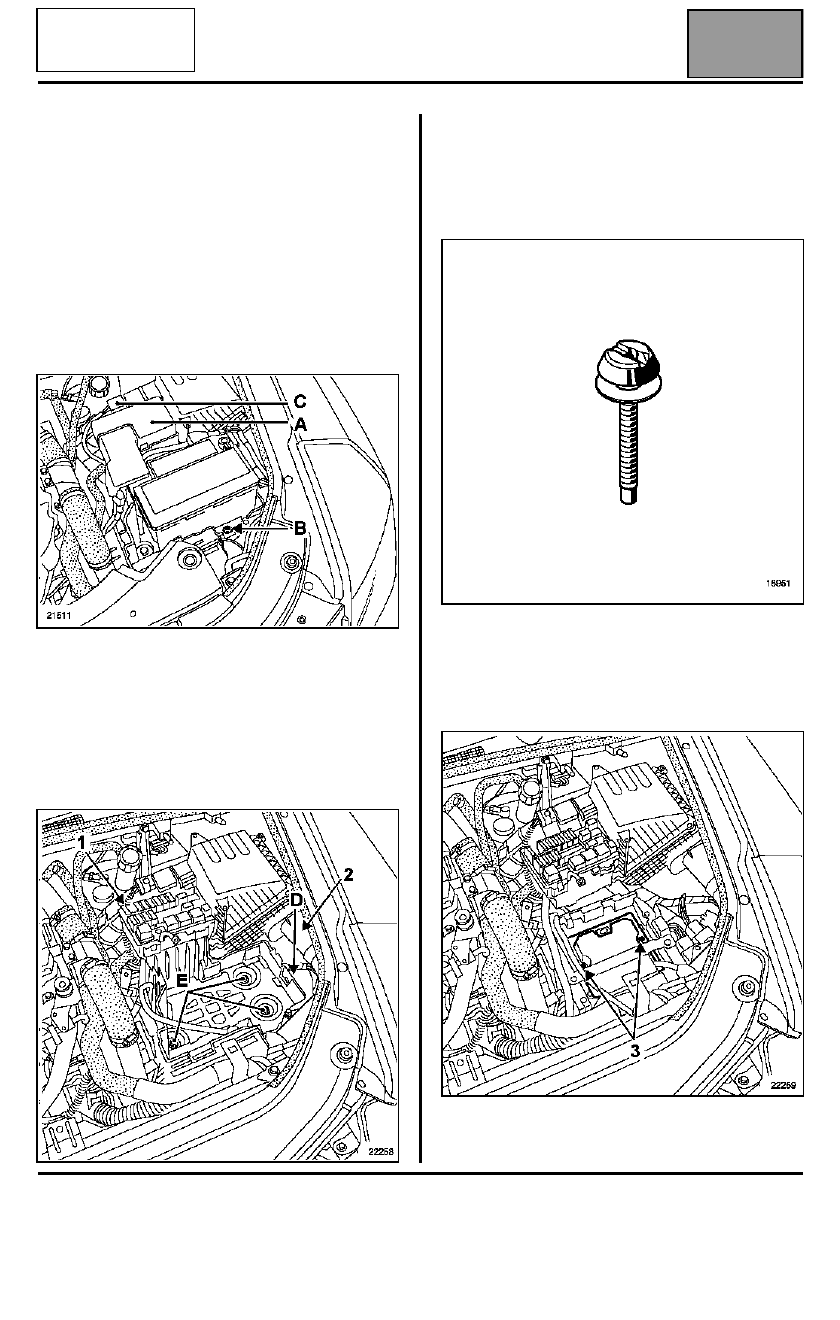

En el compartimiento del motor:

Abrir el capot y extraer:
– las tapas del motor,
– la tapa (A) de la caja de fusibles.

Desconectar la batería.

Extraer:
– la batería, tornillo (B),
– las conexiones (C) en el cajetín de aire (únicamente

para los motores G9T),

– los fusibles con los porta-fusibles,
– la caja de fusibles del soporte de la batería,
– los cableados eléctricos sobre el soporte de la

batería en (D).

Sacar:
– el tubo de aire (1),
– el tubo de aire (2) con la carcasa del filtro de aire.

Extraer el soporte de la batería, tornillos (E).

Para ello, taladrar los tres tornillos inviolables con una
broca de diámetro 5 mm en el eje del tornillo.

Quitar el tornillo utilizando el Mot. 1372.

Sacar:
– el calculador (tuercas 3) con el fin de extraer los

conectores del calculador,

– el cableado eléctrico del recipiente del calculador

con el fin de extraer éste.

MANDO DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague

37A

37A-19

Dirección a izquierda

MOTORES

F4R-G9T

Sacar el depósito de líquido de refrigeración.

Vaciar el depósito del líquido de frenos hasta que el
nivel esté por debajo del orificio de alimentación del
emisor.

Colocar un paño debajo de este orificio, desacoplar el
tubo del depósito del líquido de frenos y poner los
tapones.

Abrir la purga lado receptor y accionar el pedal con la
mano (esto permite vaciar el emisor y el conducto).

En el habitáculo:

Desacoplar la rótula del emisor del pedal del
embrague.

Compartimiento del motor (continuación)

Liberar el cableado eléctrico.

Extraer las conexiones del captador de presión de la
bomba de frenos.

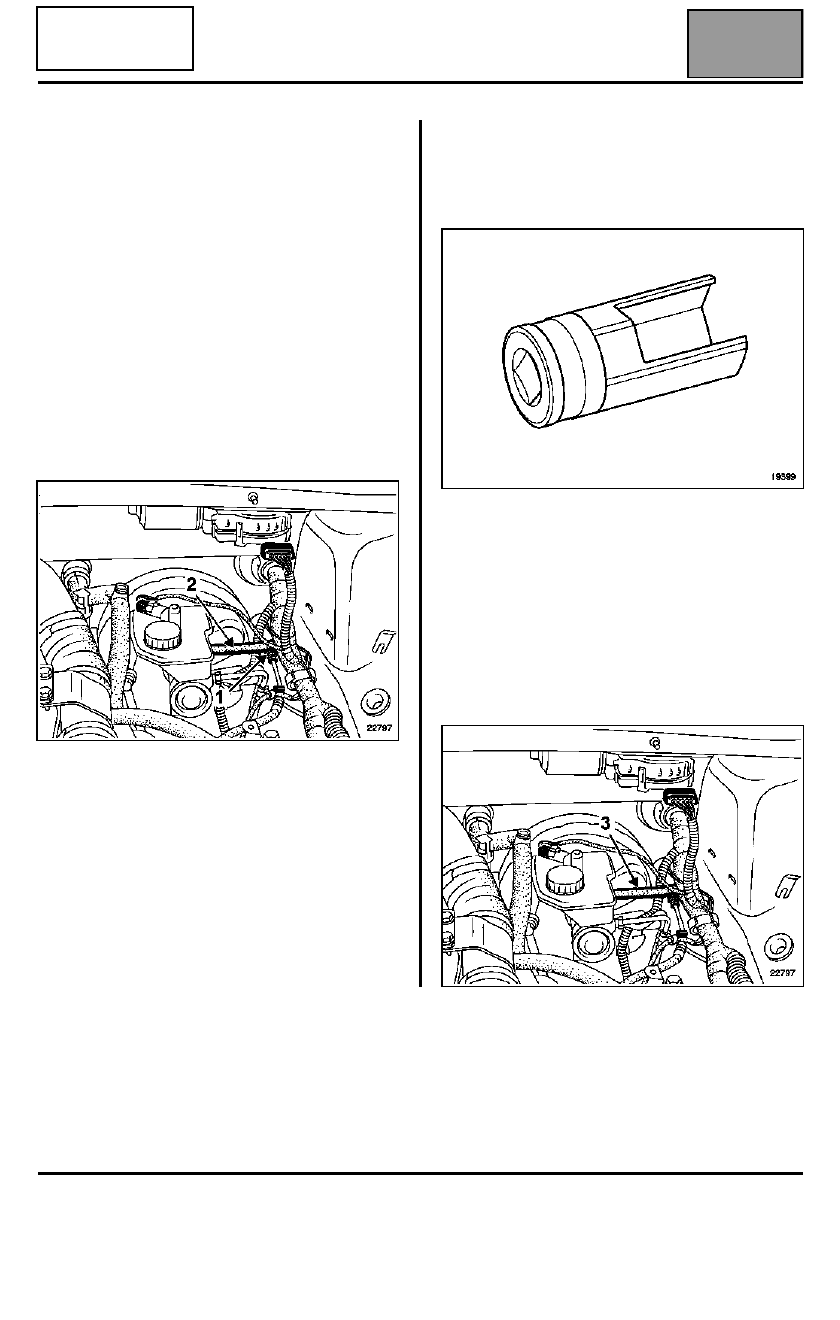

Liberar la grapa (1) de sujeción del tubo de unión del
emisor-receptor sobre el emisor.

Colocar un paño debajo del emisor. Desacoplar el
tubo de unión sobre el emisor.

Colocar unos tapones en cada orificio.

Sacar el manguito en (2).

Extraer el emisor del salpicadero girándolo un cuarto
de vuelta en el sentido horario (fijación de tipo
bayoneta) mediante el útil Emb.1596.

REPOSICIÓN

Verificar el estado de las juntas.

Proceder en el sentido inverso de la extracción.

NOTA: lubrificar con líquido de freno los dos extremos
del manguito (3) de alimentación del emisor del
embrague para facilitar el enmangado sobre la toma
del bocal de freno.

MANDO DE ELEMENTOS MECÁNICOS

Cilindro emisor de embrague

37A

37A-20

Dirección a izquierda

MOTORES

F4R-G9T

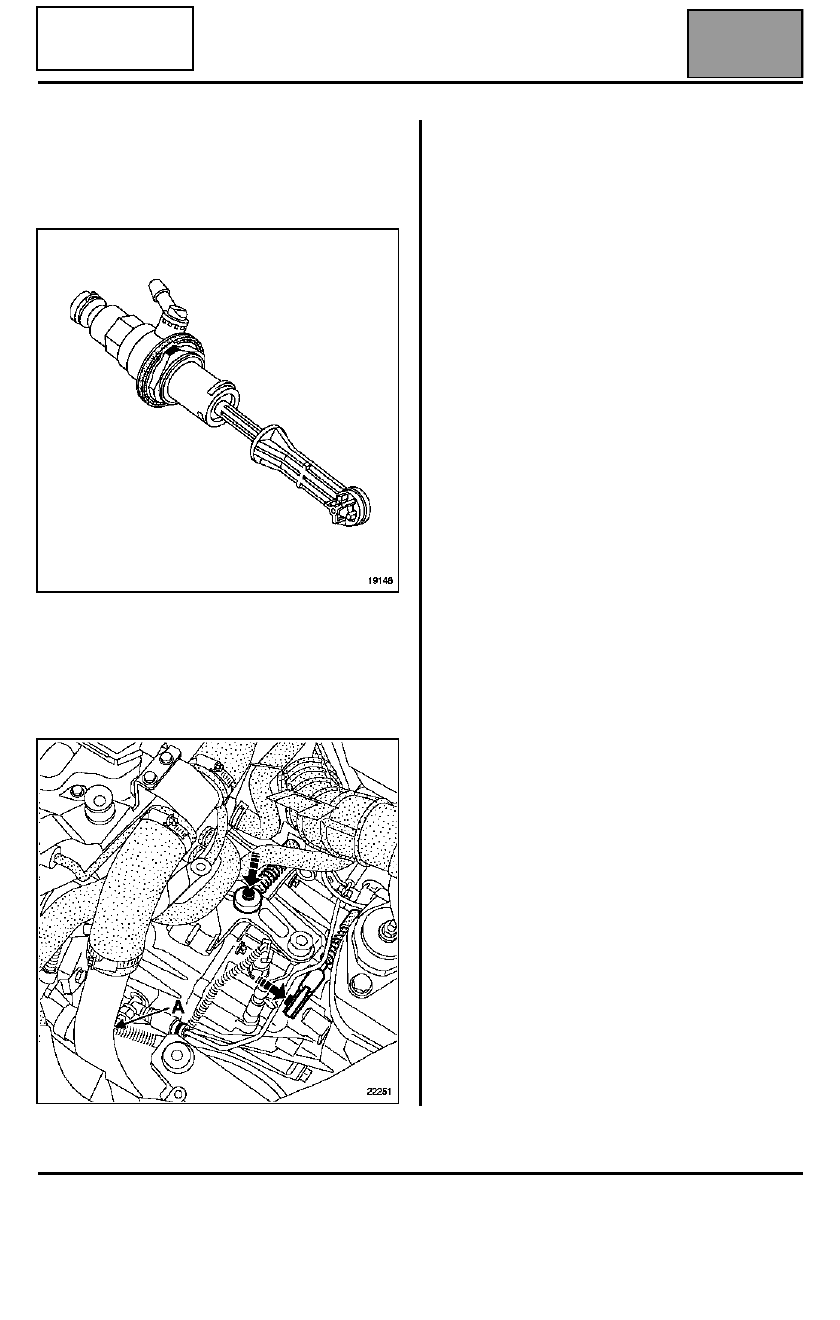

ATENCIÓN: no utilizar la toma como apoyo para la
colocación.

El emisor posee un posicionador, existe una sola
posición.

Añadir líquido de frenos al depósito.

Purgar el circuito hidráulico:
– extraer el tapón de purga,
– conectar en el orificio (A) un tubo unido a un depósito

que contenga líquido de freno,

– instalar el aparato de purga en el bocal del líquido de

freno,

– accionar el aparato de purga,
– esperar hasta la evacuación total del aire del circuito

hidráulico,

Efectuar la puesta a nivel del líquido de freno.

Verificar el correcto funcionamiento del sistema de
embrague.
