MANDO DE ELEMENTOS MECÁNICOS

Reenvío de los pedales

37A

37A-13

DIRECCIÓN

A DERECHA

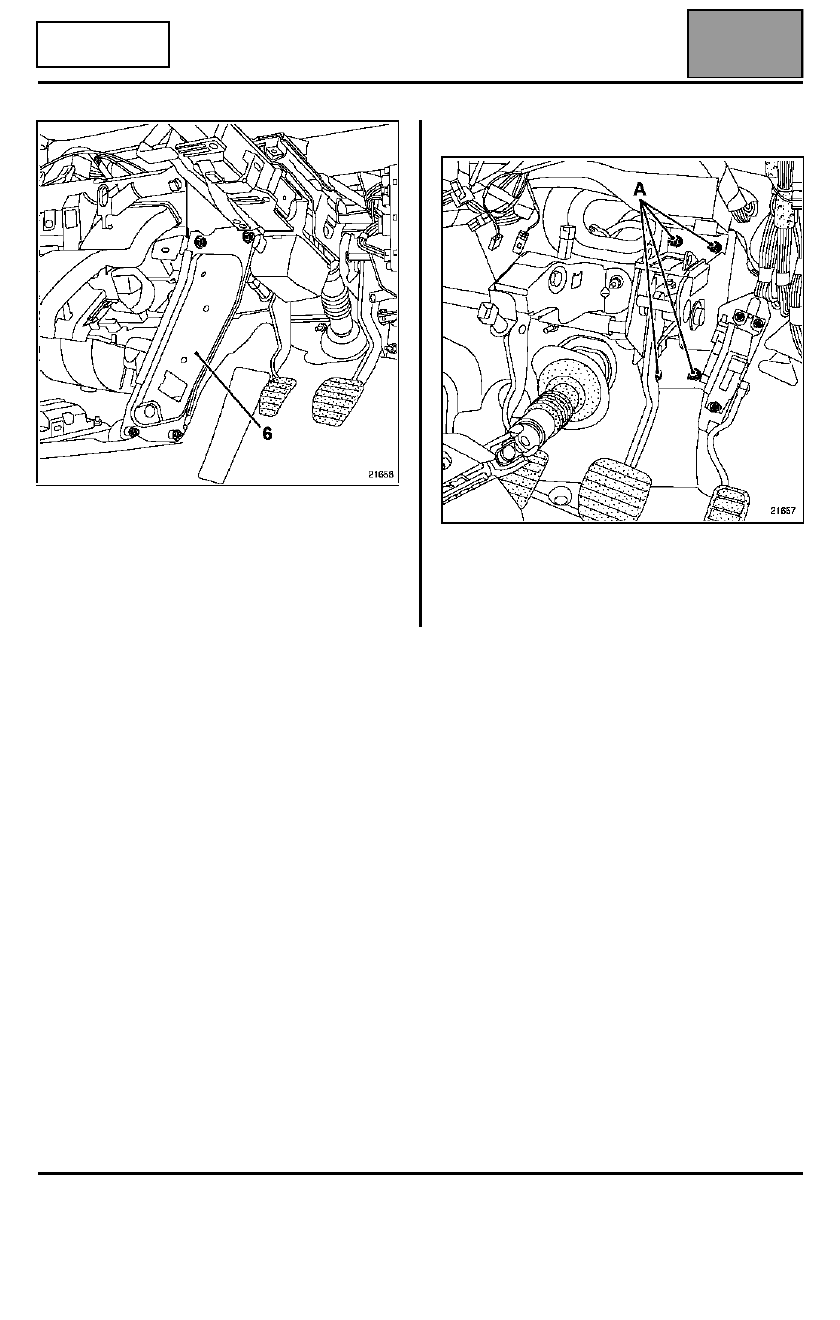

Extraer el deflector de protección (6).

LADO DEL CONDUCTOR

Desconectar los captadores de los pedales del
embrague, del freno y del acelerador.

Quitar los cuatro tornillos (A) de fijación del reenvío de
pedales.

MANDO DE ELEMENTOS MECÁNICOS

Reenvío de los pedales

37A

37A-14

DIRECCIÓN

A DERECHA

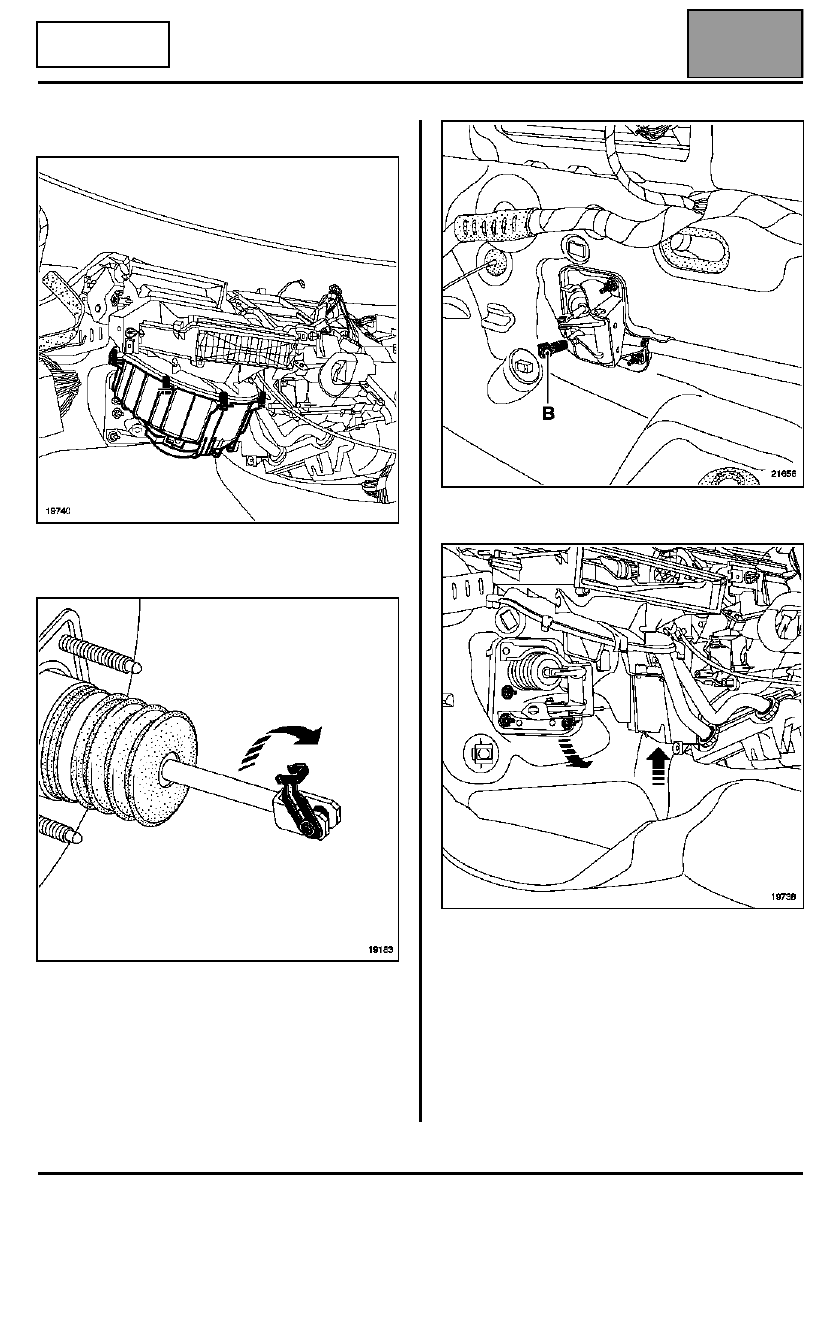

Lado del pasajero

Extraer:
– el grupo motoventilador,

– el eje de la pinza del pedal de freno, de la varilla de

empuje del servofreno,

– el contactor (B),

– las cuatro fijaciones del servofreno,
– las fijaciones de los reenvíos de los pedales,
– la distribución.

Con la ayuda de otra persona, levantar el bloque de
calefacción y hacer deslizar el dispositivo de reenvío
de pedal entre el bloque de calefacción y el túnel.

Extraer:
– el reenvío de los pedales,
– el pedal de freno.

MANDO DE ELEMENTOS MECÁNICOS

Reenvío de los pedales

37A

37A-15

DIRECCIÓN

A DERECHA

REPOSICIÓN

Proceder en el sentido inverso de la extracción
respetando los pares de apriete.

PARES DE APRIETE (en daN.m)

Tornillos de pinza

2,1

Tornillos de fijación de la columna de
dirección

2,1

Tornillos de bloqueo eléctrico

0,8

Tornillos de coquilla inferior

0,2

Tornillos del volante

4,4

MANDO DE ELEMENTOS MECÁNICOS

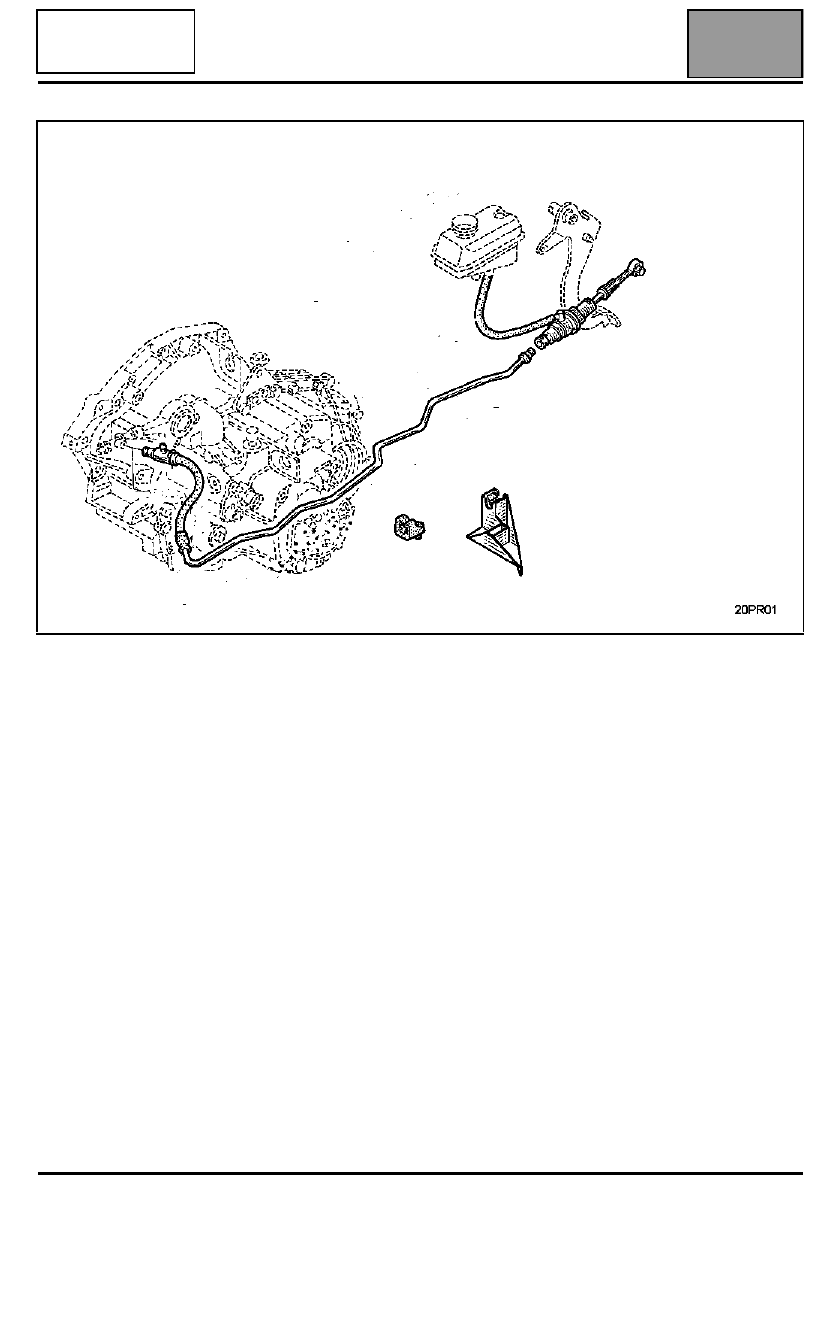

Despiece emisor receptor de embrague

37A

37A-16

137A

Dirección a izquierda

MOTORES

F4R-G9T

MANDO DE ELEMENTOS MECÁNICOS

Despiece emisor receptor de embrague
