MANDO DE ELEMENTOS MECÁNICOS

Servofreno

37A

37A-5

REPOSICIÓN

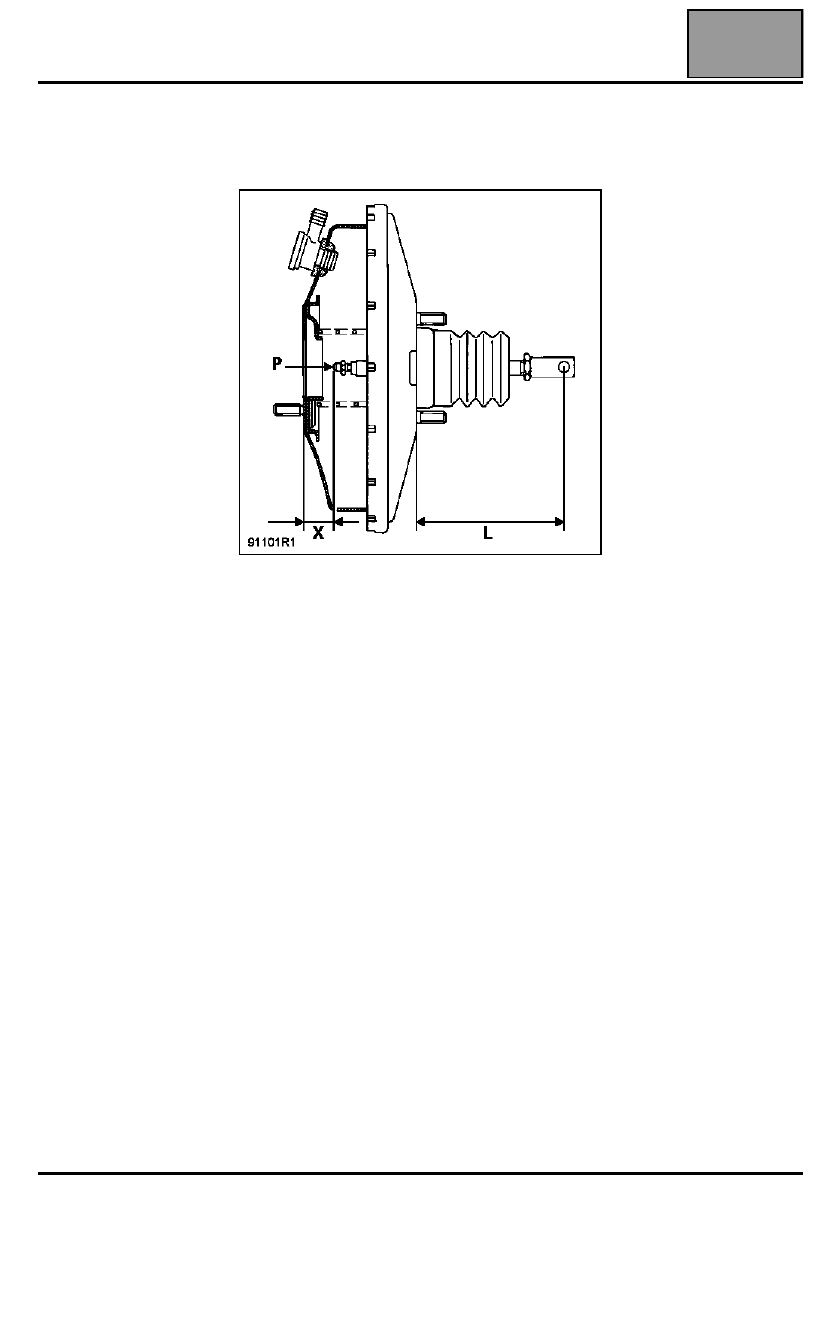

Las cotas X y L no son regulables.

Proceder en el sentido inverso de la extracción para el
montaje del servofreno y de la bomba de frenos.

MANDO DE ELEMENTOS MECÁNICOS

Servofreno

37A

37A-6

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 453-01

Pinza para tubos

MATERIAL INDISPENSABLE

Bomba de depresión

CONTROL DE ESTANQUIDAD

En un control de estanquidad del servofreno, asegurarse de la perfecta
estanquidad entre éste y la bomba de frenos. En caso de fuga a este nivel,
sustituir la junta (A).

La verificación de la estanquidad del servofreno debe hacerse sobre el
vehículo, con el circuito hidráulico en estado de funcionamiento.

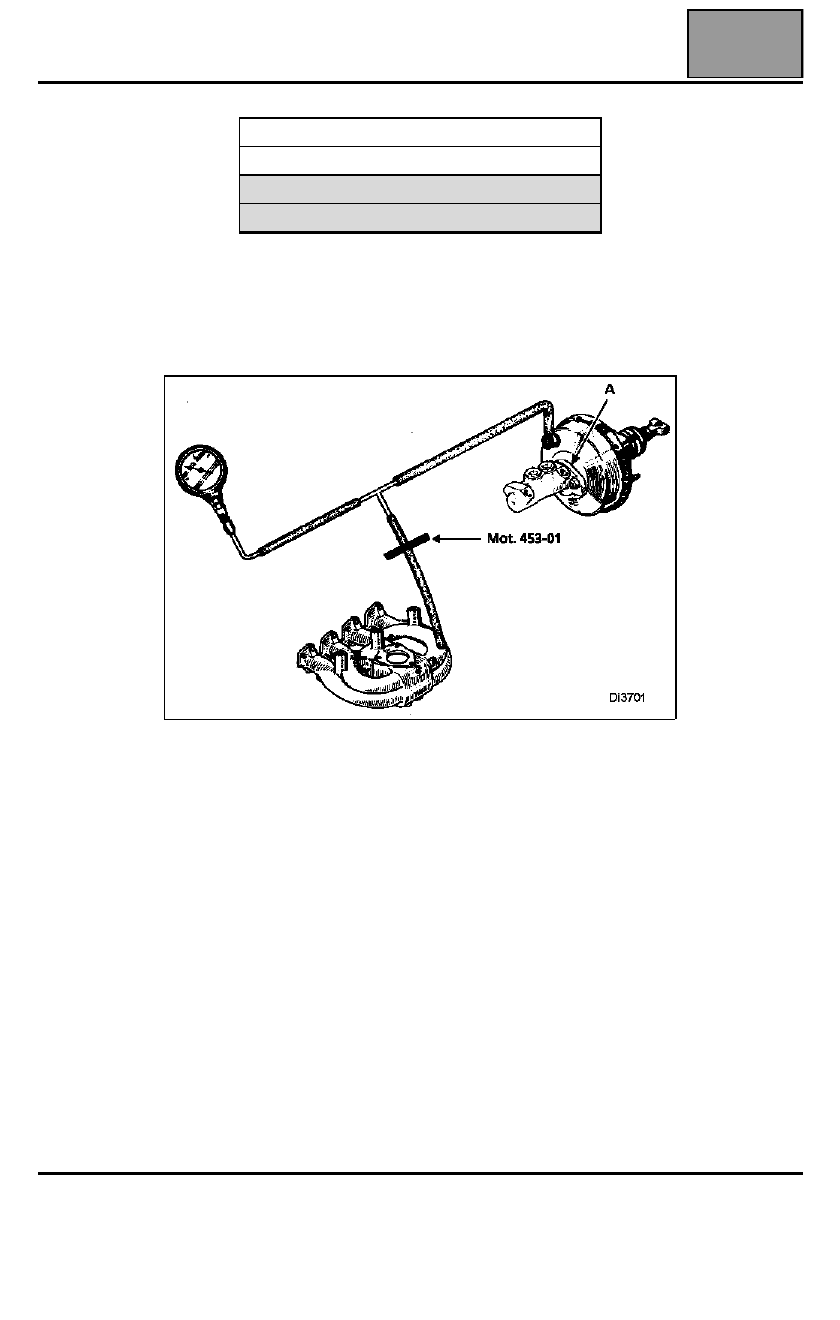

Conectar la bomba de depresión entre el servofreno y la fuente de vacío
(colector de admisión) con un racor en "T" y un tubo lo más corto posible.

Hacer girar el motor al ralentí durante 1 minuto.

Pinzar el tubo (pinza Mot. 453-01) entre el racor en "T" y la fuente de vacío.

Parar el motor.

Si el vacío cae más de 33 mbares en 15 segundos, hay una fuga que se
puede situar:
– en la válvula de retención (proceder a su sustitución),
– o en la membrana de la varilla de empuje (en este caso, proceder a la

sustitución del servofreno).

En caso de que no funcione el servofreno, el sistema de frenado funciona
pero el esfuerzo sobre el pedal será mucho mayor para obtener una
deceleración equivalente a la de los frenos asistidos.

MANDO DE ELEMENTOS MECÁNICOS

Filtro de aire-Válvula de retención del servofreno

37A

37A-7

Filtro de aire-Válvula de retención del servofreno

SUSTITUCIÓN DEL FILTRO DE AIRE

Para sustituir el filtro de aire (F), no es necesario
extraer el servofreno.

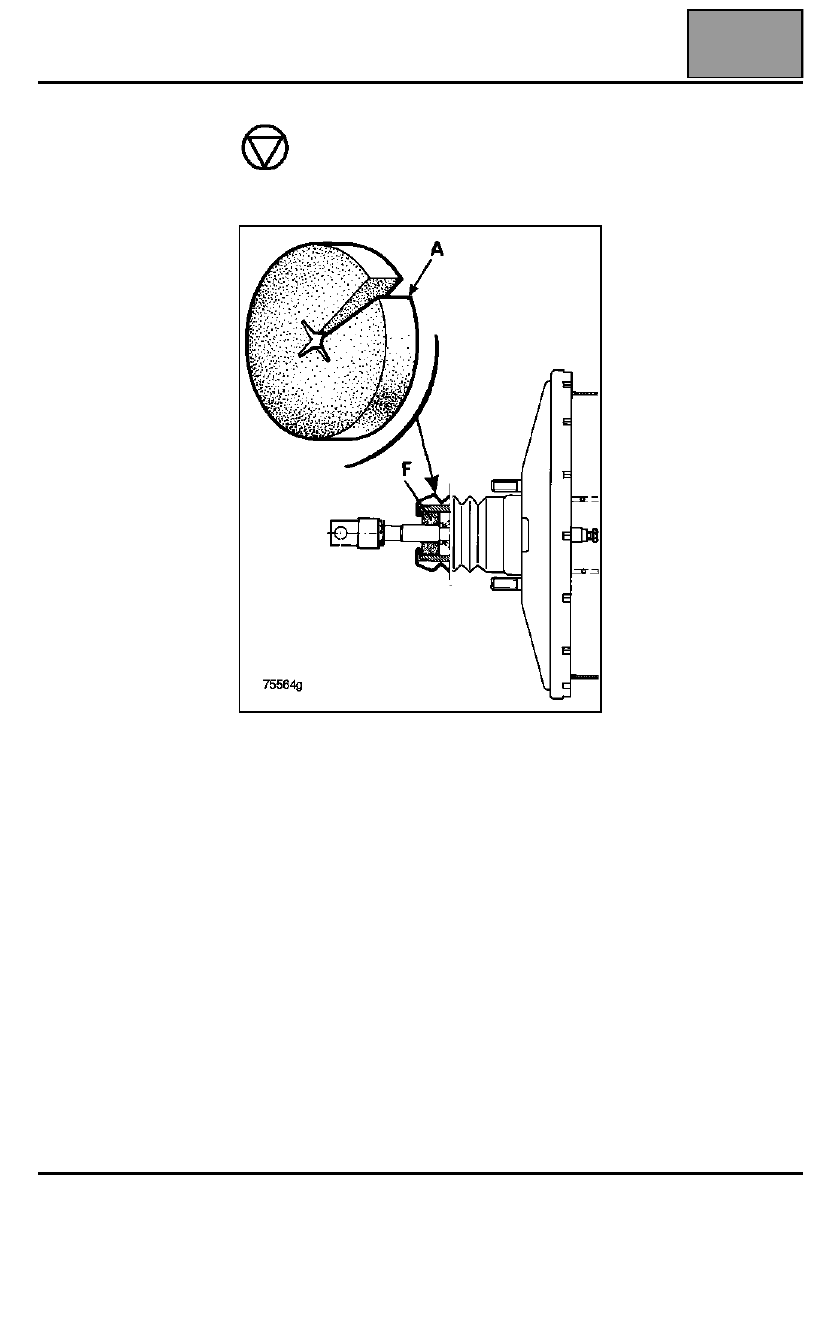

Bajo el pedalier, con ayuda de un destornillador o de
un gancho metálico, extraer el filtro usado (F).

Cortar en (A) el filtro nuevo (ver figura) y encajarlo
alrededor de la varilla, después hacerlo penetrar en su
alojamiento comprobando que se extienda en todo el
diámetro para evitar los pasos de aire no filtrado.

MANDO DE ELEMENTOS MECÁNICOS

Bomba de vacío

37A

37A-8

Bomba de vacío

Motor G9T

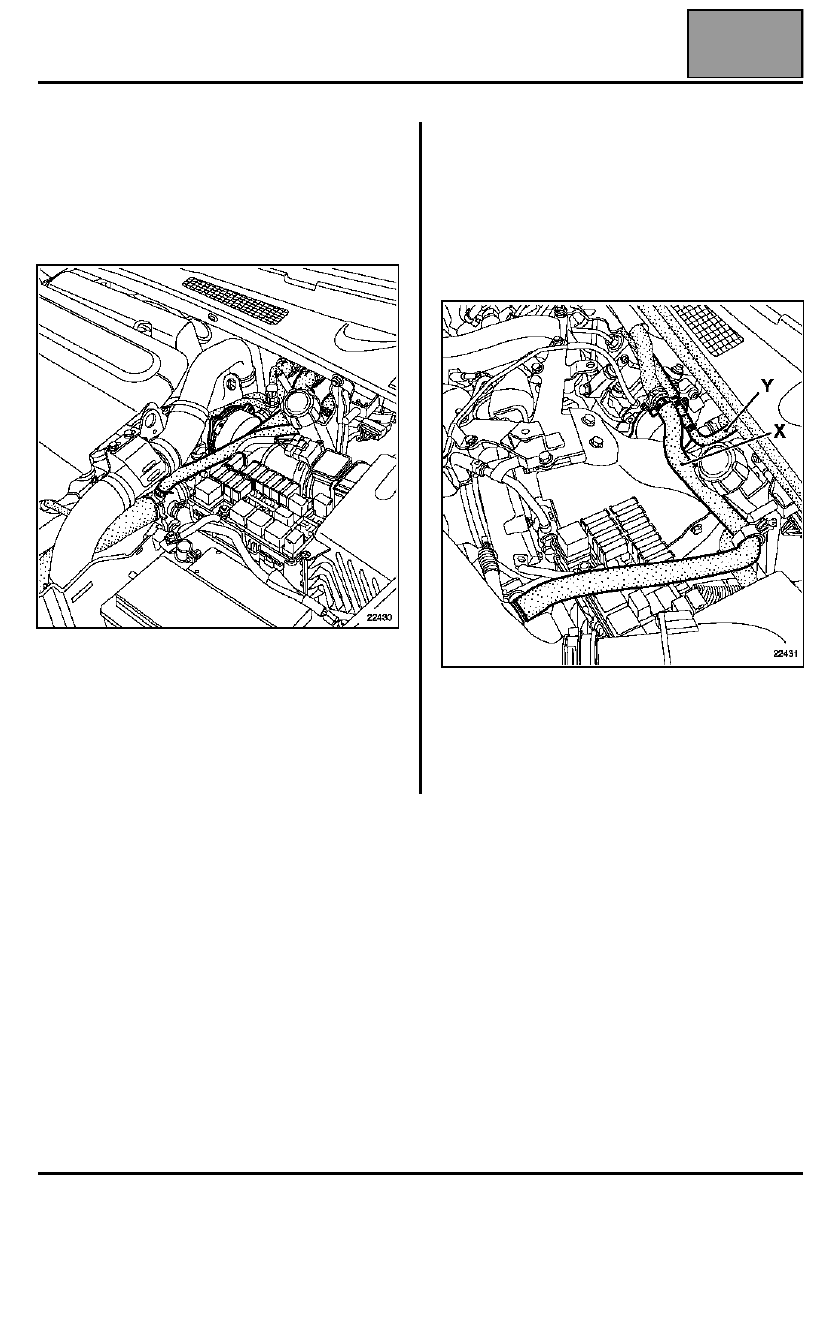

EXTRACCIÓN

Extraer:
– las fijaciones de la bomba de vacío,

– la bomba.

REPOSICIÓN

Montar en el sentido inverso de la extracción.

Motor P9X

EXTRACCIÓN

Extraer:
– el tubo del radiador (X),
– el tubo (Y),
– las fijaciones de la bomba de vacío,

– la bomba.

REPOSICIÓN

Montar en el sentido inverso de la extracción.
