MANDO DE ELEMENTOS MECÁNICOS

Bomba de frenos

37A

37A-1

137A

MANDO DE ELEMENTOS MECÁNICOS

Bomba de frenos

ATENCIÓN: prever la caída del líquido de freno,
para evitar el deterioro de las piezas mecánicas y
de carrocería en la periferia del sistema de
frenado.

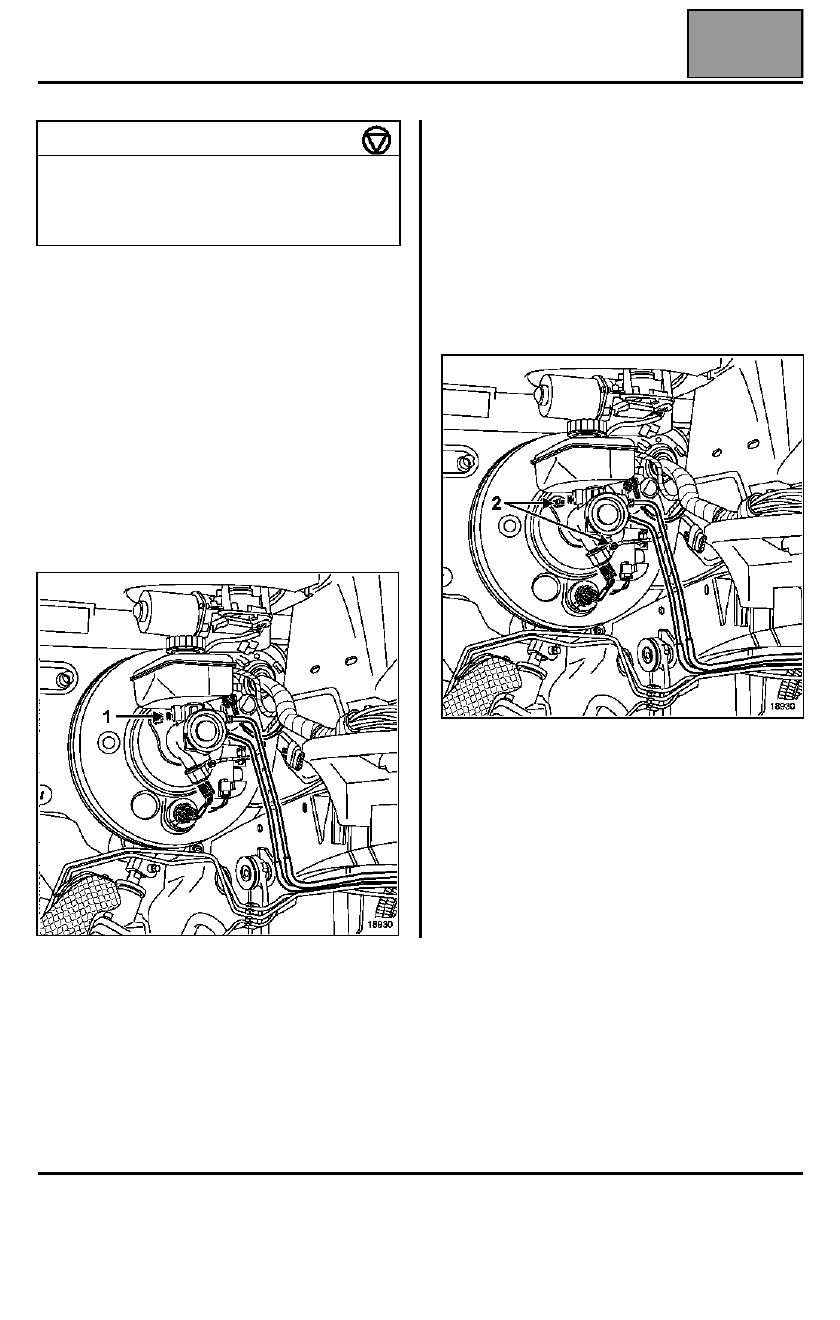

EXTRACCIÓN

Poner el vehículo sobre un elevador.

Extraer:
– la caja de resonancia de aire,
– el vaso de expansión,
– el conector del nivel del líquido de freno,
– el tornillo (1) de fijación del bocal en la bomba de

frenos.

Vaciar el bocal del líquido de freno. Extraerlo
utilizando un paño.

Extraer el conector del captador de presión en la
bomba de frenos.

Localizar los tubos de freno de la bomba de frenos.

Extraer:
– los tubos de freno de la bomba de frenos,
– las tuercas de fijación de la bomba de frenos en el

servofreno (2).

Extraer la bomba de frenos.

PARES DE APRIETE (en daN.m)

Tornillos del bocal de freno

0,35

Tubo de freno

1,4

Tuercas de fijación de la bomba de frenos

2,1

MANDO DE ELEMENTOS MECÁNICOS

Bomba de frenos

37A

37A-2

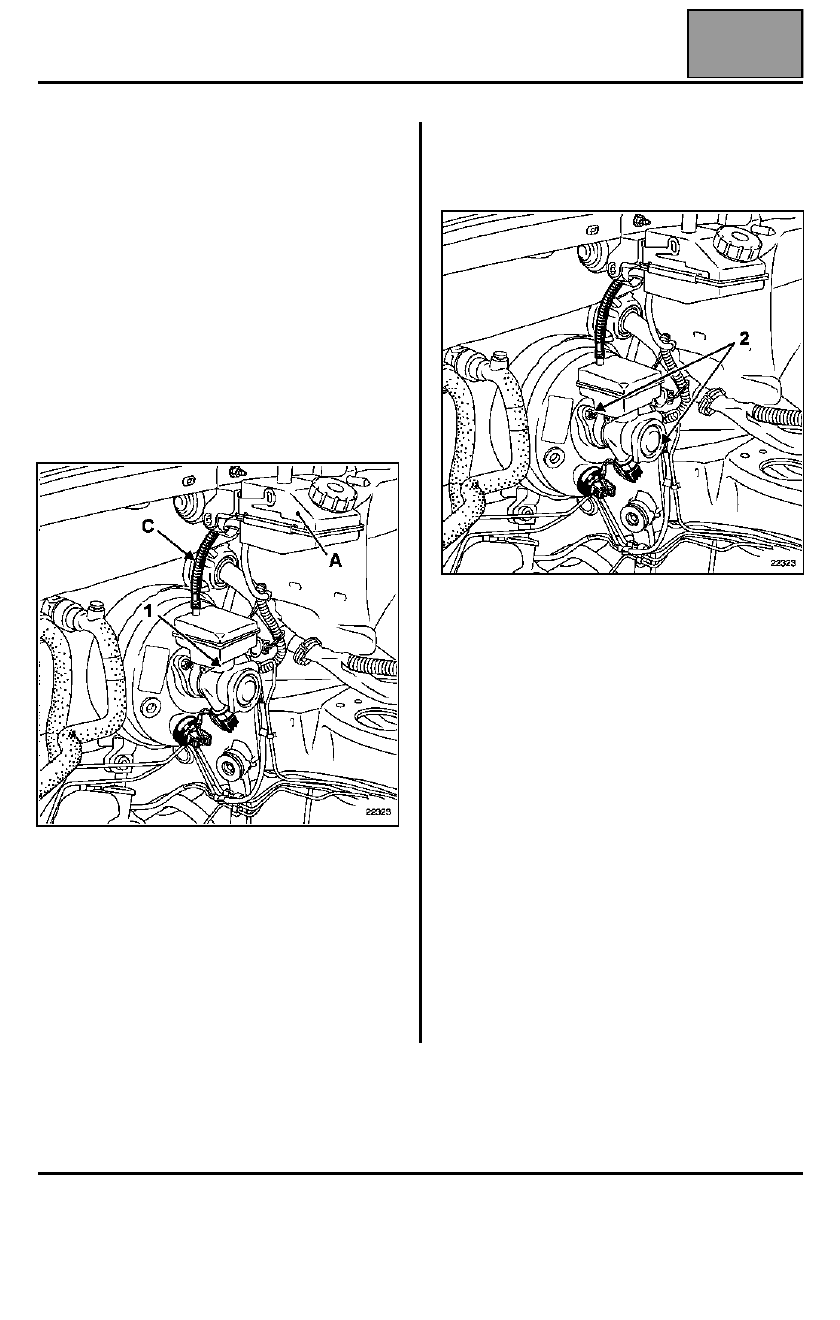

Particularidad para V4Y

ATENCIÓN: prever la caída del líquido de freno,
para evitar el deterioro de las piezas mecánicas y
de carrocería en la periferia del sistema de
frenado.

EXTRACCIÓN

Poner el vehículo sobre un elevador.

Extraer:
– la caja de resonancia de aire,
– el vaso de expansión,
– el conector del nivel del líquido de freno,
– el tornillo (1) de fijación del bocal en la bomba de

frenos.

Extraer simultáneamente:
– el bocal superior (A) del líquido de freno,
– el tubo de unión (C) entre los bocales superior e

inferior.

Vaciar el bocal superior.

Extraer el conector del captador de presión en la
bomba de frenos.

Localizar los tubos de freno de la bomba de frenos.

Extraer:
– los tubos de freno de la bomba de frenos,
– las tuercas (2) de fijación de la bomba de frenos en

el servofreno,

– la bomba de frenos.

Vaciar el líquido de freno del bocal inferior y de la
bomba de frenos.

REPOSICIÓN

Asegurarse de colocar la junta tórica del tubo de unión
entre los dos bocales. Asegurarse de que la junta
tórica esté correctamente posicionada en las
gargantas del tubo.

Efectuar una purga del circuito de freno según el
método correspondiente.

MANDO DE ELEMENTOS MECÁNICOS

Bomba de frenos

37A

37A-3

REPOSICIÓN

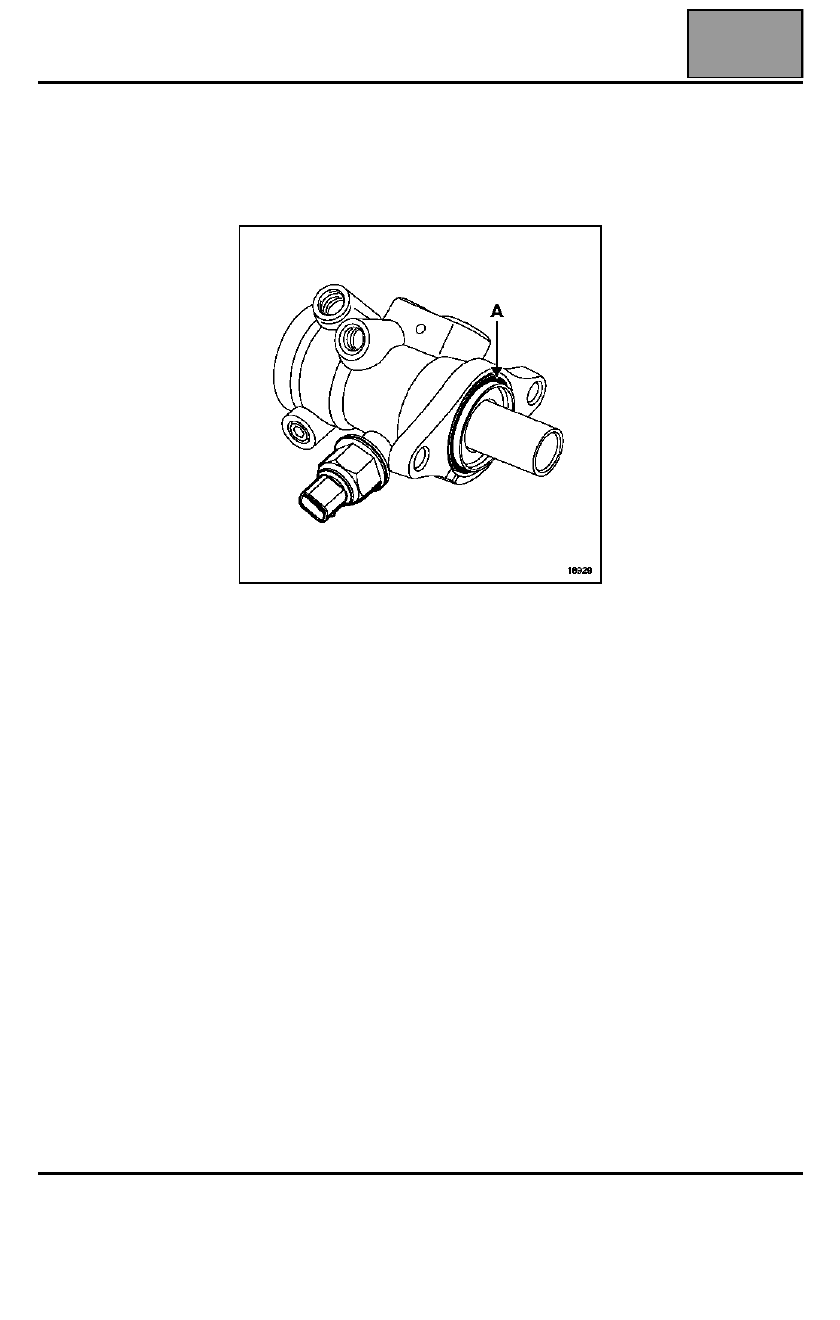

NOTA: la extracción de la bomba de frenos implica
obligatoriamente la sustitución de su junta (A) por
una nueva en el montaje.

Colocar la bomba de frenos alineada con el
servofreno, para que la varilla de empuje entre en el
alojamiento de la bomba de frenos.

Colocar:
– las canalizaciones de freno en función de su

marcado,

– el bocal del líquido de freno presionando para

encajarlo en la bomba de frenos,

– el tornillo de fijación del bocal del líquido de freno.

Purgar el circuito de frenado (consultar método de
purga).

MANDO DE ELEMENTOS MECÁNICOS

Servofreno

37A

37A-4

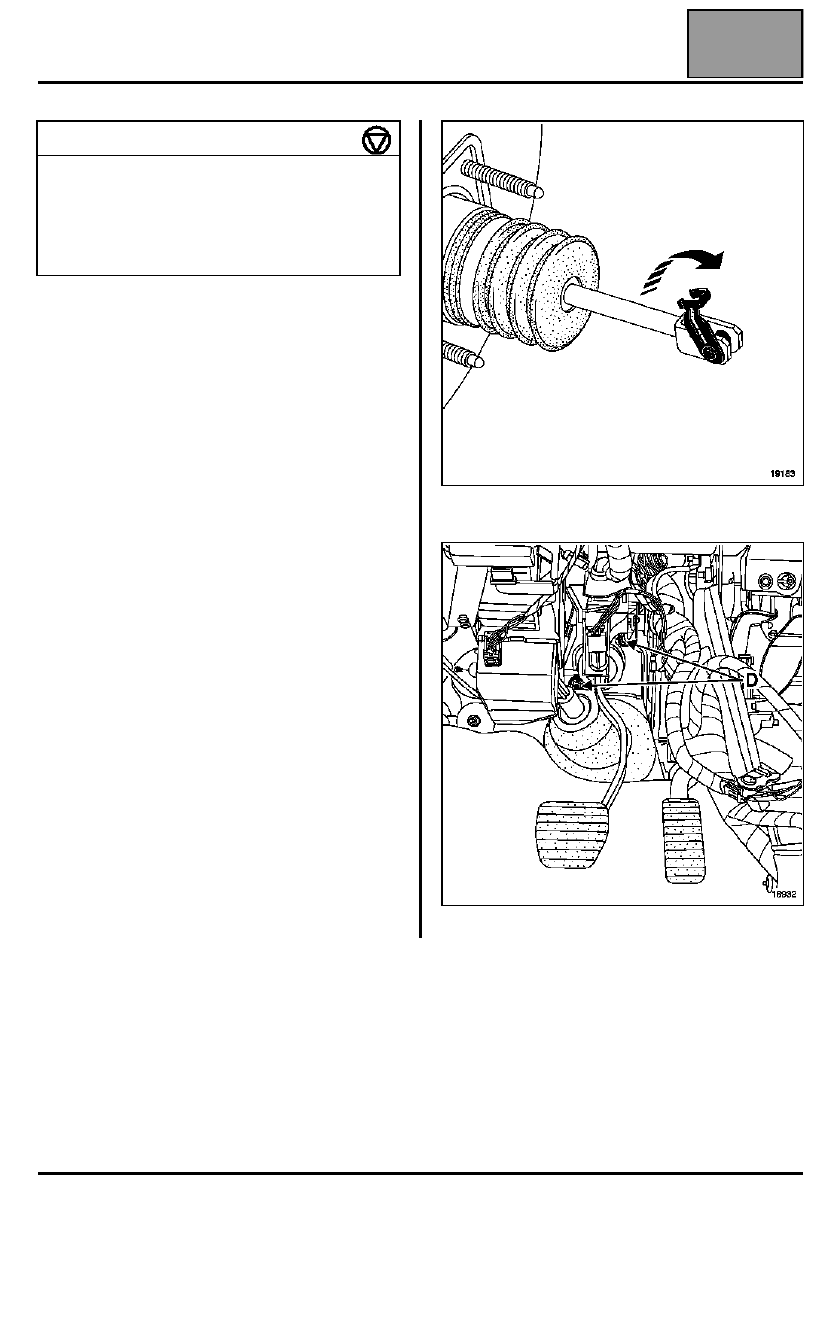

Servofreno

Poner el vehículo sobre un elevador.

ATENCIÓN: prever la caída del líquido de freno,
para evitar el deterioro de las piezas mecánica y
de carrocería en la periferia del sistema de
frenado.

EXTRACCIÓN

Extraer:
– el tubo de aire,
– la carcasa del filtro de aire,
– la caja porta-fusibles,
– la bomba de frenos (consultar el método),
– la válvula de retención en el servofreno,
– los conectores del servofreno.

En el habitáculo, extraer:
– el eje de la pinza del pedal de freno, de la varilla de

empuje del servofreno,

– las dos tuercas (D) de fijación del servofreno.

Extraer el servofreno.

PARES DE APRIETE (en daN.m)

Tornillos del bocal de freno

0,35

Tubo de freno

1,4

Tuercas de fijación de la bomba de frenos

2,1

Tuercas de fijación del servofreno

2,9
