MANDO DE ELEMENTOS MECÁNICOS

Flexible de freno

37A

37A-9

Flexible de freno

PRECAUCIONES A TOMAR EN LA EXTRACCIÓN-REPOSICIÓN DE UN RECEPTOR O DE UN FLEXIBLE DE
FRENO

Por razones de seguridad, para evitar que el flexible de freno quede retorcido y pueda hacer contacto con
un elemento de la suspensión, será necesario respetar el orden de las operaciones siguientes:

EXTRACCIÓN

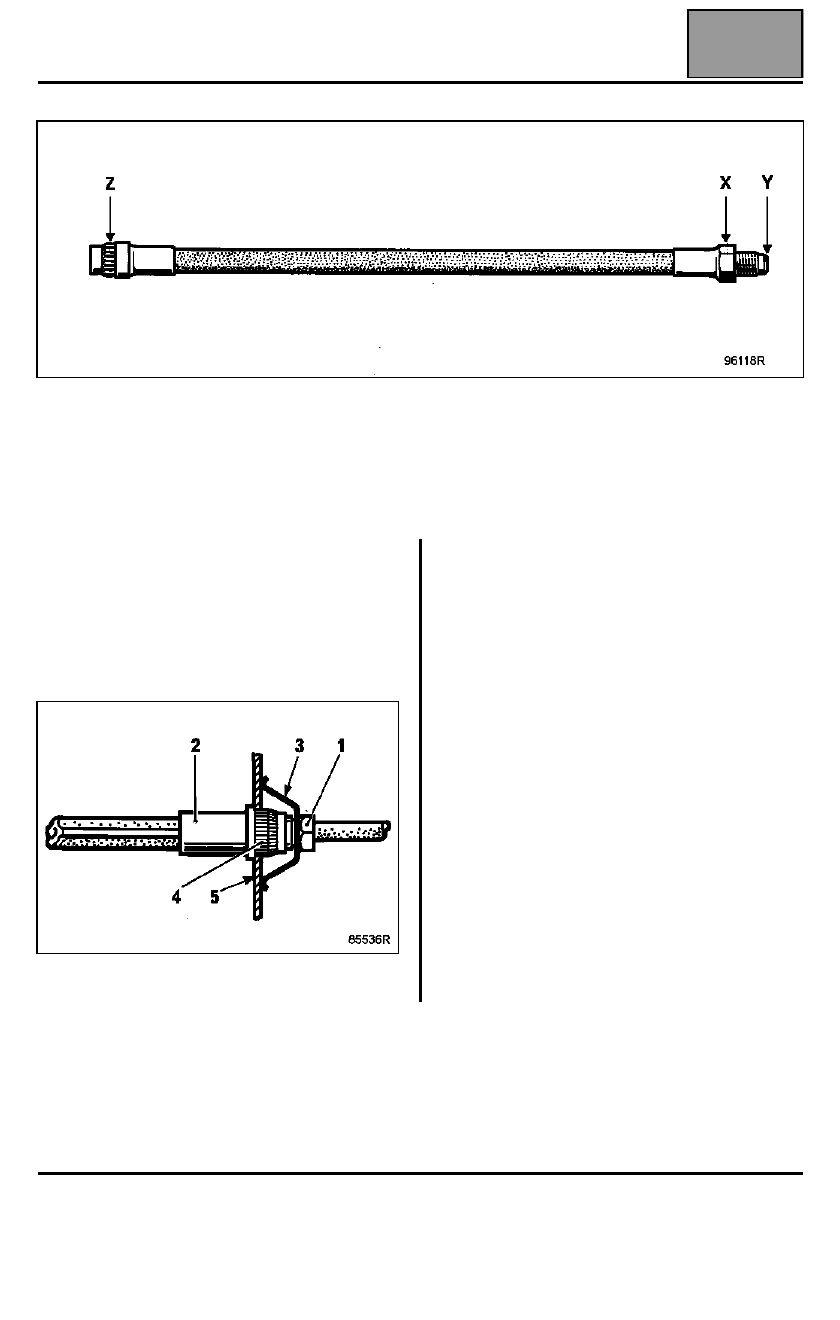

Aflojar el racor (1) de la canalización rígida sobre el
flexible (2) mediante una llave de tubo.

Desgrapar el pasador (3) levantando las patillas.

El flexible sale de la lámina de indexación.

Desatornillar el flexible del estribo y, eventualmente, el
estribo.

REPOSICIÓN

Montar el estribo sobre el freno. Atornillar el flexible
sobre aquel. Apretar al par de 1,4 daN.m.

Los flexibles deben montarse cuando el tren está en la
posición:
– ruedas colgando (suspensión colocada),
– tren alineado (ruedas rectas).

Posicionar el extremo hembra del flexible en la patilla
de fijación (5), sin que se retuerza. Verificar que la
contera (4) se introduce libremente en las
acanaladuras de la patilla. Colocar:
– el pasador (3),
– la canalización rígida sobre el flexible.

Procurar que el flexible no gire durante el apriete de
los tornillos.

Apretar el racor al par.

Purgar el circuito de frenado.

MANDO DE ELEMENTOS MECÁNICOS

Captador de posición del pedal de freno

37A

37A-10

Captador de posición del pedal de freno

EXTRACCIÓN

Sobre el soporte del pedal de freno, desconectar el
captador de posición del pedal de freno.

Efectuar un cuarto de vuelta en el sentido inverso a las
agujas del reloj.

Extraer el captador de posición del pedal.

REPOSICIÓN

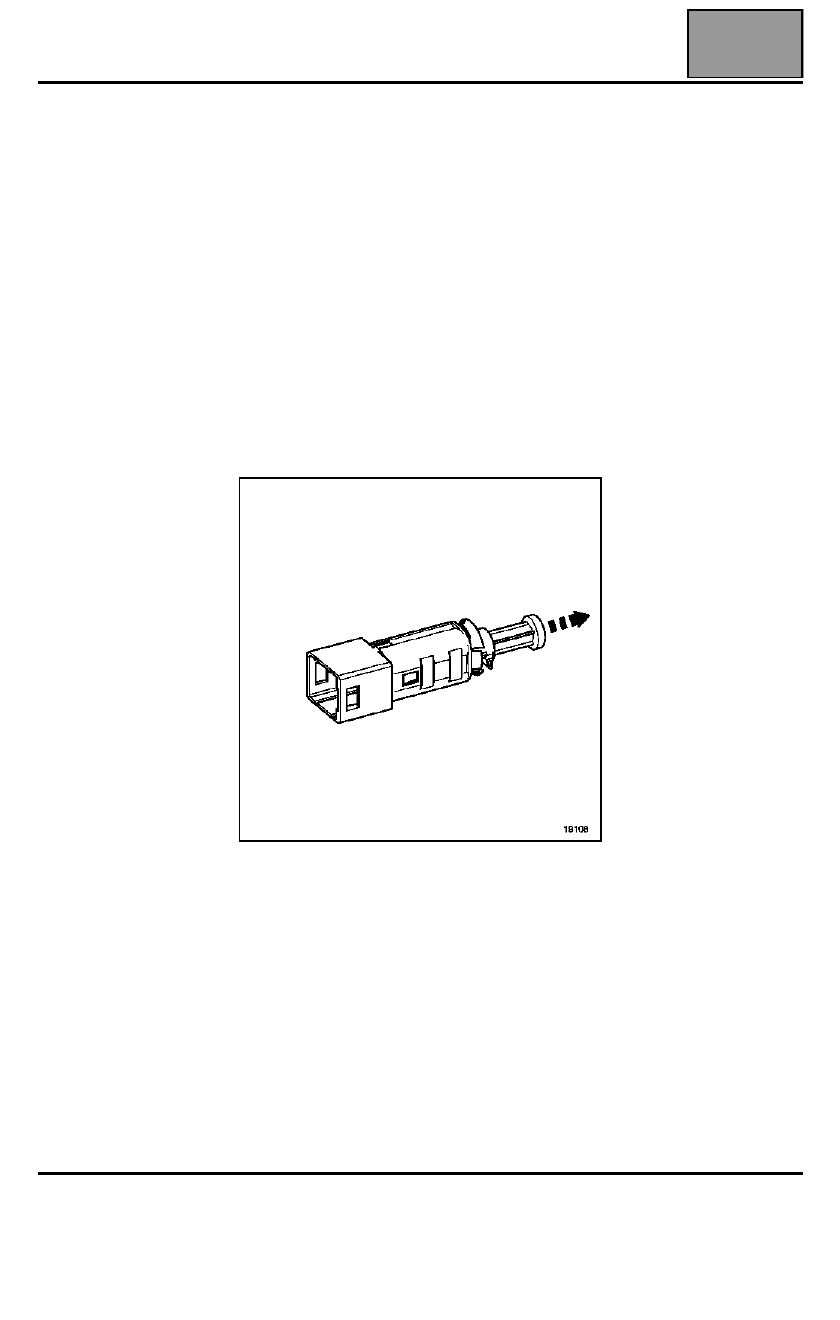

El captador de la posición del pedal de freno posee un
reglaje automático que se adapta en función de la
posición del pedal.

Antes de volverlo a montar, es necesario posicionarlo
en el mínimo tirando de él.

REPOSICIÓN

Posicionar el captador en su alojamiento y aplicar un
cuarto de vuelta en el sentido horario.

Conectar el conector del contactor de presión del
pedal de freno.

MANDO DE ELEMENTOS MECÁNICOS

Asistencia al frenado de urgencia

37A

37A-11

Asistencia al frenado de urgencia

CAPTADOR DE DESPLAZAMIENTO DE LA
MEMBRANA

EXTRACCIÓN

Extraer:
– el tubo de aire,
– la carcasa del filtro de aire,
– la caja porta-fusibles,
– el vaso de expansión.

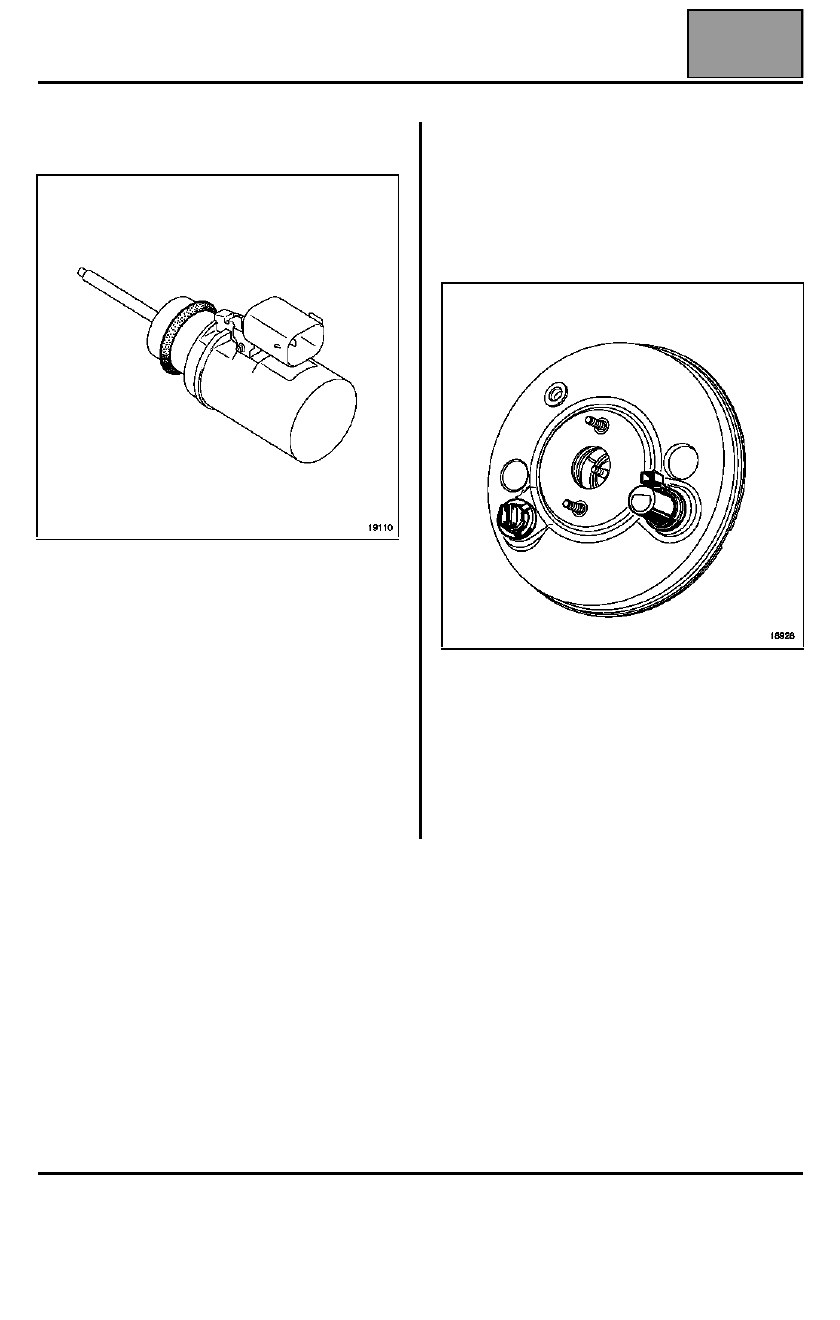

Desconectar el captador.

Mediante un destornillador pequeño empujar el clip de
fijación del captador.

Extraer el captador de desplazamiento de la
membrana.

REPOSICIÓN

ATENCIÓN: antes de colocar el captador de
desplazamiento de la membrana, es imperativo
sustituir su junta.

Posicionar el captador en el servofreno. Encajar
presionando la parte superior del captador.

MANDO DE ELEMENTOS MECÁNICOS

Reenvío de los pedales

37A

37A-12

DIRECCIÓN

A DERECHA

Reenvío de los pedales

EXTRACCIÓN

Extraer la columna de dirección (consultar el
capítulo 36B).

Extraer:
– la consola central,
– la distribución de aire central,
– el tablero de bordo (consultar el capítulo 83A).

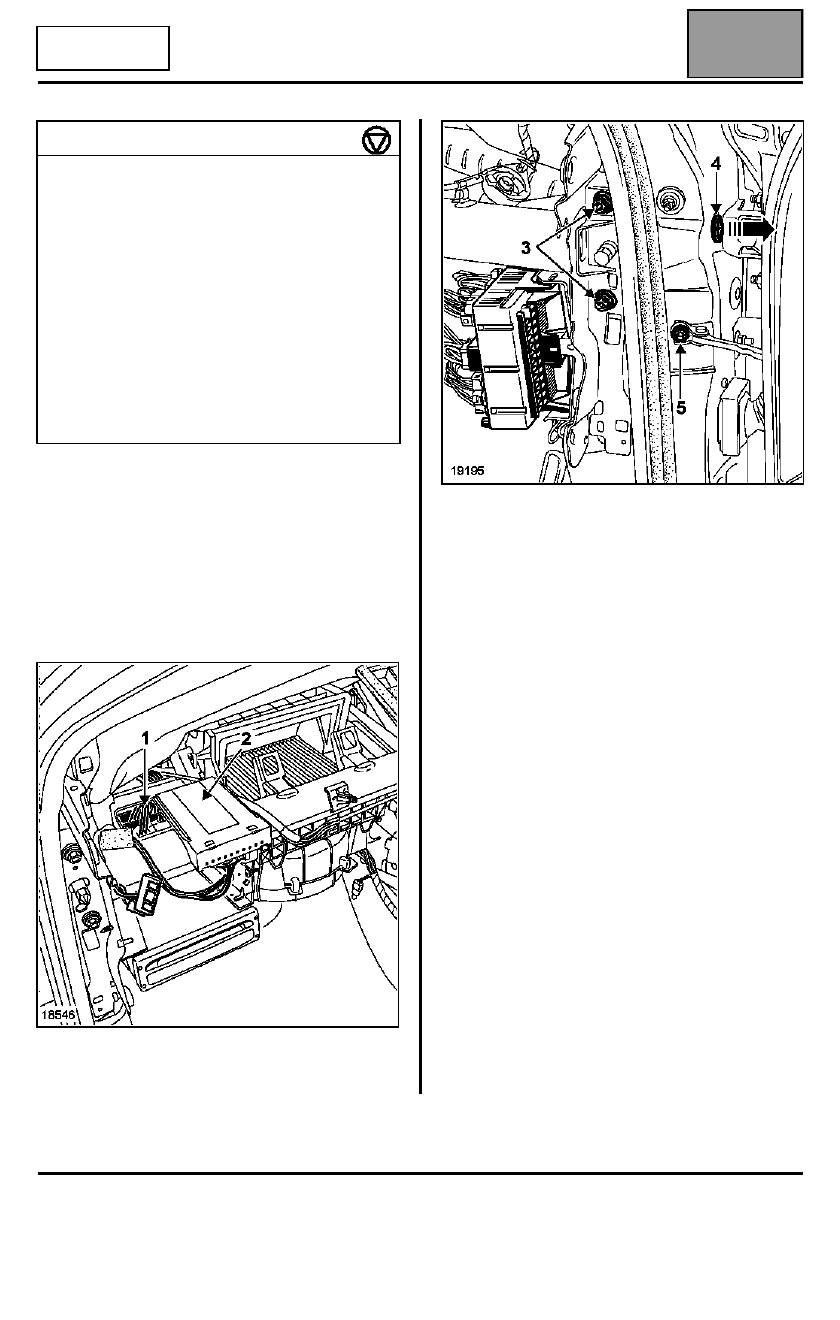

Extraer:
– la caja de Fusibles y Relés (1),
– el cajetín de síntesis de la palabra (2).

Extraer:
– los tornillos (5) del freno de puerta para permitir el

aflojado del tornillo (4) de la viga,

– los tornillos de fijación (3) y (4) de la viga,
– la viga del tablero de bordo.

PARES DE APRIETE (en daN.m)

Tornillos de pinza

2,1

Tornillos de fijación de la columna de
dirección

2,1

Tornillos de bloqueo eléctrico

0,8

Tornillos de coquilla inferior

0,2

Tornillos del volante

4,4

Tornillos de la chapa de refuerzo

2,1

Tuerca de la chapa de refuerzo

2,1

Tornillos de la viga de refuerzo

2,1

Tornillo lateral de la viga de refuerzo

0,8
