ELEMENTOS PORTADORES TRASEROS

Tren trasero

33A

33A-22

Sacar el cable de emergencia del tubo de guiado.

Soltar los captadores de velocidades de la rueda.

Desconectar:
– el captador de altura (según equipamiento),
– el conector de la unidad de mando del freno de

aparcamiento,

– los racores hidráulicos.

Desgrapar:
– los tubos hidráulicos,
– los cableados eléctricos.

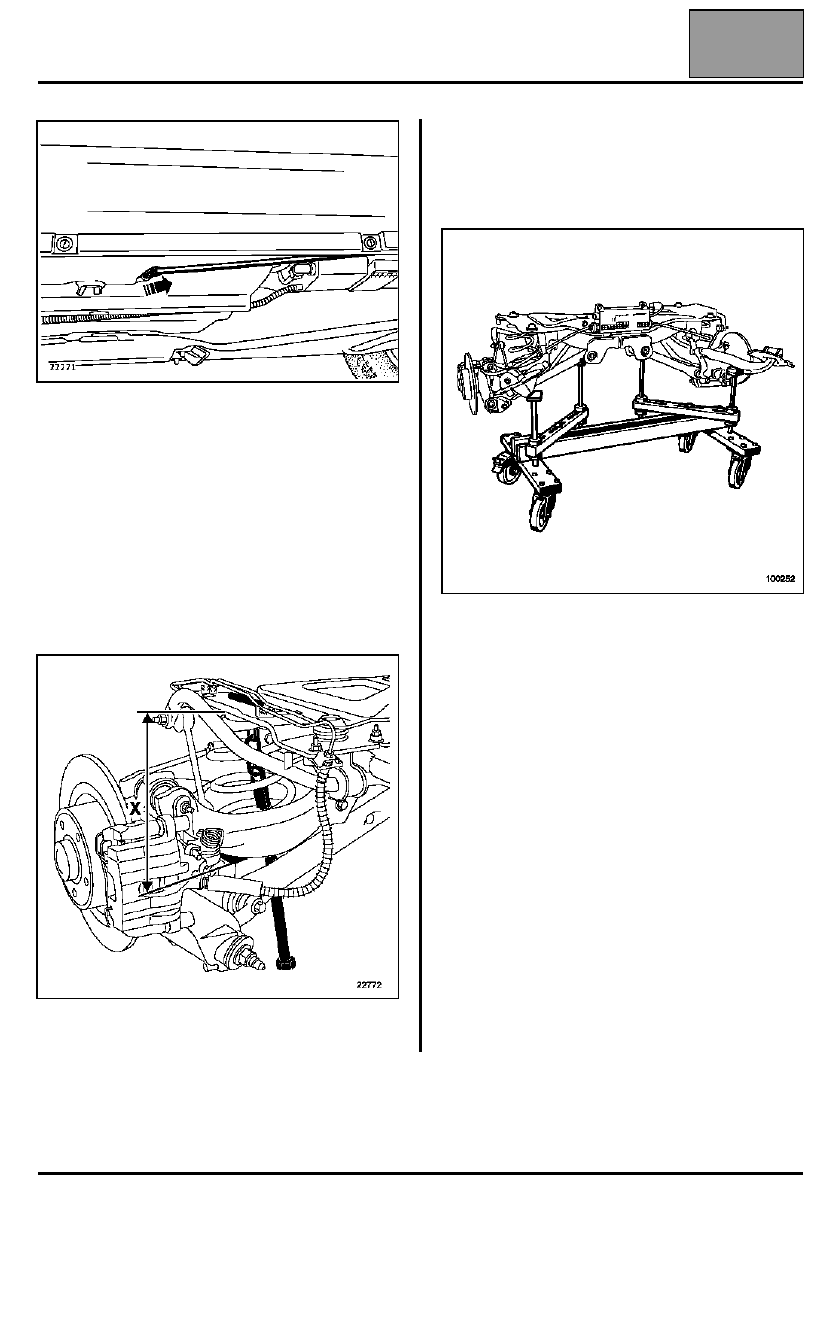

Colocar el útil Sus. 1656. Actuar en el útil para obtener
la cota X = 21 cm

±±±±

 0,5 cm.

Extraer:
– los tornillos de fijación de los apoyos,
– el tirante trasero,
– los tornillos de fijación de los amortiguadores,
– los amortiguadores.

Colocar el Mot. 1390 bajo la cuna.
Tener la precaución de que el conjunto "cuna-tren"
esté correctamente enganchado en el útil.

Extraer:
– los tornillos de fijación de la cuna,
– el tren trasero.

Edición 3

ELEMENTOS PORTADORES TRASEROS

Tren trasero

33A

33A-23

REPOSICIÓN

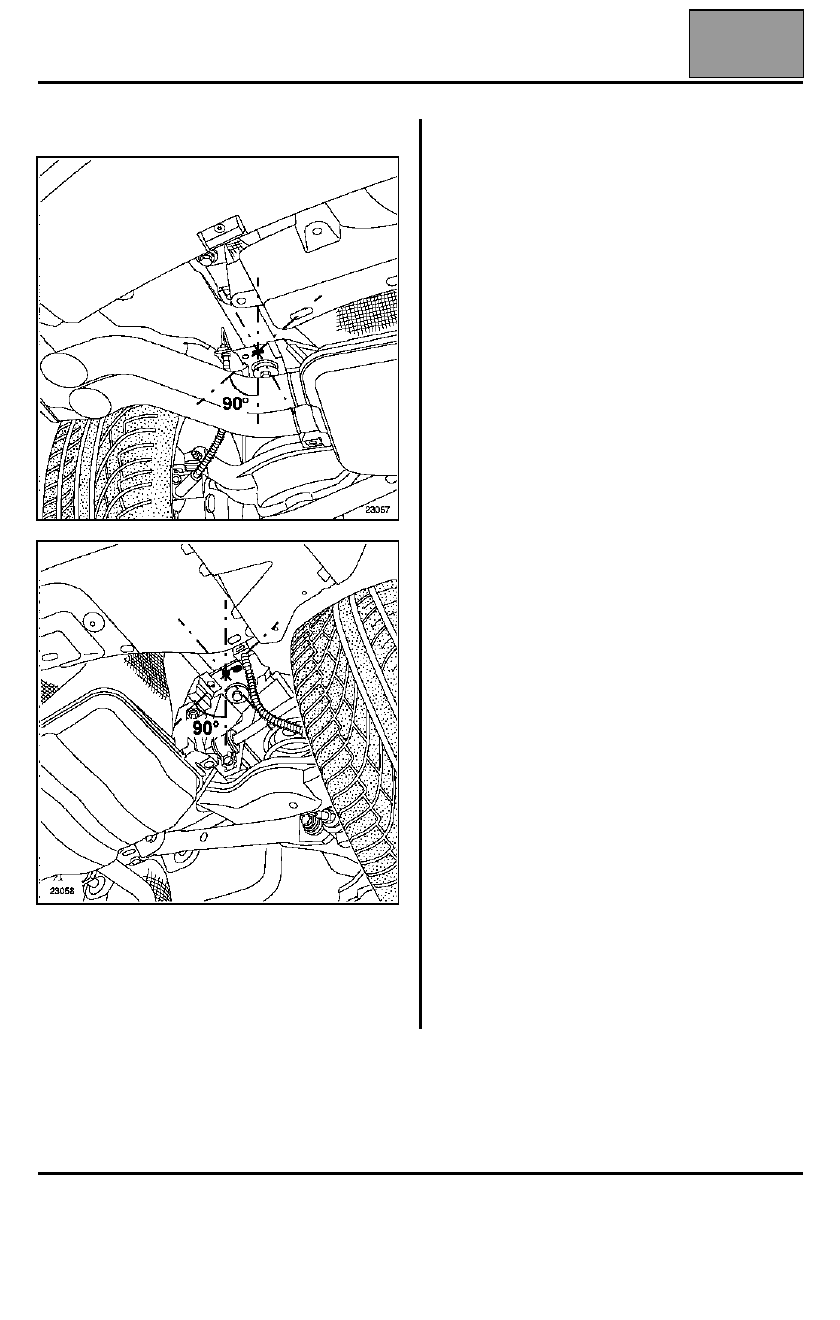

Colocar espigas de centrado (tubo o cilindro de
diámetro 10,2 mm). Orientar las espigas
perpendicularmente a la cuna y a los largueros
traseros. Esta operación permite realizar un
alineamiento correcto del tren trasero y del eje de la
carrocería.

ATENCIÓN: no estropear el absorbedor de
vapores de gasolina de la boca de llenado del
depósito.

Colocar:
– el tren trasero,
– los dos tornillos (arandela ancha) de fijación de la

cuna en la parte trasera de la cuna,

– los dos tornillos (arandela estrecha) de fijación de la

cuna en la parte delantera de la cuna,

– el tirante trasero,
– los tornillos de fijación de los apoyos,
– los amortiguadores
– los tornillos de fijación de los amortiguadores.

Conectar:
– el captador de altura (según equipamiento),
– el conector de la unidad de mando del freno de

aparcamiento automático,

– los racores hidráulicos.

Grapar:
– los tubos hidráulicos,
– los cableados eléctricos.

Colocar:
– los captadores de velocidades de la rueda,
– el cable de emergencia,
– la empuñadura,
– la pantalla térmica,
– el silencioso.

Retirar el útil Sus. 1656.

Purgar el circuito de frenado (consultar el método
correspondiente).

Pisar varias veces el pedal del freno para poner en
contacto los pistones, las pastillas y los discos.
Verificar el nivel del líquido de freno.

Edición 3

ELEMENTOS PORTADORES TRASEROS

Tren trasero

33A

33A-24

Conectar la batería.

Colocar las ruedas.

Apretar, al par preconizado, los tornillos de las ruedas.

Controlar los ángulos de caída y de paralelismo
trasero y delantero.

El reglaje de la caída trasera impone el reglaje del
paralelismo trasero y del paralelismo delantero.

Según el equipamiento del vehículo, controlar y reglar:
– el regulador de velocidades con control de distancia

(consultar el método correspondiente en el
capítulo 83D),

– los faros con lámpara de xenón (consultar el método

correspondiente en el capítulo 83C).

Edición 3

ELEMENTOS PORTADORES TRASEROS

Brazo superior

33A

33A-25

Brazo superior

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Sujetar el vehículo sobre el elevador mediante correas
de seguridad (consultar el capítulo 02A).

Extraer:
– los muelles (consultar el método correspondiente),
– el portamanguetas del mismo lado que el brazo

superior debe ser extraído (consultar el método
correspondiente),

– el tirante trasero (consultar el método

correspondiente),

– la bieleta de la barra estabilizadora,
– según el equipamiento del vehículo; la bieleta del

captador de altura,

– el tornillo de fijación del brazo superior,
– el brazo superior.

REPOSICIÓN

Colocar el brazo superior.

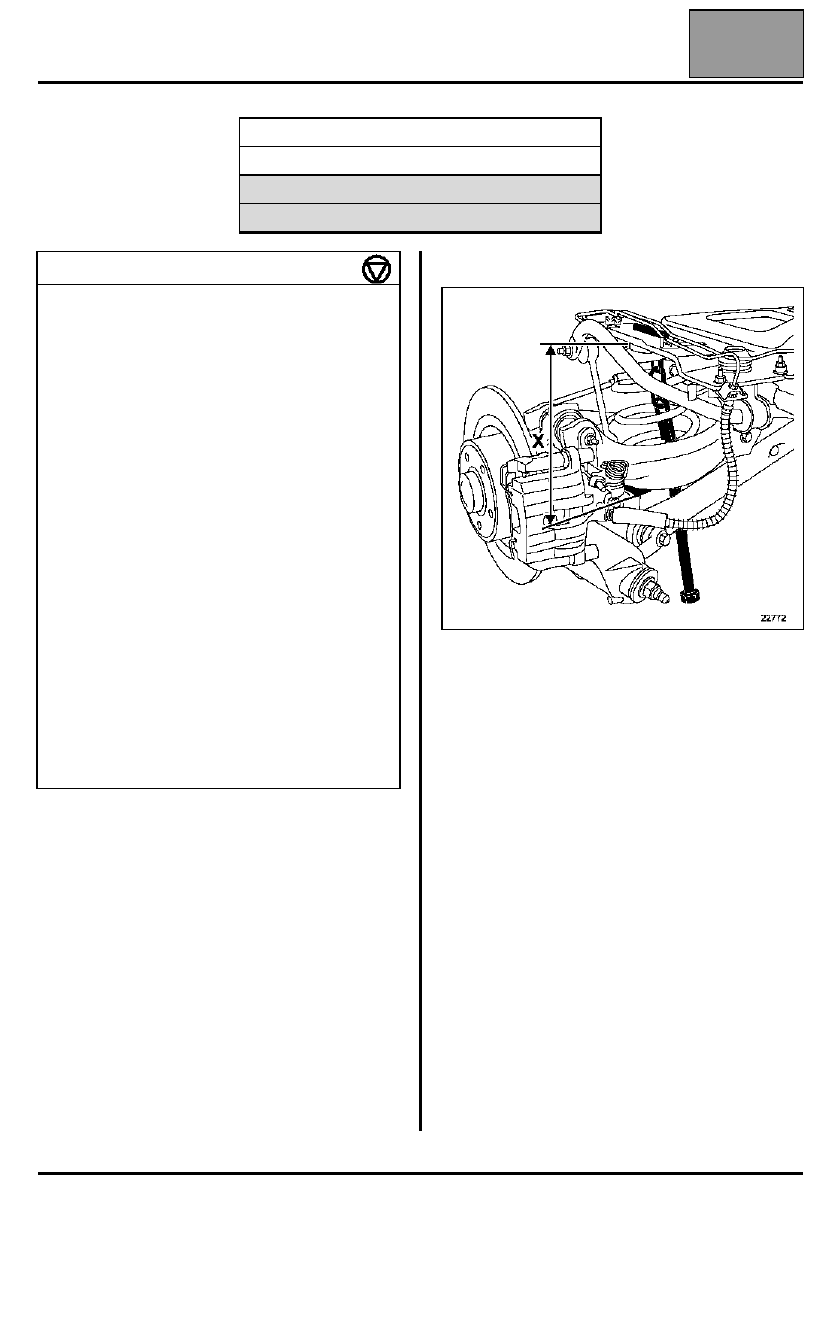

Colocar el útil Sus. 1656 en el brazo superior. Actuar
en el útil para obtener la cota X = 21 cm

±±±±

 0,5 cm.

Poner el tornillo de fijación del brazo superior en la
cuna. Orientar la cabeza del tornillo en la parte
delantera de la cuna. Apretar al par preconizado esta
fijación.

Colocar:
– la bieleta de la barra estabilizadora en el brazo

superior,

– según el equipamiento del vehículo; la bieleta del

captador de altura,

– el tirante trasero (consultar el método

correspondiente),

– el portamanguetas del mismo lado que el brazo

superior debe ser extraído (consultar el método
correspondiente),

– los muelles (consultar el método correspondiente).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de rueda
M12 x 150
M14 x 150

11
13

Tornillos de fijación del estribo de freno
(columnetas)

  6,2

Tuerca de fijación de la bieleta de la barra
estabilizadora

  6,2

Bulón de fijación inferior del
portamanguetas

23

Tornillos de fijación del amortiguador

10,5

Bulón de fijación superior del
portamanguetas

10,5

Tornillos de fijación de la cuna

  6,2

Tornillo de purga del estribo

  0,8

Tornillos de fijación del apoyo del brazo
longitudinal

  6,2

Tornillos de fijación del soporte de
estribo

10,5

Racor hidráulico de los frenos

  1,4

Bulón de fijación del brazo superior

10,5
