Renault Vel Satis. Manual - parte 160

ELEMENTOS PORTADORES TRASEROS

Barra estabilizadora

33A

33A-18

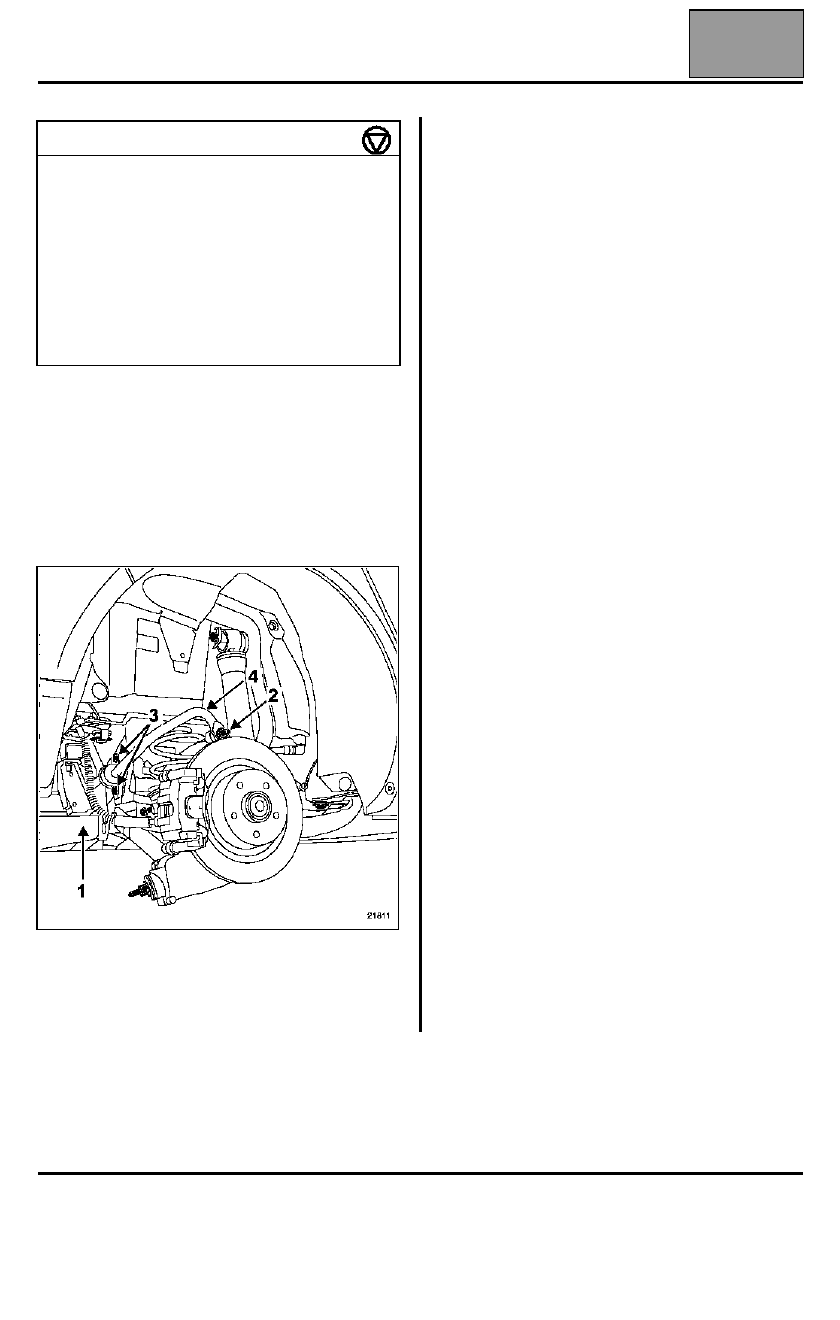

Barra estabilizadora

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– las ruedas traseras,
– el silencioso (1) (consultar el método

correspondiente).

Extraer:
– las tuercas de fijación superior de las bieletas de la

barra estabilizadora (2),

– los tornillos de fijación de los apoyos (3),
– la barra estabilizadora (4).

REPOSICIÓN

Colocar:
– la barra estabilizadora,
– los tornillos de fijación de los apoyos; apretar al par

preconizado,

– las tuercas de fijación superior de las bieletas de la

barra estabilizadora; apretar al par preconizado,

– el silencioso,
– las ruedas traseras; apretar al par preconizado.

PARES DE APRIETE (en daN.m)

Tornillos de ruedas
M12 x 150
M14 x 150

11
13

Tuerca de fijación superior de la bieleta
de la barra estabilizadora

  6,2

Tornillos de fijación de los apoyos de la
barra estabilizadora

  6,2

Bulón de la abrazadera de línea del
escape

  2,5

Edición 3

ELEMENTOS PORTADORES TRASEROS

Muelle

33A

33A-19

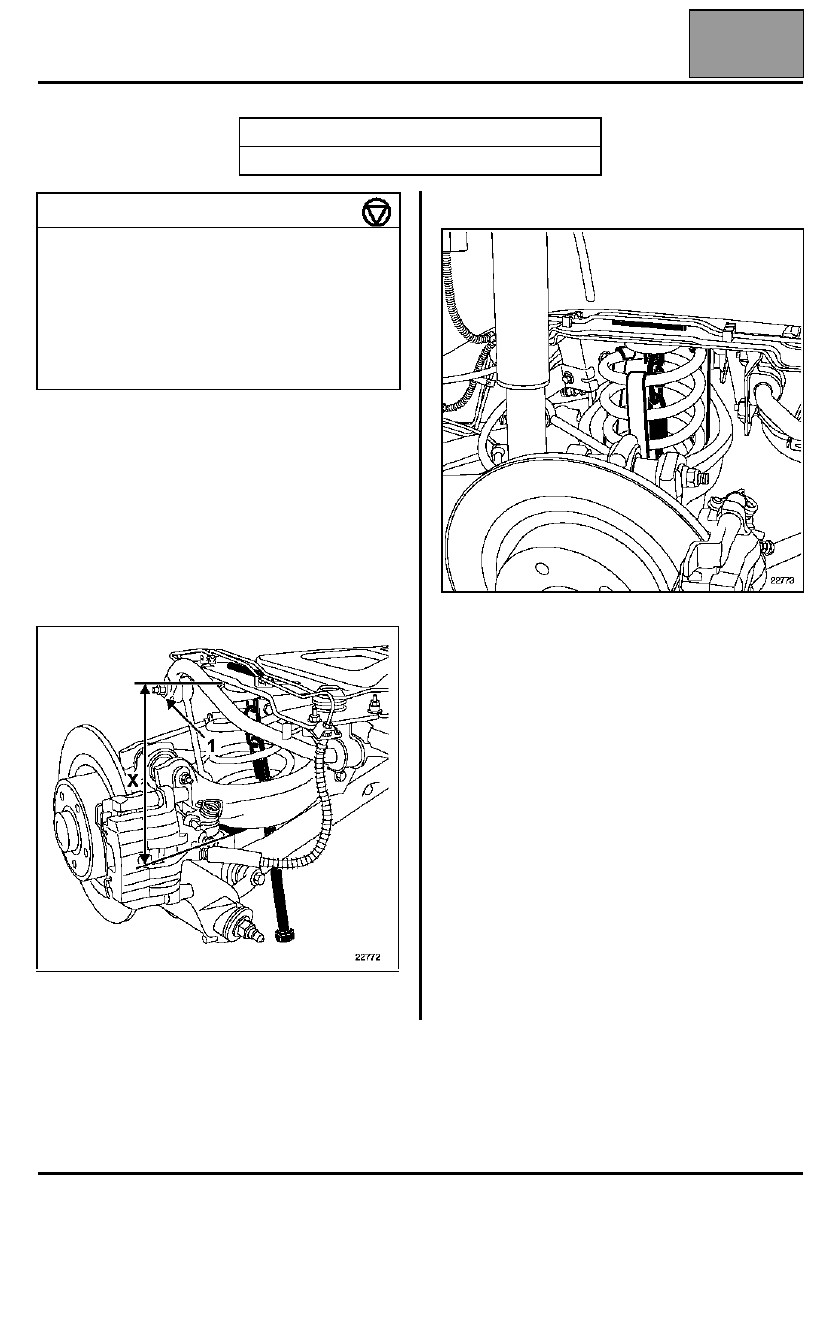

Muelle

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– las ruedas traseras,
– las tuercas de fijación superior de las bieletas

izquierda y derecha (1) de la barra estabilizadora.

Pivotar la barra estabilizadora.

Colocar el útil Sus. 1656. Actuar en el útil para obtener
la cota X = 21 cm

±±±±

 0,5 cm.

Quitar el tornillo de fijación inferior del amortiguador.

Enroscar el útil Sus. 1656 con el fin de colocar las tres
garras en el muelle.

Aflojar el útil Sus. 1656 para liberar el conjunto muelle
y garras. Presionar en el semi-tren y extraer el
conjunto muelle y garras.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

PARES DE APRIETE (en daN.m)

Tornillos de rueda
M12 x 150
M14 x 150

11
13

Tuerca de fijación superior de la bieleta
de la barra estabilizadora

  6,2

Tornillos de fijación inferior del
amortiguador

10,5

Edición 3

ELEMENTOS PORTADORES TRASEROS

Muelle

33A

33A-20

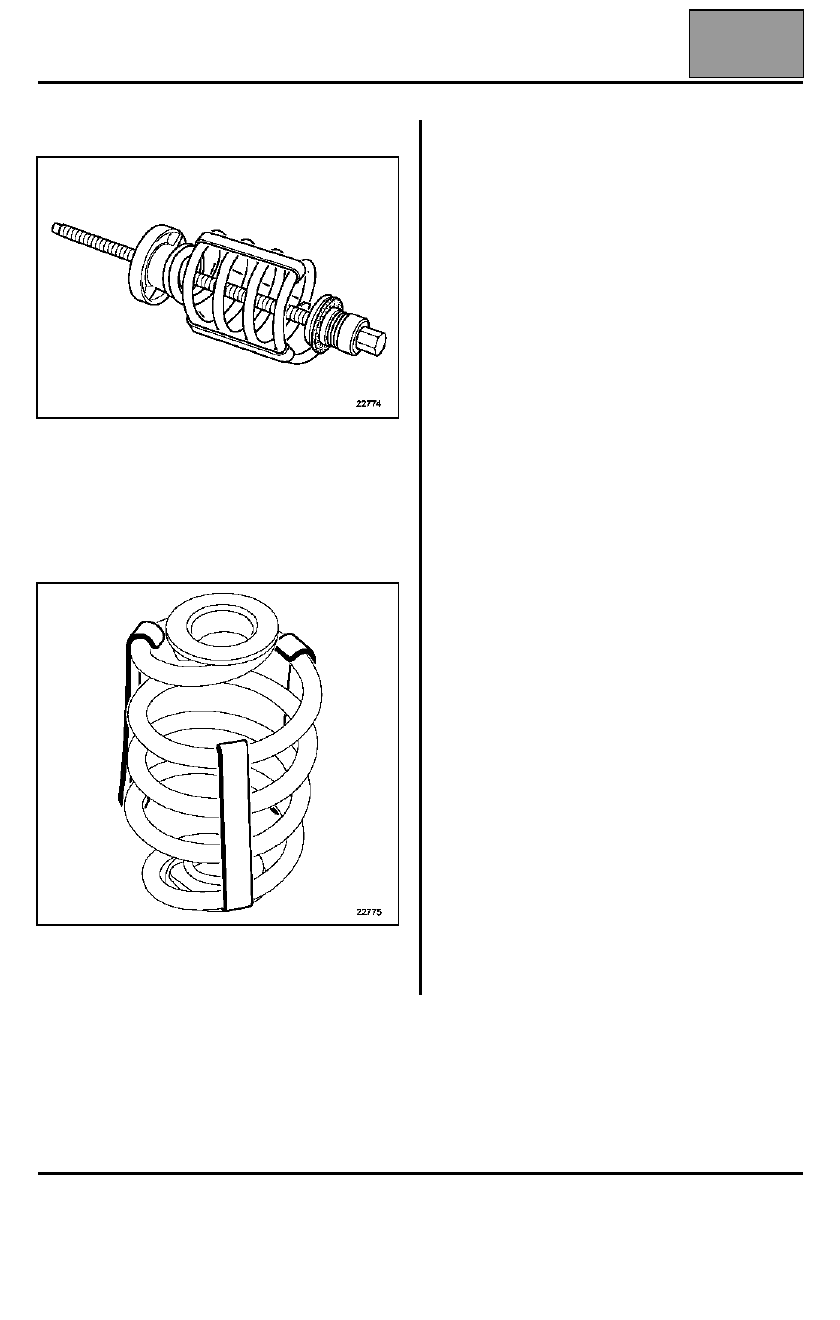

CAMBIO DEL MUELLE

Colocar el útil Sus. 1656 en el muelle.

Atornillar éste para liberar las garras.

Aflojar el útil Sus. 1656. Cambiar el muelle.

Colocar el útil Sus. 1656 en el muelle nuevo.

Atornillar éste para colocar las garras.

Retirar el útil Sus. 1656.

REPOSICIÓN

Verificar el estado de las arandelas de goma y
sustituirlas si es necesario.

Presionar en el semi-tren e insertar el conjunto muelle
y garras.

Colocar el útil Sus. 1656. Actuar sobre el útil para
liberar las garras.

Aflojar el útil Sus. 1656 para obtener la cota
X = 21 cm

±±±±

 0,5 cm.

Colocar el tornillo inferior del amortiguador y apretarlo
al par preconizado.

Retirar el útil Sus. 1656.

Pivotar la barra estabilizadora.

Colocar:
– las tuercas de fijación superior de las bieletas

izquierda y derecha de la barra estabilizadora;
apretar al par preconizado,

– las ruedas traseras; apretar al par preconizado.

Edición 3

ELEMENTOS PORTADORES TRASEROS

Tren trasero

33A

33A-21

Tren trasero

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Sujetar el vehículo sobre el elevador mediante correas
de seguridad (consultar el capítulo 02A).

Desconectar la batería.

Colocar un aprieta-pedal para limitar la salida del
líquido de freno.

Quitar las ruedas traseras.

Extraer el silencioso (consultar el método
correspondiente).

Extraer la pantalla térmica.

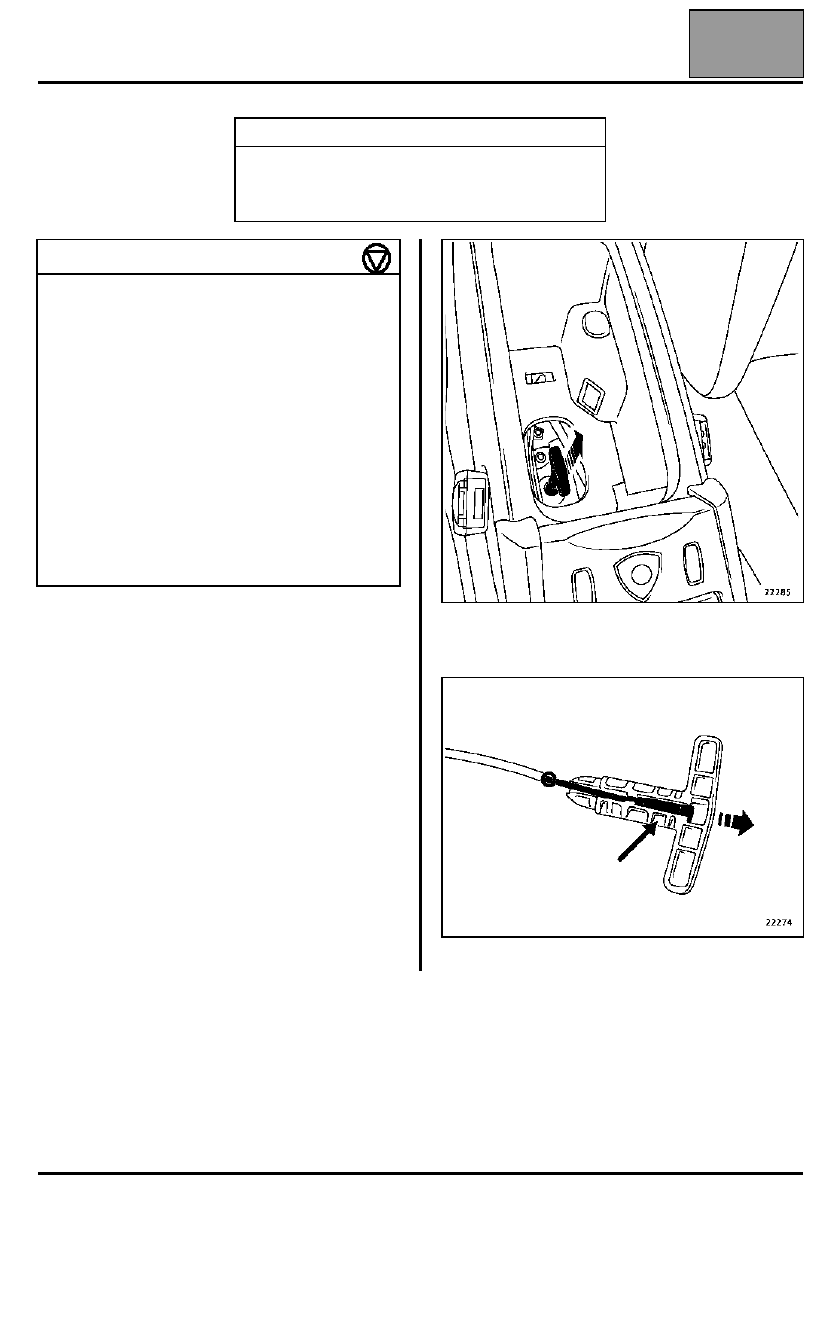

Tirar de la empuñadura de seguridad; desbloquear el
freno de aparcamiento.

Soltar la virola del cable de emergencia.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

Mot. 1390Soporte para extracción - reposición

de órganos

PARES DE APRIETE (en daN.m)

Tornillos de rueda
M12 x 150
M14 x 150

11
13

Tornillos de fijación del soporte de
estribo

10,5

Tornillos de fijación del estribo de freno
(columnetas)

  6,2

Flexible de freno

  1,4

Tornillos de fijación del apoyo

  6,2

Tornillos de fijación del tirante

  6,2

Tornillos de fijación del amortiguador

10,5

Tornillos de fijación de la cuna

  6,2

Edición 3
