ELEMENTOS PORTADORES TRASEROS

Amortiguador

33A

33A-10

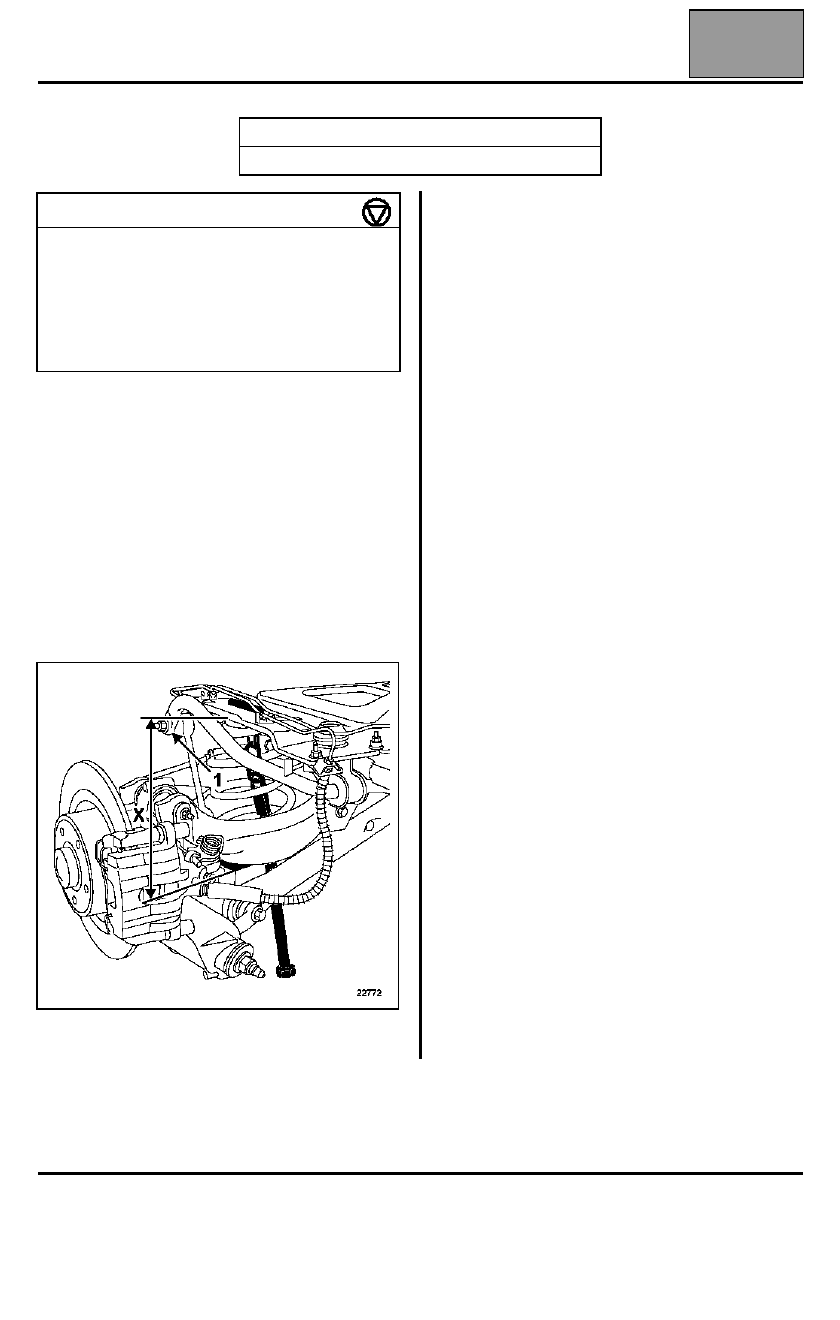

Amortiguador

Este método permite intervenir en un solo
amortiguador a la vez. Este método debe ser repetido
íntegramente durante una intervención en el segundo
amortiguador.

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– la rueda,
– la tuerca superior de la bieleta de la barra

estabilizadora (1).

Colocar el útil Sus. 1656. Actuar en el útil para obtener
la cota X = 21 cm

±±±±

 0,5 cm.

Extraer:
– los tornillos de fijación del amortiguador,
– el amortiguador.

NOTA: los amortiguadores se almacenan
horizontalmente. En estas condiciones, es posible que
los amortiguadores destinados a trabajar
verticalmente se desceben.

Por consiguiente, antes de posicionar el amortiguador
en el tren trasero, practicar en posición vertical
algunos bombeos manuales en el vástago del
amortiguador.

REPOSICIÓN

Colocar:
– el amortiguador,
– los tornillos de fijación del amortiguador; apretar al

par preconizado.

Retirar el útil.

Colocar:
– la tuerca superior de la bieleta de la barra

estabilizadora; apretar al par preconizado,

– la rueda; apretar al par preconizado.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

PARES DE APRIETE (en daN.m)

Tornillos de ruedas
M12 x 150
M14 x 150

11
13

Tornillos de fijación del amortiguador

10,5

Tuerca de fijación superior de la bieleta
de la barra estabilizadora

  6,2

Edición 3

ELEMENTOS PORTADORES TRASEROS

Portamanguetas

33A

33A-11

Portamanguetas

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– la rueda,
– la tuerca superior de la bieleta de la barra

estabilizadora (4).

Colocar el útil Sus. 1656. Actuar en el útil para obtener
la cota X = 21 cm

±±±±

 0,5 cm.

Extraer:
– el disco de freno (consultar el método

correspondiente),

– el amortiguador (consultar el método

correspondiente).

Soltar el captador de velocidades de la rueda.

Extraer:
– el bulón de fijación superior del portamanguetas,
– el bulón de fijación inferior del portamanguetas,
– el portamanguetas.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Retirar el útil Sus. 1656.

Controlar los ángulos de caída y de paralelismo
trasero y delantero.

El reglaje de la caída trasera impone el reglaje del
paralelismo trasero y del paralelismo delantero.

Según el equipamiento del vehículo, controlar y reglar:
– el regulador de velocidades con control de distancia

(consultar el método correspondiente en el
capítulo 83D),

– los faros con lámpara de xenón (consultar el método

correspondiente en el capítulo 83C).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

PARES DE APRIETE (en daN.m)

Tornillos de ruedas
M12 x 150
M14 x 150

11
13

Tuerca de fijación superior de la bieleta
de la barra estabilizadora

  6,2

Bulón de fijación inferior del
portamanguetas

23

Bulón de fijación superior del
portamanguetas

10,5

Tornillos de fijación del amortiguador

10,5

Edición 3

ELEMENTOS PORTADORES TRASEROS

Brazo vertical

33A

33A-12

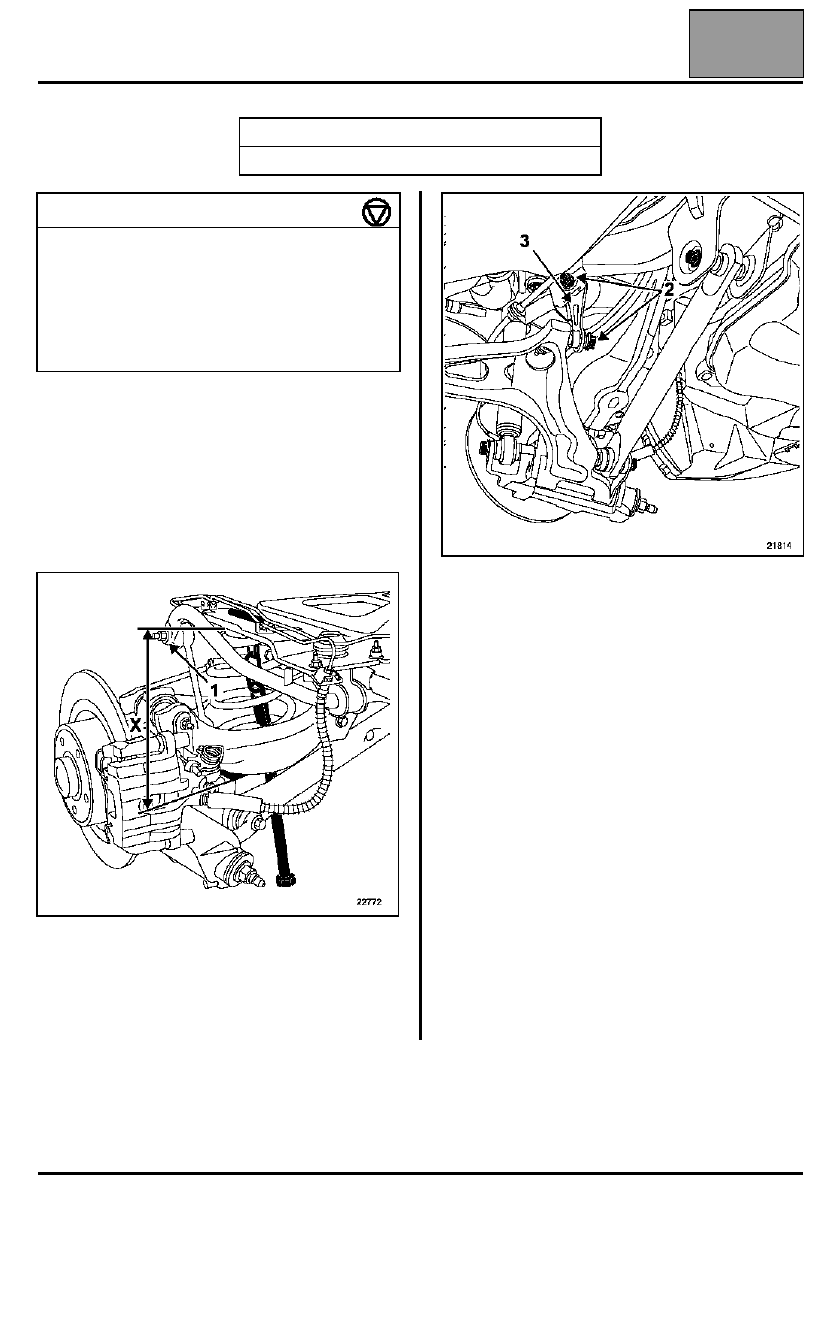

Brazo vertical

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– la rueda,
– la tuerca superior de la bieleta de la barra

estabilizadora (1).

Colocar el útil Sus. 1656. Actuar en el útil para obtener
la cota X = 21 cm

±±±±

 0,5 cm.

Extraer:
– los tornillos de fijación del brazo vertical (2),
– el brazo vertical (3).

REPOSICIÓN

NOTA: orientar el marcado del brazo vertical hacia
atrás; orientar las cabezas de los tornillos hacia atrás.

Proceder en el sentido inverso de la extracción.

Retirar el útil Sus. 1656.

Controlar los ángulos de caída y de paralelismo
trasero y delantero.

El reglaje de la caída trasera impone el reglaje del
paralelismo trasero y del paralelismo delantero.

Según el equipamiento del vehículo, controlar y reglar:
– el regulador de velocidades con control de distancia

(consultar el método correspondiente en el
capítulo 83D),

– los faros con lámpara de xenón (consultar el método

correspondiente en el capítulo 83C).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

PARES DE APRIETE (en daN.m)

Tuerca de fijación superior de la bieleta
de la barra estabilizadora

  6,2

Tornillos de fijación inferior del brazo
vertical

10,5

Tornillos de fijación superior del brazo
vertical

  6,2

Edición 3

ELEMENTOS PORTADORES TRASEROS

Brazo inferior

33A

33A-13

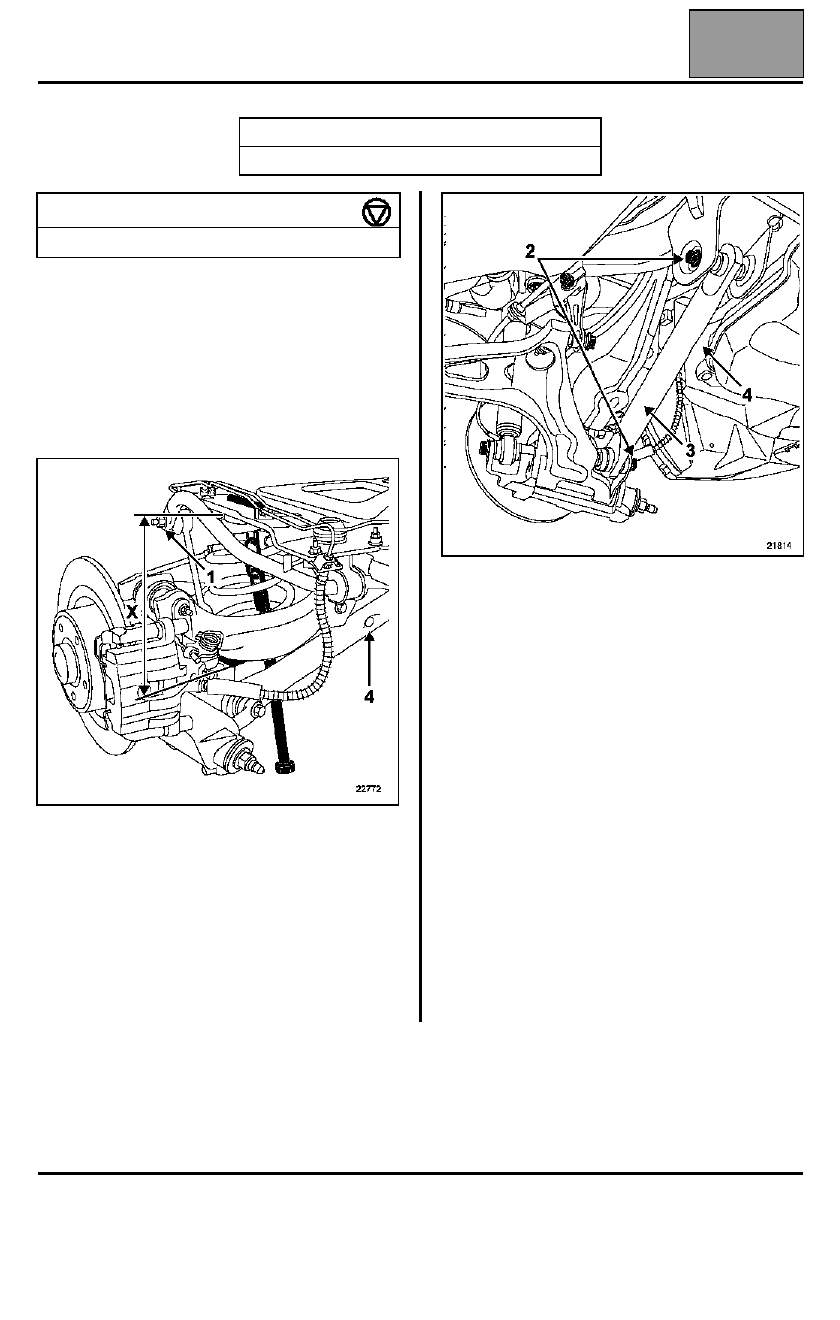

Brazo inferior

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– la rueda,
– la tuerca superior de la bieleta de la barra

estabilizadora (1).

Colocar el útil Sus. 1656. Actuar en el útil para obtener
la cota X = 21 cm

±±±±

 0,5 cm.

Extraer:
– los tornillos de fijación del brazo inferior (2),
– el brazo inferior (3).

REPOSICIÓN

NOTA: orientar el orificio del brazo (4) hacia atrás.

Proceder en el sentido inverso de la extracción.

Retirar el útil Sus. 1656.

Controlar los ángulos de caída y de paralelismo
trasero y delantero.

El reglaje de la caída trasera impone el reglaje del
paralelismo trasero y del paralelismo delantero.

Según el equipamiento del vehículo, controlar y reglar:
– el regulador de velocidades con control de distancia

(consultar el método correspondiente en el
capítulo 83D),

– los faros con lámpara de xenón (consultar el método

correspondiente en el capítulo 83C).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 1656

Útil de compresión de muelle

PAR DE APRIETE (en daN.m)

Tornillos de fijación del brazo inferior

10,5

Edición 3
