ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

33A

33A-2

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto),

– el estado del disco (en caso de sustitución, es

imperativo cambiar también el disco del lado
opuesto y las pastillas),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de las guías.

Limpiar los soportes de estribos y los estribos.

REPOSICIÓN

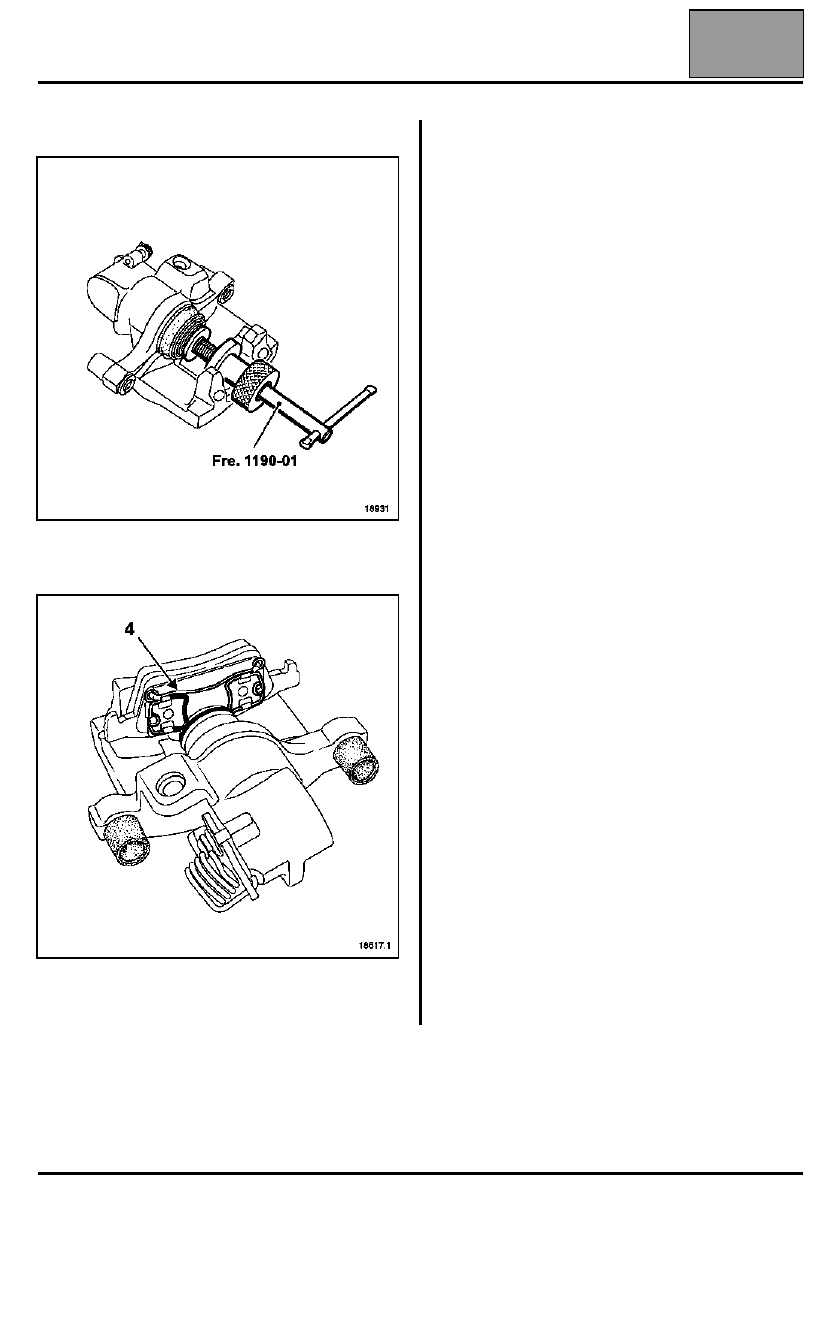

Empujar los pistones de los estribos mediante el útil
Fre. 1190-01.

ATENCIÓN: la pastilla interior está provista de un
muelle de sujeción (4); es imperativo introducir éste en
el pistón del estribo.

Colocar:
– unas pastillas nuevas,
– los estribos,
– los tornillos de fijación de los estribos; apretar al par

preconizado.

Pisar varias veces el pedal del freno para poner en
contacto los pistones, las pastillas y los discos.
Verificar el nivel del líquido de freno.

Colocar las ruedas.

Apretar al par preconizado los tornillos de las ruedas.

Edición 3

ELEMENTOS PORTADORES TRASEROS

Estribo de freno

33A

33A-3

Estribo de freno

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Aflojar el freno de aparcamiento. Quitar las ruedas
traseras.

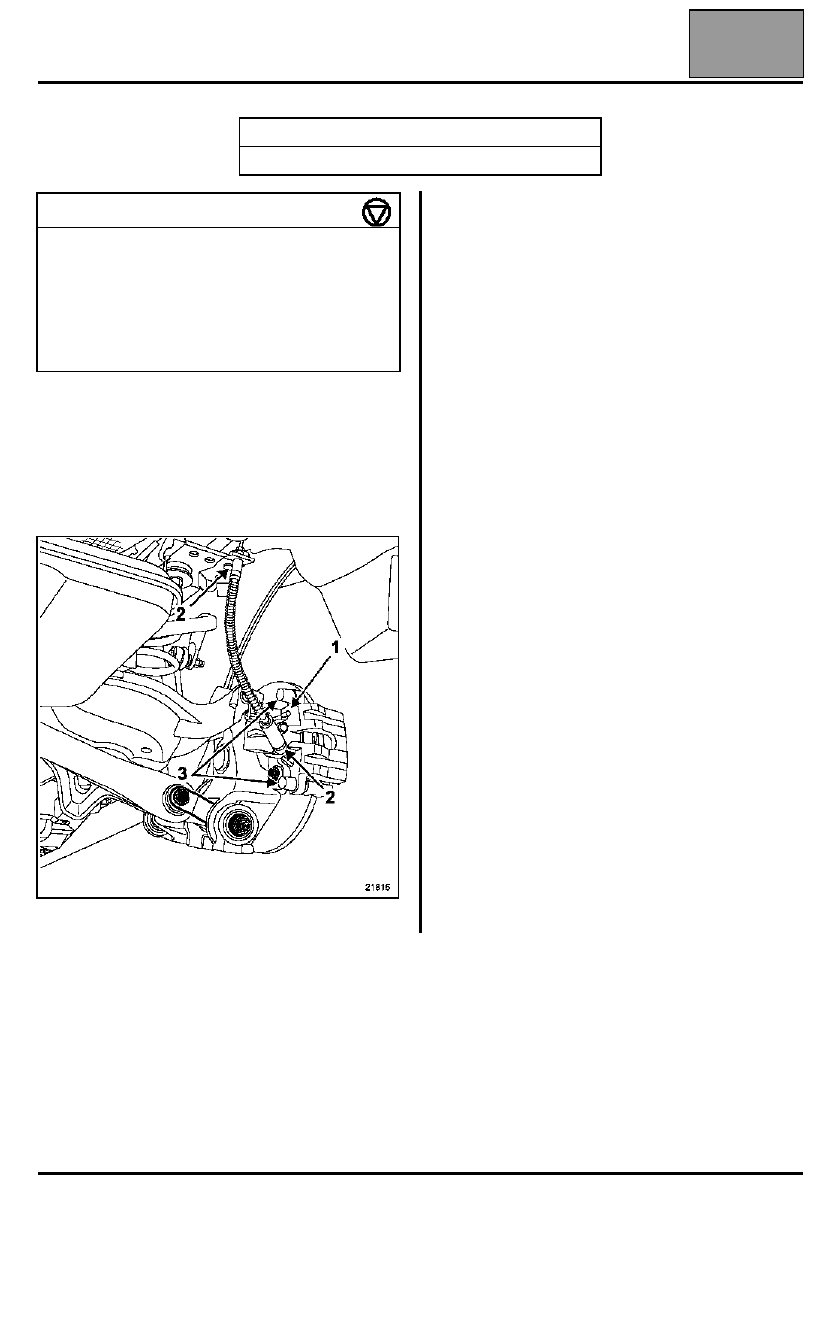

Soltar el cable del freno de mano (1).

Extraer:
– los tornillos de fijación (columnetas) del estribo (3),
– el estribo y las pastillas (consultar el método

correspondiente).

Accionar el pedal de freno con ayuda de un aprieta-
pedal (esto tiene por efecto limitar la caída de líquido
de freno).

Desconectar el flexible del freno (2). Colocar tapones
para limitar la caída del líquido de freno.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto),

– el estado del disco (en caso de sustitución, es

imperativo cambiar también el disco del lado
opuesto y las pastillas),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de las guías.

Limpiar los soportes de estribos y los estribos.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de rueda
M12 x 150
M14 x 150

11
13

Tornillos de fijación del estribo de freno
(columnetas)

  2,8

Flexible de freno

  1,4

Edición 3

ELEMENTOS PORTADORES TRASEROS

Estribo de freno

33A

33A-4

REPOSICIÓN

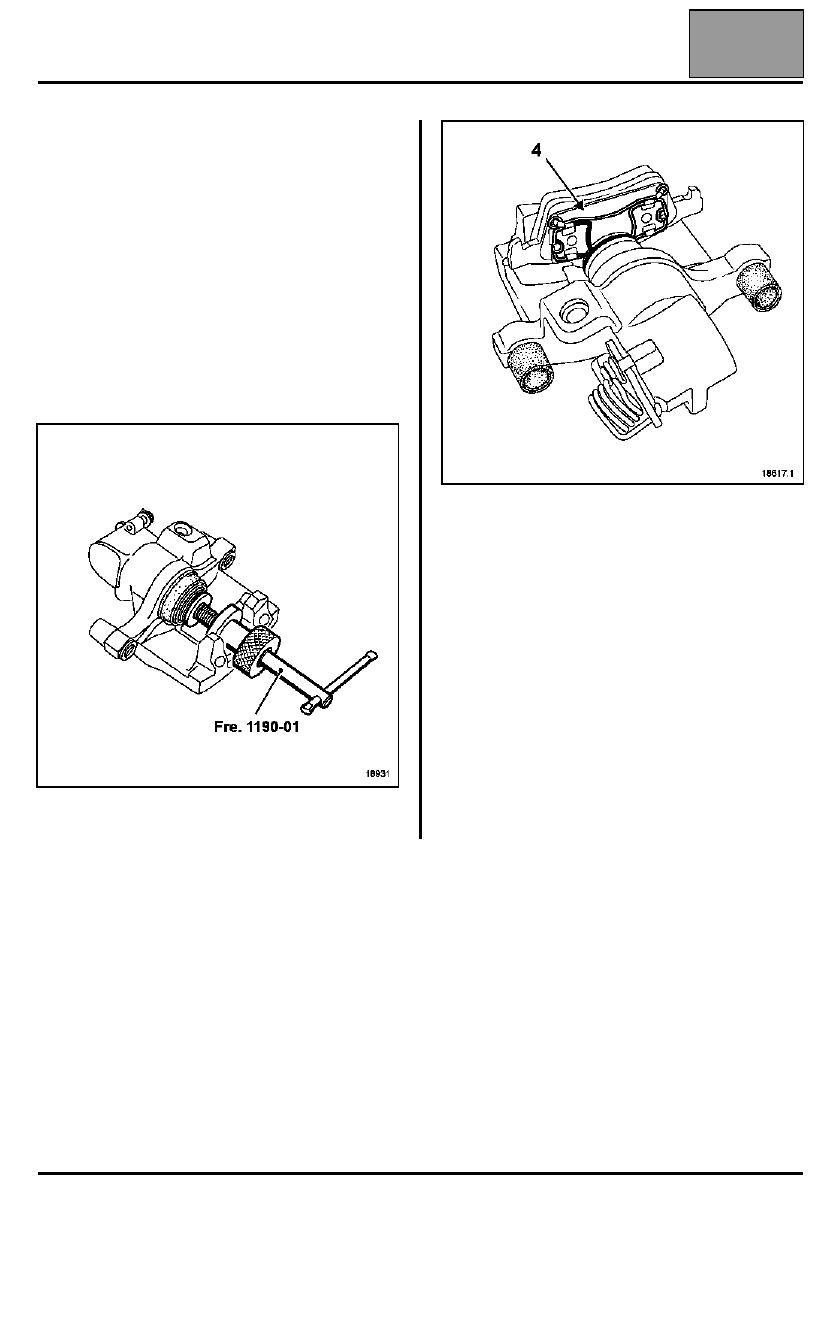

Empujar los pistones del estribo mediante el útil
Fre. 1190-01.

ATENCIÓN: la pastilla interior está provista de un
muelle de sujeción (4); es imperativo introducir éste en
el pistón del estribo.

Colocar:
– las pastillas,
– el estribo,
– los tornillos de fijación del estribo; apretar al par

preconizado,

– el flexible del freno; apretar al par preconizado.

Purgar el circuito de frenado (consultar el método
correspondiente).

Pisar varias veces el pedal del freno para poner en
contacto los pistones, las pastillas y los discos.
Verificar el nivel del líquido de freno.

Colocar las ruedas.

Apretar, al par preconizado, los tornillos de las ruedas.

Edición 3

ELEMENTOS PORTADORES TRASEROS

Soporte del estribo de freno

33A

33A-5

Soporte del estribo de freno

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Aflojar el freno de aparcamiento. Quitar las ruedas
traseras.

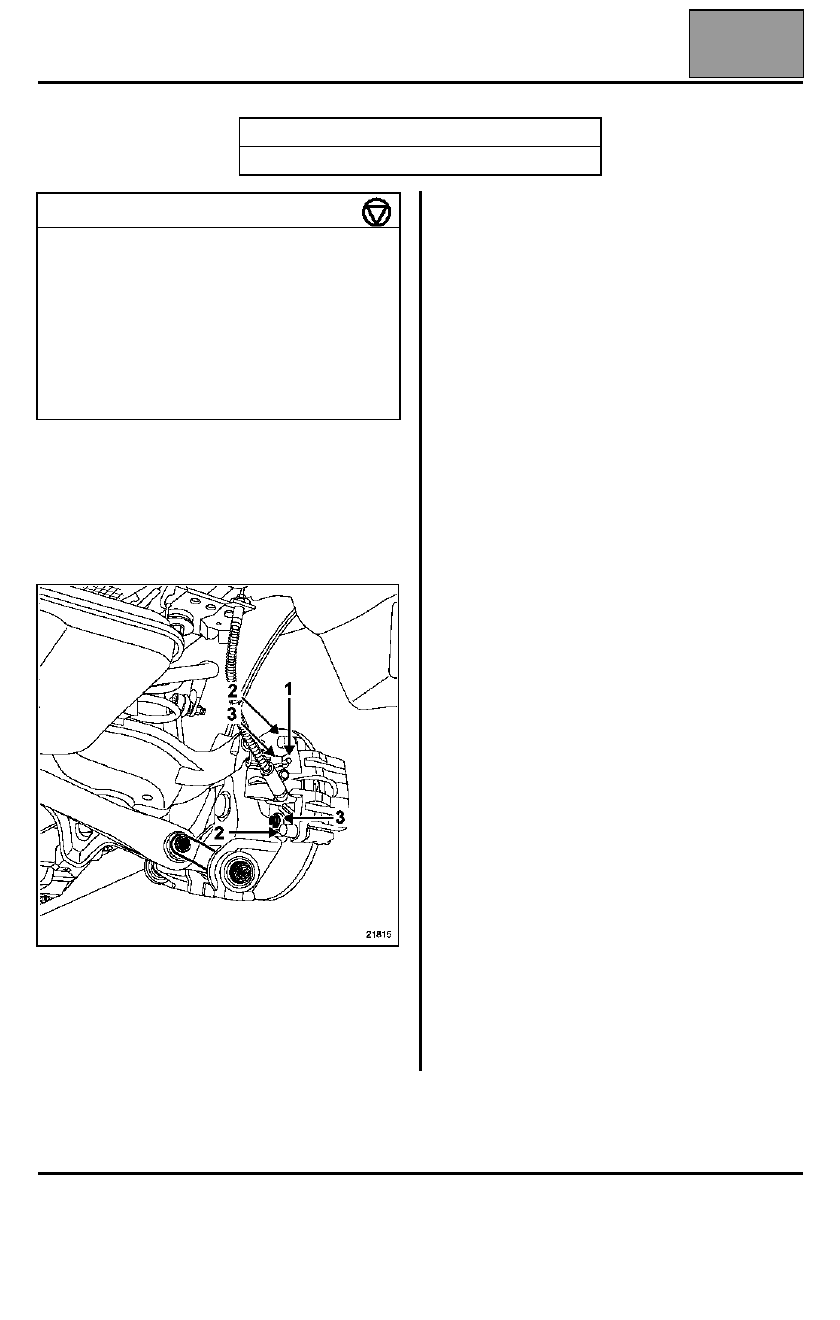

Soltar el cable del freno de mano (1).

Quitar los tornillos de fijación (columnetas) del
estribo (2).

Colgar el estribo sobre la cuna.

Extraer:
– los tornillos de fijación del soporte del estribo (3),
– las pastillas (consultar el método correspondiente),
– el soporte de estribo.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto),

– el estado del disco (en caso de sustitución, es

imperativo cambiar también el disco del lado
opuesto y las pastillas),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de las guías.

Limpiar los soportes de estribos y los estribos.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de rueda
M12 x 150
M14 x 150

11
13

Tornillos de fijación del soporte de
estribo

10,5

Tornillos de fijación del estribo de freno
(columnetas)

  2,8

Flexible de freno

  1,4
