ELEMENTOS PORTADORES DELANTEROS

Cuna tren

31A

31A-16

Cuna tren

ATENCIÓN: la extracción de los tornillos de la
cuna y de los tornillos del brazo implica
imperativamente su sustitución y su apriete al par.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Colocar un bloqueador de volante.

Desconectar la batería.

Extraer:
– las ruedas,
– la protección bajo el motor,
– los guardabarros delanteros,
– los dos tirantes izquierdos,

– el tirante derecho,
– los tornillos de la patilla de fijación de tubo de freno y

del captador de velocidad de la rueda,

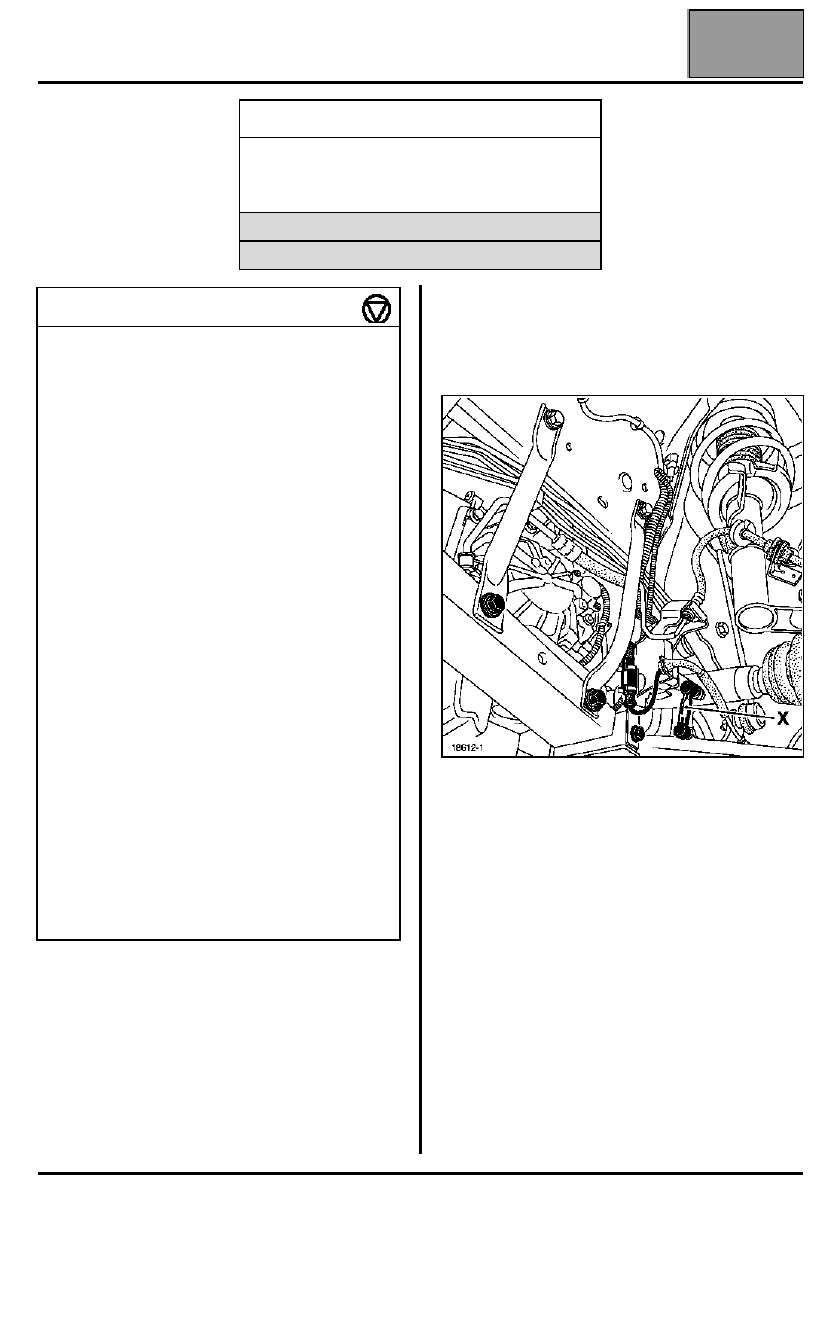

– la bieleta (X) del captador de posición de la lámpara

al xenón, si el vehículo está equipado.

Soltar los captadores de velocidad de ruedas del
brazo inferior y de la cuna.

Extraer:
– las tuercas (H) de la bieleta de reenvío de la barra

estabilizadora,

– las tuercas (P) de la rótula de dirección,
– las tuercas (D) de la rótula inferior.

UTILLAJE ESPECIALIZADO

Mot.  453-01

Pinzas para tubos flexibles
(Manguito)

Tav.  476

Extractor de la rótula de dirección

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de apoyo de la barra
estabilizadora

  2,1

Tornillos de fijación de la cuna en la
carrocería

10,5

Tornillos de fijación superior del tirante
delantero

  6,2

Tornillos de fijación del tirante acústico
sobre la cuna

10,5

Tornillos de fijación del tirante acústico
en el travesaño lateral

10,5

Tornillos de la bieleta de recuperación de
par sobre la cuna

10,5

Tornillos de la bieleta de recuperación de
par en el motor

18

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tuerca de rótula de dirección

  3,7

Tuerca de rótula inferior

11

Tornillos del larguero de aluminio

  4,4

Tornillos de fijación del tirante en el
larguero de aluminio

  4,4

Tornillos de la pinza de dirección

  2,1

Tornillos de rueda

∅

∅

∅

∅

 12

∅

∅

∅

∅

 14

11
13

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Cuna tren

31A

31A-17

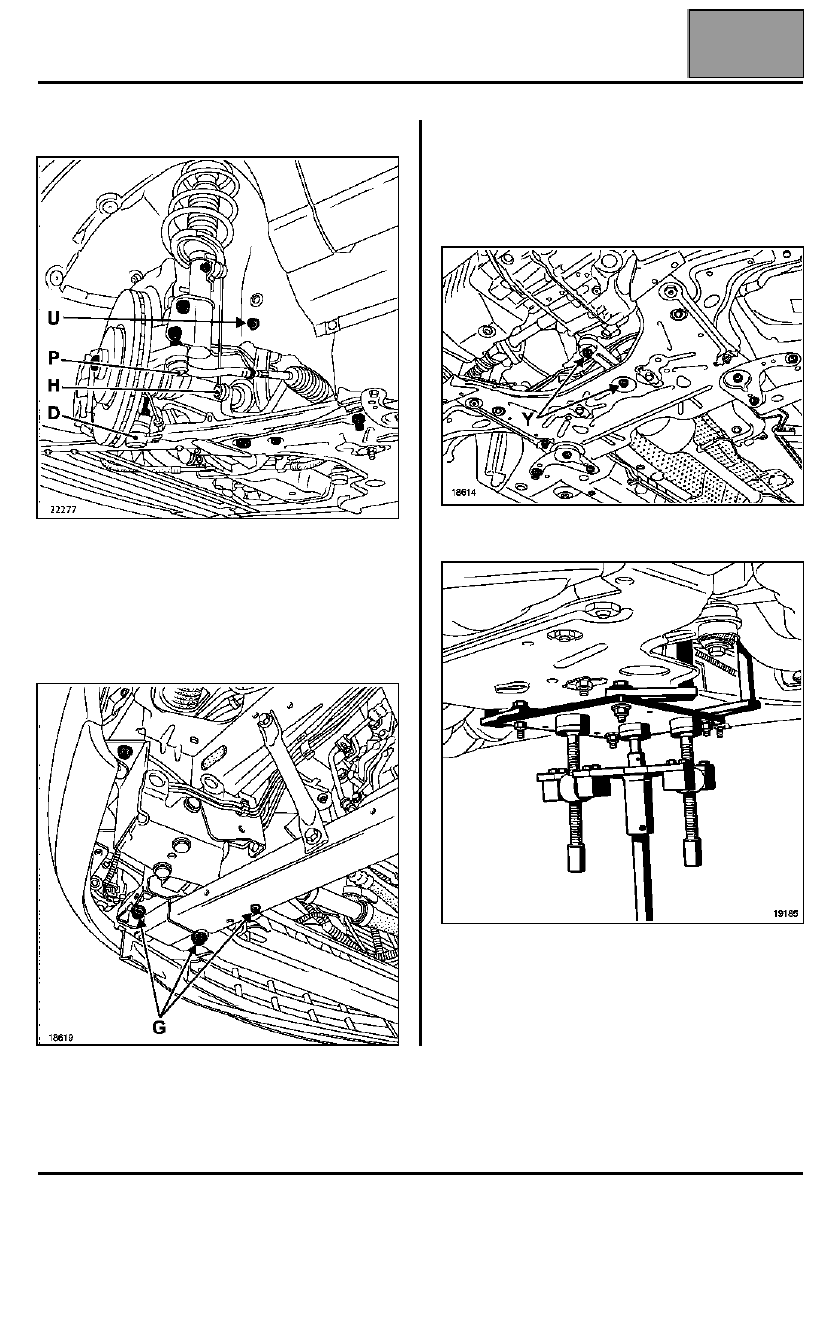

Aflojar los tornillos (U) del tirante delantero.

Colocar las pinzas para tubos flexibles Mot. 453-01 en
el tubo de baja presión del circuito de dirección
asistida, lo más cerca posible de la caja de dirección.

Extraer:
– los tornillos (G) de los largueros de aluminio,
– los dos largueros de aluminio,

– el tornillo de la pinza de dirección,
– el tornillo de fijación de los tubos de dirección

asistida en la caja de dirección,

– los tornillos (Y) de la bieleta de recuperación de par,
– los tornillos (R), (S), (T) del tirante acústico,
– los tornillos traseros de fijación de la cuna.

Colocar un gato de órganos bajo la cuna.

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Cuna tren

31A

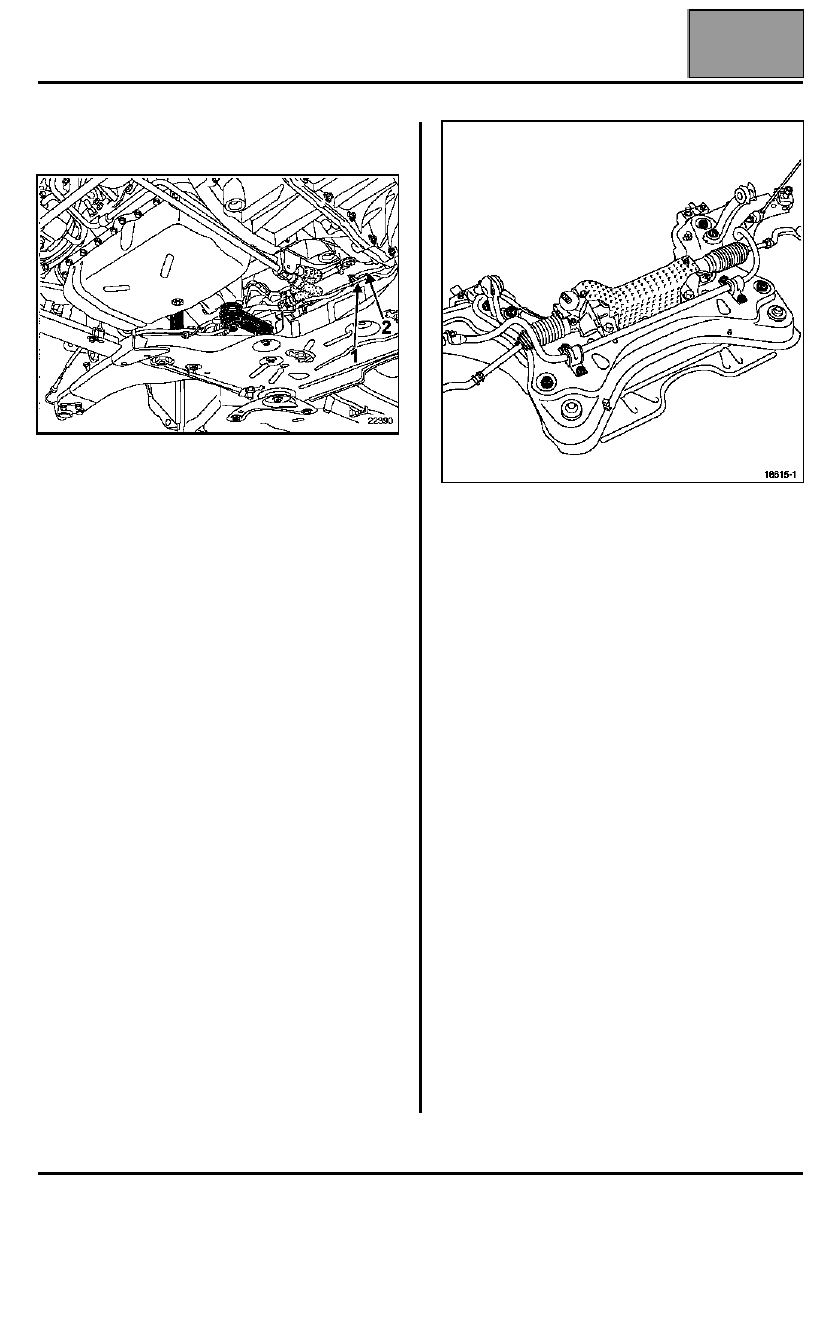

Extraer las fijaciones de la pantalla térmica de la caja
de dirección.

Soltar:
– los tubos de freno (1),
– los cableados (2) de los captadores de velocidad de

ruedas fijados en la pantalla térmica de la caja de
dirección.

Extraer:
– la chapa que recubre los tubos y los cableados,
– los tornillos del tirante (U),
– la cuna.

Retirar los equipamientos de la cuna.

REPOSICIÓN

Equipar la nueva cuna.

Sustituir:
– los tornillos de la cuna,
– el tornillo de la pinza de dirección,
– la tuerca de la pinza de dirección.

Proceder en el sentido inverso de la extracción.

Apretar al par preconizado.

ATENCIÓN: la colocación del tornillo de pinza de
dirección requiere un calado de la columna de
dirección. Consultar el método de reparación 36B,
capítulo "columna de dirección".

IMPORTANTE: reinicializar los órganos eléctricos tras
la conexión de la batería. Consultar el método de
reparación 80A, capítulo "particularidades".
Reglar los trenes rodantes. Consultar el método de
reparación 07B, capítulo "valor de control de los
ángulos".

NOTA: si el vehículo está equipado con lámparas
de xenón, efectuar, imperativamente, una
inicialización del sistema. Consultar el método de
reparación 80C, capítulo "inicialización".
Si el vehículo está equipado con un regulador de
velocidad, efectuar, imperativamente, una
inicialización del telémetro. Consultar el método de
reparación 83D, capítulo "inicialización".

Edición 2

31A-18

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

33A

33A-1

133A

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Aflojar el freno de aparcamiento. Quitar las ruedas
traseras.

Es imperativo, para evitar que salga proyectado el
muelle sujetarlo durante la extracción mediante
una pinza.

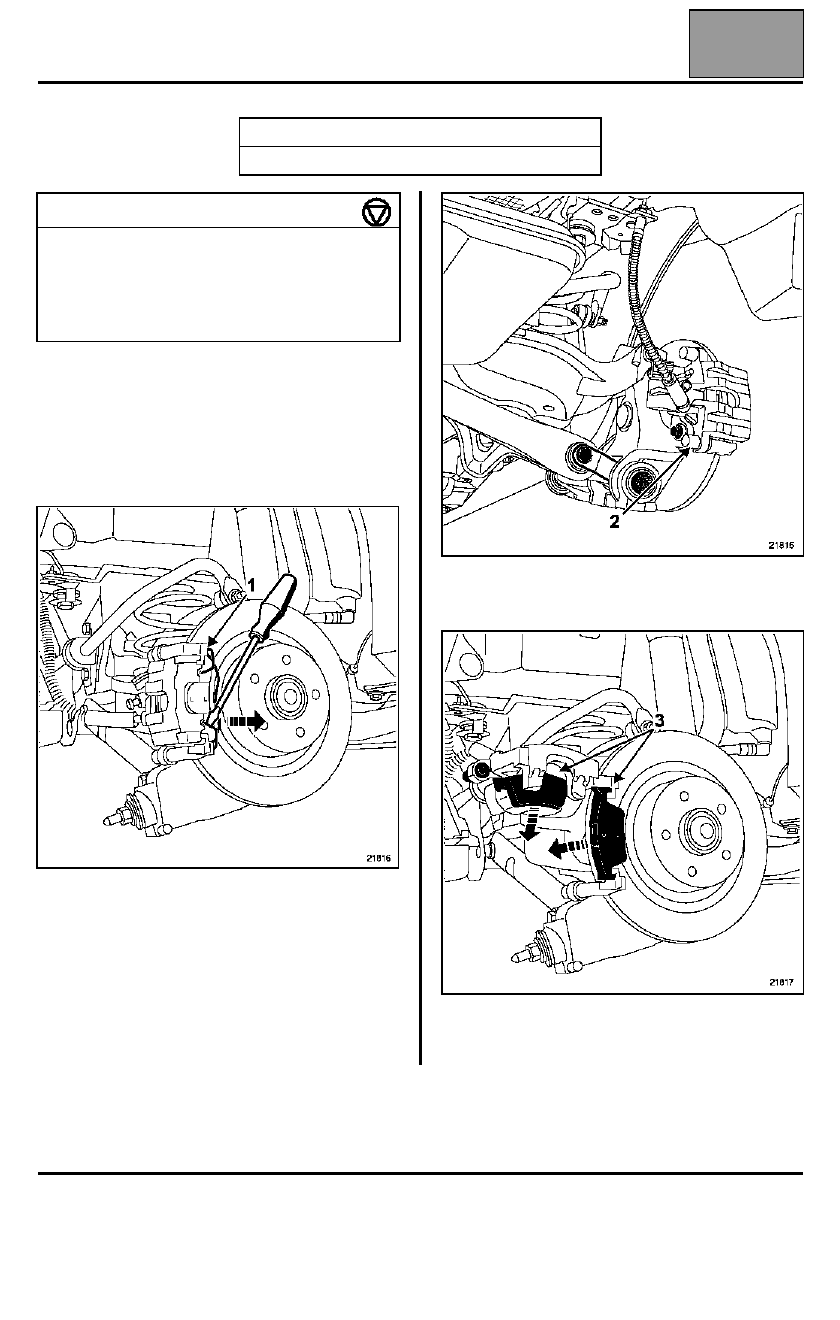

Extraer los muelles de sujeción (1) con un
destornillador plano y ancho.

Quitar los tornillos de fijación (columnetas) inferiores
(2) de los estribos.

Pivotar los estribos hacia arriba.

Extraer las pastillas (3) de los dos lados del vehículo.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de rueda
M12 x 150
M14 x 150

11
13

Tornillos de fijación del estribo de freno
(columnetas)

  2,8

Edición 3
