ELEMENTOS PORTADORES DELANTEROS

Brazo inferior

31A

31A-12

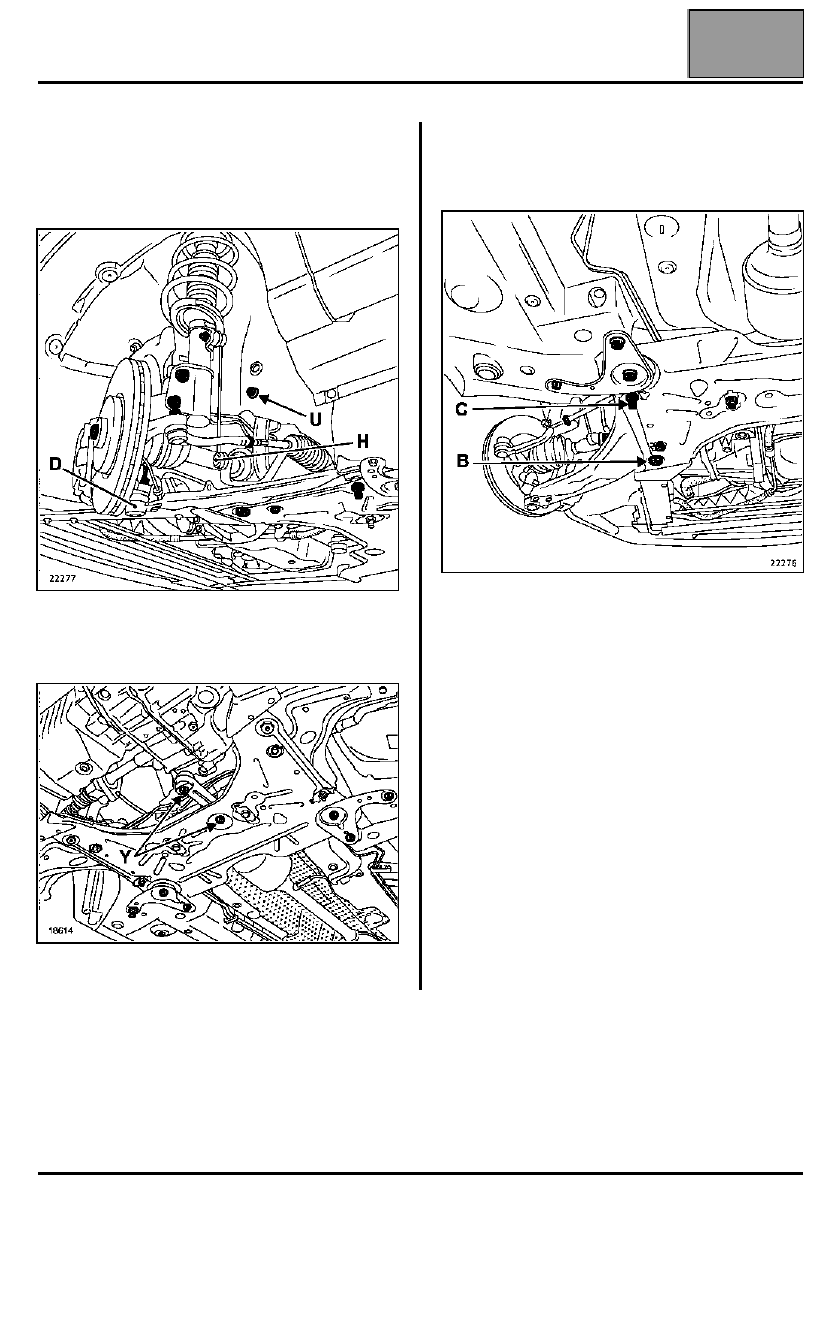

– la tuerca inferior (H) de bieleta de reenvío de la barra

estabilizadora,

– la tuerca (D) de rótula inferior.

Aflojar el tornillo superior (U) del tirante delantero.

Extraer:
– el tornillo de la pinza de dirección,
– los tornillos (Y) de la bieleta de recuperación de par,

– los tornillos del tirante acústico,
– los tornillos de fijación trasera de la cuna.

Bascular la cuna hacia la parte delantera.

Quitar los dos tornillos (C) y (B) de fijación del brazo
inferior.

REPOSICIÓN

Sustituir los tornillos de:
– brazo,
– cuna,
– pinza de dirección.

Proceder en el sentido inverso de la extracción.

Apretar al par preconizado.

ATENCIÓN: EL TORNILLO DE LA PINZA DE LA
DIRECCIÓN NECESITA UN CALADO DE LA
COLUMNA DE DIRECCIÓN. Consultar el método
de reparación 36B, capítulo "columna de
dirección"

NOTA: si el vehículo está equipado con lámparas
de xenón, efectuar imperativamente, una
inicialización del sistema. Consultar el método de
reparación en el capítulo 80C "Inicialización".

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

31A

31A-13

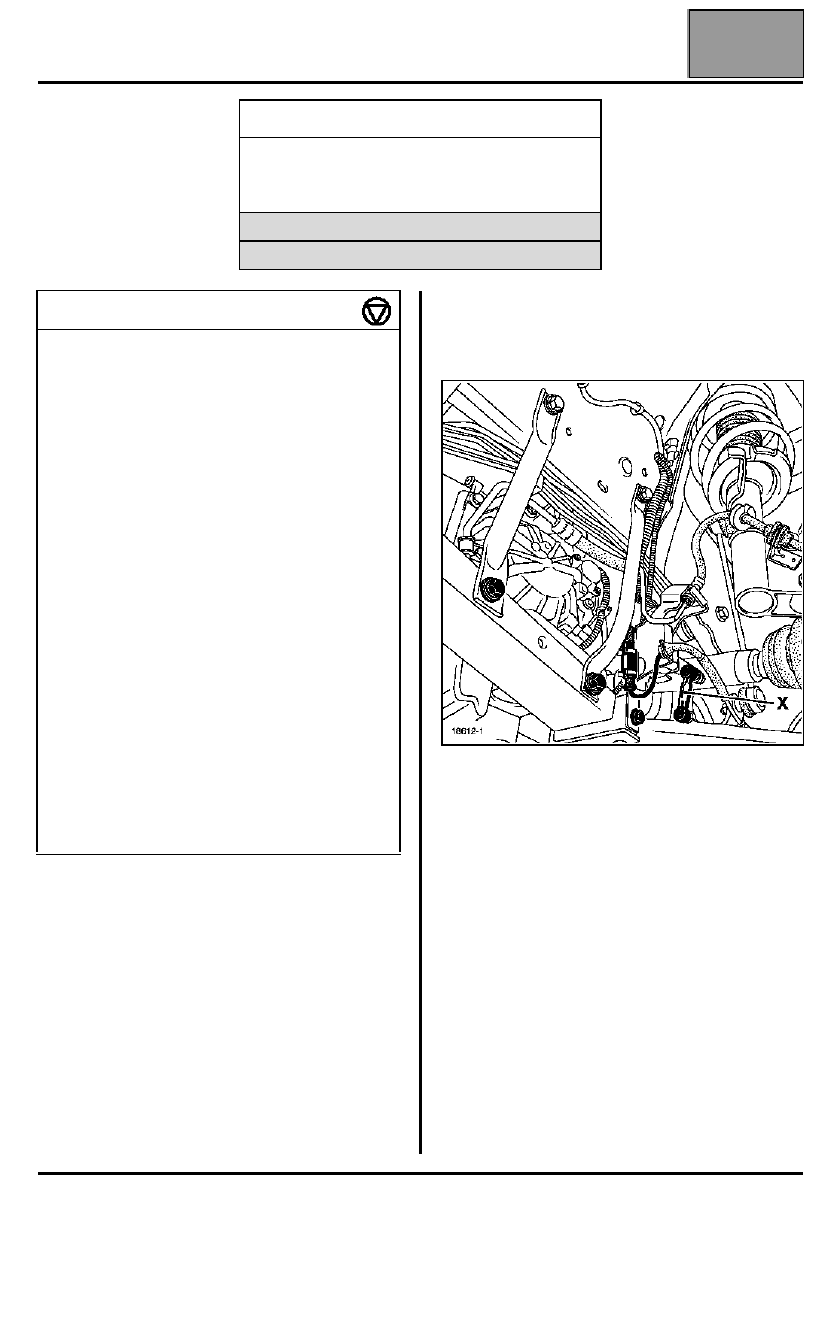

Barra estabilizadora

La barra antibalanceo es también llamada barra
estabilizadora.

ATENCIÓN: la extracción de los tornillos de la
cuna y de los tornillos del brazo implica
imperativamente su sustitución y su apriete al par.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Colocar un bloqueador de volante de dirección.

Desconectar la batería.

Quitar las ruedas.

Extraer:
– la protección bajo el motor,
– los guardabarros delanteros,
– los dos tirantes izquierdos,

– el tirante derecho,
– los tornillos de la patilla de fijación de tubo de freno y

del captador de velocidad de la rueda,

– la bieleta (X) del captador de posición de la lámpara

al xenón, si el vehículo está equipado.

Soltar los captadores de velocidad de ruedas del
brazo inferior y de la cuna.

Extraer:
– las tuercas (H) de la bieleta de reenvío de la barra

estabilizadora,

– las tuercas (P) de la rótula de dirección,
– las tuercas (D) de la rótula inferior.

UTILLAJE ESPECIALIZADO

Mot.  453-01

Pinzas para tubos flexibles
(Manguito)

Tav.  476

Extractor de la rótula de dirección

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de apoyo de la barra

Tornillos de fijación de la cuna en la

10,5

Tornillos de fijación superior del tirante

  6,2

Tornillos de fijación del tirante acústico
sobre la cuna


10,5

Tornillos de fijación del tirante acústico
en el travesaño lateral


10,5

Tornillos de la bieleta de recuperación de
par sobre la cuna


10,5

Tornillos de la bieleta de recuperación de
par en el motor


18

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tuerca de rótula de dirección

  3,7

Tuerca de rótula inferior

11

Tornillos del larguero de aluminio

  4,4

Tornillos de fijación del tirante en el
larguero de aluminio


  4,4

Tornillos de la pinza de dirección

Tornillos de rueda

∅

∅

∅

∅

 12

∅

∅

∅

∅

 14

11
13

Tornillos de tirante para pinza

  3,2

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

31A

31A-14

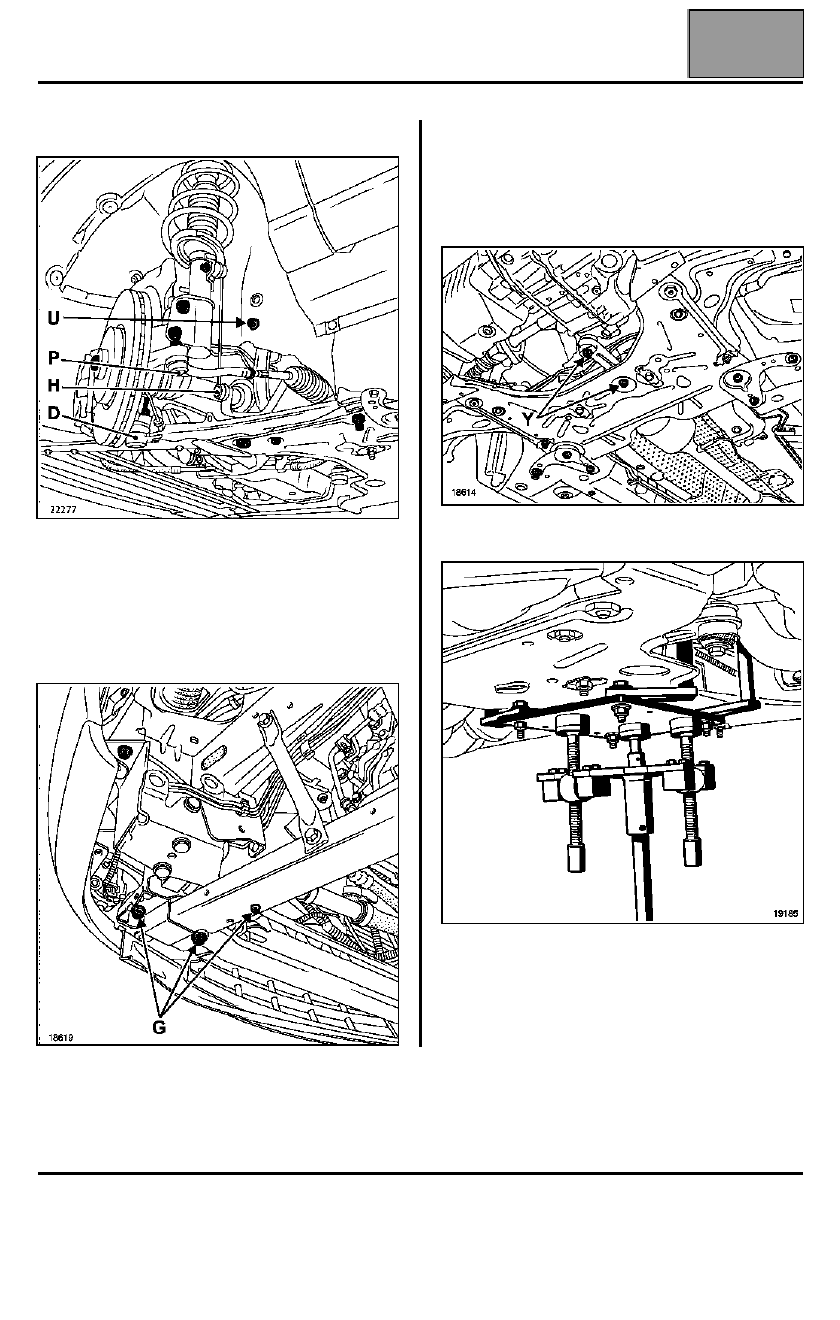

Aflojar los tornillos (U) del tirante delantero.

Colocar las pinzas para tubos flexibles Mot. 453-01 en
el tubo de baja presión del circuito de dirección
asistida, lo más cerca posible de la caja de dirección.

Extraer:
– los tornillos (G) de los largueros de aluminio,
– los dos largueros de aluminio,

– el tornillo de la pinza de dirección,
– el tornillo de fijación de los tubos de dirección

asistida en la caja de dirección,

– los tornillos (Y) de la bieleta de recuperación de par,
– los tornillos (R), (S), (T) de tirante para pinza,
– los tornillos traseros de fijación de la cuna.

Colocar un gato de órganos bajo la cuna.

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Barra estabilizadora

31A

31A-15

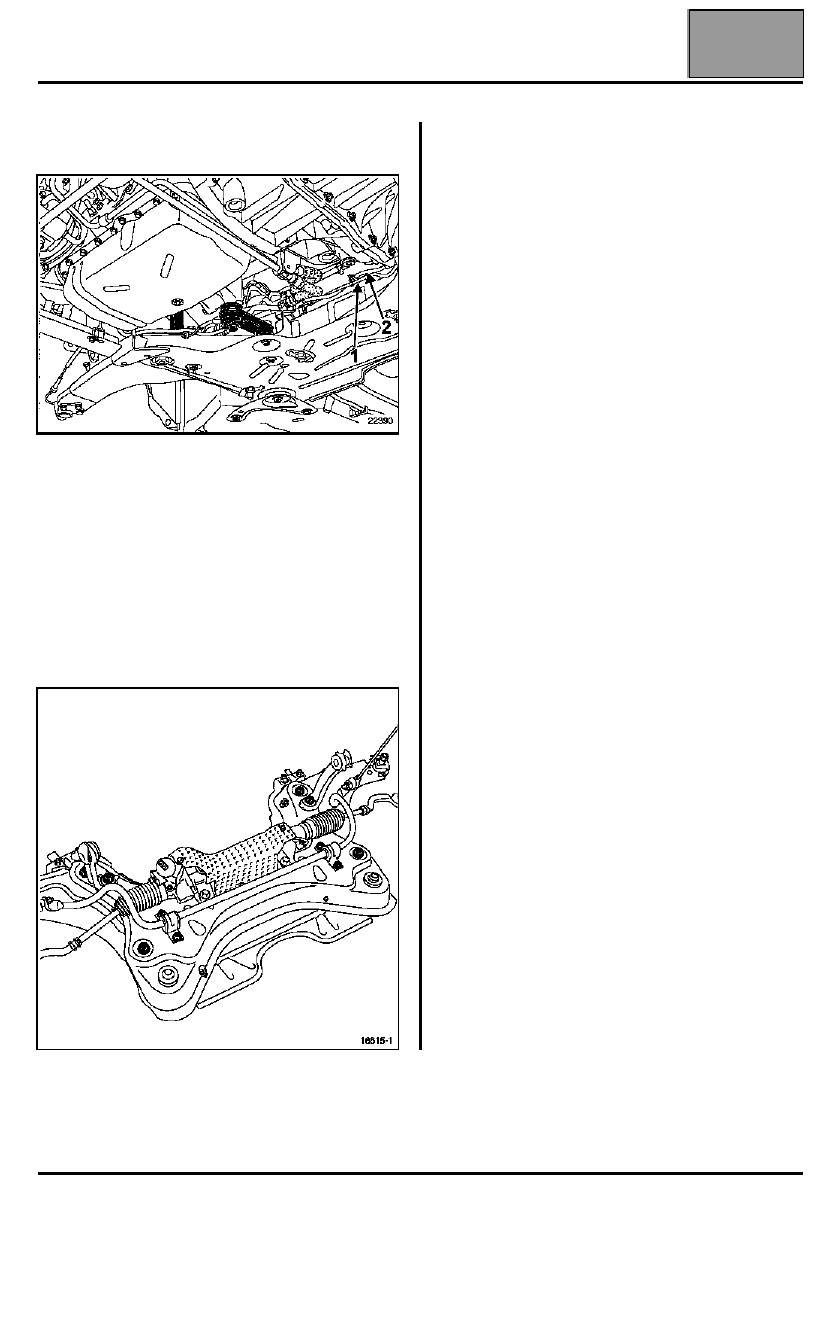

Extraer las fijaciones de la pantalla térmica de la caja
de dirección.

Soltar:
– los tubos de freno (1),
– los cableados (2) de los captadores de velocidad de

ruedas fijados en la pantalla térmica de la caja de
dirección.

Quitar los tornillos de tirante (U).

Bajar la cuna 20 cm.

Quitar los cuatro tornillos de la barra estabilizadora.

REPOSICIÓN

Equipar la nueva cuna.

Sustituir:
– los tornillos de la cuna,
– el tornillo de la pinza de dirección,
– la tuerca de la pinza de dirección.

Proceder en el sentido inverso de la extracción.

Apretar al par preconizado.

ATENCIÓN: la colocación del tornillo de pinza de
dirección requiere un calado de la columna de
dirección. Consultar el método de reparación 36B,
capítulo "columna de dirección".

NOTA: si el vehículo está equipado con lámparas
de xenón, efectuar, imperativamente, una
inicialización del sistema. Consultar el método de
reparación 80C, capítulo "inicialización".
