Renault Vel Satis. Manual - parte 152





ELEMENTOS PORTADORES DELANTEROS

Soporte del estribo de freno

31A

31A-4

Soporte del estribo de freno

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Colocar un aprieta-pedal con el fin de limitar la caída
del líquido de freno.

Quitar las ruedas delanteras.

Extraer:
– los tornillos de fijación del soporte de estribo,
– las pastillas,
– el soporte de estribo.

Controlar el estado del flexible de freno. Sustituir si es
necesario. En caso de sustituir el estribo, el flexible de
freno debe ser cambiado sistemáticamente.

Controlar el estado de las pastillas, del disco, de los
guardapolvos de los pistones, de los guardapolvos de
las guías.

RECUERDEN: al sustituir unas pastillas o un disco,
cambiar imperativamente las pastillas y el disco del
lado opuesto.

Limpiar los soportes de estribos y los estribos.

REPOSICIÓN

Empujar el pistón mediante el útil Fre. 1190-01 hasta
el fondo de su diámetro.

Colocar:
– el soporte de estribo,
– los tornillos de fijación del soporte de estribo.

Apretar al par preconizado.

Colocar:
– las pastillas,
– el estribo,
– los tornillos de fijación del estribo.

Apretar al par preconizado.

ATENCIÓN: pisar varias veces el pedal del freno
para poner en contacto los pistones, las pastillas y
los discos de freno.

Efectuar una purga parcial del circuito de frenado, si el
depósito de compensación no se ha vaciado
completamente durante la operación. Si no, efectuar
una purga completa (consultar método de purga).

Colocar las ruedas.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO

Fre. 1190-01

Empujador de pistón

PARES DE APRIETE (en daN.m)

Tornillos de rueda

 12

 14

11
13

Tornillos de fijación del soporte de
estribo

10,5

Flexible de freno

  1,4

Edición 2

ELEMENTOS PORTADORES DELANTEROS

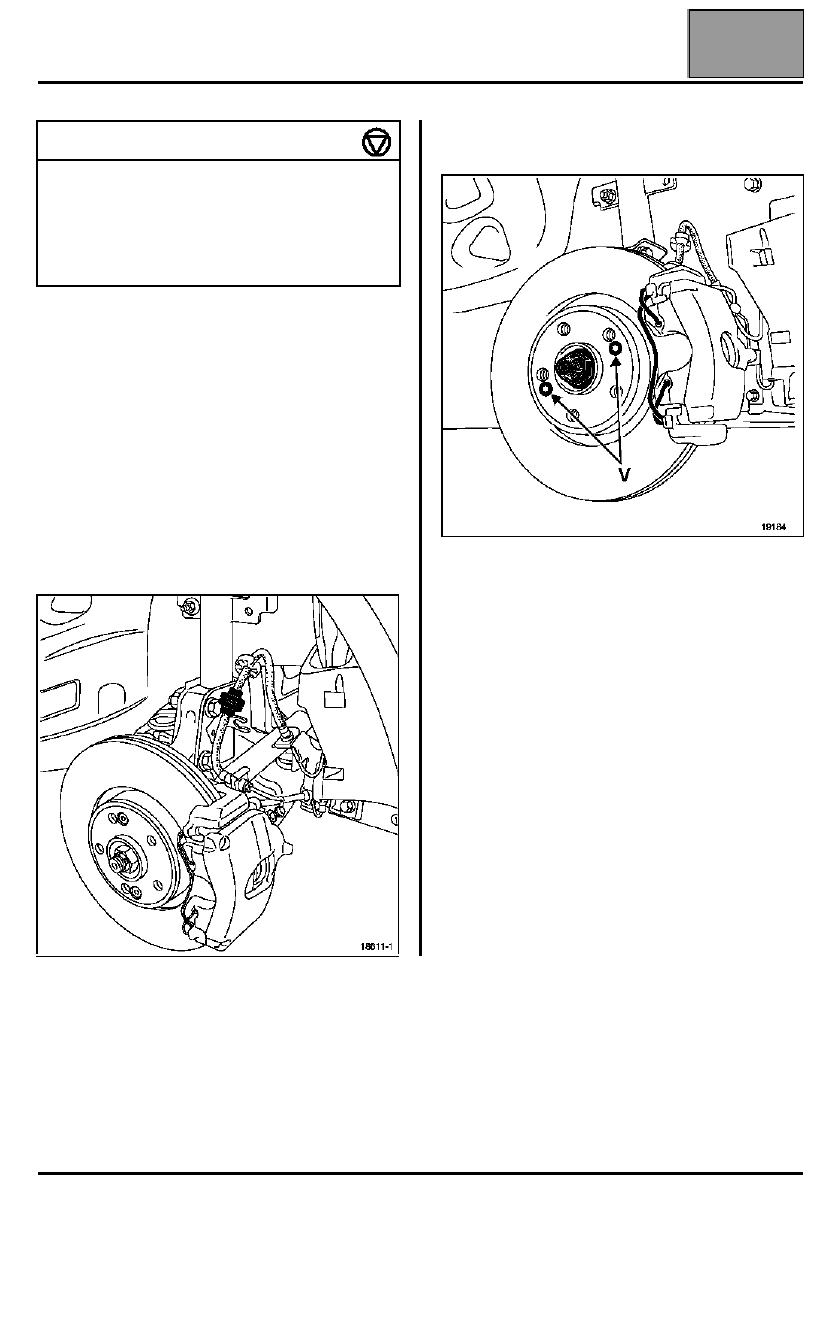

Disco de freno

31A

31A-5

Disco de freno

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer:
– las ruedas delanteras,
– el estribo (consultar método de extracción del

estribo).

Suspender el estribo.

ATENCIÓN: fijar bien el flexible del freno y el
cableado del captador de velocidad de la rueda, si
éstos han sido desgrapados.

Extraer:
– los dos tornillos de fijación (V) del disco,

– el disco.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

ATENCIÓN: pisar varias veces el pedal del freno
para poner en contacto los pistones, las pastillas y
los discos de freno.

Colocar las ruedas.

Apretar al par preconizado los tornillos de la rueda.

PARES DE APRIETE (en daN.m)

Tornillos de fijación del disco

  1,5

Tornillos de la pinza del estribo

10,5

Tornillos de rueda

 12

 14

11
13

Edición 2

ELEMENTOS PORTADORES DELANTEROS

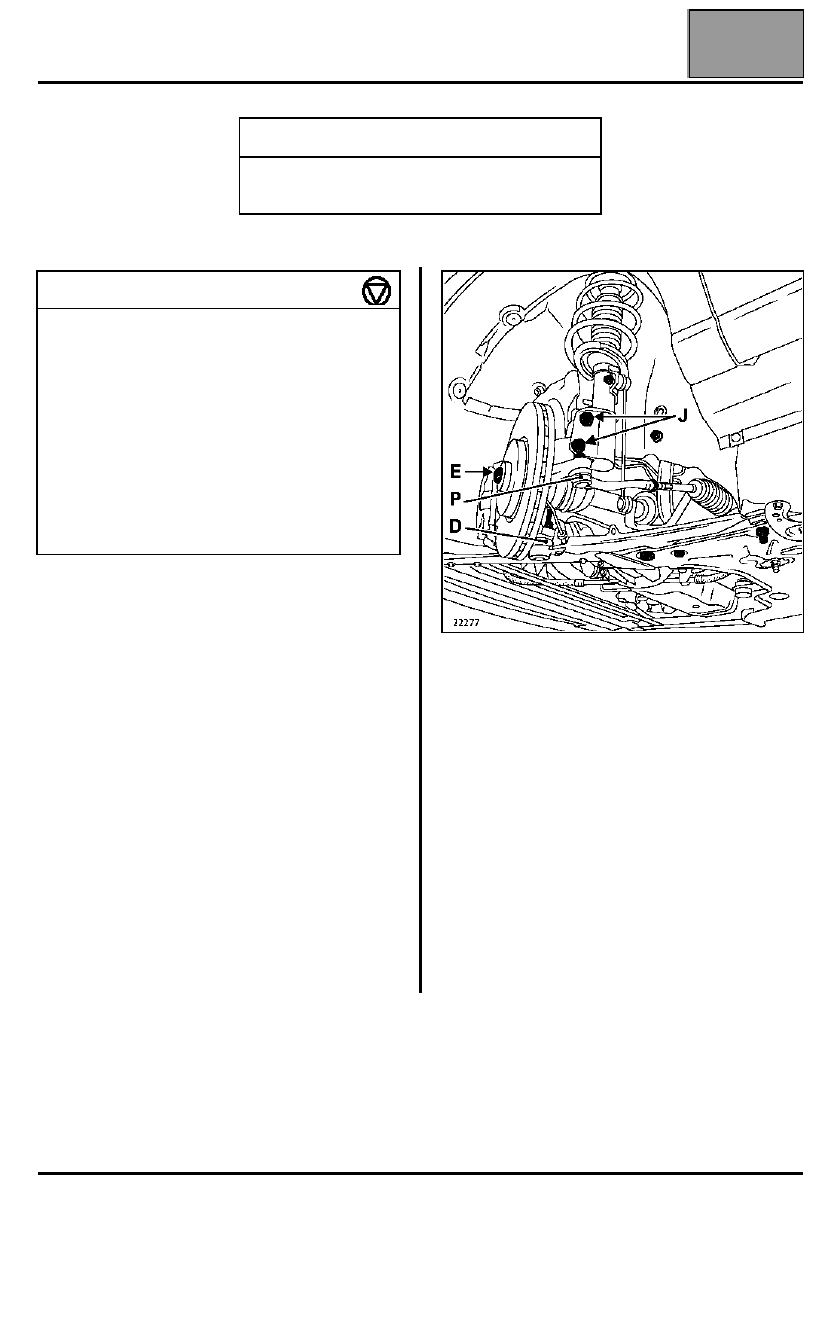

Portamanguetas

31A

31A-6

Portamanguetas

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Quitar las ruedas delanteras.

Soltar el captador de velocidad de la rueda en el
portamanguetas.

Extraer el estribo (consultar método de extracción
del estribo
).

Suspender el estribo.

Extraer:
– la tuerca (E) de buje,
– los dos tornillos de fijación del disco,
– el disco,
– la tuerca (P) de la rótula de dirección,
– la tuerca (D) de rótula inferior,
– los tornillos de fijación inferior (J) del amortiguador,

– el portamanguetas.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Los tornillos de las pinzas del estribo se deben untar
con producto de tipo FRENBLOC antes de realizar su
montaje.

ATENCIÓN: pisar varias veces el pedal del freno
para poner en contacto los pistones, las pastillas y
los discos de freno.

NOTA: si el vehículo está equipado con lámparas
de xenón, efectuar imperativamente, una
inicialización del sistema. Consultar el método de
reparación en el capítulo 80C "Inicialización".

UTILLAJE ESPECIALIZADO INDISPENSABLE

T.Av.  476

Extractor de rótulas

Rou.  604-01

Inmovilizador del buje

PARES DE APRIETE (en daN.m)

Tornillo inferior del amortiguador

18

Tuerca de rótula inferior

11

Tuerca de rótula de dirección

  3,7

Tornillos de fijación del disco

  1,5

Tornillos de la pinza del estribo

10,5

Tuerca del buje

28

Tornillos de rueda

 12

 14

11
13

Edición 2

ELEMENTOS PORTADORES DELANTEROS

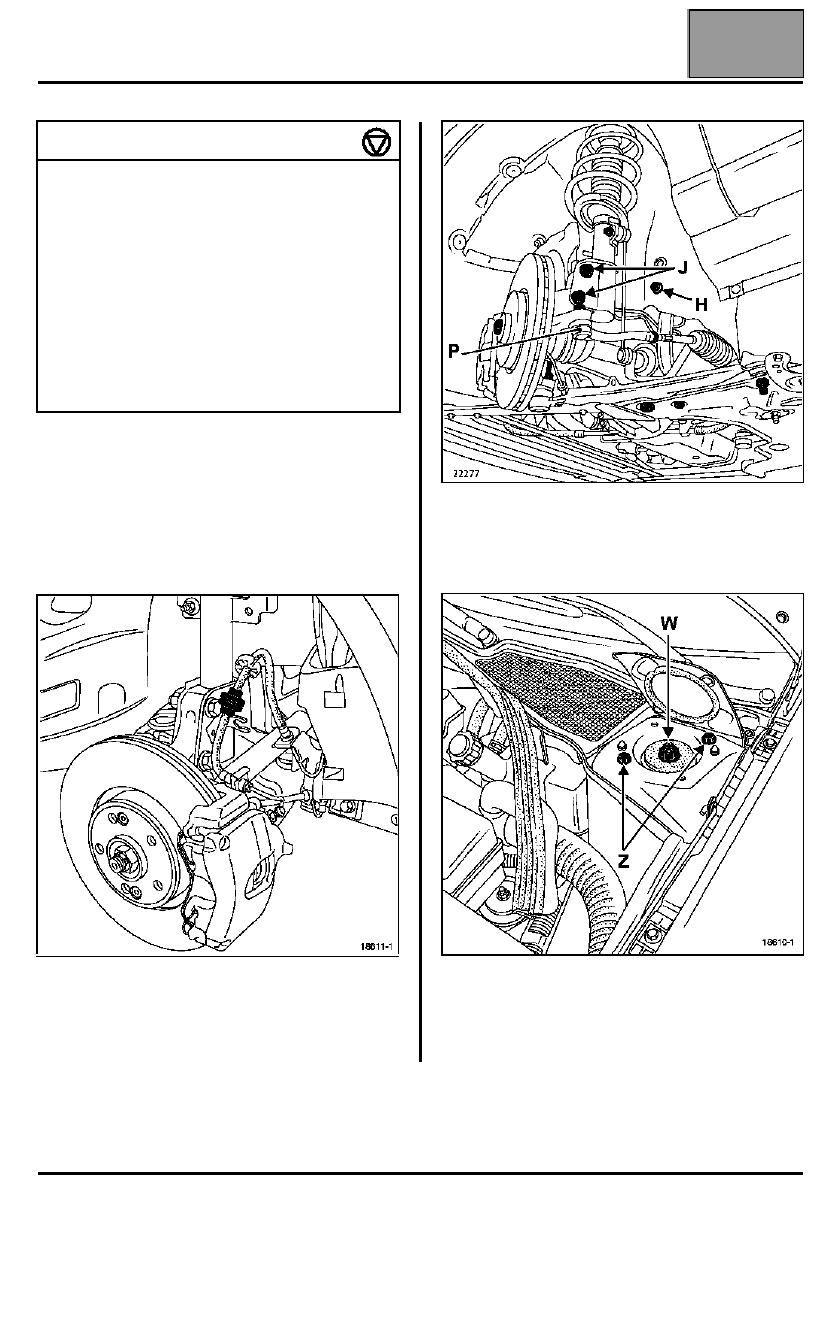

Combinado muelle - amortiguador

31A

31A-7

Combinado muelle - amortiguador

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Quitar las ruedas delanteras.

Desgrapar el flexible de freno del amortiguador.

Extraer:
– la fijación superior (H) de la bieleta de reenvío de la

barra estabilizadora,

– la tuerca (P) de la rótula de dirección,
– los tornillos inferiores (J) del amortiguador.

Lado izquierdo

Extraer:
– la rejilla de plástico,

– la tuerca (W) del vástago del amortiguador,
– el tope superior del vástago del amortiguador,
– los dos tornillos de fijación superior (Z) del

amortiguador en la carrocería,

– el combinado muelle – amortiguador.

PARES DE APRIETE (en daN.m)

Tornillos de fijación superior del
amortiguador

  2,1

Tuerca del vástago del amortiguador

  6,2

Tornillos del amortiguador

18

Tuerca de rótula inferior

11

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tornillos de rueda

 12

 14

11
13

Edición 2
