ELEMENTOS PORTADORES DELANTEROS

Combinado muelle - amortiguador

31A

31A-8

Lado derecho

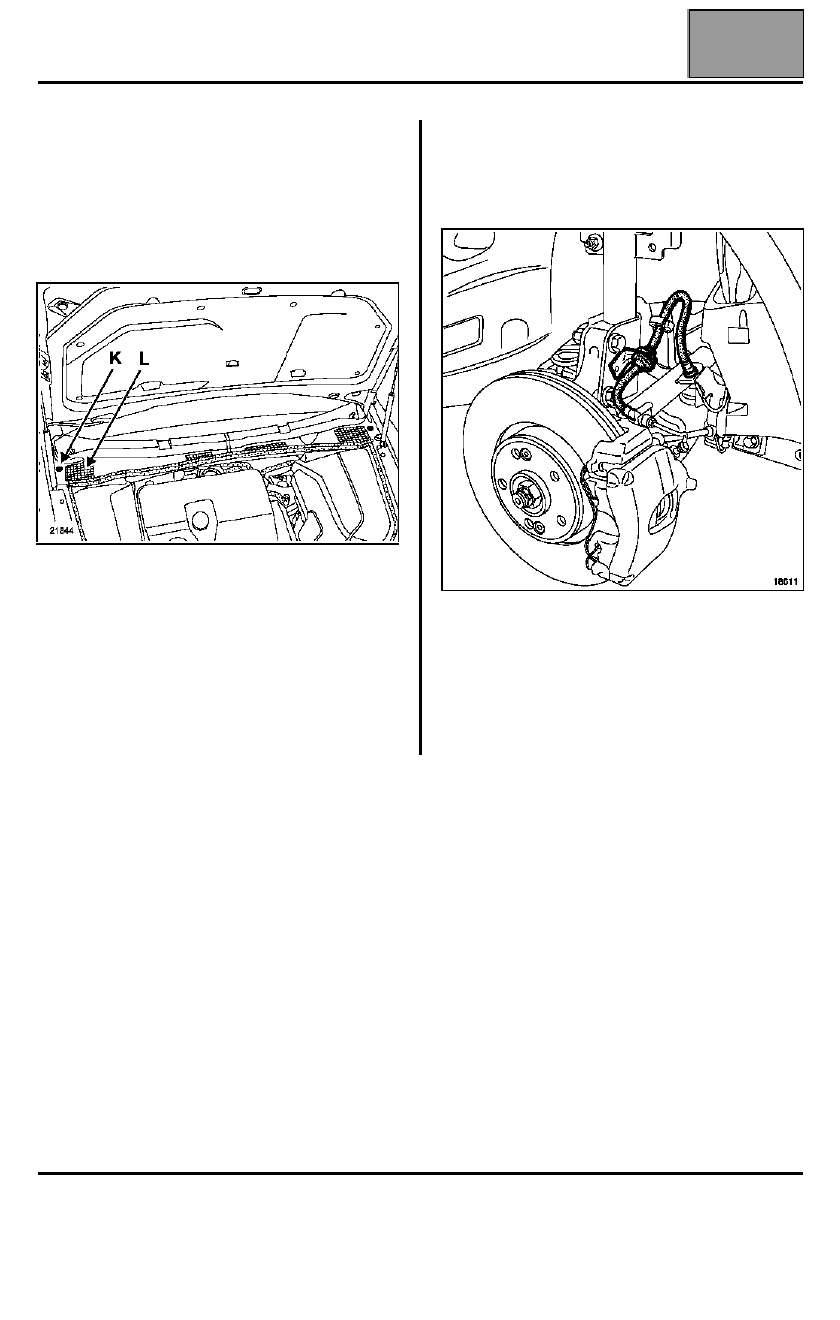

Extraer:
– la rejilla de plástico,
– el clip (K).

Levantar la tapa de plástico (L) para tener acceso a la
tuerca del vástago del amortiguador.

Extraer:
– la tuerca del vástago del amortiguador,
– el tope superior del vástago del amortiguador,
– los dos tornillos de fijación superiores del

amortiguador en la carrocería,

– el combinado muelle – amortiguador.

REPOSICIÓN

ATENCIÓN: fijar bien el flexible del freno y el
cableado del captador de velocidad de la rueda, si
han sido desgrapados.

Proceder en el sentido inverso de la extracción.

Apretar al par preconizado.

NOTA: si el vehículo está equipado con lámparas
de xenón, efectuar imperativamente, una
inicialización del sistema. Consultar el método de
reparación en el capítulo 80C "Inicialización".

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Muelle y Amortiguador

31A

31A-9

Muelle y Amortiguador

EXTRACCIÓN

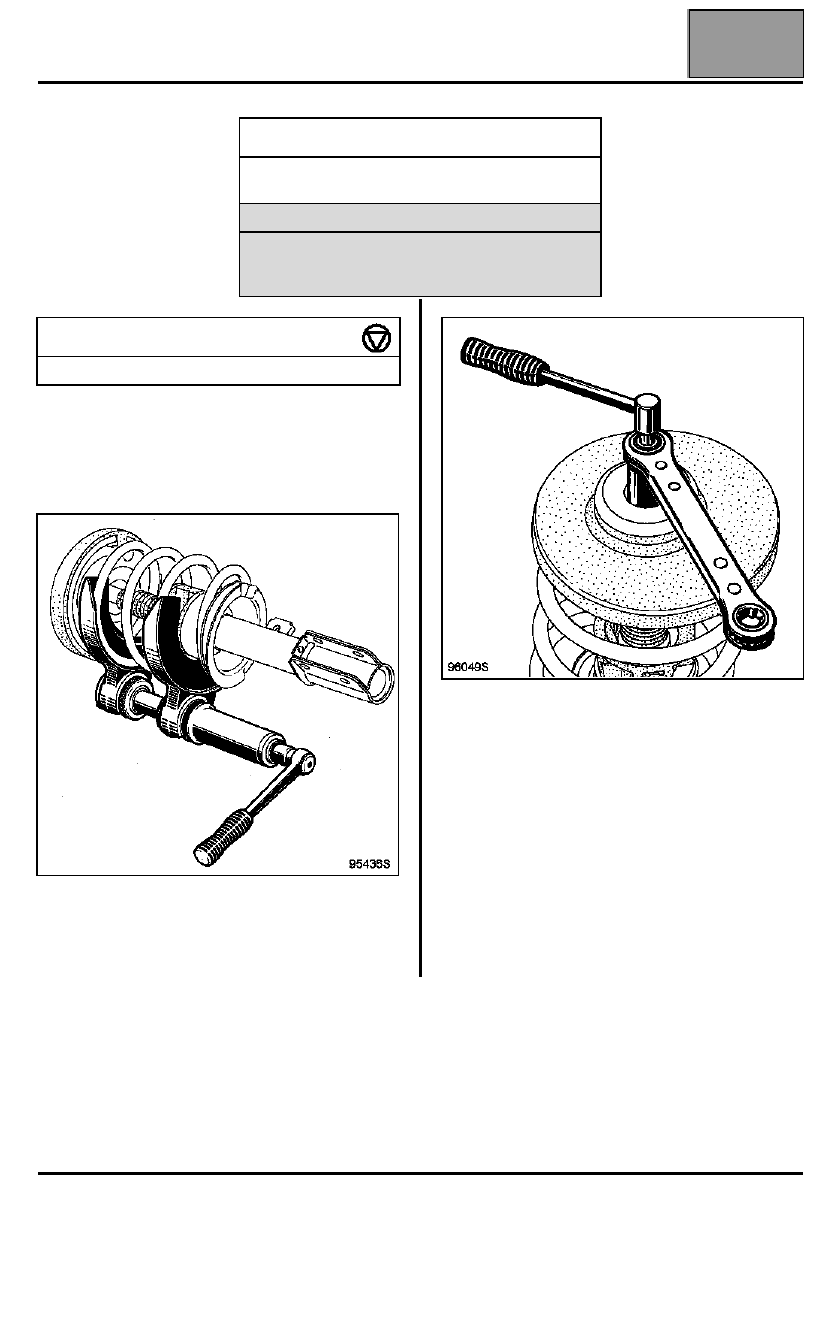

Colocar las copelas apropiadas sobre el útil de
compresión y posicionar el conjunto en el muelle.

Comprimir el muelle hasta que se despegue de los
apoyos de las copelas.

Con el útil, quitar la tuerca del vástago del
amortiguador.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Sus. 578

Llave para el rebaje de la cabeza
de fijación del amortiguador

MATERIAL INDISPENSABLE

Compresor de muelle

Útil para extraer la tuerca del vástago del

amortiguador

PAR DE APRIETE (en daN.m)

Tuerca del vástago del amortiguador

2,1

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Muelle y Amortiguador

31A

31A-10

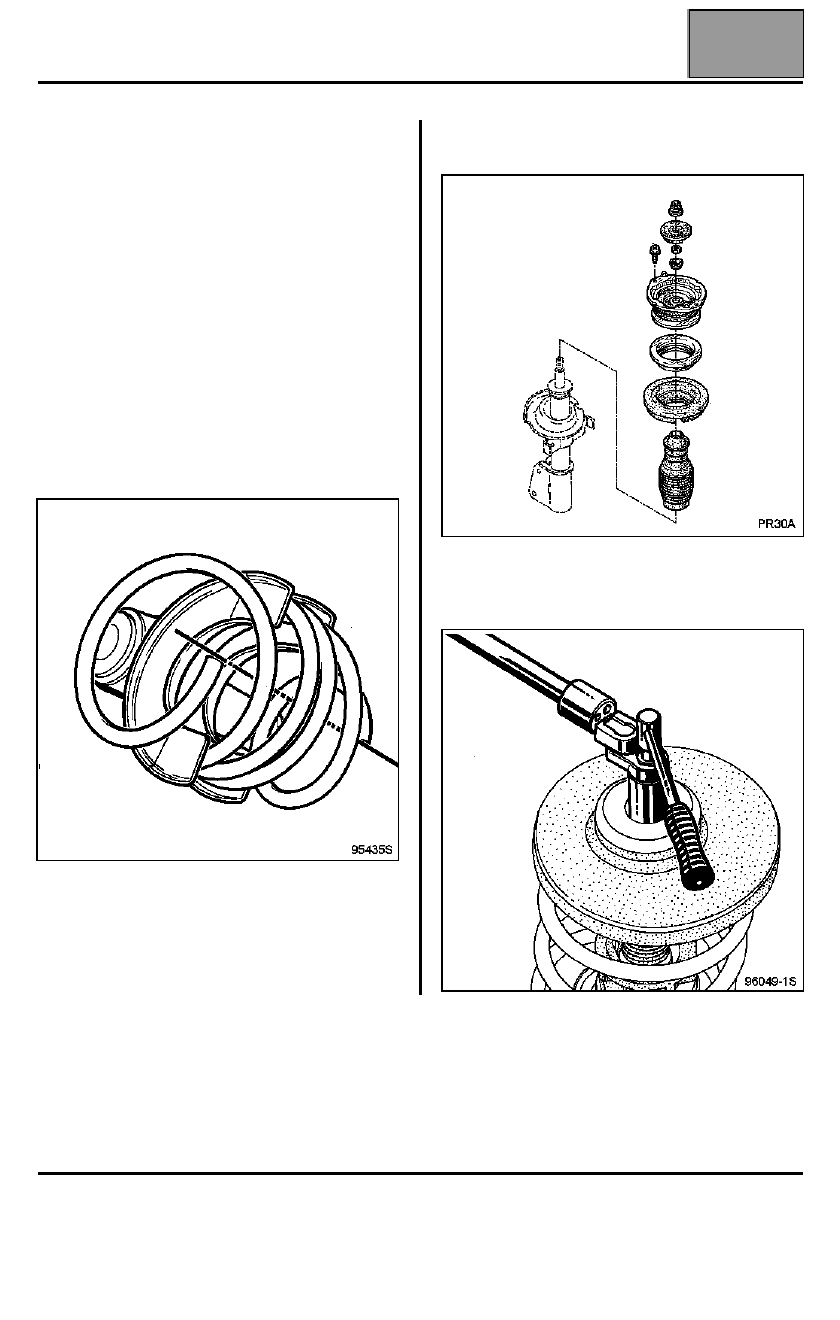

Separar los diferentes elementos que constituyen el
combinado muelle-amortiguador.

REPOSICIÓN

Precauciones que hay que tomar antes del montaje:

Los amortiguadores se almacenan horizontalmente y
en estas condiciones, es posible que los
amortiguadores, destinados a trabajar verticalmente,
se desceben.

En consecuencia, basta, antes de colocar el muelle,
practicar en posición vertical algunos bombeos
manuales en el vástago del amortiguador.

En caso de sustitución del muelle, para facilitar el
montaje, respetar la posición y la orientación del
muelle y de las copelas del útil.

Respetar el orden y el sentido de montaje de las
piezas constitutivas.

Apretar la tuerca nueva al par.

Descomprimir el muelle y retirar el útil.

Edición 2

ELEMENTOS PORTADORES DELANTEROS

Brazo inferior

31A

31A-11

Brazo inferior

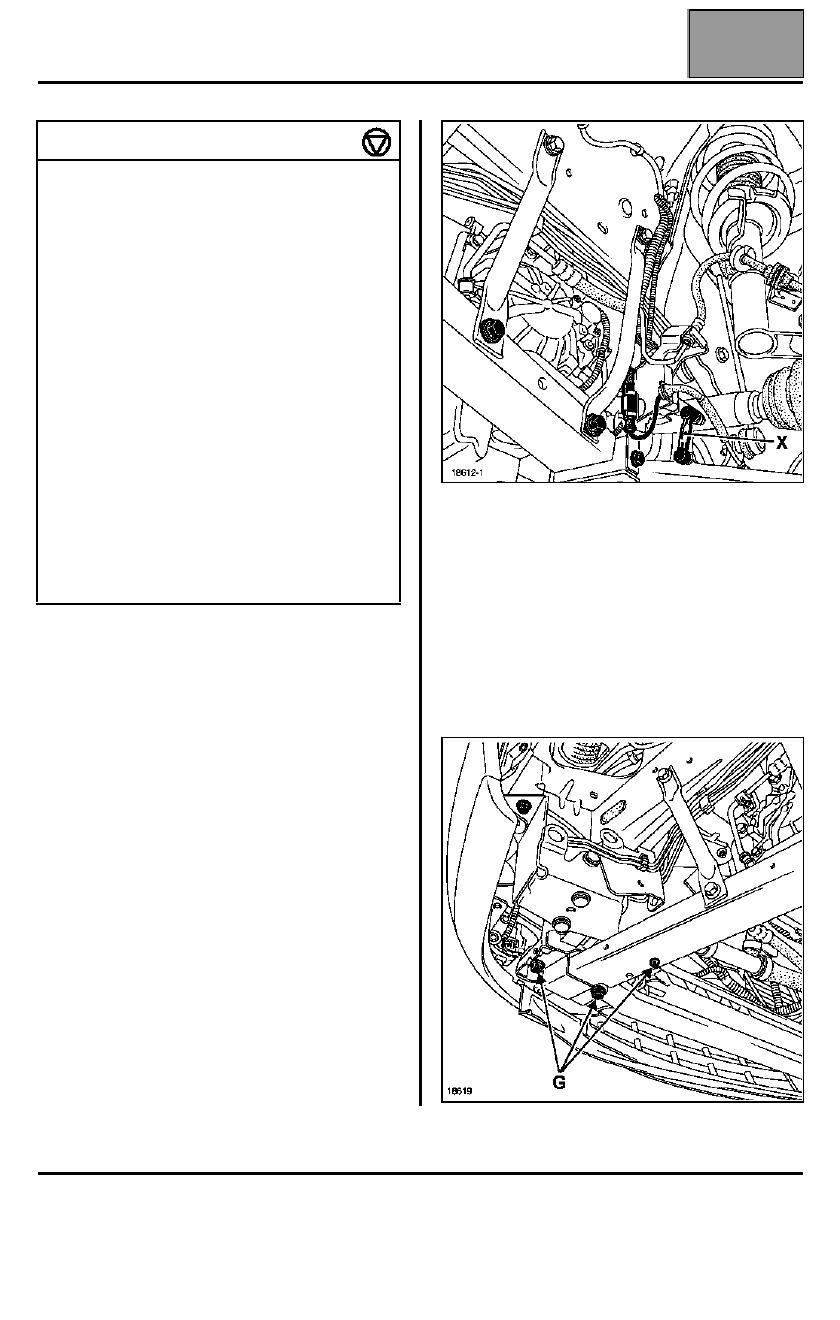

ATENCIÓN: la extracción de los tornillos de la
cuna y de los tornillos del brazo implica
imperativamente su sustitución y su apriete al par.

EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:
– la protección bajo el motor,
– las fijaciones inferiores del paragolpes,
– las ruedas.

Colocar un bloqueador de volante de dirección.

Extraer:
– los guardabarros delanteros,
– los dos tirantes izquierdos,

– el tirante derecho,
– los tornillos de la patilla de fijación del tubo de freno

y del captador de velocidad de la rueda,

– la bieleta (X) del captador de posición de la lámpara

de xenón si el vehículo está equipado.

Soltar los captadores de velocidad de la rueda del
brazo inferior.

Extraer:
– los tornillos (G),
– los largueros de aluminio,

PARES DE APRIETE (en daN.m)

Tornillos de fijación delantera del brazo
inferior sobre la cuna

10,5

Tornillos de fijación trasera del brazo
inferior sobre la cuna

10,5

Tuerca de rótula inferior

11

Tuerca de bieleta de reenvío de la barra
estabilizadora

  4,4

Tuerca de bieleta de dirección

  3,7

Tornillos de la pinza de dirección

  2,1

Tornillos de rueda

∅

∅

∅

∅

 12

∅

∅

∅

∅

 14

11
13

Tornillos del larguero de aluminio

  4,4

Tornillos de la bieleta de recuperación de
par sobre la cuna

10,5

Tornillos de la bieleta de recuperación de
par en el motor

18
