Renault Vel Satis. Manual - parte 130

EMBRAGUE

Volante

20A

20A-13

MOTOR F4R TURBO

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la caja de velocidades del motor y extraído el embrague.

EXTRACCIÓN

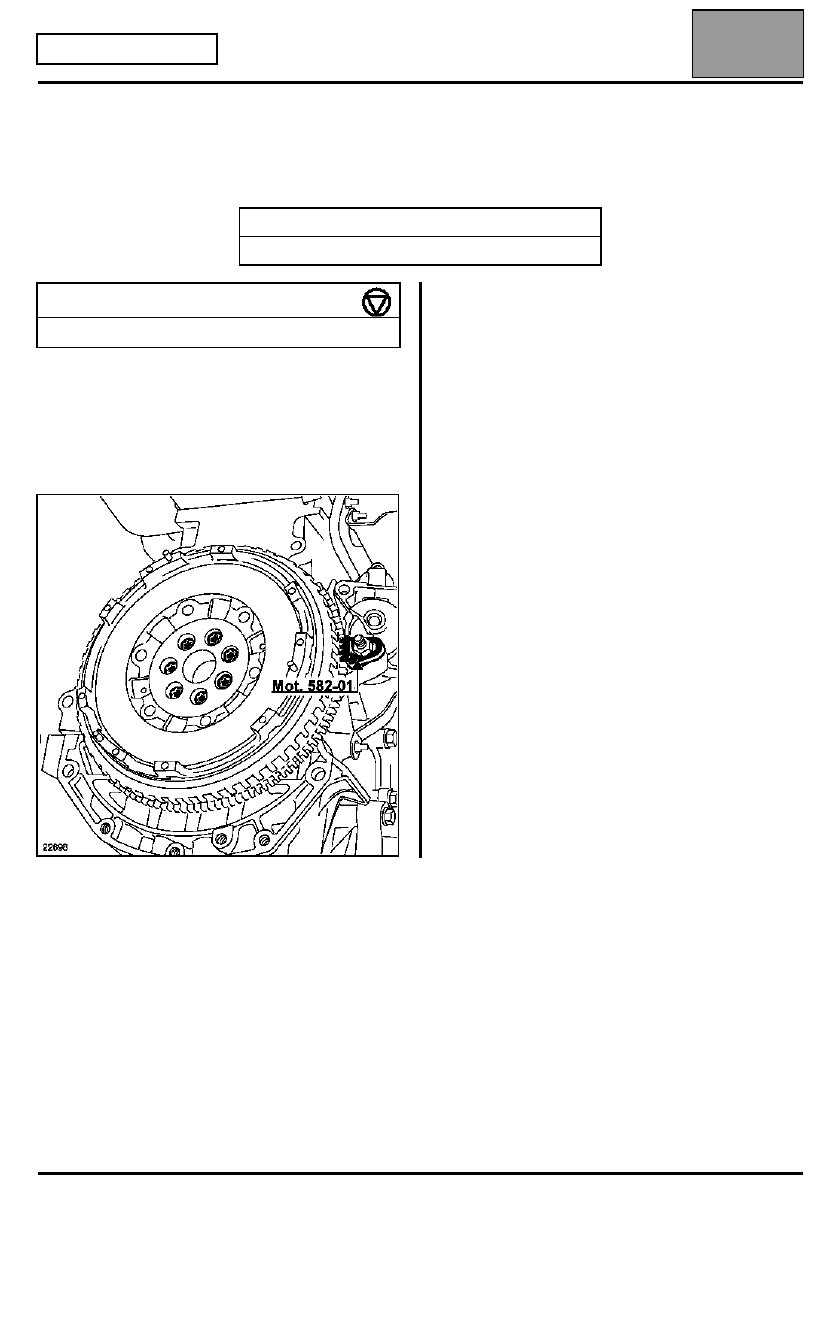

Poner el sector de retención Mot. 582-01.

Sustituir el volante en caso de deterioro.

REPOSICIÓN

Limpiar, en el cigüeñal las roscas de los tornillos de
fijación.

Desengrasar la cara de apoyo del volante en el
cigüeñal.

Pegar los tornillos del volante con loctite
FRENETANCH y apretarlos al par.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 582-01

Sector de retención

PAR DE APRIETE (en daN.m)

Tornillos del volante

6

EMBRAGUE

Rodamiento del árbol de embrague

20A

20A-14

MOTOR G9T

Rodamiento del árbol de embrague

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la
caja de velocidades del motor y extraído el embrague
y el volante motor.

EXTRACCIÓN

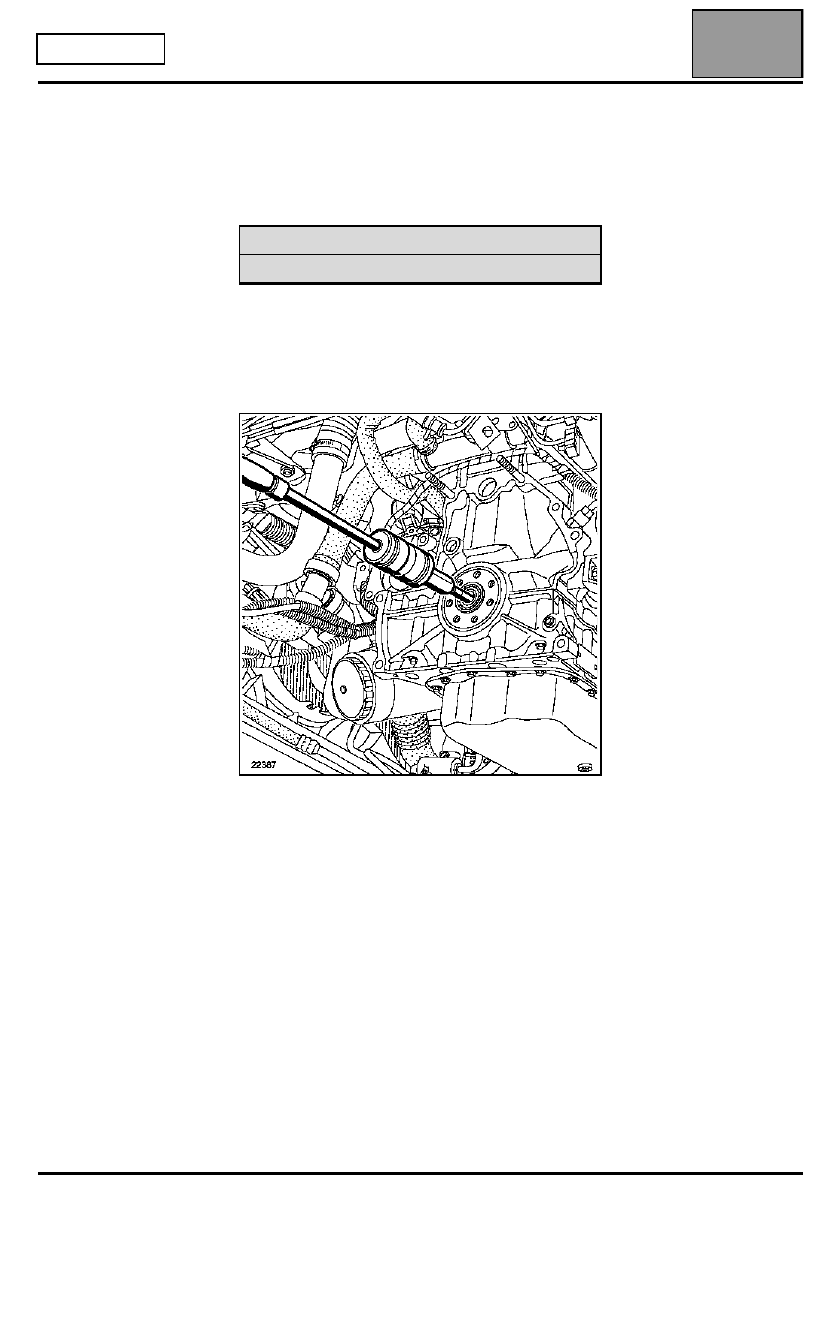

Extraer el rodamiento utilizando un extractor de
rodamiento.

REPOSICIÓN

Montar el rodamiento nuevo. Éste se entrega
engrasado, por lo que sólo hay que limpiar el diámetro
exterior.

Untar el diámetro exterior del rodamiento con loctite
FRENBLOC.

Montar el rodamiento con un tubo, tomando apoyo en
la jaula exterior.

MATERIAL INDISPENSABLE

Extractor de rodamiento

CAJA DE VELOCIDADES MECÁNICA

Relaciones

21A

21A-1

121A

CAJA DE VELOCIDADES MECÁNICA

Relaciones

CAJA DE VELOCIDADES PK 6

Índice

Motorización

Par

cilíndrico

1

a

2

a

3

a

4

a

5

a

6

a

Marcha

atrás

PK6-013

F4RTurbocomprimido

16/67

11/43

19/40

29/43

39/43

39/35

41/31

27/47

PK6-004

G9T

17/64

11/43

19/40

31/43

41/40

41/31

47/30

27/47

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Lubricantes

21A

21A-2

Lubricantes

CAPACIDAD (en litros)

CALIDAD VISCOSIDAD

TRANSELF TRP 75 W80W

PK6

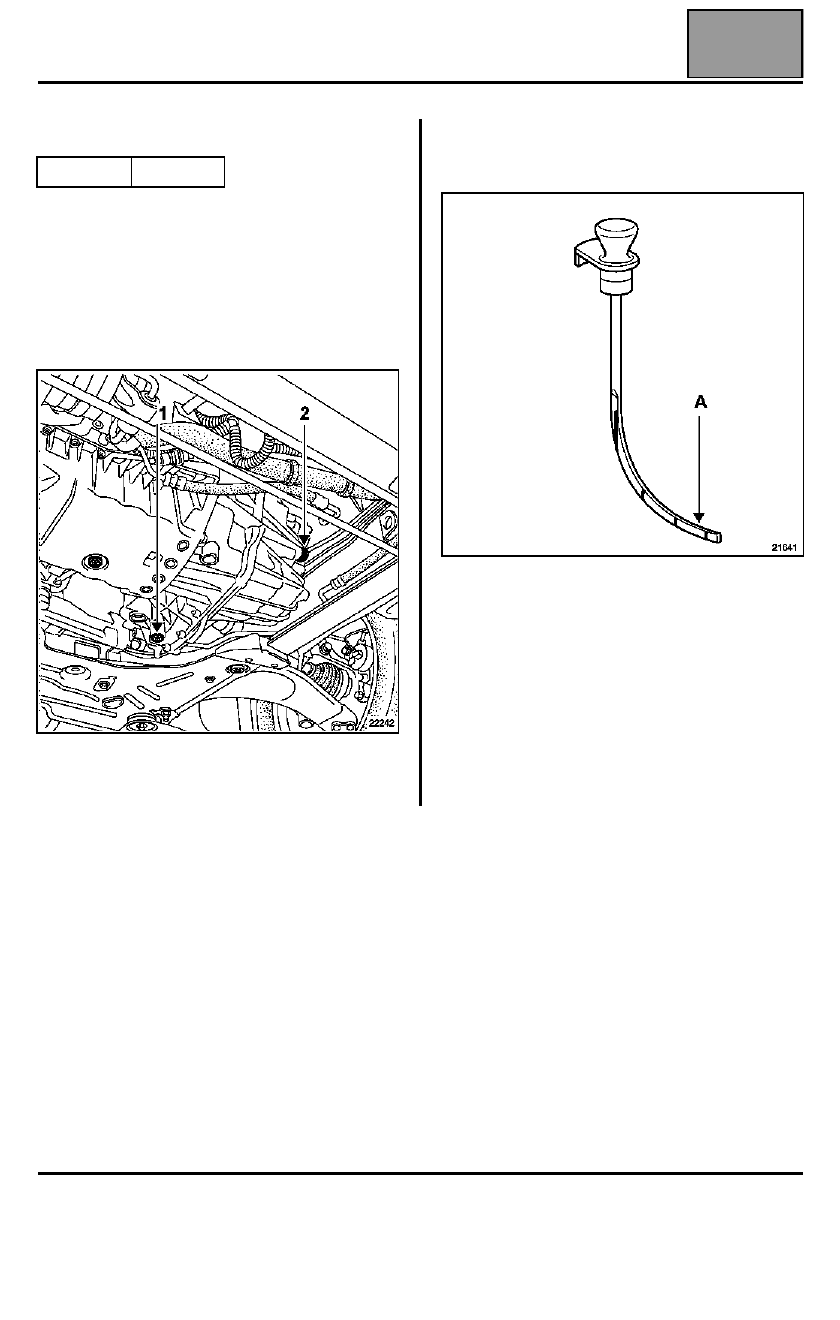

1 Tapón de vaciado
2 Tapón de llenado

SONDA DEL NIVEL DE CAJA

El nivel se encuentra en la marca A.

El control del nivel se efectúa utilizando el B. Vi. 1631.

NOTA:
El nivel no se hace por desbordamiento. Un
exceso de aceite puede degradar el
funcionamiento de la caja de velocidades.

PK6

2,4

±

 0,15

Edition 2
