CAJA DE VELOCIDADES MECÁNICA

Ingredientes

21A

21A-3

Ingredientes

PK6

Pieza que hay que sustituir sistemáticamente

Cuando ha sido extraída:
– la junta labiada.

TIPO

ENVASE

REFERENCIA

ÓRGANO

MOLYKOTE BR2

Bote de 1 kg

77 01 421 145

Acanaladuras del planetario
derecho

RHODORSEAL 5661

Tubo de 100 g

77 01 404 452

Tapones roscados y contactores

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Particularidades

21A

21A-4

Particularidades

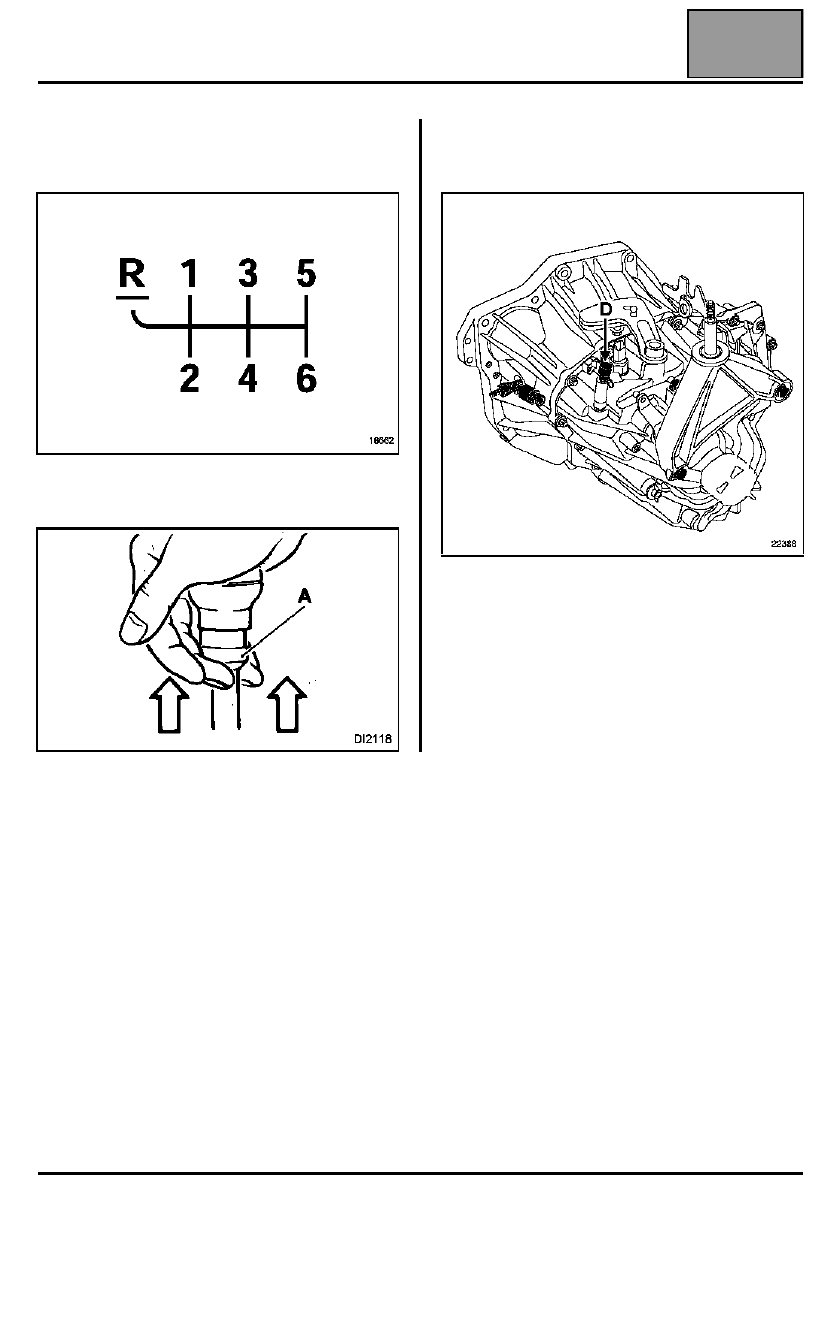

DIAGRAMAS DE VELOCIDAD

PK6

Para meter la marcha atrás, levantar el gatillo (A) y
accionar la palanca.

ATENCIÓN:
Se PROHÍBE desmontar la válvula del respiradero
(D) para efectuar el llenado de aceite.

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades (Extracción-Reposición)

21A

21A-5

Caja de velocidades (Extracción-Reposición)

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1453

Aparato de sujeción del motor

Mot. 1531

Centrador volante motor

Mot.   453-01

Pinzas para tubos flexibles
(Manguito)

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de ruedas

11

Tornillos de la columneta del estribo de
freno

  0,7

Tuerca de rótula de dirección

  3,7

Tuerca de la rótula inferior

11

Bulón del pie del amortiguador

18

Tornillos del fuelle de transmisión

  3

Tornillos del soporte pendular en la
carrocería

  4,5

Tornillos del soporte pendular sobre
caja de velocidades

10,5

Tornillos de fijación delantera de la cuna

18

Tornillos de fijación trasera de la cuna

18

Fijación del tirante sobre el larguero

10,5

Fijación tirante en travesaño lateral

21

Fijación superior delantera de la fijación

  6,2

Fijación inferior delantera de la fijación

10,5

Tornillos de fijación trasera de los
tirantes de la cuna

10,5

Tornillos de la bieleta de recuperación
del par/cuna

10,5

Tornillos de la bieleta de recuperación
del par/motor

10,5

Tornillos del motor de arranque

  4,4

Tornillos del contorno de caja

  4,4

Tapón de llenado

  0,1
7

Tapón de vaciado

  2,4

Edition 2

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades (Extracción-Reposición)

21A

21A-6

RECUERDEN

Antes de desconectar la batería, hay que:

– cortar el contacto,
– cortar todos los consumidores,
– esperar la parada del grupo motoventilador (después de cortar el + después de contacto),
– si el vehículo está equipado de Carminat, esperar la parada del sistema tras cortar el contacto (1 minuto

aproximadamente) antes de desconectar la batería.

IMPORTANTE:
Si no se respeta este tiempo, se corre el riesgo de que el Carminat no funcione.
