EMBRAGUE

Mecanismo - Disco

20A

20A-9

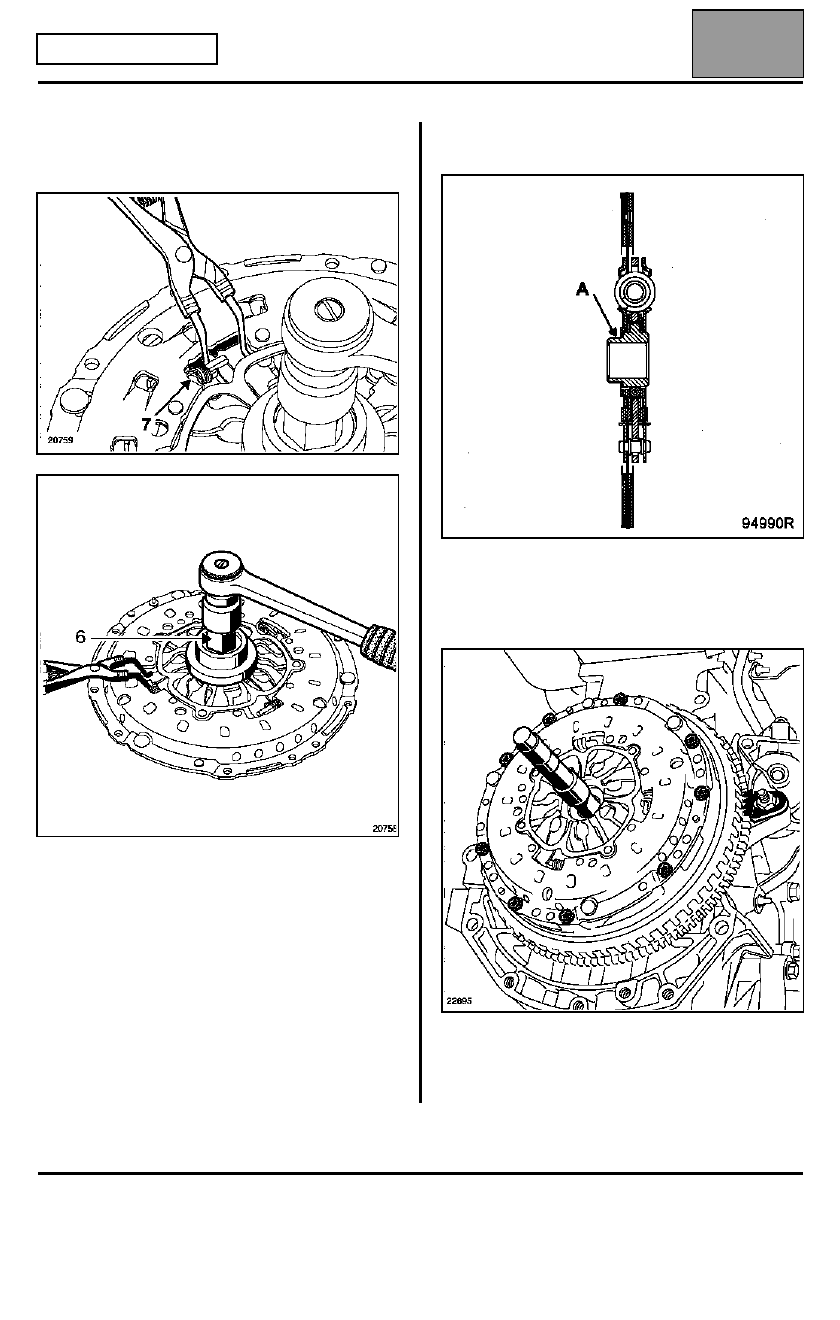

MOTOR F4R TURBO

Comprimir los muelles (7) y después, mientras se
sujetan los muelles comprimidos, liberar el mecanismo
aflojando la tuerca (6) completamente.

Retirar el mecanismo del zócalo (comprobando que
los muelles estén correctamente comprimidos).

Precauciones imperativas que hay que seguir en la
reparación del embrague:

Limpiar las acanaladuras del árbol de embrague y
montar el conjunto sin lubricante.

Desengrasar la cara de fricción del volante.

Poner el disco en su sitio (saliente (A) del buje lado
volante motor).

CENTRADO

Utilizar el centrador de plástico que se encuentra en
las colecciones del embrague.

Colocar el mecanismo en el volante motor apretando
progresivamente los tornillos al par de 1,2 daN.m.

Retirar el sector de retención Mot. 582-01.

EMBRAGUE

Tope

20A

20A-10

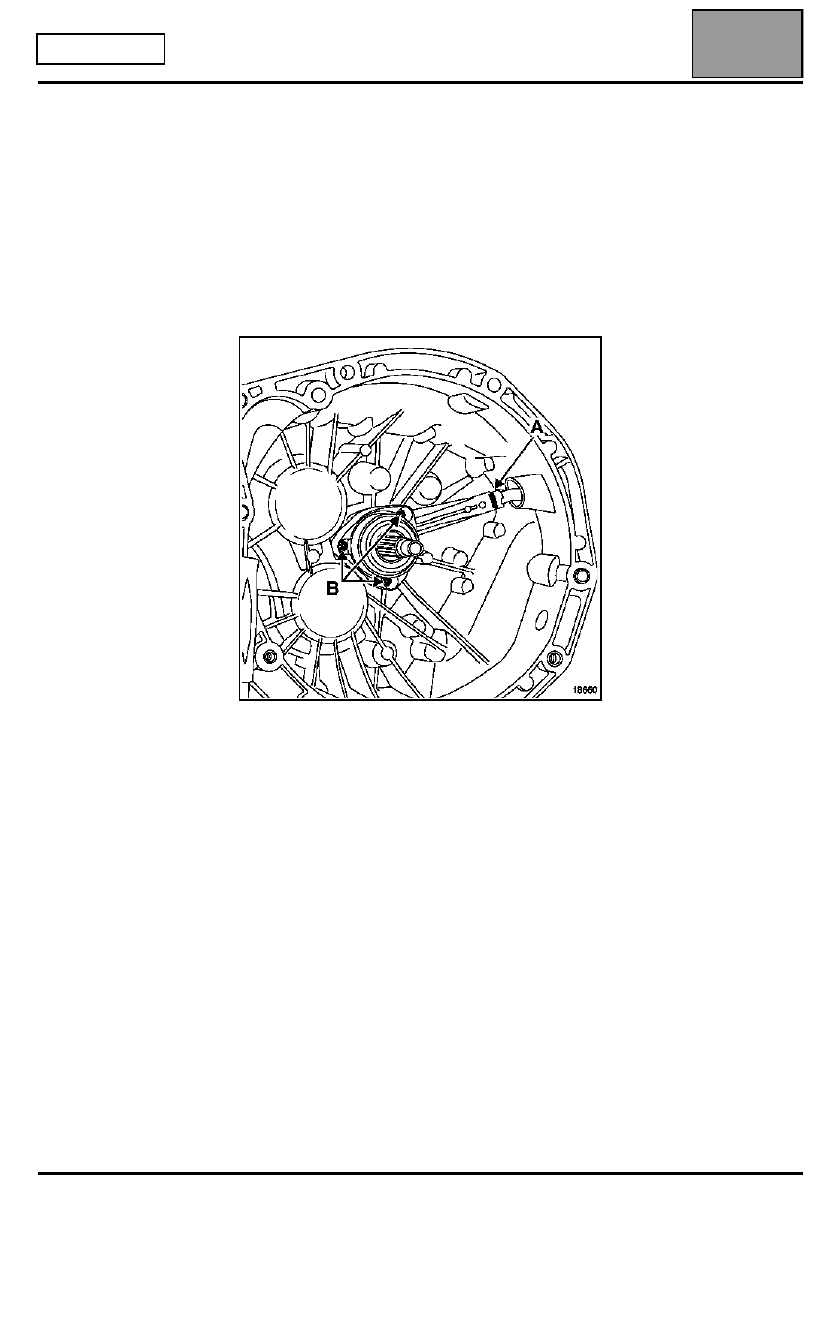

MOTOR G9T

Tope

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la
caja de velocidades del motor.

EXTRACCIÓN

Extraer:
– el purgador (grapa A),
– el tope (tornillos B).

REPOSICIÓN

Colocar:
– el tope,
– el purgador.

Asegurarse del correcto deslizamiento del tope.

EMBRAGUE

Tope

20A

20A-11

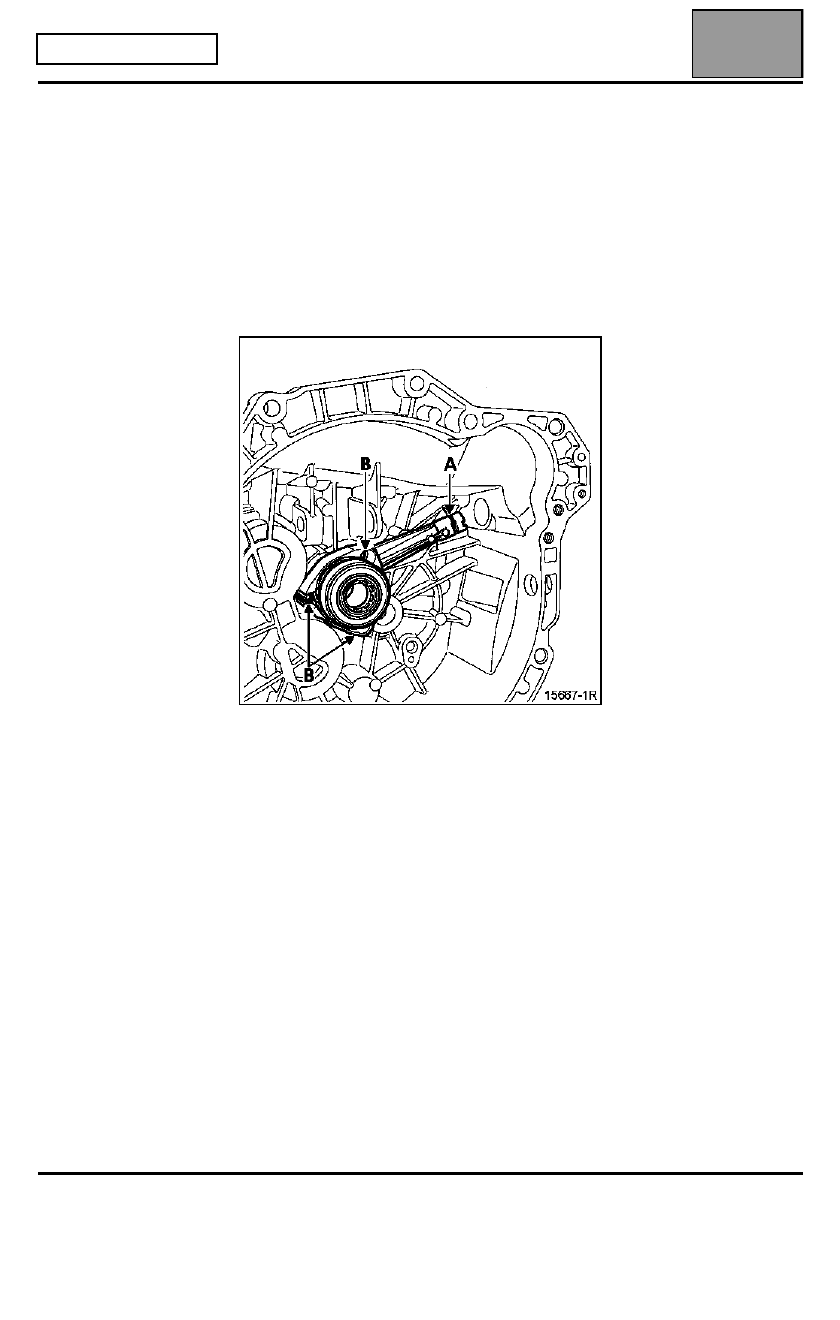

MOTOR F4R TURBO

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la
caja de velocidades del motor.

EXTRACCIÓN

Extraer:
– el purgador (grapa A),
– el tope (tornillos B).

REPOSICIÓN

Colocar:
– el tope,
– el purgador.

Asegurarse del correcto deslizamiento del tope.

EMBRAGUE

Volante

20A

20A-12

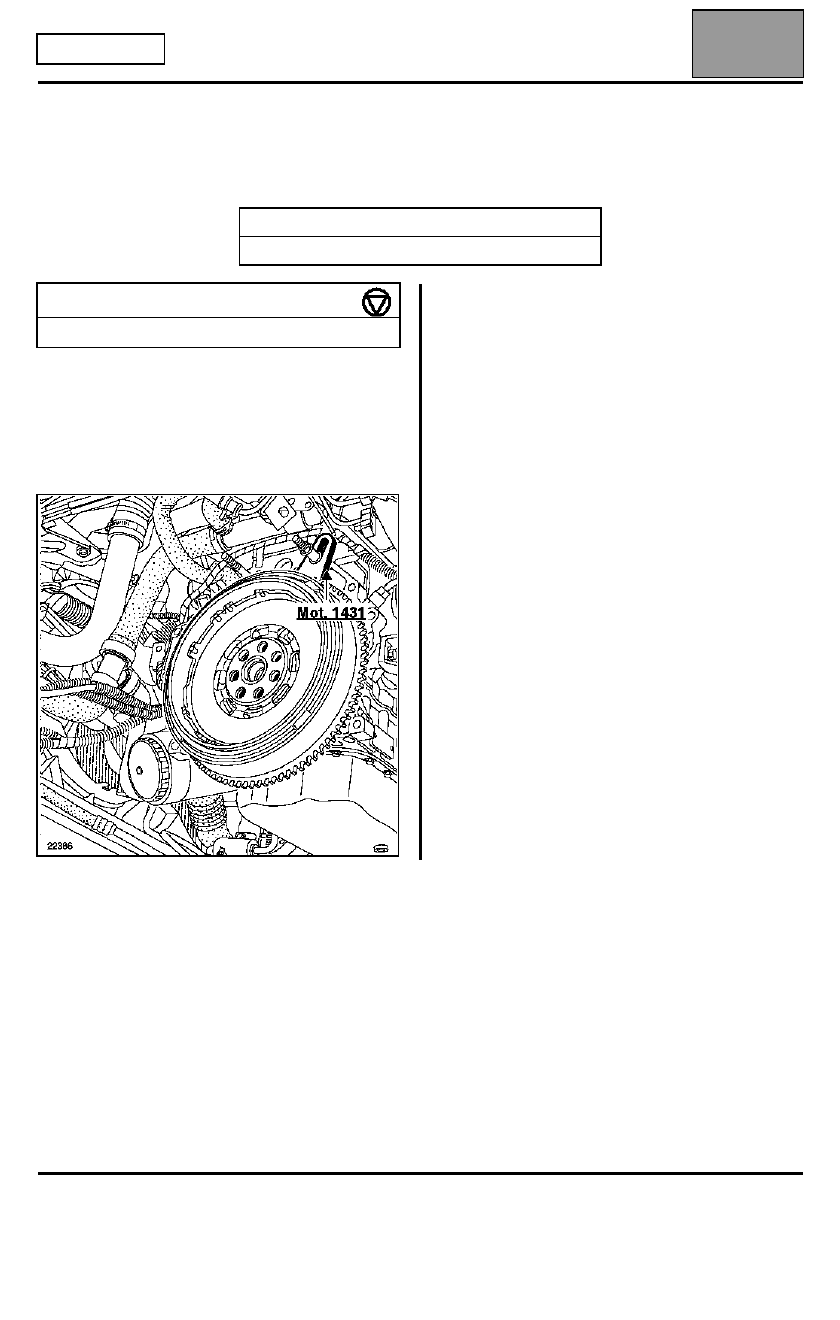

MOTOR G9T

Volante

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la caja de velocidades del motor y extraído el embrague.

EXTRACCIÓN

Poner el sector de retención Mot. 1431.

Sustituir el volante en caso de deterioro.

REPOSICIÓN

Limpiar, en el cigüeñal las roscas de los tornillos de
fijación.

Desengrasar la cara de apoyo del volante en el
cigüeñal.

Pegar los tornillos del volante con loctite
FRENETANCH y apretarlos al par.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1431

Sector de retención

PAR DE APRIETE (en daN.m)

Tornillos del volante

6
