Renault Vel Satis. Manual - parte 122

ESCAPE

Precatalizador

19B

19B-9

MOTOR G9T

Precatalizador

EXTRACCIÓN

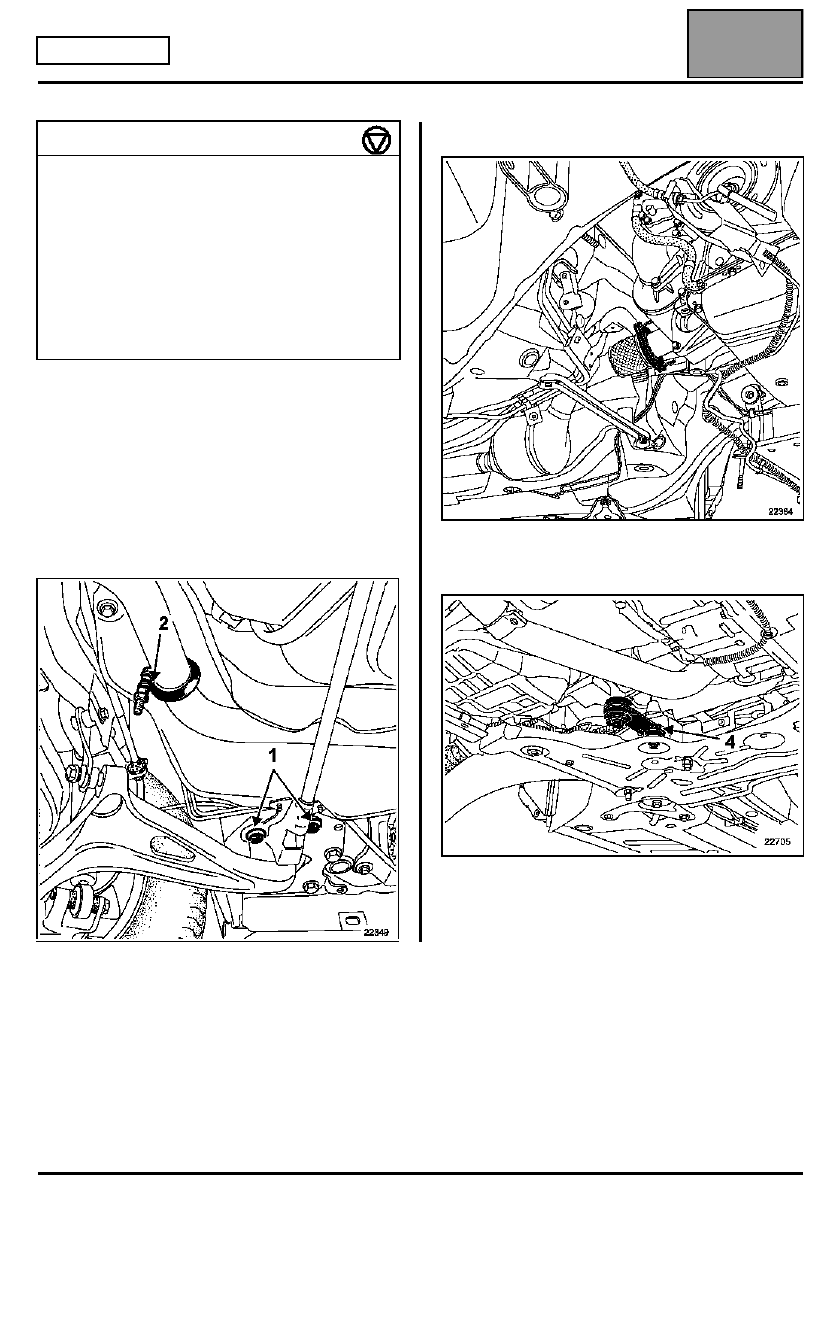

La extracción del catalizador requiere la extracción de
la transmisión derecha (consultar el capítulo 29A
Transmisión "Transmisión").

Extraer:
– la barra acústica (1),
– la abrazadera de la línea de escape (2),

– la brida dos puntos catalizador-precatalizador (3).

– la línea,
– la bieleta de recuperación de par (4),

– el apoyo de la transmisión.

PARES DE APRIETE (en daN.m)

Tuercas del catalizador-precatalizador

  2,1

Tuercas del catalizador-turbocompresor

  4,4

Tornillos de las muletas del
precatalizador

  2,1

Bieleta de recuperación de par

lado cuna
lado motor

10,5
18

Tornillos de la barra acústica

  6,2

Edición 3

ESCAPE

Precatalizador

19B

19B-10

MOTOR G9T

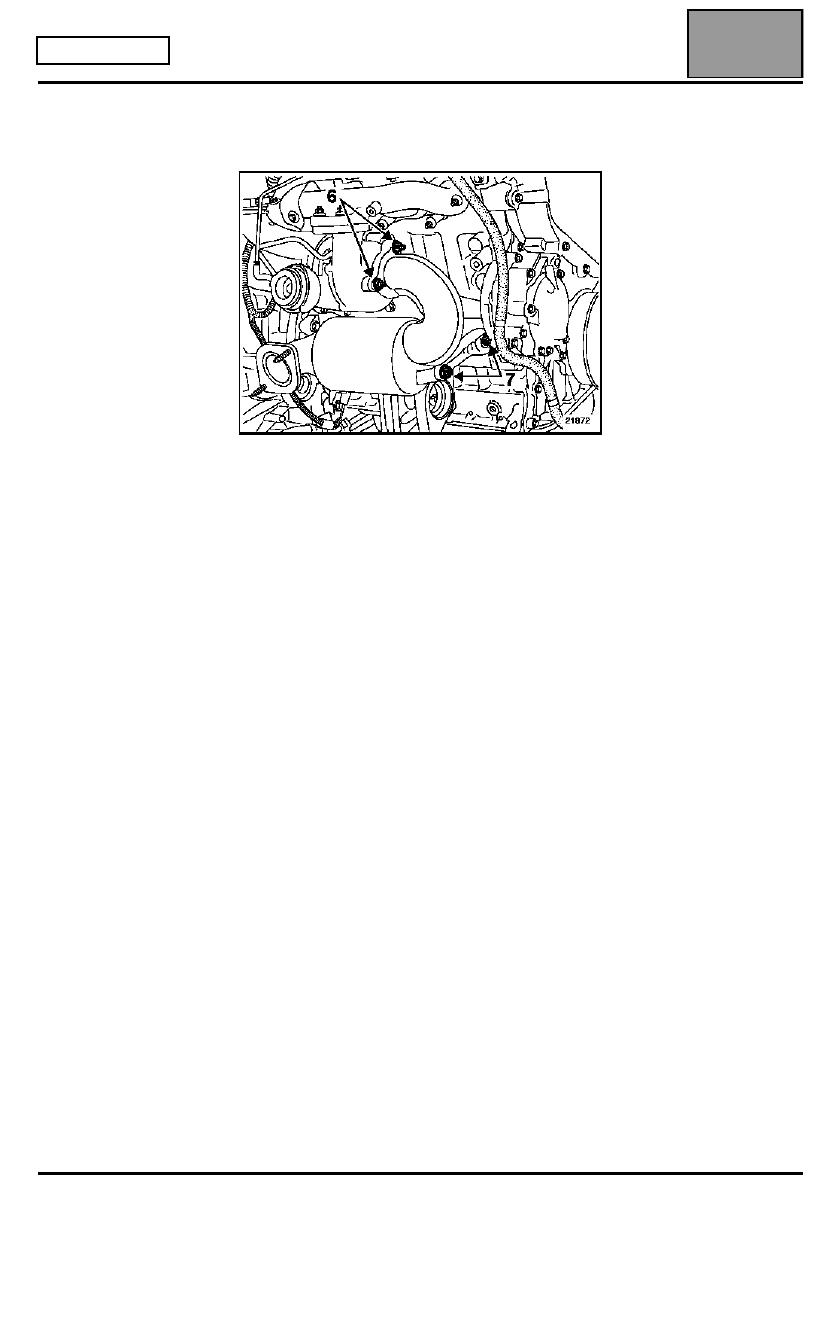

– las tres tuercas turbocompresor-precatalizador (6),
– las dos muletas del precatalizador (7).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir las juntas por juntas nuevas.

Respetar los pares de apriete.

Los otros elementos no presentan dificultades
particulares.

Edición 3

ESCAPE

Precatalizador

19B

19B-11

MOTOR P9X

Precatalizador

EXTRACCIÓN

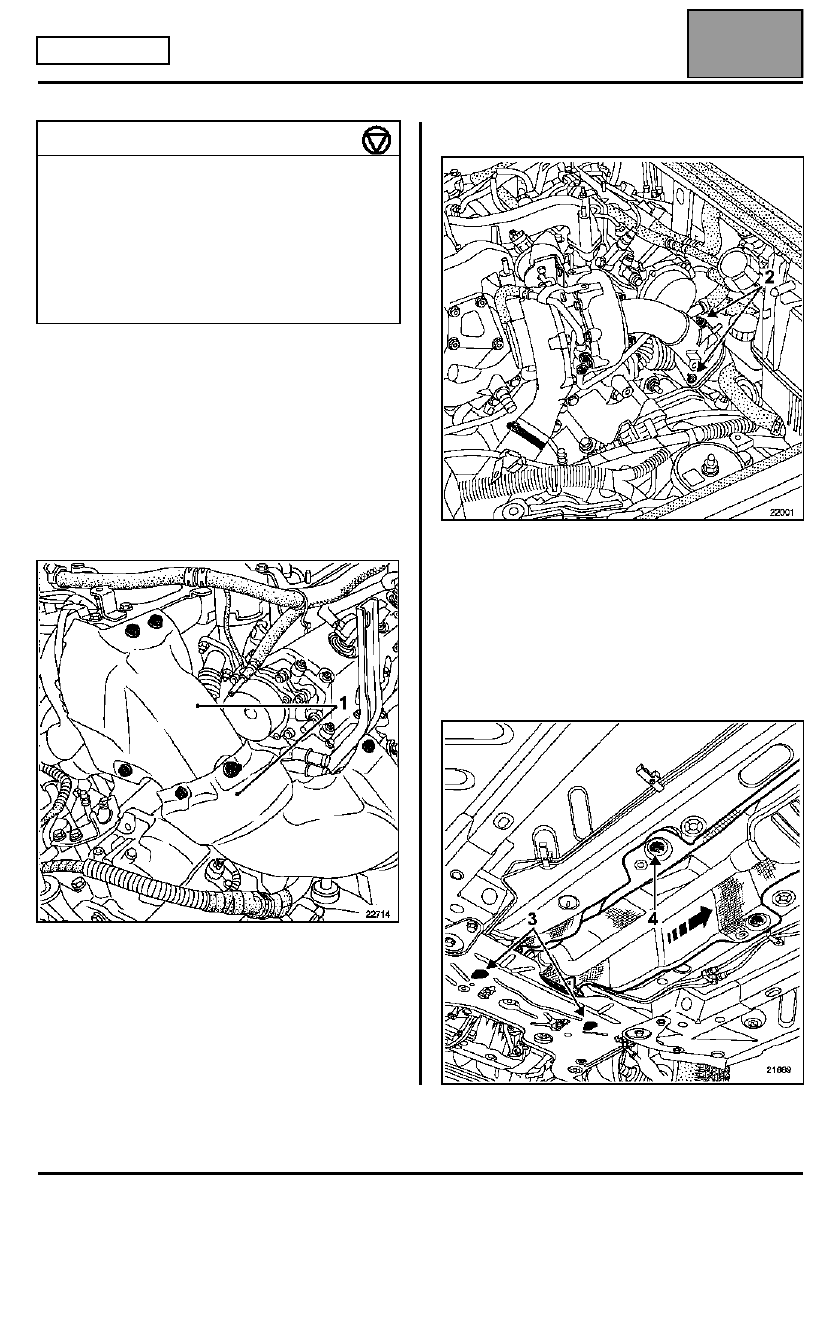

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Desconectar la batería.

Extraer:
– las pantallas térmicas (1),

– las fijaciones (2) de la bajada del escape,

– el catalizador.

Sacar la pantalla térmica hacia atrás. Para ello
extraer:
– las fijaciones (3) de la placa de sujeción de la

pantalla térmica,

– la placa de sujeción,
– las cuatro grapas de fijación (4) de la pantalla

térmica.

PARES DE APRIETE (en daN.m)

Fijaciones pantallas

2,1

Espárragos

0,7

Tuercas de fijación de la bajada del
escape

2,1

Fijaciones de la muleta del precatalizador

2,1

Fijaciones de la patilla del precatalizador

2,1

Edición 3

ESCAPE

Precatalizador

19B

19B-12

MOTOR P9X

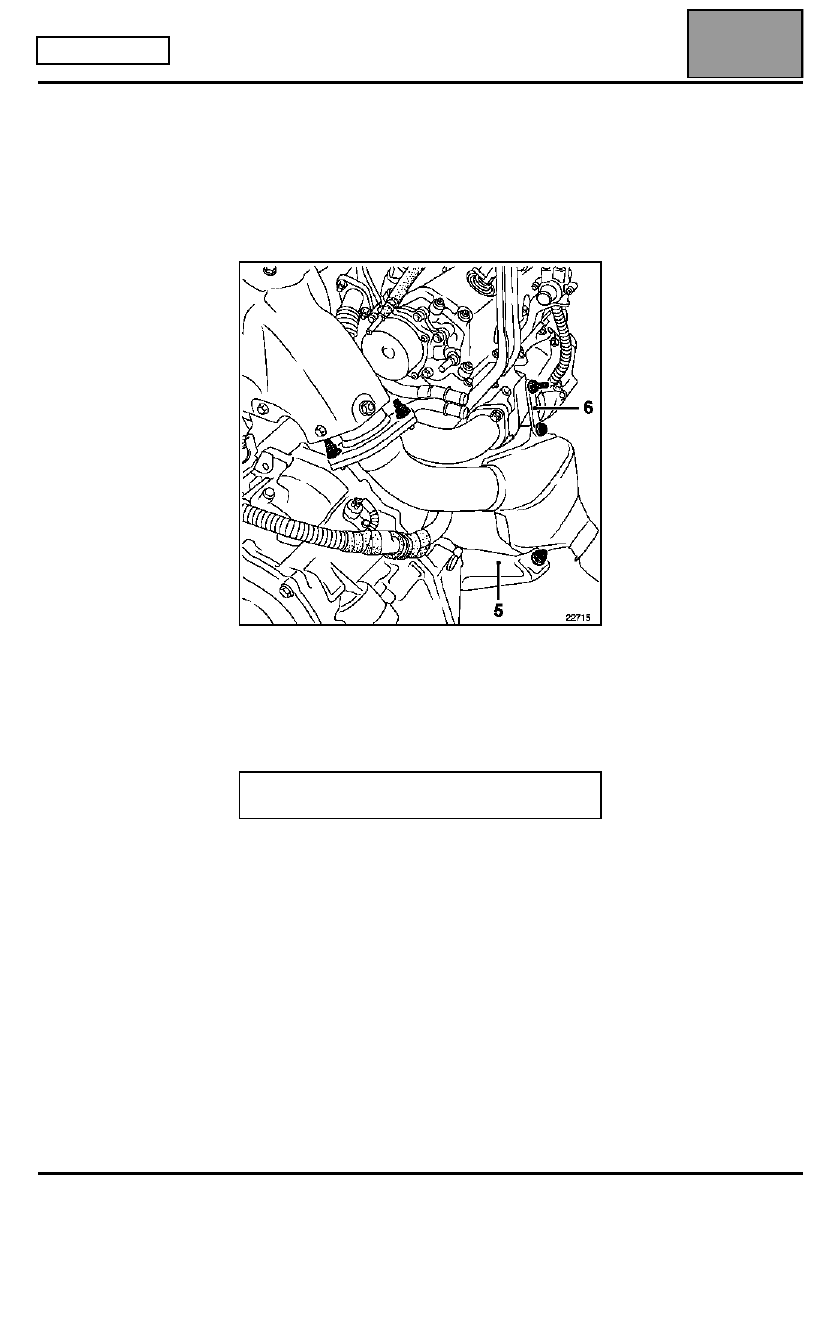

Desgrapar el cable de mando de la caja de
velocidades en la pantalla térmica.

Extraer:
– la pantalla térmica,
– la muleta (5) y la patilla (6) del precatalizador,
– el precatalizador.

REPOSICIÓN

Montar en el sentido inverso de la extracción.

Sustituir las juntas.

Los otros elementos de la línea de escape no

presentan dificultades particulares.

Edición 3
