ESCAPE

Catalizador

19B

19B-5

MOTOR F4R

TURBOCOMPRIMIDO

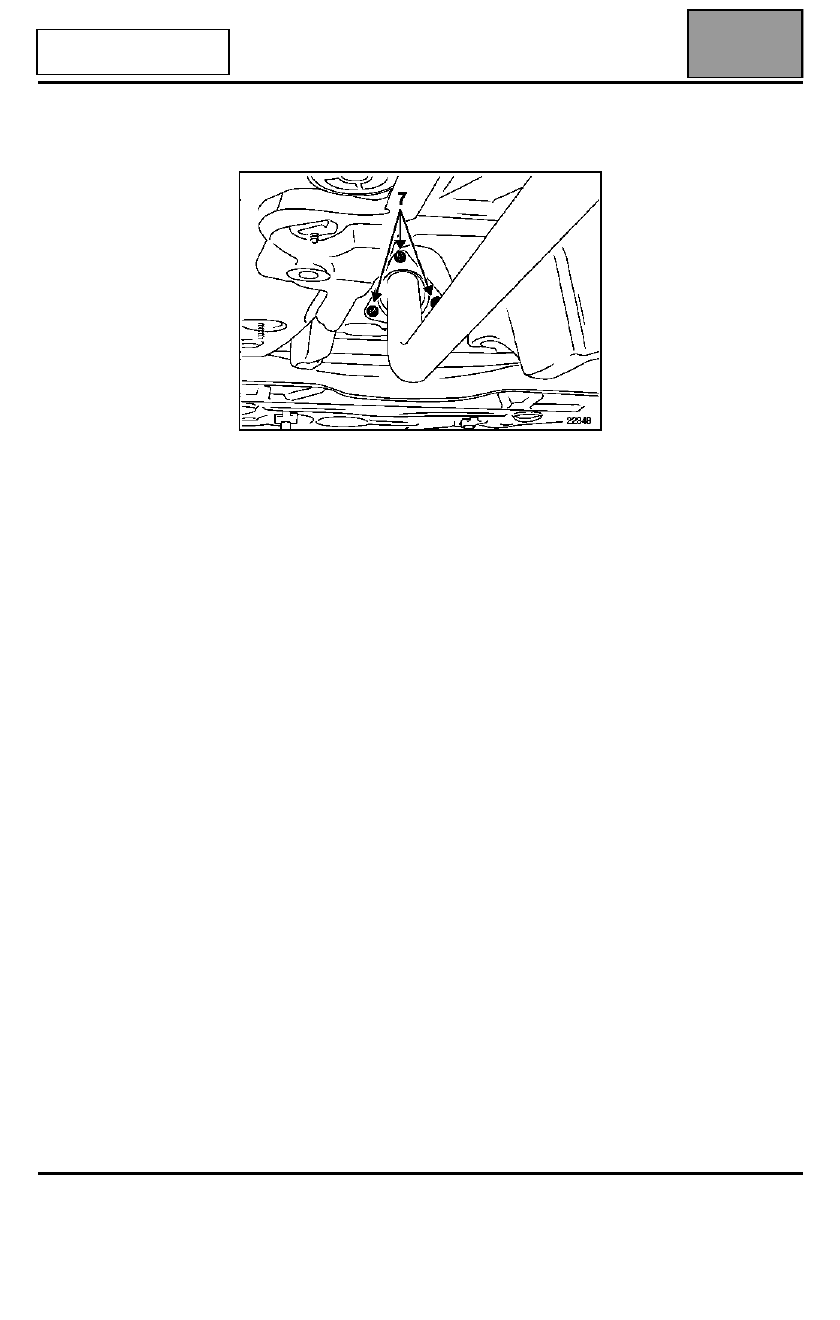

Extraer las tres tuercas (7) de fijación de la brida de
escape.

Extraer el catalizador.

REPOSICIÓN

Aproximar las tuercas del catalizador en el
turbocompresor.

Apretar según el orden y al par:
– las bridas del catalizador,
– las tuercas del catalizador en el turbocompresor,
– la brida de la línea de escape.

Proceder en el sentido inverso de la extracción.

Sustituir las juntas de la brida de escape y del
turbocompresor.

Edición 3

ESCAPE

Catalizador

19B

19B-6

MOTOR V4Y

EXTRACCIÓN

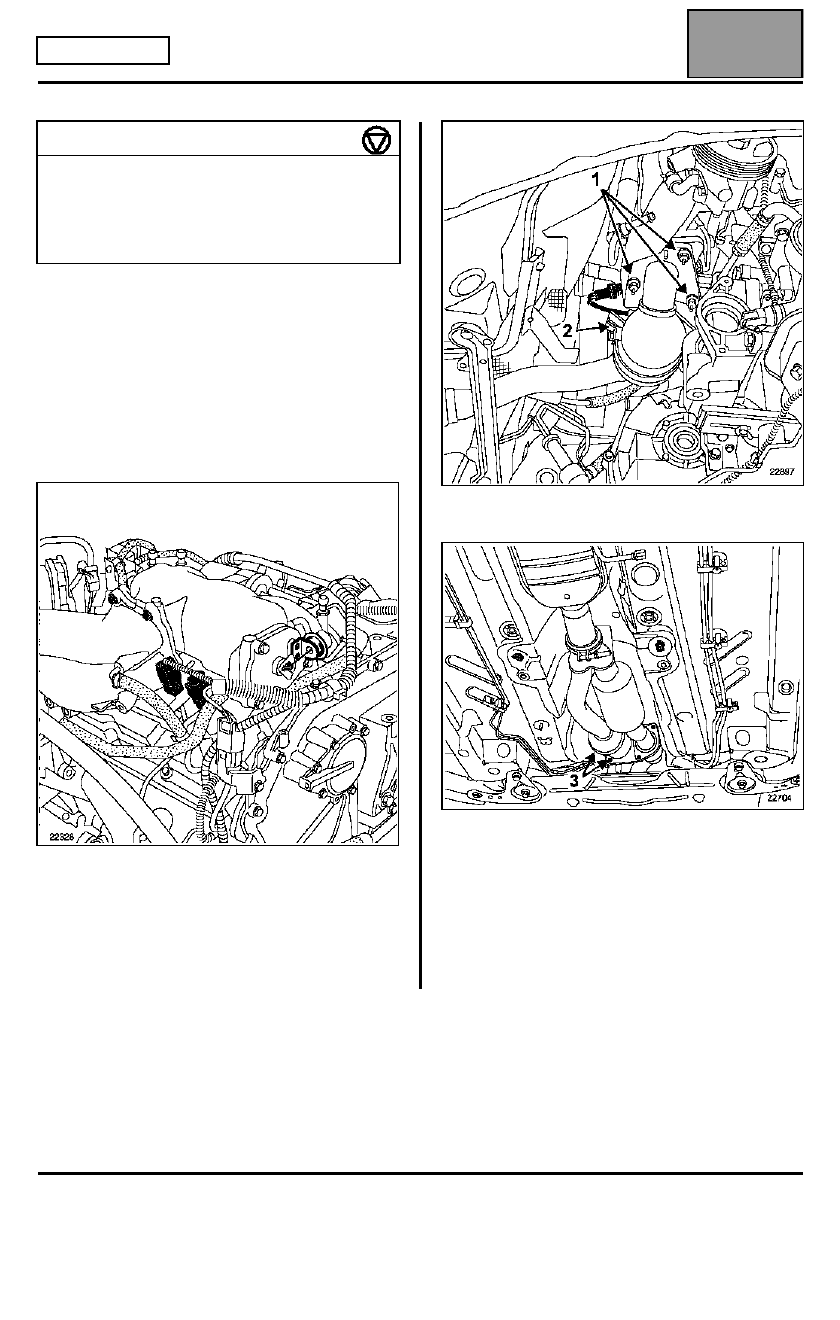

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Extraer:
– el carenado bajo el motor,
– los dos tornillos de fijación de la pantalla térmica

pasando una llave a través de la cuna (1),

– los cuatro clips de sujeción de la pantalla térmica (2).

Echar para atrás la pantalla térmica.

Colocar un gato de órganos para sujetar la línea de
escape de forma que soporte dicha línea.

Extraer:
– los cuatro tornillos de la brida catalizador-

precatalizador (3),

– la abrazadera de fijación catalizador-caja de

expansión (4),

– el catalizador.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir la junta por una junta nueva.

Poner una abrazadera nueva.

Respetar los pares de apriete.

PARES DE APRIETE (en daN.m)

Tornillos de brida catalizador-
precatalizador

2,1

Abrazadera catalizador-caja de expansión

2,1

Tornillos de fijación de la pantalla térmica

2,1

Edición 3

ESCAPE

Precatalizador delantero

19B

19B-7

MOTOR V4Y

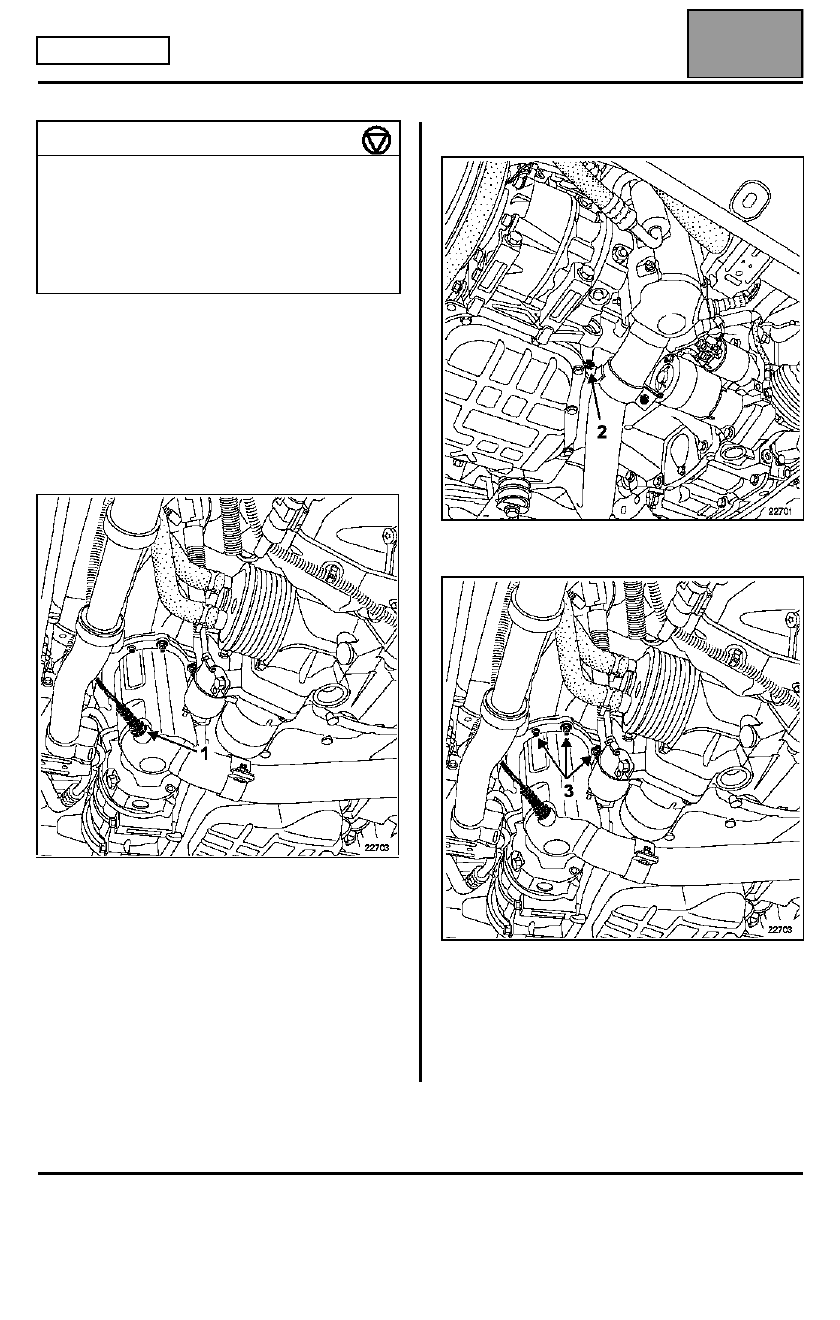

Precatalizador delantero

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Extraer:
– la sonda de oxígeno (1),

– la pantalla térmica del colector de escape delantero,

– la brida de fijación del precatalizador delantero (2),

– los tornillos (3) de fijación del precatalizador.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir la junta del precatalizador-catalizador por una
junta nueva.

PARES DE APRIETE (en daN.m)

Tornillos del precatalizador

2,1

Sondas de oxígeno

4,4

Tornillos de la muleta del precatalizador

2,1

Tuercas de la brida catalizador-
precatalizador

2,1

Edición 3

ESCAPE

Precatalizador trasero

19B

19B-8

MOTOR V4Y

Precatalizador trasero

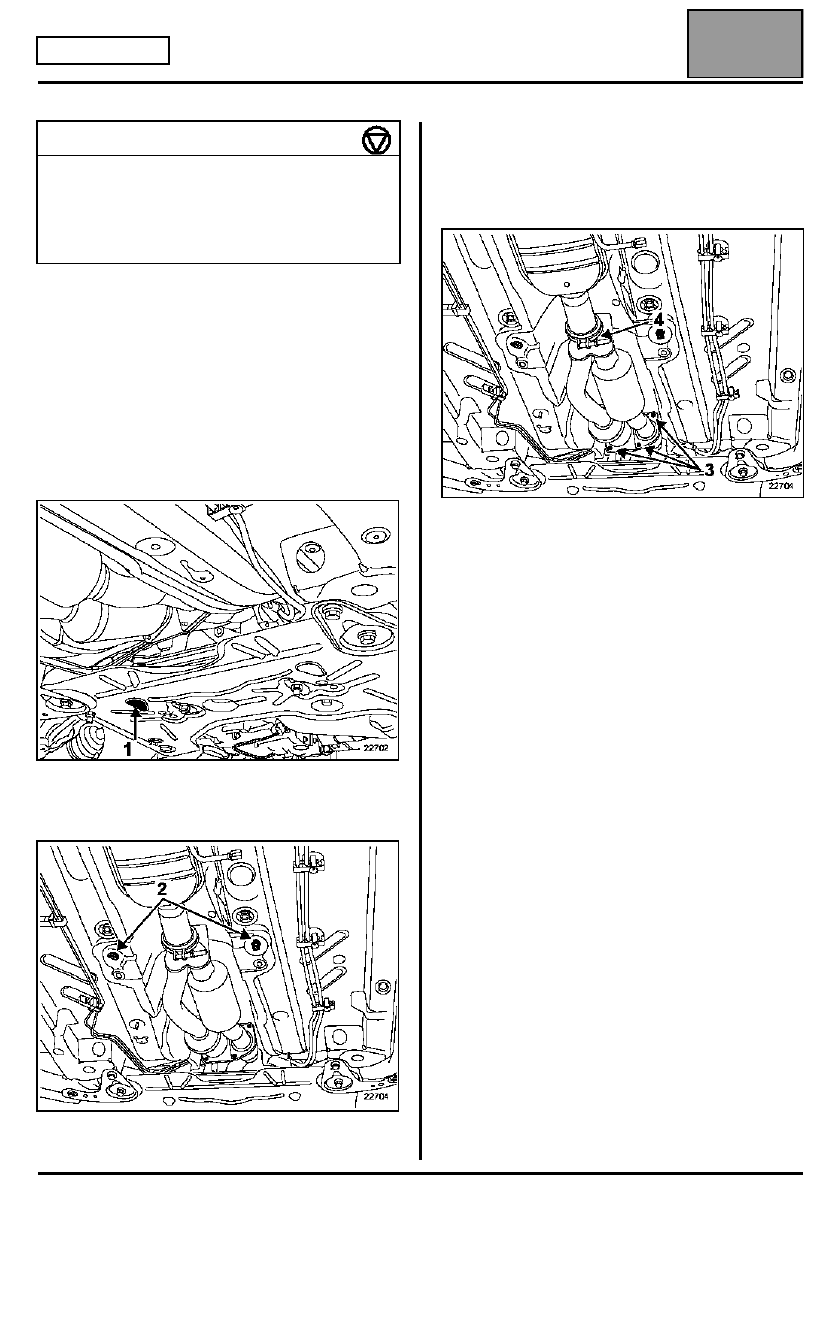

EXTRACCIÓN

La extracción del precatalizador trasero requiere la
extracción del precatalizador delantero (consultar el
capítulo 19 Escape "Precatalizador delantero") y
de la transmisión derecha (consultar el capítulo 29A
Transmisión "Transmisión").

Desconectar la sonda de oxígeno.

Extraer:
– el apoyo de la transmisión,
– el soporte de la bieleta de recuperación de par,
– los tornillos del precatalizador-colector de

escape (1),

– la brida del catalizador (2),

– las dos tuercas del precatalizador-catalizador (3).

REPOSICIÓN

Colocar:
– las tuercas de la brida catalizador-precatalizador,
– los tornillos del colector de escape trasero-

precatalizador.

Sustituir la junta por una junta nueva.

PARES DE APRIETE (en daN.m)

Sondas de oxígeno

4,4

Tuerca de la brida del catalizador-
precatalizador

2,1

Tornillos del precatalizador

2,1
