Renault Vel Satis. Manual - parte 119
REFRIGERACIÓN
Bomba de agua
19A
19A-25
MOTOR P9X

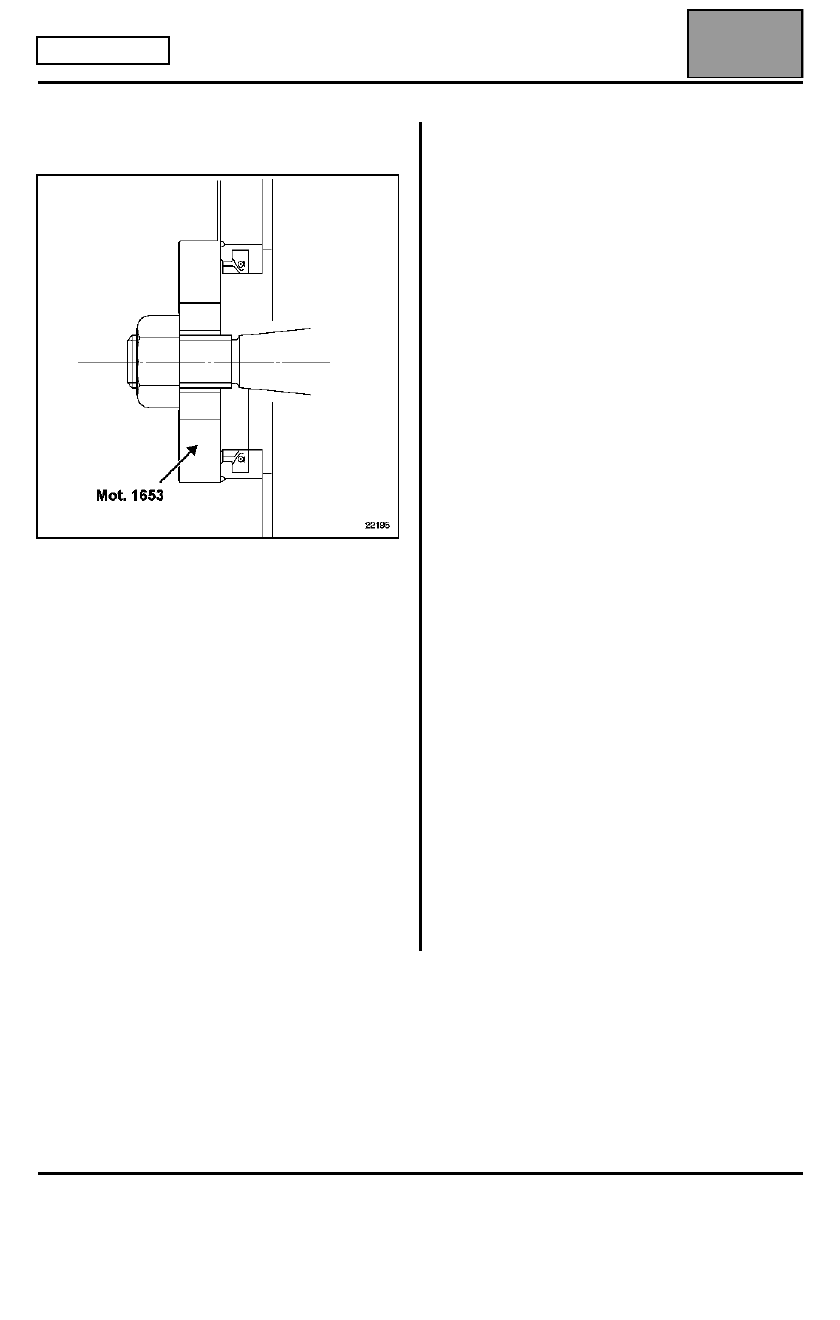

– del piñón de la bomba de alta presión mediante el útil
Mot. 1653.
Colocar la polea de accesorios del cigüeñal,
aproximar el tornillo de fijación.
Asegurarse de que las marcas fija y móvil de la polea
de accesorios del cigüeñal y del piñón de la bomba de
alta presión estén alineadas.
Girar ligeramente el cigüeñal en el sentido contrario a
las agujas del reloj para llevar el motor al punto de
bloqueo.
Colocar el Mot. 1376.
Colocar:
– el piñón de la polea de la bomba de inyección
apretándolo al par de 16 daN.m,
– la polea del cigüeñal y apretar al par de 23,5 daN.m.
Quitar el Mot. 1376.
Girar el motor para llevarlo de nuevo al Punto Muerto
Superior.
Asegurarse de que las marcas fija y móvil:
– de la polea de accesorios del cigüeñal,
– del piñón de bomba de inyección,
estén alineadas.
Colocar:
– los rodillos enrolladores de la correa de distribución,
– El rodillo tensor de la correa de distribución,
– la correa de distribución (consultar el capítulo 11A
"Correa de distribución"),
– el dispositivo de tensión de la correa de accesorios,
– los rodillos enrolladores de la correa de accesorios,
– la correa de accesorios (consultar el capítulo 07A
"Tensión correa de accesorios"),
– la suspensión pendular (consultar el capítulo 19A
"Suspensión pendular").
Colocar la transmisión delantera derecha (consultar el
capítulo 29A "Transmisión").
Vaciar el aceite del motor.
NOTA: es importante asegurarse de que no haya
líquido de refrigeración en el cárter inferior antes de
efectuar el llenado de aceite.
Efectuar:
– el llenado y la purga del circuito de refrigeración
(consultar el capítulo 19A "Llenado - Purga"),
– el llenado de aceite motor.
Efectuar el resto del montaje en el sentido inverso de
la extracción.
Edición 3
