MEZCLA CARBURADA

Válvula de recirculación de los gases de escape - Cambiador

12A

12A-64

MOTOR P9X

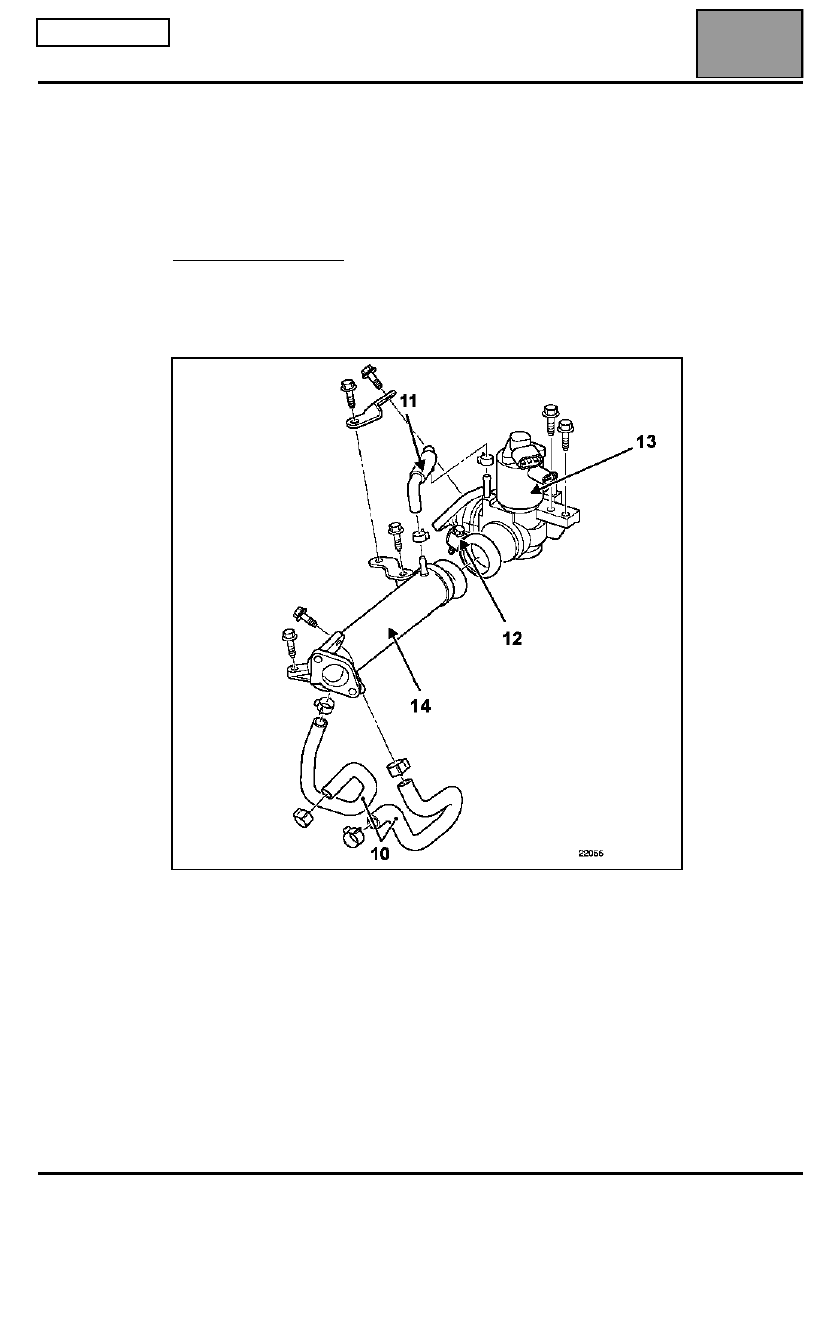

Sacar el conjunto válvula de recirculación de los gases de escape -
cambiador y después desconectar los dos manguitos de refrigeración (10).

Colocar unas pinzas para manguitos en los manguitos de refrigeración.

Extraer el conjunto válvula de recirculación de los gases de escape -
cambiador.

En un tornillo de banco:

Desconectar el manguito de refrigeración (11).
Aflojar la abrazadera de apriete (12).
Extraer la válvula de recirculación de los gases de escape (13) del
cambiador (14).

REPOSICIÓN

Sustituir imperativamente:
– las juntas de los tubos de recirculación de los gases de escape,
– la abrazadera de apriete del conjunto válvula de recirculación de los gases

de escape - cambiador.

Colocar los tubos de alta presión y apretarlos al par prescrito (consultar la
operación concernida en el capítulo 13B Inyección Diesel "Sustitución de
los tubos de alta presión").

Llenar y purgar el circuito de refrigeración (consultar la operación en el
capítulo 19A Refrigeración "Llenado - purga").

Para las otras operaciones de reposición proceder en el sentido inverso de la
extracción.

Edición 3

SOBREALIMENTACIÓN

Válvula reguladora de presión

12B

12B-1

MOTOR F4R

112B

SOBREALIMENTACIÓN

Válvula reguladora de presión

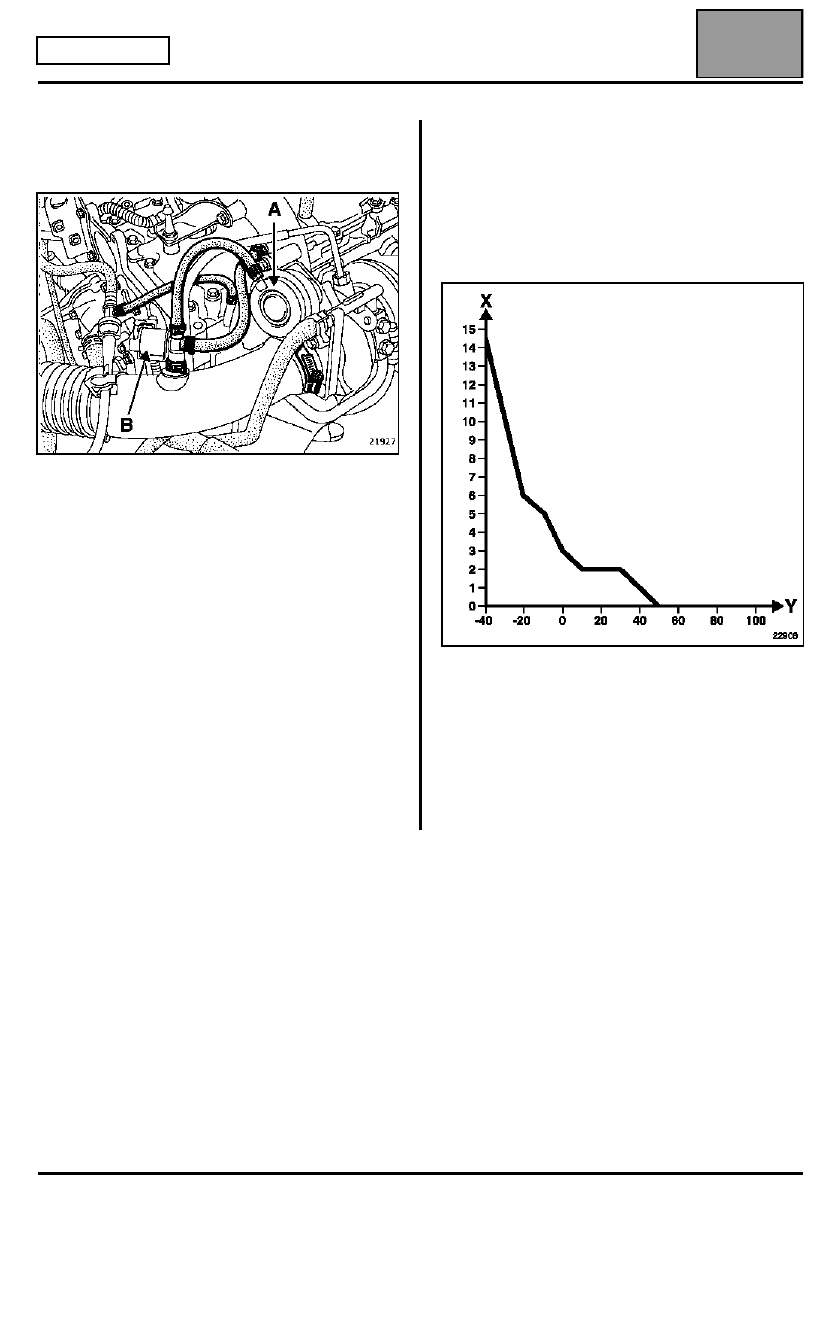

El pulmón (A) de la válvula de regulación de presión
es accionado por una electroválvula (B) pilotada por el
calculador de inyección.

La válvula de regulación de presión (wastegate) está
cerrada en posición reposo.

La electroválvula (B) está abierta en posición de
reposo.

En posición abierta, la electroválvula (B) pone en
relación la salida del turbocompresor (la presión de
sobrealimentación) y el pulmón (A). Por ello, la presión
de sobrealimentación actúa directamente sobre el
pulmón, la válvula de regulación de presión
(wastegate) se abre.

Cuando la electroválvula (B) está pilotada, la
información de la presión de sobrealimentación
(tomada en la salida del turbocompresor) es desviada
hacia la entrada del turbocompresor. Por consiguiente,
el pulmón ya no está sometido a la presión de
sobrealimentación, la válvula de regulación de presión
(wastegate) se cierra.

La electroválvula abierta en posición reposo es
alimentada desde el arranque del motor. No obstante,
durante una temporización en función de la
temperatura del agua, la presión de sobrealimentación
está limitada y el régimen del motor no puede
sobrepasar las 2.500 r.p.m. Todo esto para que el
aceite tenga el tiempo suficiente para llegar a los
apoyos del turbocompresor.

X

Tiempo en segundos

Y

Temperatura en

°

C

Edición 3

SOBREALIMENTACIÓN

Válvula antibombeo

12B

12B-2

MOTOR F4R

Válvula antibombeo

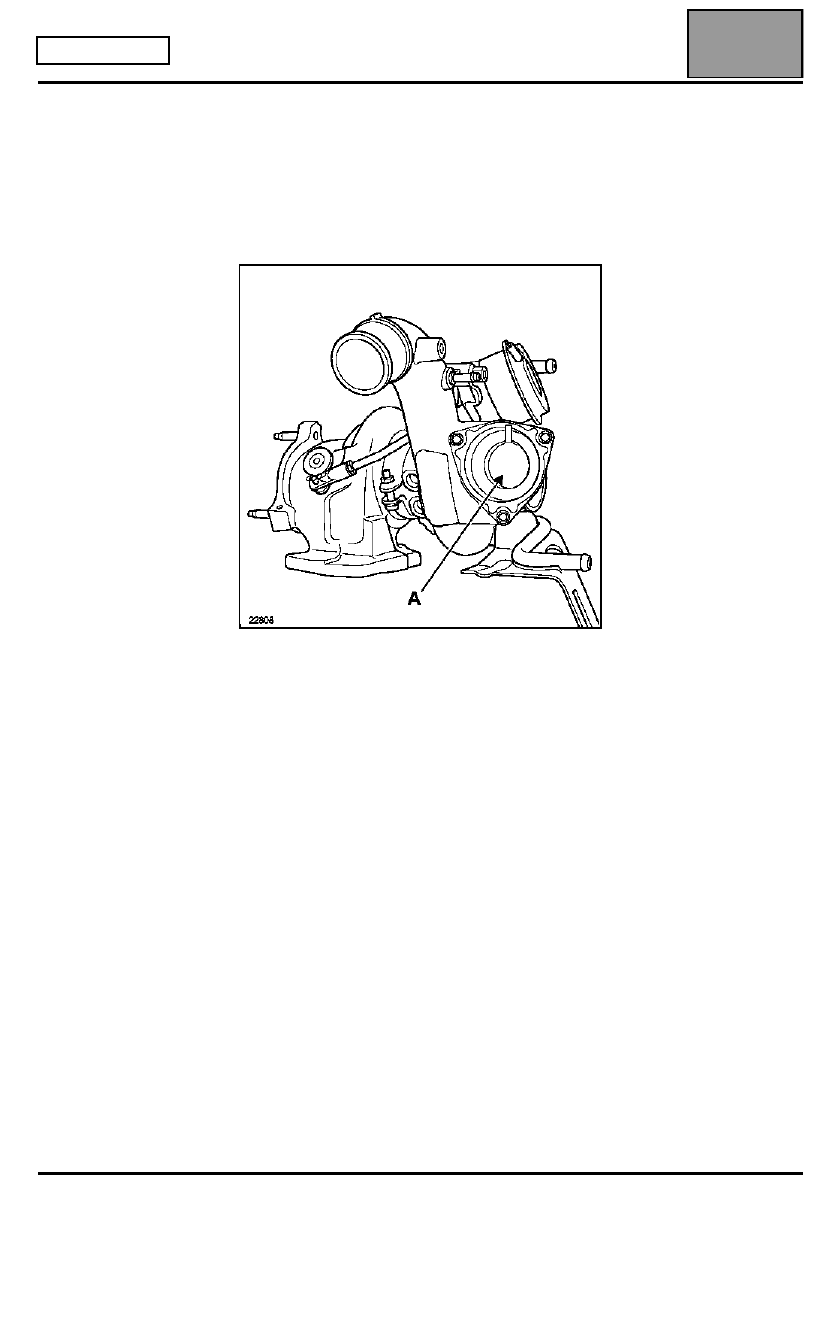

El turbocompresor está equipado con una válvula
antibombeo (A).

Esta válvula está compuesta de un muelle y de una
membrana que activa una válvula que permite poner
en relación la salida y la entrada del turbocompresor a
través de un conducto interno.

La membrana de la válvula antibombeo (A) está
sometida a la presión reinante en el colector entre la
caja mariposa y las válvulas de admisión (presión del
colector).

Al levantar el pie, si la diferencia de presión entre la
presión de sobrealimentación y la presión del colector
es superior a 400 mbares entonces la válvula se abre.

Cuando la válvula se abre, tiene por efecto hacer caer
rápidamente la presión reinante entre la caja mariposa
y las aletas del compresor. Esto es para evitar un
fenómeno de bombeo que puede resultar destructor
para el turbocompresor al levantar el pie.

Edición 3

SOBREALIMENTACIÓN

Válvula reguladora de presión

12B

12B-3

MOTOR G9T

Válvula reguladora de presión

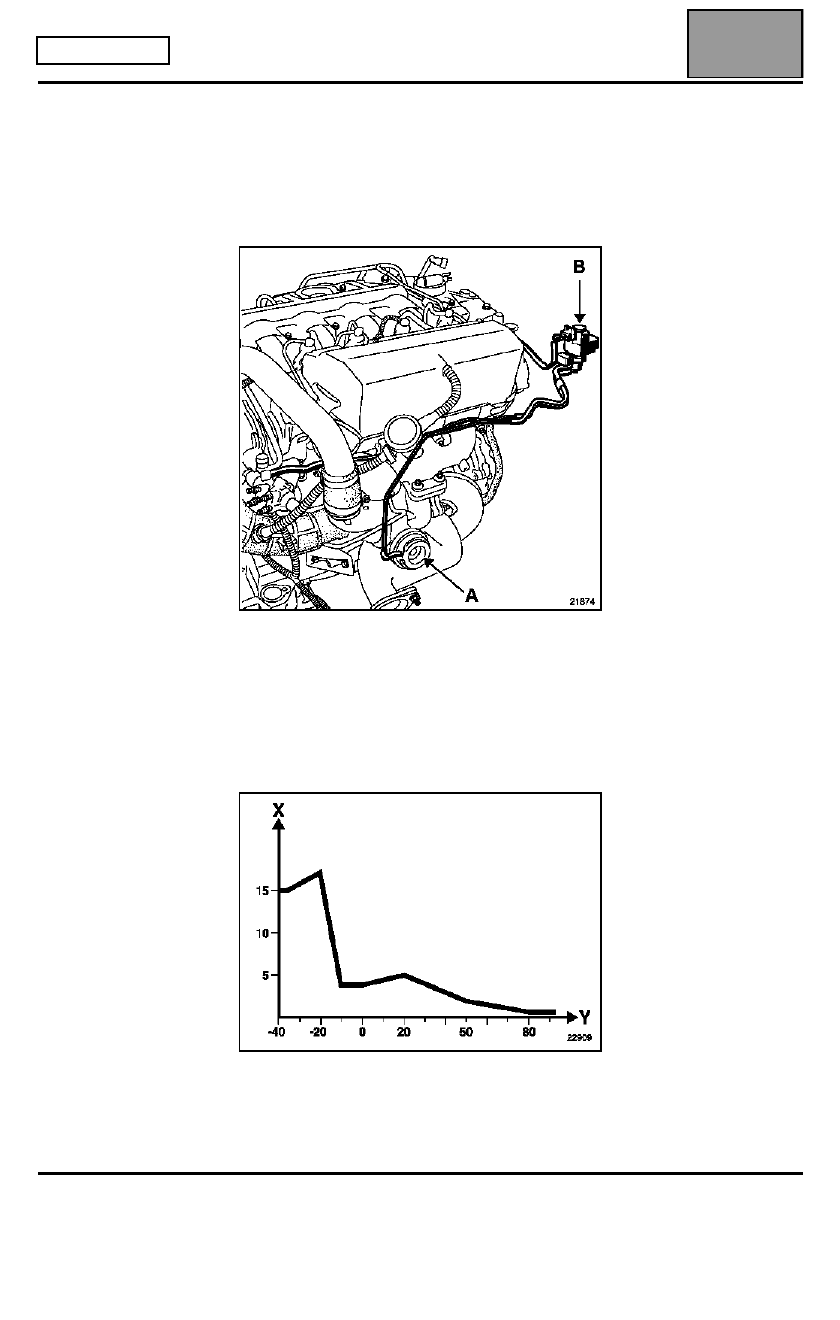

El pulmón (A) de la válvula de regulación de presión
es activado por una electroválvula (B) pilotada por el
calculador de inyección. Esta electroválvula hace
variar la depresión en función de las zonas de
funcionamiento del motor, lo que permite regular la
presión de sobrealimentación.

La válvula de regulación de presión (wastegate) está
abierta en posición de reposo. El motor se encuentra
entonces en fase atmosférica.

La electroválvula, cerrada en posición reposo, es
alimentada tras el arranque del motor, después de una
temporización que depende de la temperatura del
agua.

X     Tiempo en segundos
Y     Temperatura en ˚C
