Renault Vel Satis. Manual - parte 50

MEZCLA CARBURADA

Colectores y tubos intermedios de escape

12A

12A-60

MOTOR P9X

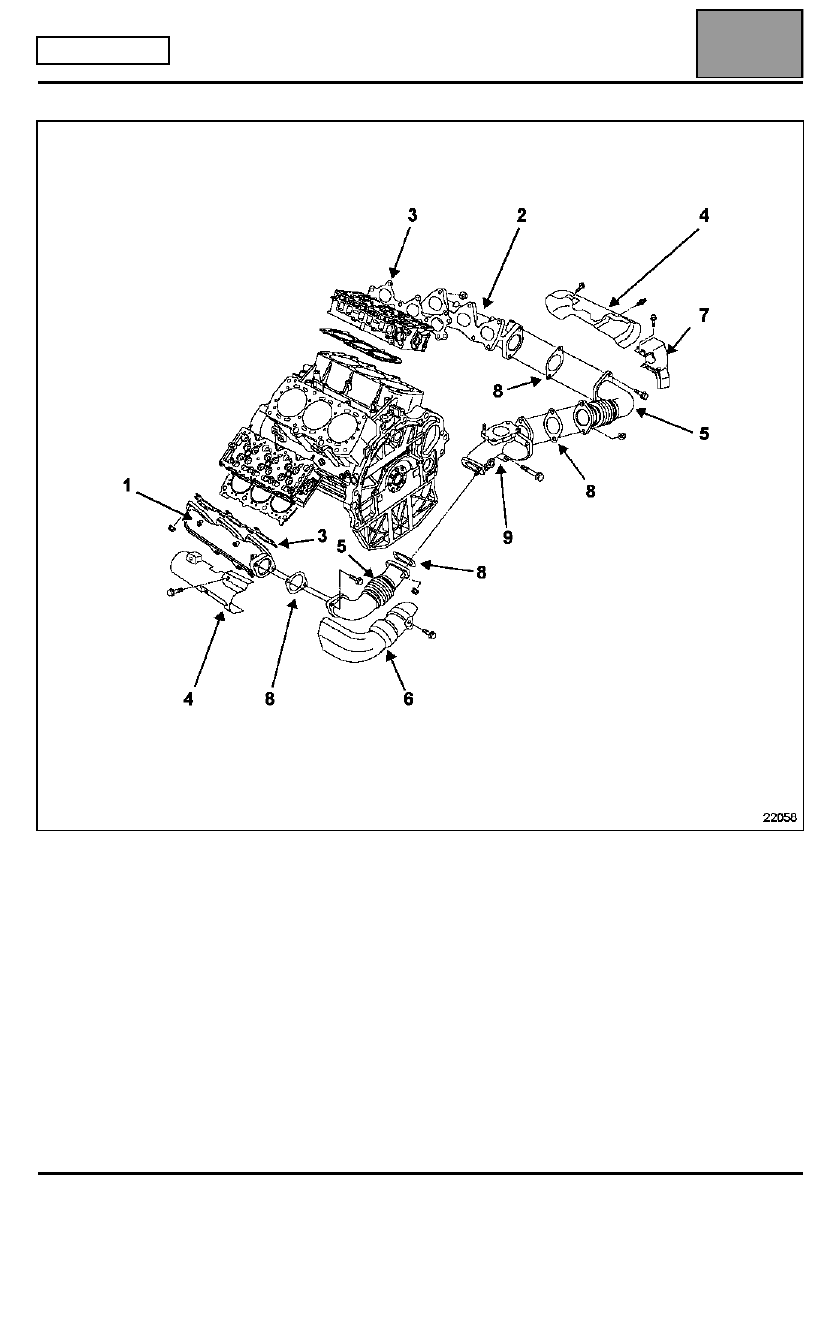

Colectores y tubos intermedios de escape

1

Colector de escape delantero

2

Colector de escape trasero

3

Junta del colector

4

Pantalla térmica del colector de escape

5

Tubo intermedio de escape del colector - turbocompresor

6

Pantalla térmica del tubo intermedio delantero

7

Pantalla térmica del precatalizador

8

Junta del tubo intermedio

9

Colector del turbocompresor

Edición 3

MEZCLA CARBURADA

Válvula de recirculación de los gases de escape - Cambiador

12A

12A-61

MOTOR P9X

MEZCLA CARBURADA

Válvula de recirculación de los gases de escape - Cambiador

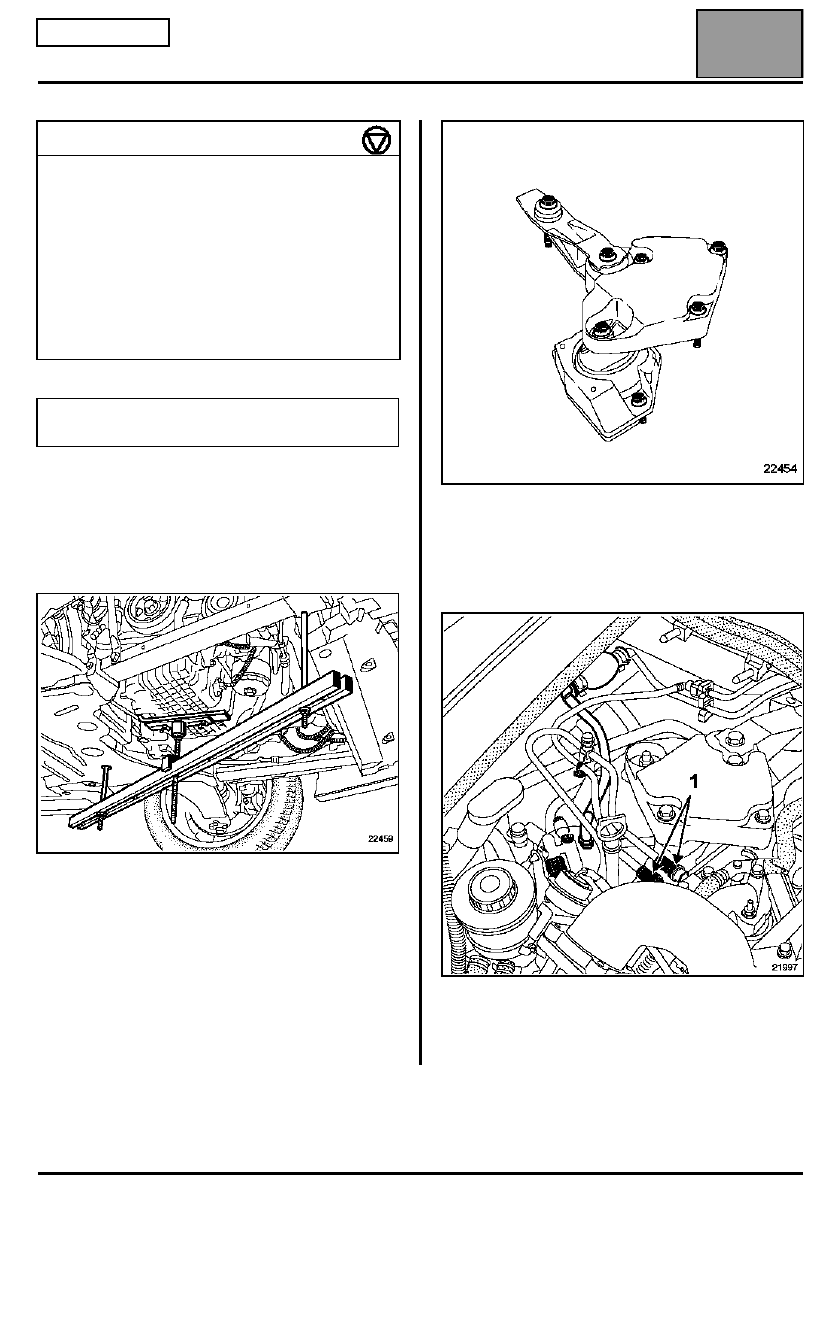

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Colocar el soporte del motor Mot. 1367-02.

Sacar los conductos de alimentación de gasóleo de la
suspensión pendular.

Extraer el conjunto suspensión pendular-limitador de
oscilación.

Desconectar los conductos de alimentación y de
retorno de gasóleo (1) y después obturar los
conductos con ayuda del kit de tapones de limpieza
disponible en el Almacén de Piezas de Recambio.

PARES DE APRIETE (en daN.m)

Fijación tubos de recirculación de los
gases de escape

2,1

Fijación de cambiador

2,1

Brida de cambiador

2,1

Fijaciones de válvula de recirculación de
los gases de escape

2,1

Abrazadera válvula de recirculación de
los gases de escape - Cambiador

0,6

RESPETAR IMPERATIVAMENTE LAS
CONSIGNAS DE LIMPIEZA

Edición 3

MEZCLA CARBURADA

Válvula de recirculación de los gases de escape - Cambiador

12A

12A-62

MOTOR P9X

Extraer el repartidor de admisión (consultar la operación concernida
"Repartidor de admisión").

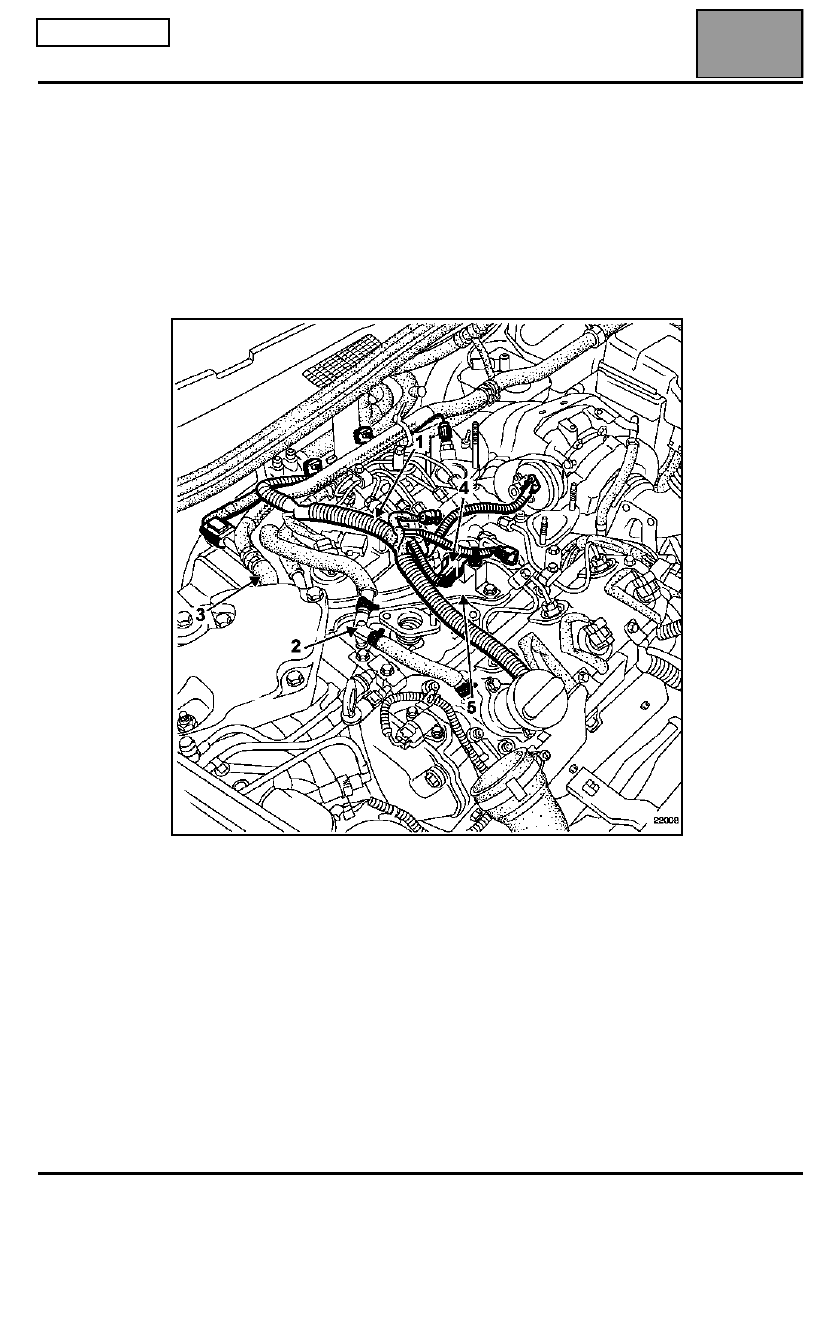

Desconectar:
– los diferentes conectores y actuadores del cableado eléctrico (1) y apartarlo

a un lado,

– los conductos de reaspiración de los vapores de aceite en el racor en "T"

(2) y después en el tubo (3). Apartarlo a un lado.

Soltar el conector (4) y después extraer el tirante acústico (5).

Edición 3

MEZCLA CARBURADA

Válvula de recirculación de los gases de escape - Cambiador

12A

12A-63

MOTOR P9X

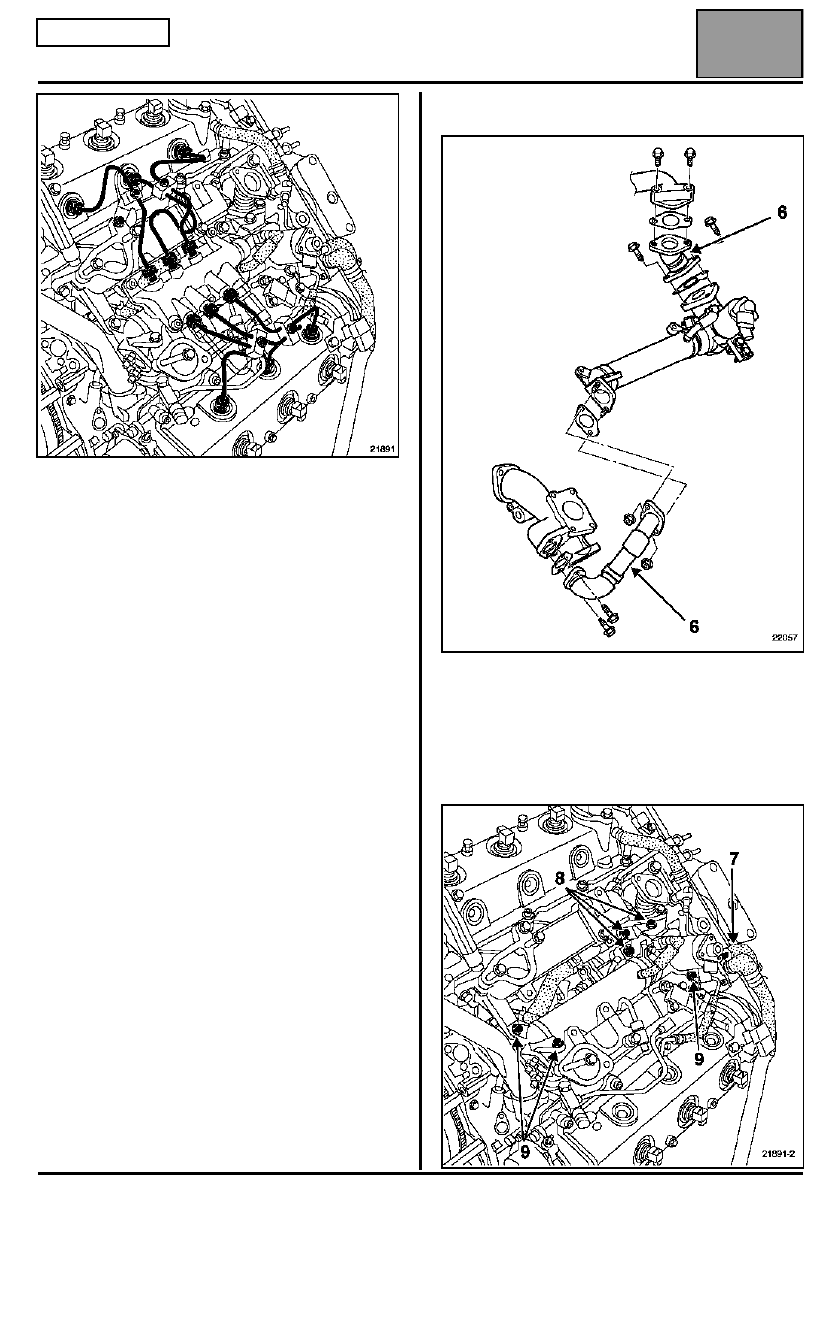

Aflojar los racores de los tubos de alta presión de la
rampa-inyectores.

Si es necesario aflojar las bridas de sujeción de los
diferentes tubos.

Extraer los tubos de alta presión.

Colocar unos tapones de limpieza.

Extraer:
– los dos tornillos de fijación del pulmón de la

wastegate y apartarlo a un lado,

– la rampa de alta presión (consultar la operación

concernida en el capítulo 13B Inyección Diesel
"Rampa de inyección"),

– los tubos de recirculación de los gases de

escape (6).

Desconectar el manguito de refrigeración (7) en la
válvula de recirculación de los gases de escape.

Extraer:
– las fijaciones (8) de las bridas del cambiador,
– las fijaciones (9) del conjunto válvula de recirculación

de los gases de escape - cambiador.

Edición 3
