Renault Vel Satis. Manual - parte 48

MEZCLA CARBURADA

Colector de escape banco delantero

12A

12A-52

MOTOR P9X

Colector de escape banco delantero

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Desconectar la batería.

Desgrapar y después apartar la caja de relés a un
lado.

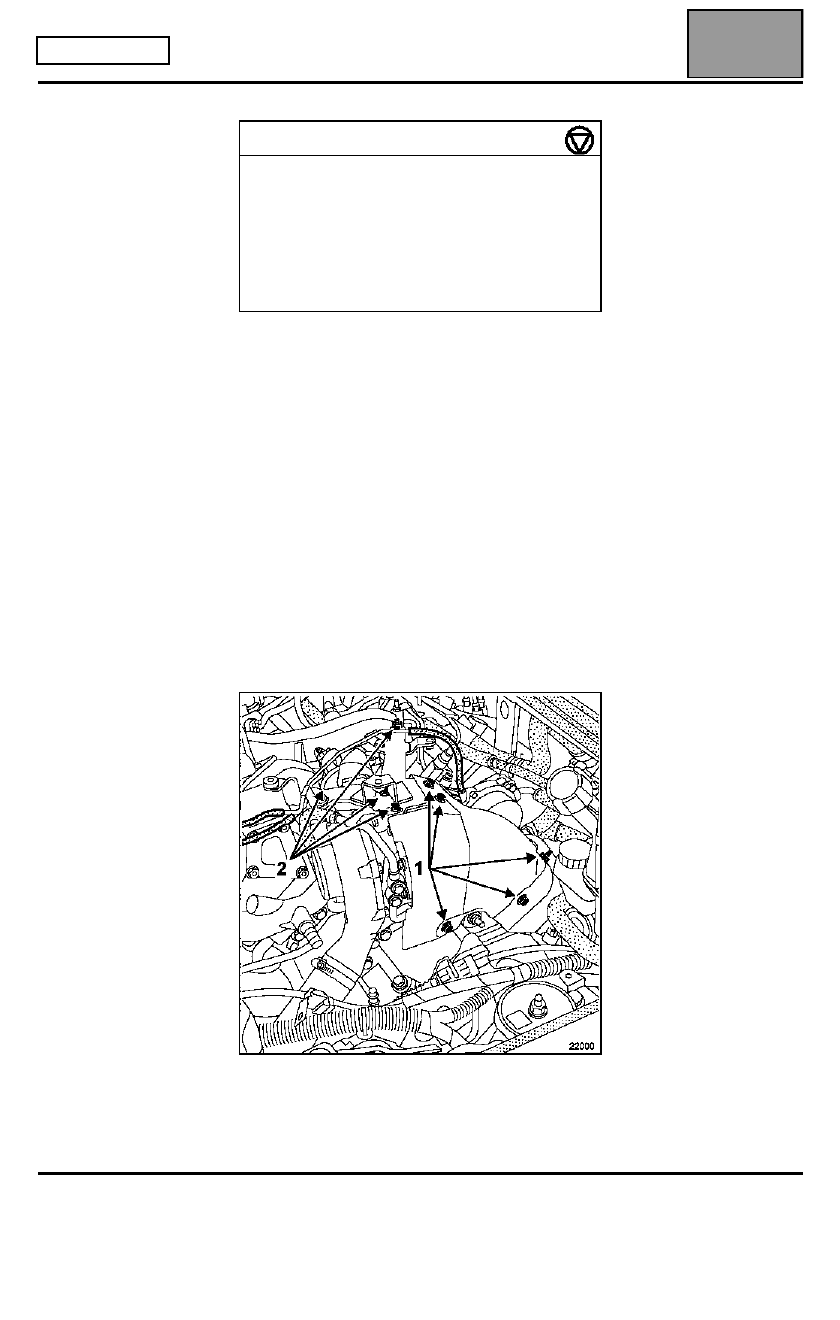

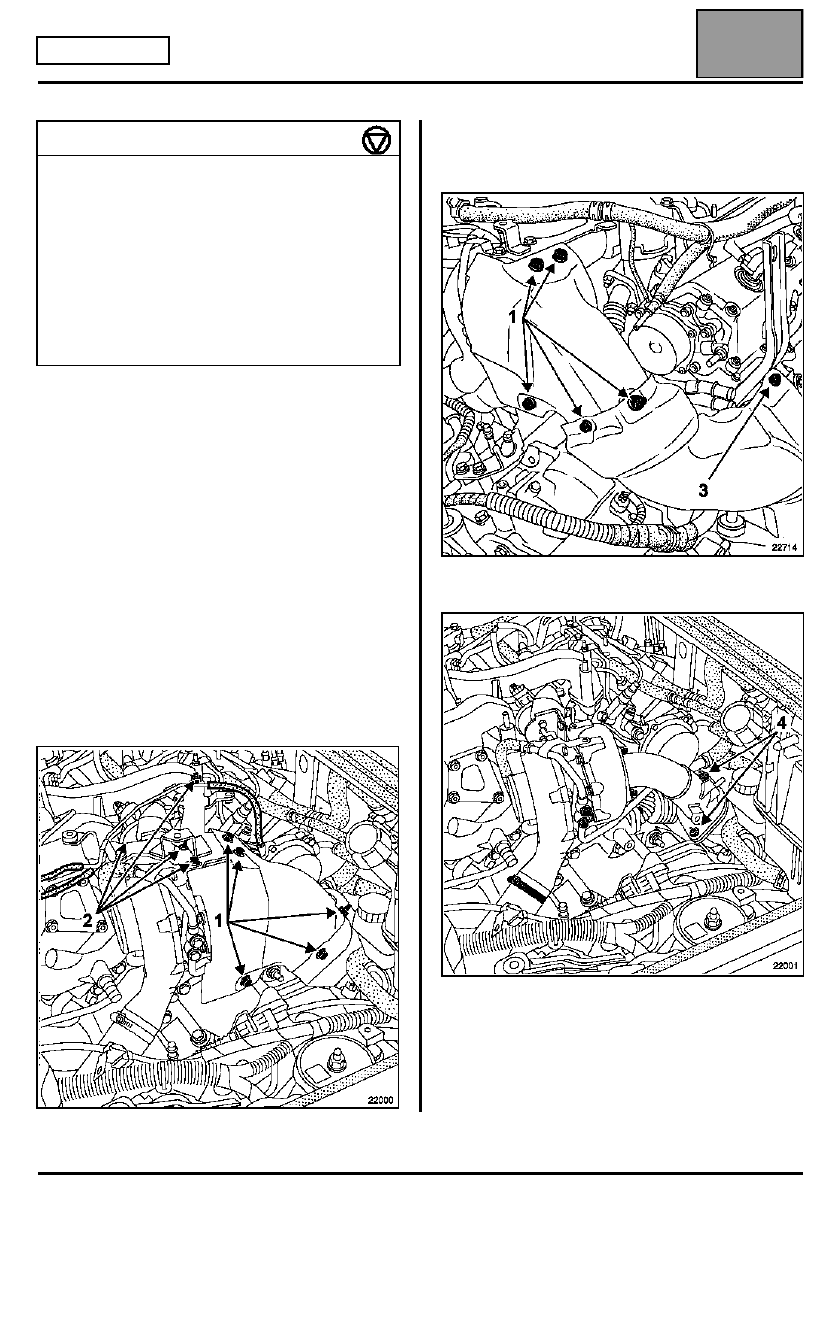

Extraer:
– las fijaciones (1) de la pantalla térmica en el

turbocompresor,

– las fijaciones (2),
– el soporte en el turbocompresor. Para ello

desconectar los diferentes tubos neumáticos,

– la pantalla térmica,

PARES DE APRIETE (en daN.m)

Fijaciones del colector de escape en la
culata

5,2

Fijaciones del tubo intermedio del
colector - turbocompresor en el colector

5,2

Fijaciones de las pantallas térmicas

2,1

Soporte en el turbocompresor

2,5

Edición 3

MEZCLA CARBURADA

Colector de escape banco delantero

12A

12A-53

MOTOR P9X

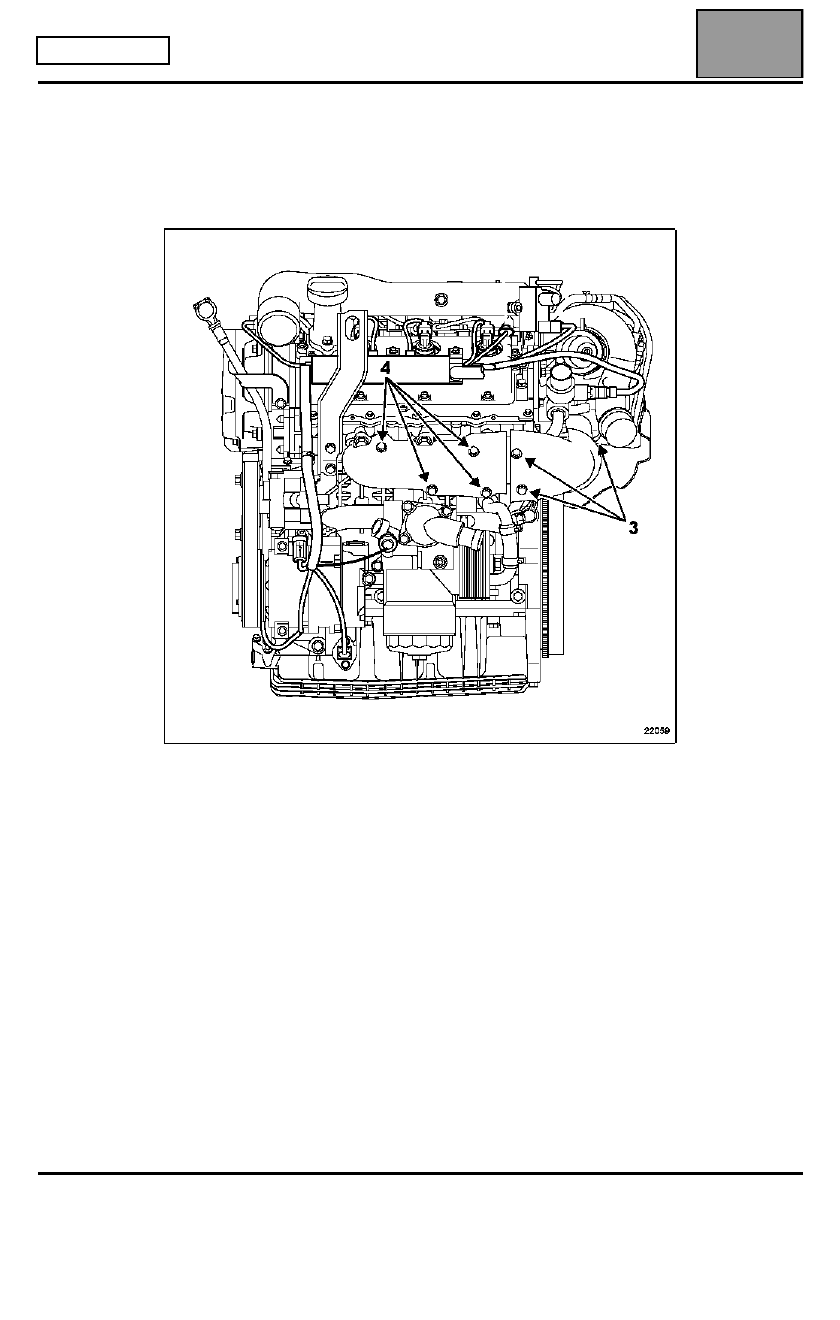

– las fijaciones (3) de la pantalla térmica en el tubo intermedio de escape del

colector - turbocompresor,

– la pantalla térmica,
– las fijaciones (4) de la pantalla térmica del colector de escape,
– la pantalla térmica,

Edición 3

MEZCLA CARBURADA

Colector de escape banco delantero

12A

12A-54

MOTOR P9X

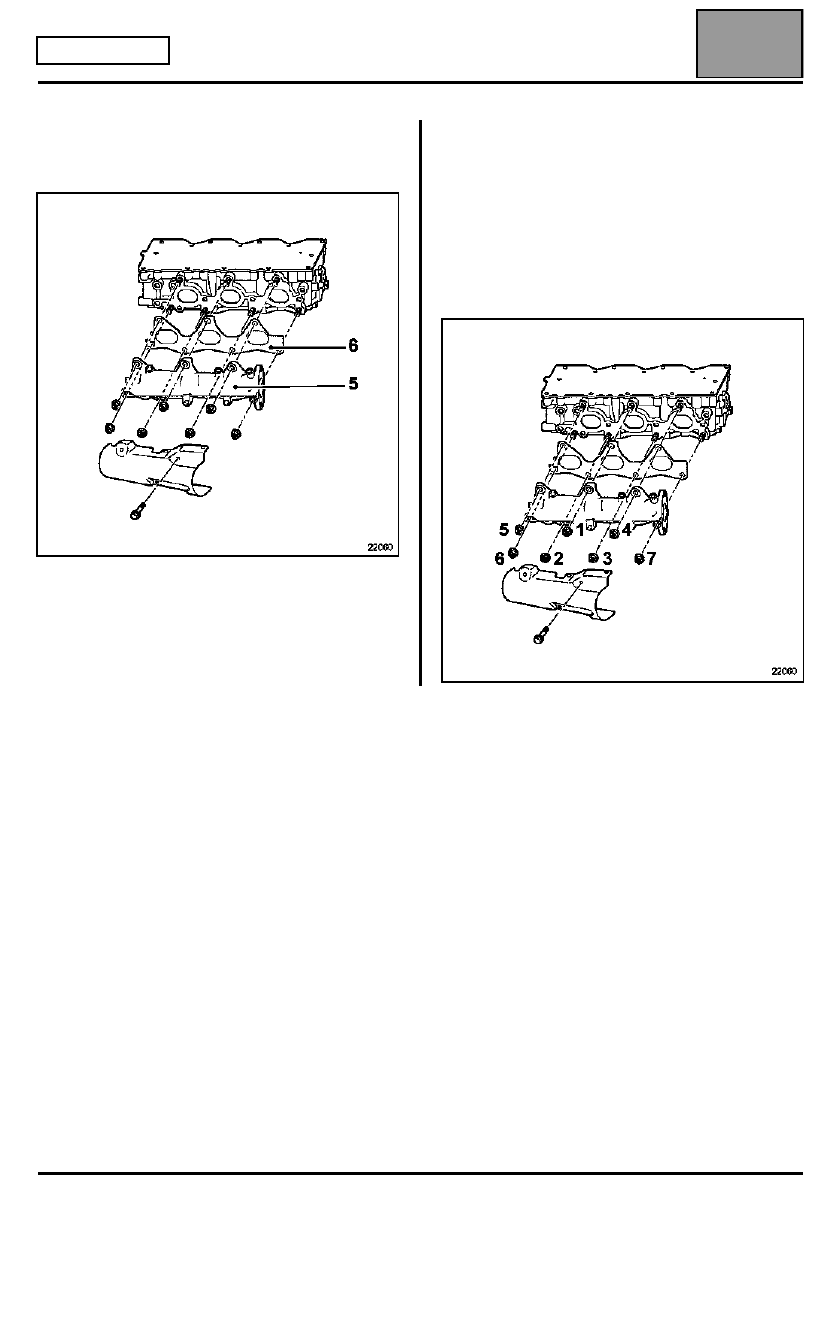

– las fijaciones del colector de escape (5),
– el colector,
– la junta (6).

REPOSICIÓN

Sustituir la junta del colector y del tubo intermedio de
escape.

Colocar el colector y después apretar las fijaciones
respetando el par y el orden de apriete.

Para las otras operaciones de reposición proceder en
el sentido inverso de la extracción.

Edición 3

MEZCLA CARBURADA

Colector de escape del banco trasero

12A

12A-55

MOTOR P9X

Colector de escape del banco trasero

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Desconectar la batería.

Desgrapar y después apartar la caja de relés a un
lado.

Extraer:
– las fijaciones (1) de la pantalla térmica en el

turbocompresor,

– las fijaciones (2),
– el soporte en el turbocompresor. Para ello

desconectar los diferentes tubos neumáticos,

– la pantalla térmica,

– la fijación (3) de la pantalla térmica del

precatalizador,

– la pantalla térmica,

– las fijaciones (4) del tubo de bajada del escape.

PARES DE APRIETE (en daN.m)

Fijaciones del colector de escape en la
culata
Fijaciones del tubo intermedio del
colector - turbocompresor en el colector
Fijaciones de las pantallas térmicas
Soporte en el turbocompresor
Tubo de la bajada del escape:

– en el turbocompresor
– en el catalizador

Fijaciones de la muleta del precatalizador
Fijaciones de la patilla del precatalizador


5,2

5,2
2,1
2,5

2,1
2,1
2,1
2,1

Edición 3
