MEZCLA CARBURADA

Colectores de admisión

12A

12A-44

MOTOR P9X

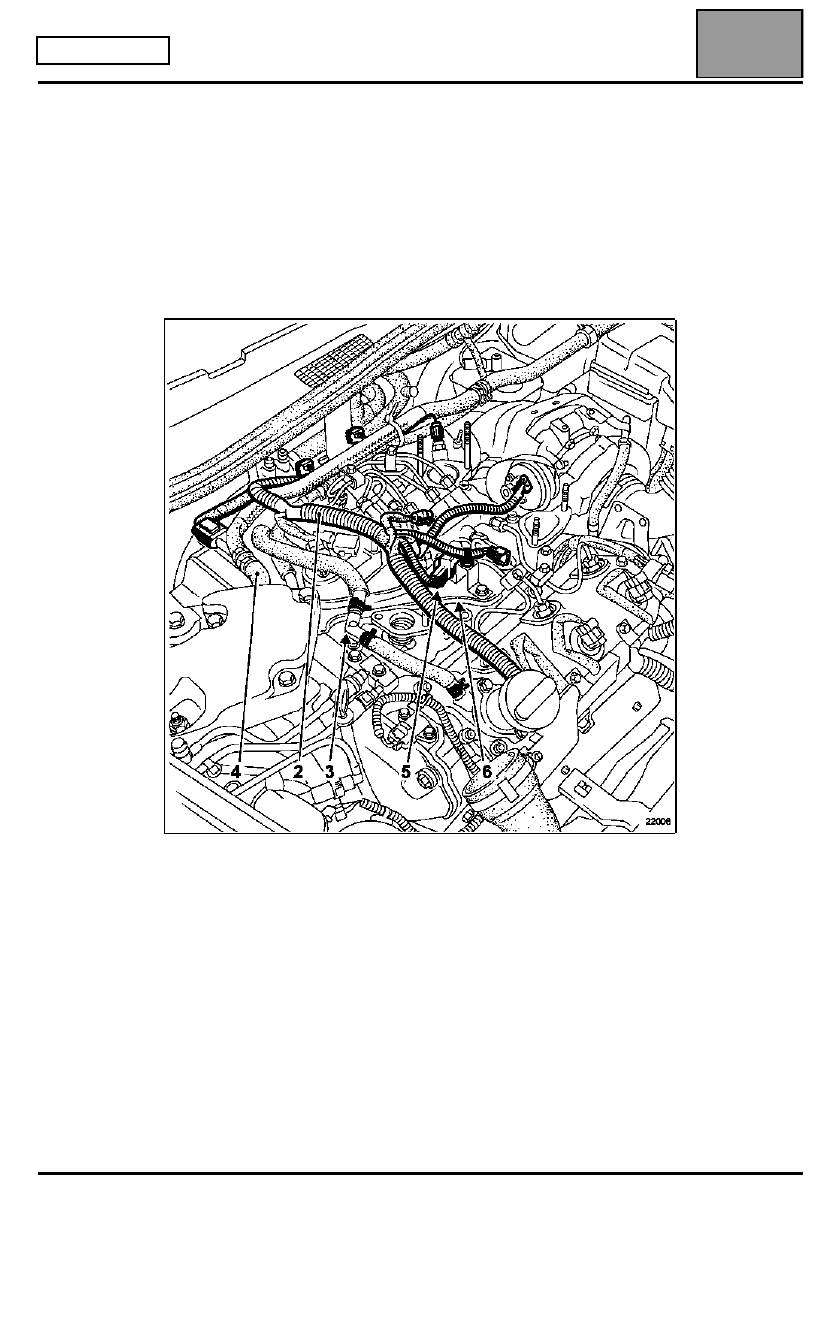

Extraer el repartidor de admisión (consultar la operación "Repartidor de
admisión").

Desconectar:
– los diferentes conectores y actuadores del cableado eléctrico (2) y apartarlo

a un lado,

– los conductos de reaspiración de los vapores de aceite en el racor en "T"

(3) y después el tubo (4). Apartarlo a un lado.

Soltar el conector (5) después extraer el tirante acústico (6).

22008

Edición 3

MEZCLA CARBURADA

Colectores de admisión

12A

12A-45

MOTOR P9X

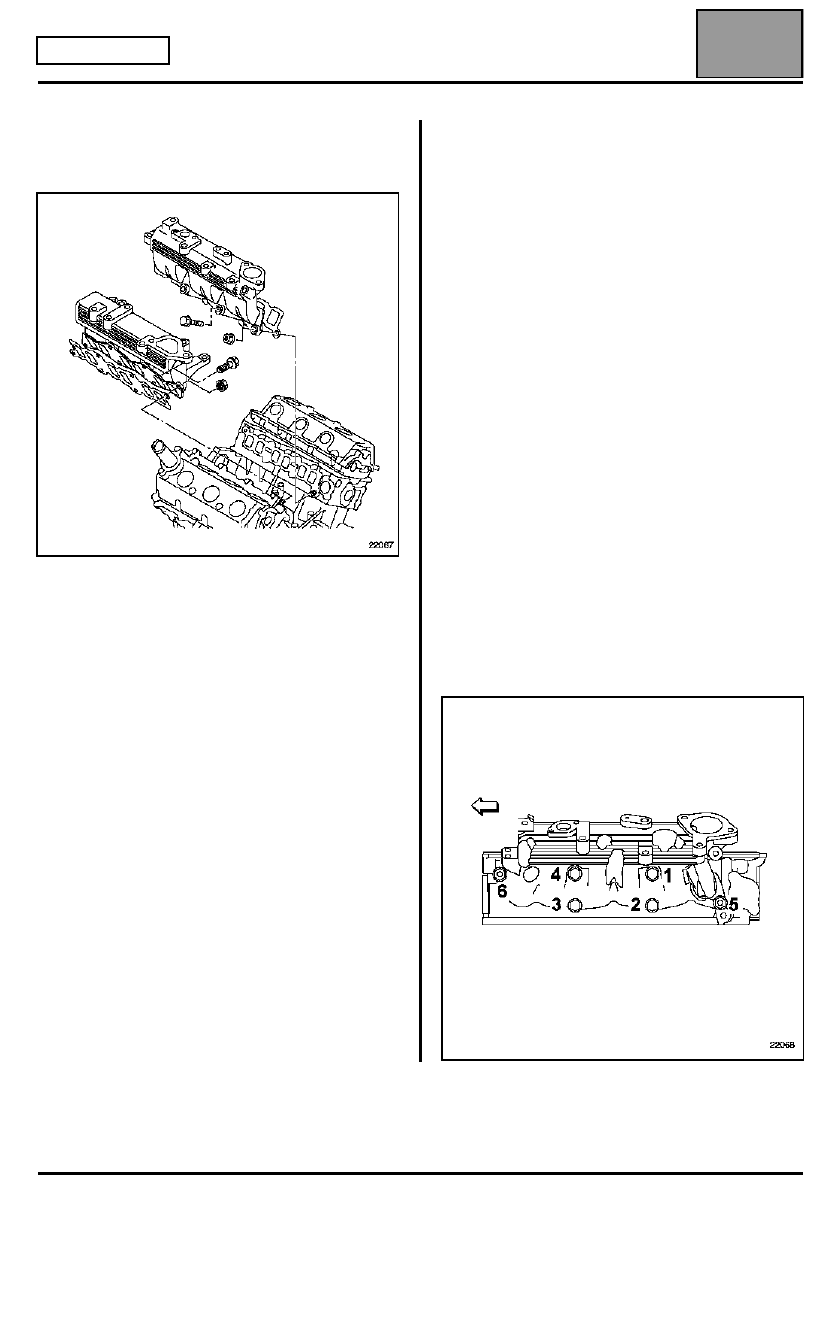

Aflojar los racores de los tubos de alta presión de la
rampa-inyectores.

Si es necesario, aflojar las bridas de sujeción de los
diferentes tubos.

Extraer los tubos de alta presión.

Colocar los tapones de limpieza.

Extraer:
– los dos tornillos de fijación del pulmón de la

wastegate y apartarlo a un lado,

– la rampa de alta presión (consultar la operación

concernida en el capítulo 13B Inyección diesel
"Rampa de inyección").

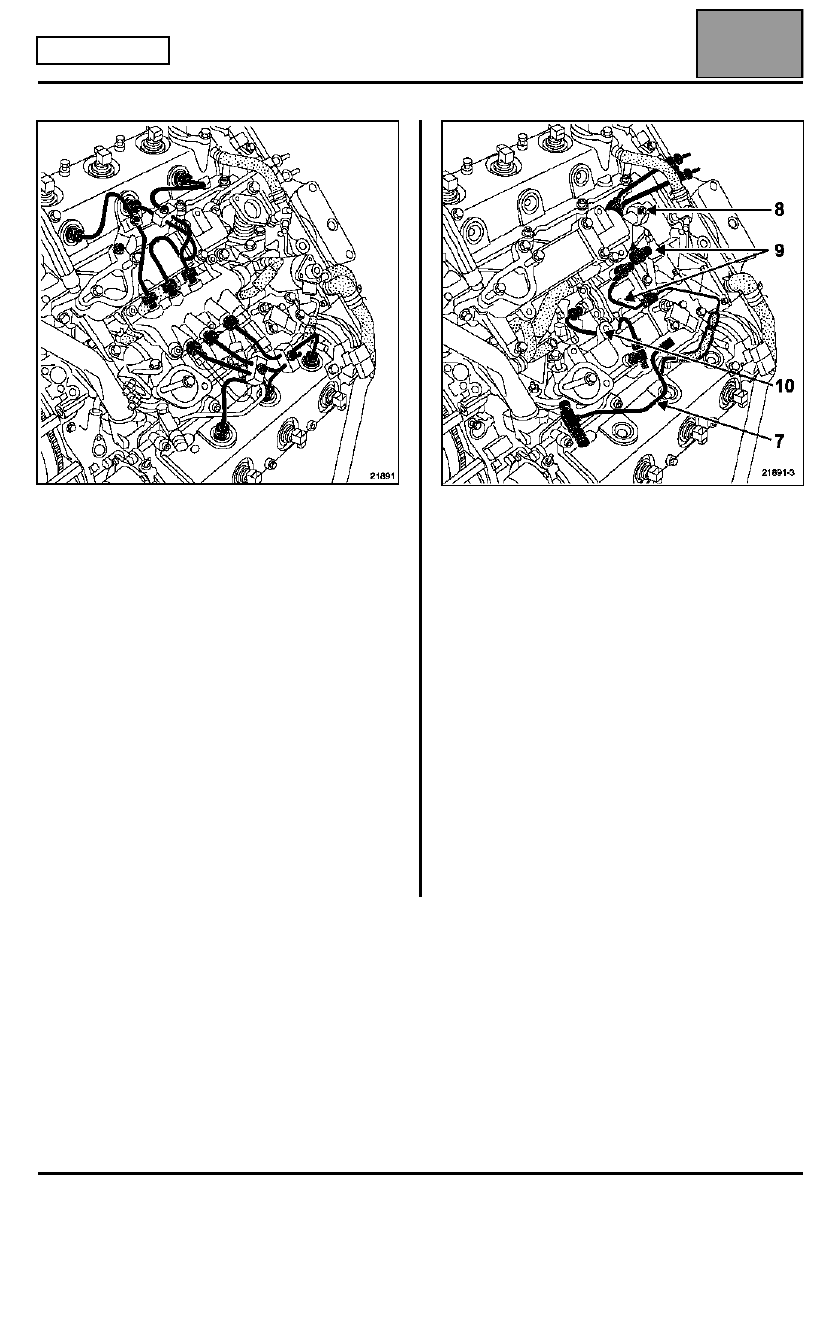

Extraer:
– el conjunto válvula de recirculación de los gases de

escape - cambiador (consultar la operación
concernida "Válvula de recirculación de los
gases de escape - Cambiador"),

– el conducto de retorno (7) con el captador de

temperatura del gasóleo,

– las fijaciones del tubo de recirculación de los vapores

de aceite (8),

– la brida y después los racores en la bomba y la culata

de los tubos de retorno y de alimentación de
gasóleo (9).

Sacar:
– el tubo de recirculación de los vapores de aceite por

el costado,

– los tubos de alimentación y de retorno de gasóleo.

Extraer el tubo de alta presión de salida de la bomba
(10) así como el racor en el colector.

Colocar los tapones de limpieza.

Edición 3

MEZCLA CARBURADA

Colectores de admisión

12A

12A-46

MOTOR P9X

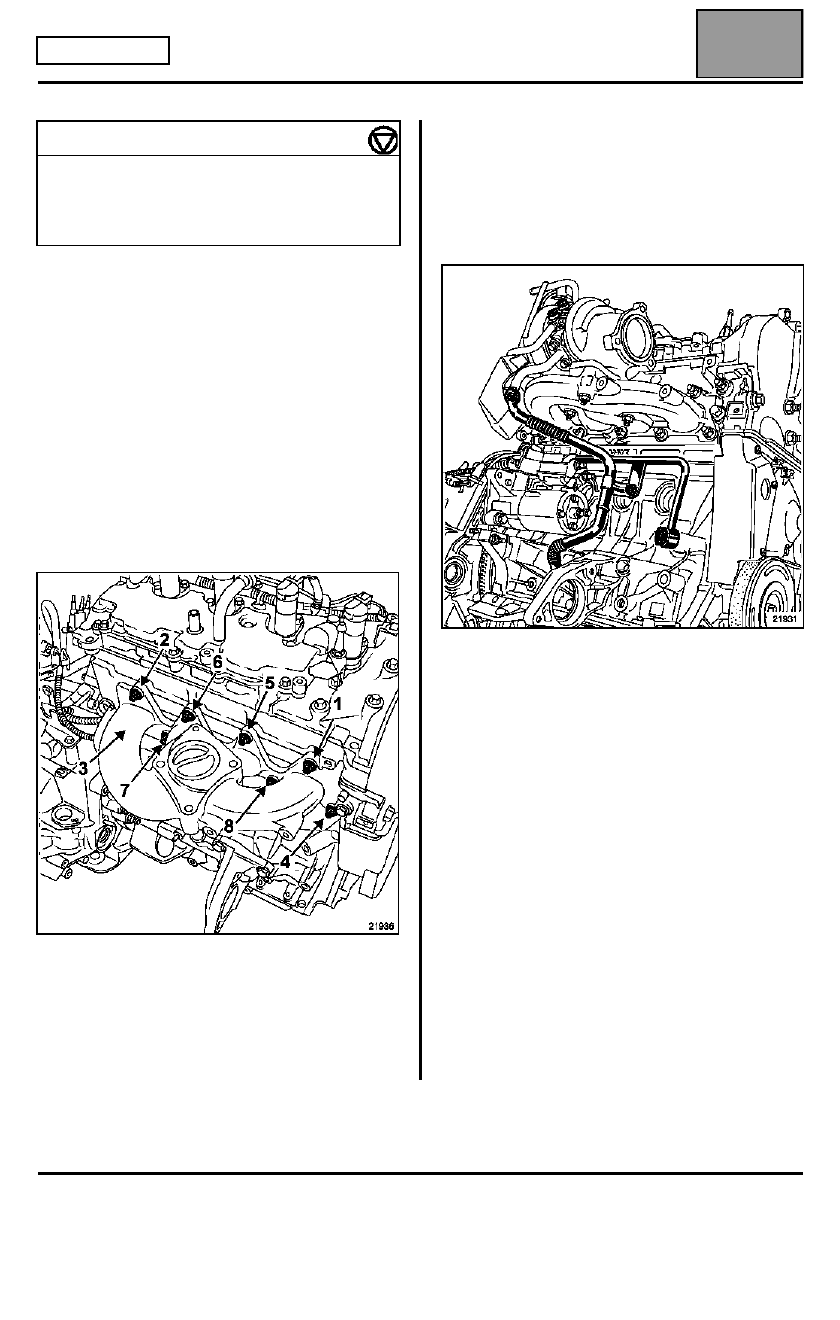

Extraer:
– el colector del banco delantero y/o trasero,
– las juntas.

REPOSICIÓN

Sustituir imperativamente todas las juntas de
estanquidad del circuito de admisión de aire.

Colocar el o los colectores y después apretar las
fijaciones respetando el par y el orden de apriete.

Colocar los conductos de alimentación y de retorno de
gasóleo y después apretarlos a los pares prescritos
(consultar la operación en el capítulo 13B Inyección
Diesel "Bomba de inyección").

Colocar la rampa de inyección (consultar la operación
en el capítulo 13B Inyección Diesel "Rampa de
inyección").

Sustituir imperativamente los tubos de alta presión y
apretarlos al par prescrito (consultar la operación
concernida en el capítulo 13B Inyección diesel
"Tubos de alta presión").

Para las otras operaciones de reposición proceder en
el sentido inverso de la extracción.

Efectuar el cebado del circuito de gasóleo mediante la
pera de cebado.

Tras la reparación, efectuar un control de la
estanquidad del circuito de alta presión (consultar el
capítulo 13B Inyección Diesel "Particularidades").

Edición 3

MEZCLA CARBURADA

Colector de escape

12A

12A-47

MOTOR F4R

Colector de escape

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Extraer:
– el catalizador (consultar el capítulo 19B Escape

"Catalizador"),

– el turbocompresor (consultar el capítulo 12B

Sobrealimentación "Turbocompresor"),

– las tuercas del colector de escape.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Respetar el orden y el par de apriete de las tuercas de
fijación del colector.

Cambiar las juntas del colector y las tuercas del
colector.

IMPORTANTE

Aproximar:
– el turbocompresor sobre el colector de escape,
– el tubo de alimentación de aceite en el

turbocompresor,

– el tubo de retorno de aceite hacia el bloque motor.

Apretar la abrazadera del tubo de aire del cambiador-
turbocompresor para posicionar el turbocompresor.

NOTA:
Controlar la estanquidad de los tubos de alimentación
y de retorno de aceite del turbocompresor (consultar el
capítulo 12B Sobrealimentación
"Turbocompresor").

Posicionar el catalizador apretando las muletas del
catalizador y después apretando las bridas del
turbocompresor y de la línea de escape (consultar el
capítulo 19B Escape "Catalizador").

PARES DE APRIETE (en daN.m y/o

°°°°

)

Tuercas del colector

2

Tuercas del turbocompresor

1 + 90

°°°°

Sonda de oxígeno

3,4
