Renault Vel Satis. Manual - parte 45

MEZCLA CARBURADA

Repartidor de admisión

12A

12A-40

MOTOR P9X

Repartidor de admisión

EXTRACCIÓN

Extraer las tapas del motor.

Desconectar la batería.

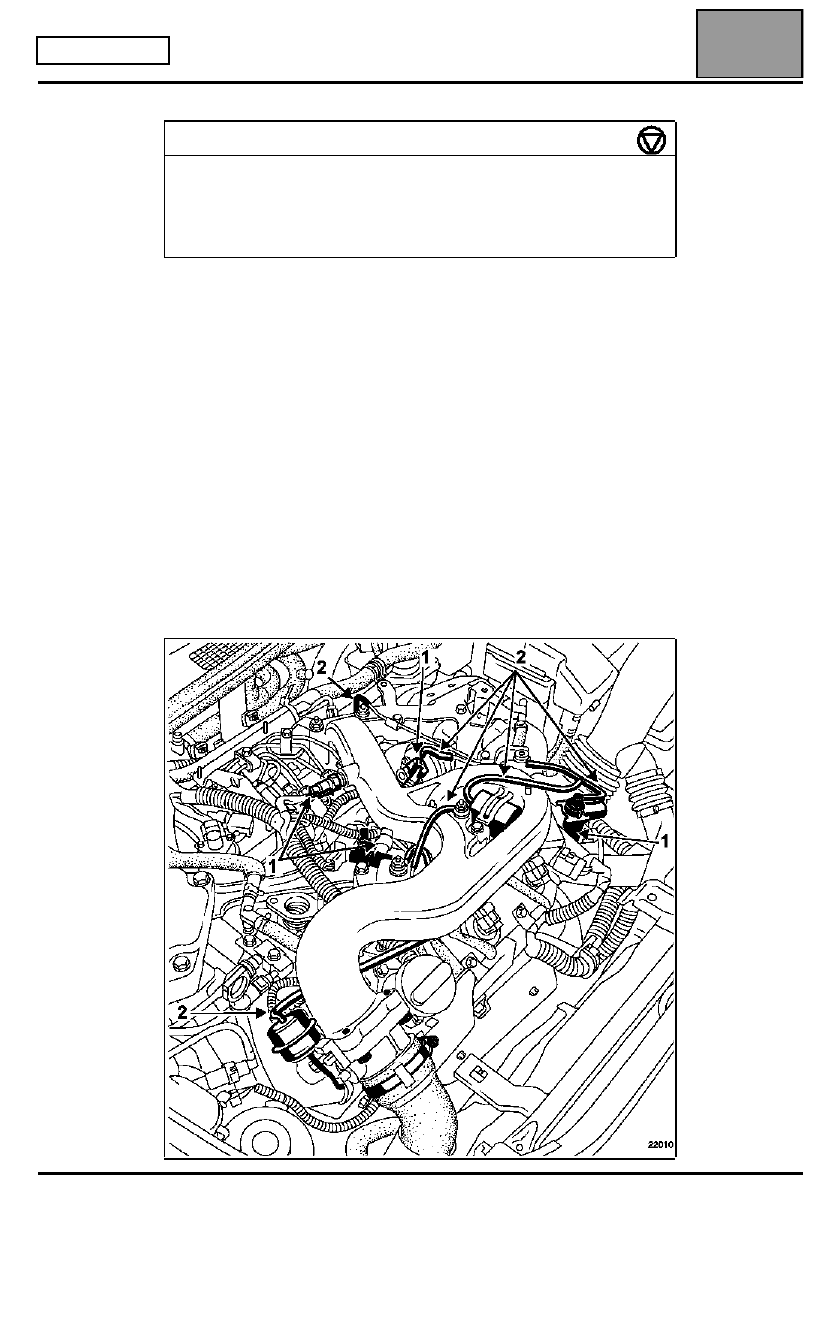

Desconectar los conectores eléctricos (1):
– de la sonda de temperatura del aire,
– de la electroválvula de regulación de presión de sobrealimentación,
– del captador de posición de la wastegate,
– de la electroválvula de mando del estrangulador.

Desconectar los tubos neumáticos (2) en:
– el pulmón de la wastegate,
– la electroválvula de regulación de presión de sobrealimentación,
– la reserva de vacío,
– el pulmón que acciona la mariposa estranguladora,
– la bomba de vacío.

PARES DE APRIETE (en daN.m)

Fijaciones del repartidor de admisión
Soporte de la tapa del motor en el repartidor de admisión
Soporte en el turbocompresor
Fijaciones de la pantalla térmica en el turbocompresor
Patilla lateral en el repartidor de admisión

2,1
2,5
2,5
2,1
2,1

Edición 3

MEZCLA CARBURADA

Repartidor de admisión

12A

12A-41

MOTOR P9X

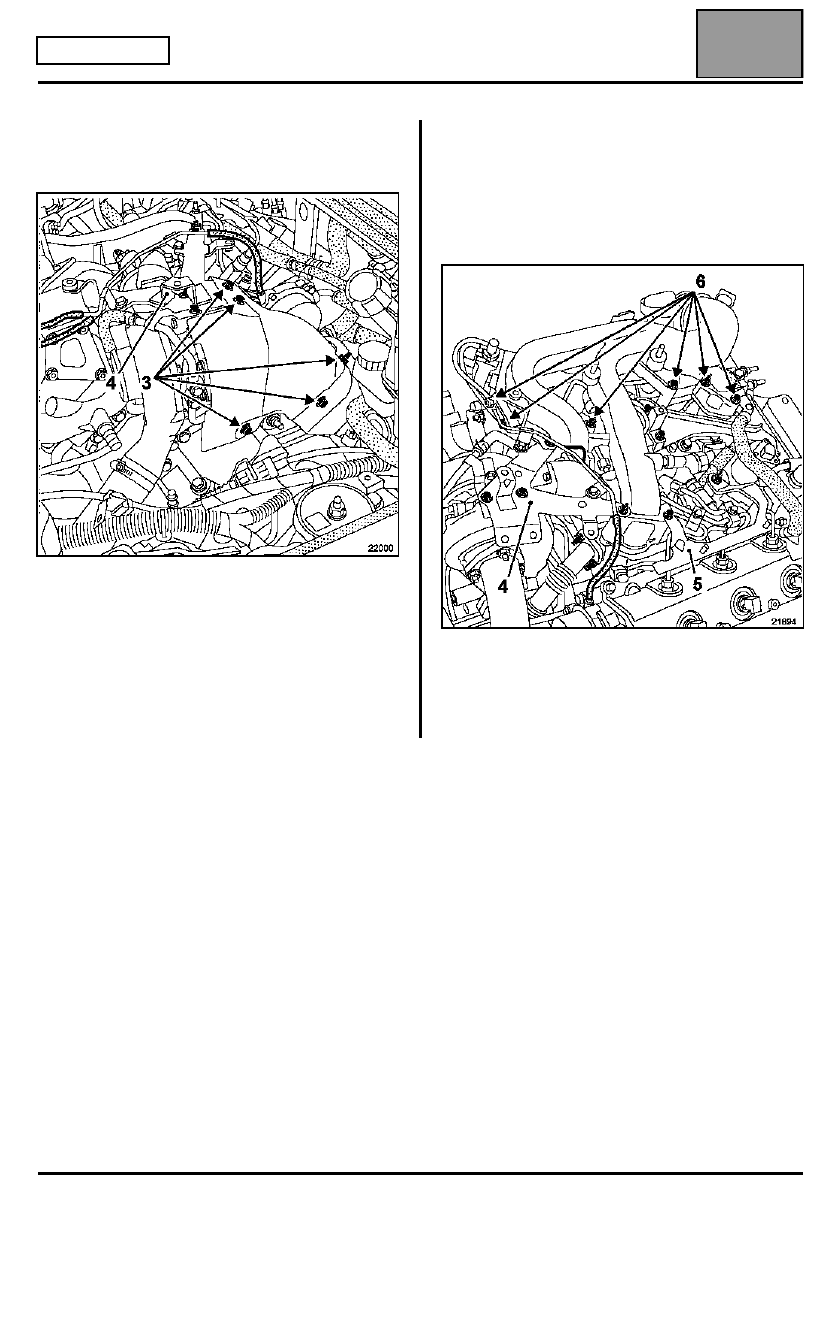

Extraer:
– las fijaciones (3) de la pantalla térmica en el

turbocompresor,

– las fijaciones (4) del soporte en el turbocompresor,
– el soporte,
– la pantalla térmica en el turbocompresor,
– el soporte de la tapa del motor (5) en el repartidor de

admisión.

Desconectar el conducto de admisión de aire en el
estrangulador.

Extraer las fijaciones (6):
– de la patilla lateral en el repartidor de admisión,
– del repartidor de admisión en el tubo de recirculación

de los gases de escape,

– del repartidor de admisión.

Extraer el repartidor de admisión y después las juntas.

Extraer en el tornillo de banco:
– las electroválvulas,
– la reserva de vacío,
– el estrangulador (consultar la operación "Sistema de

parada del motor").

Edición 3

MEZCLA CARBURADA

Repartidor de admisión

12A

12A-42

MOTOR P9X

REPOSICIÓN

Sustituir imperativamente todas las juntas de estanquidad.

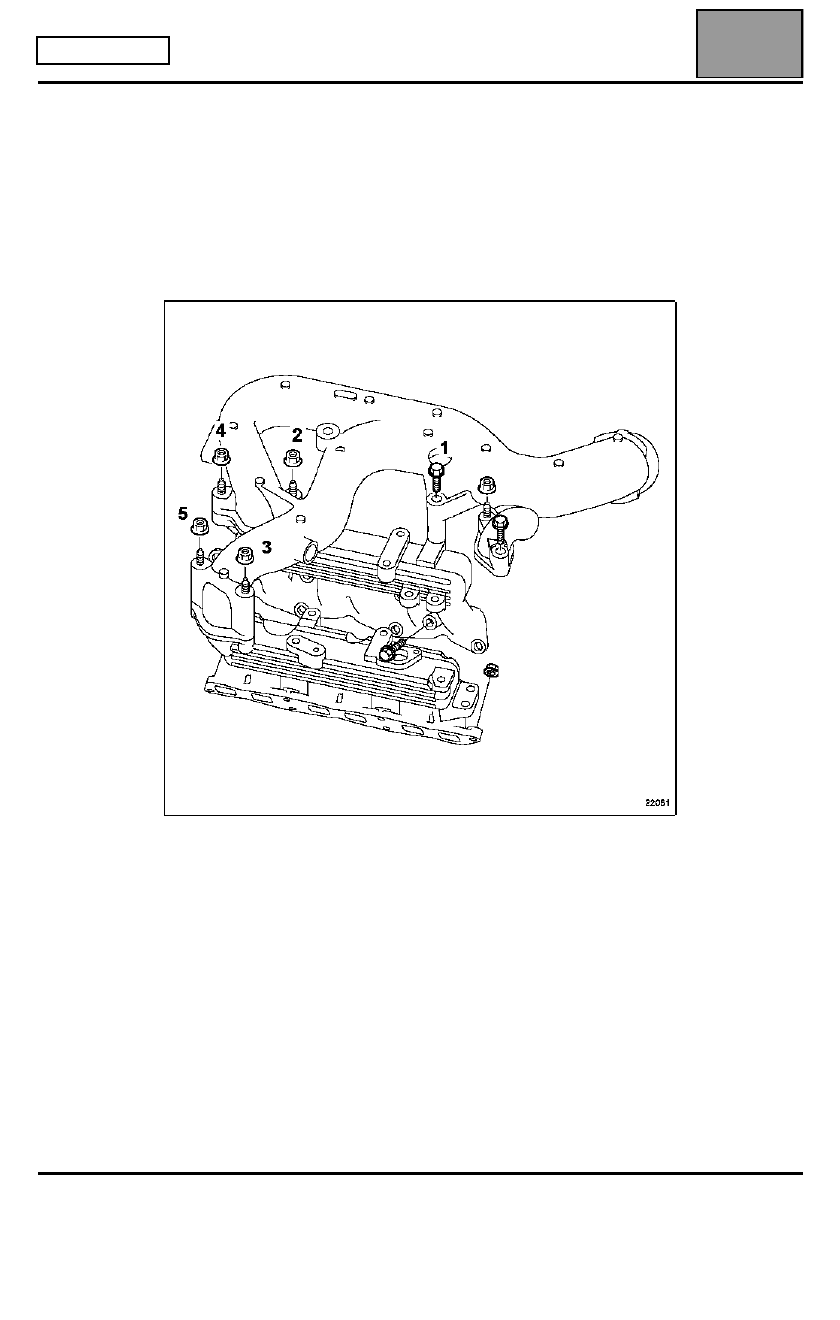

Colocar el repartidor de admisión y después apretar las fijaciones
respetando el par de 2,1 daN.m y el orden de apriete.

Para continuar con las operaciones, proceder en el sentido inverso de la
extracción.

Edición 3

MEZCLA CARBURADA

Colectores de admisión

12A

12A-43

MOTOR P9X

Colectores de admisión

EXTRACCIÓN

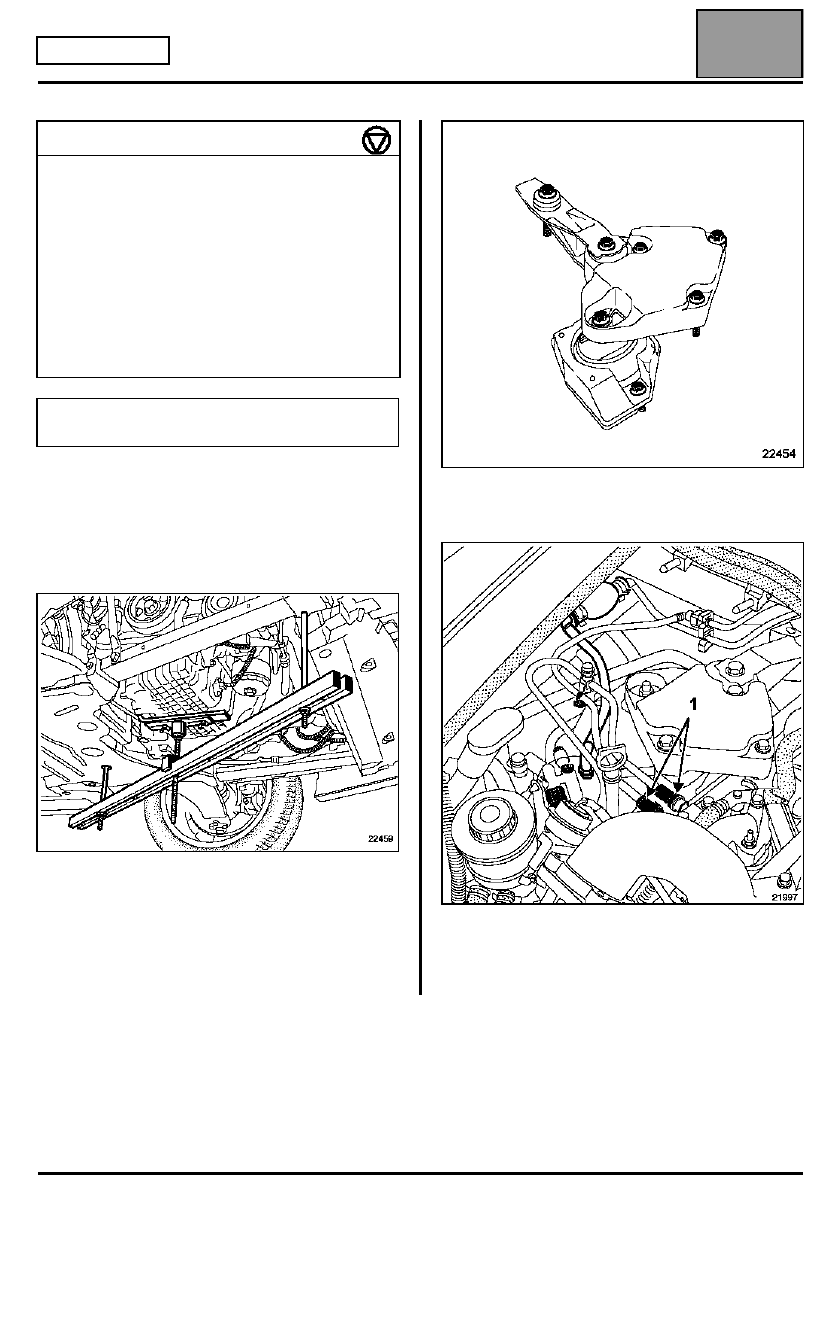

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Colocar el soporte del motor Mot. 1367-02.

Sacar los conductos de alimentación de gasóleo de la
suspensión pendular.

Extraer el conjunto suspensión pendular-limitador de
oscilación.

Desconectar los conductos de alimentación y de
retorno de gasóleo (1) y después obturar los
conductos con ayuda del kit de tapones de limpieza
disponible en el Almacén de Piezas de Recambio.

PARES DE APRIETE (en daN.m)

Fijaciones del colector de admisión

  3,1

Fijaciones en la carrocería del limitador
de oscilación

10,5

Fijaciones en el motor de la cofia de
suspensión pendular

  6,2

Fijaciones de la masa acústica en la
carrocería

  2,1

Fijación del tirante acústico en el colector
de admisión delantero

  2,5

RESPETAR IMPERATIVAMENTE LAS
CONSIGNAS DE LIMPIEZA

Edición 3
