MEZCLA CARBURADA

Colector y repartidor de admisión

12A

12A-32

MOTOR V4Y

Colector y repartidor de admisión

Edición 3

MEZCLA CARBURADA

Colector y repartidor de admisión

12A

12A-33

MOTOR V4Y

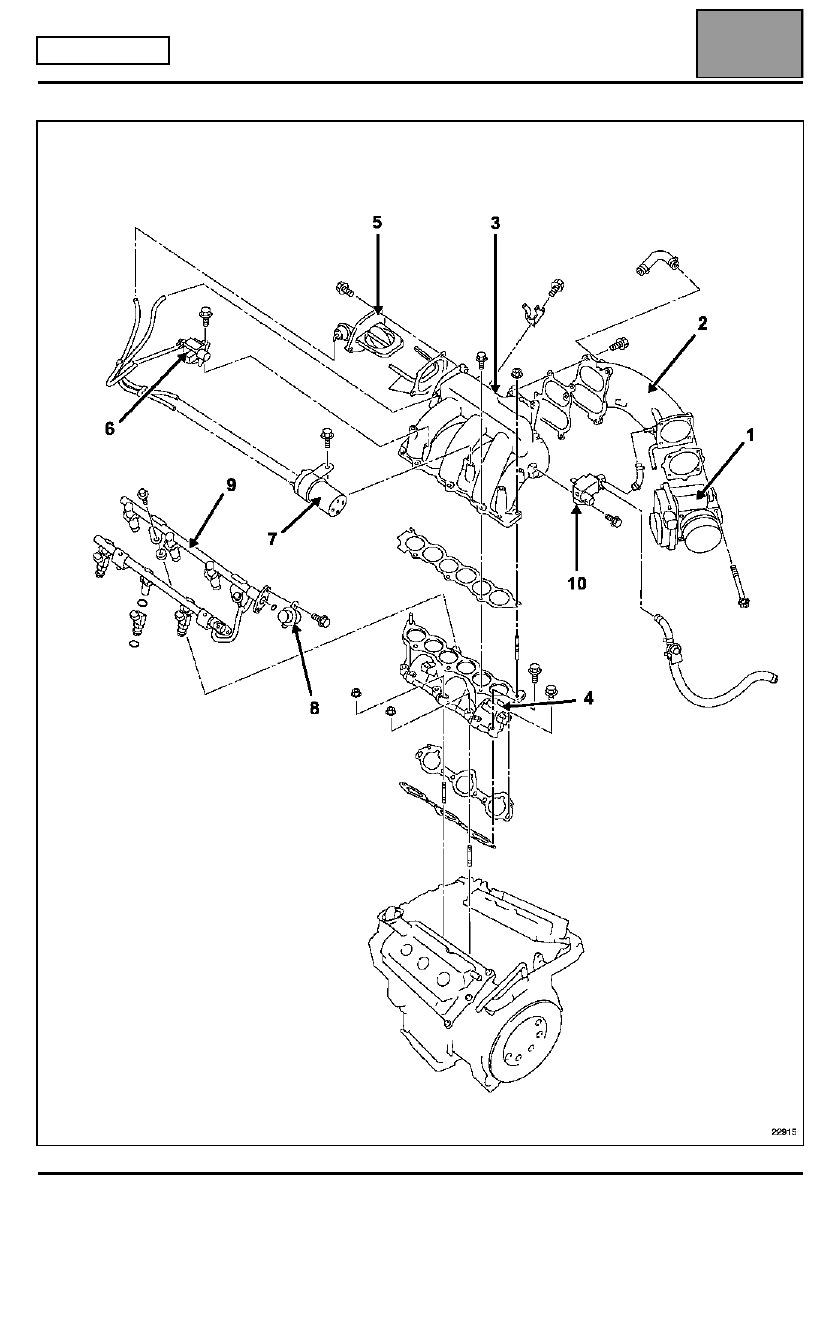

1

Caja mariposa motorizada

2

Conducto del colector de admisión

3

Colector de admisión

4

Repartidor de admisión

5

Mariposa del aire de admisión variable

6

Electroválvula de la trampilla del aire de admisión
variable

7

Reserva de vacío

8

Amortiguador de pulsación

9

Rampa de inyección

10 Electroválvula de purga del absorbedor de

vapores de gasolina

Edición 3

MEZCLA CARBURADA

Colector de admisión

12A

12A-34

MOTOR G9T

Colector de admisión

EXTRACCIÓN

OBSERVACIÓN:
La extracción del colector de admisión requiere la
extracción de los inyectores, de los tubos de alta
presión y de la rampa (consultar el capítulo 13B
Inyección diesel).

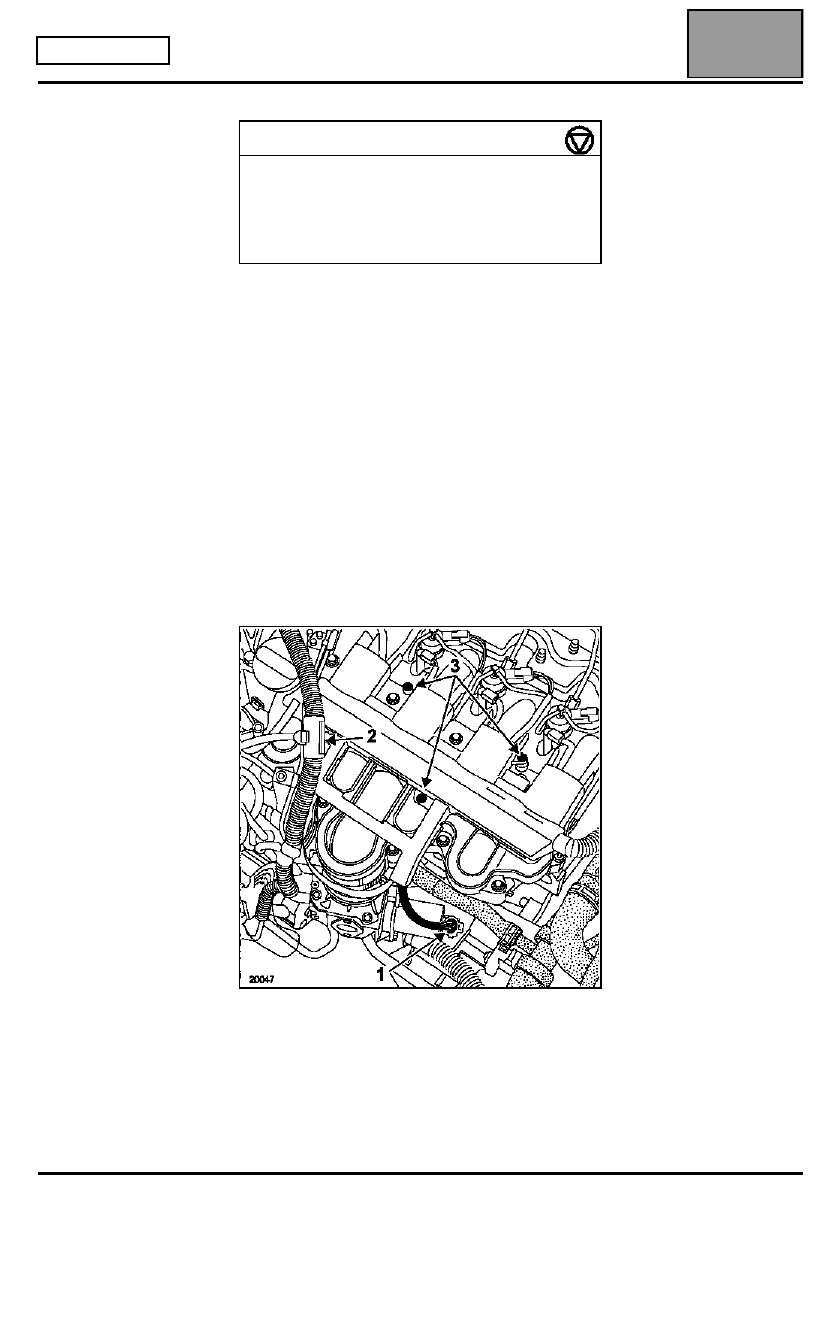

Desconectar:
– los conectores de las bujías de precalentamiento,
– el conector de la válvula de recirculación de los

gases de escape (1),

– soltar el cableado eléctrico (2) del protector de

plástico.

Extraer
– el protector (3) del cableado eléctrico.

PARES DE APRIETE (en daN.m)

Tornillos de fijación de la tapa de culata

1,2

Tornillos de fijación de la rampa de
inyección

2,3

Tuercas de los tubos de alta presión

2,5

Edición 3

MEZCLA CARBURADA

Colector de admisión

12A

12A-35

MOTOR G9T

Colector de admisión

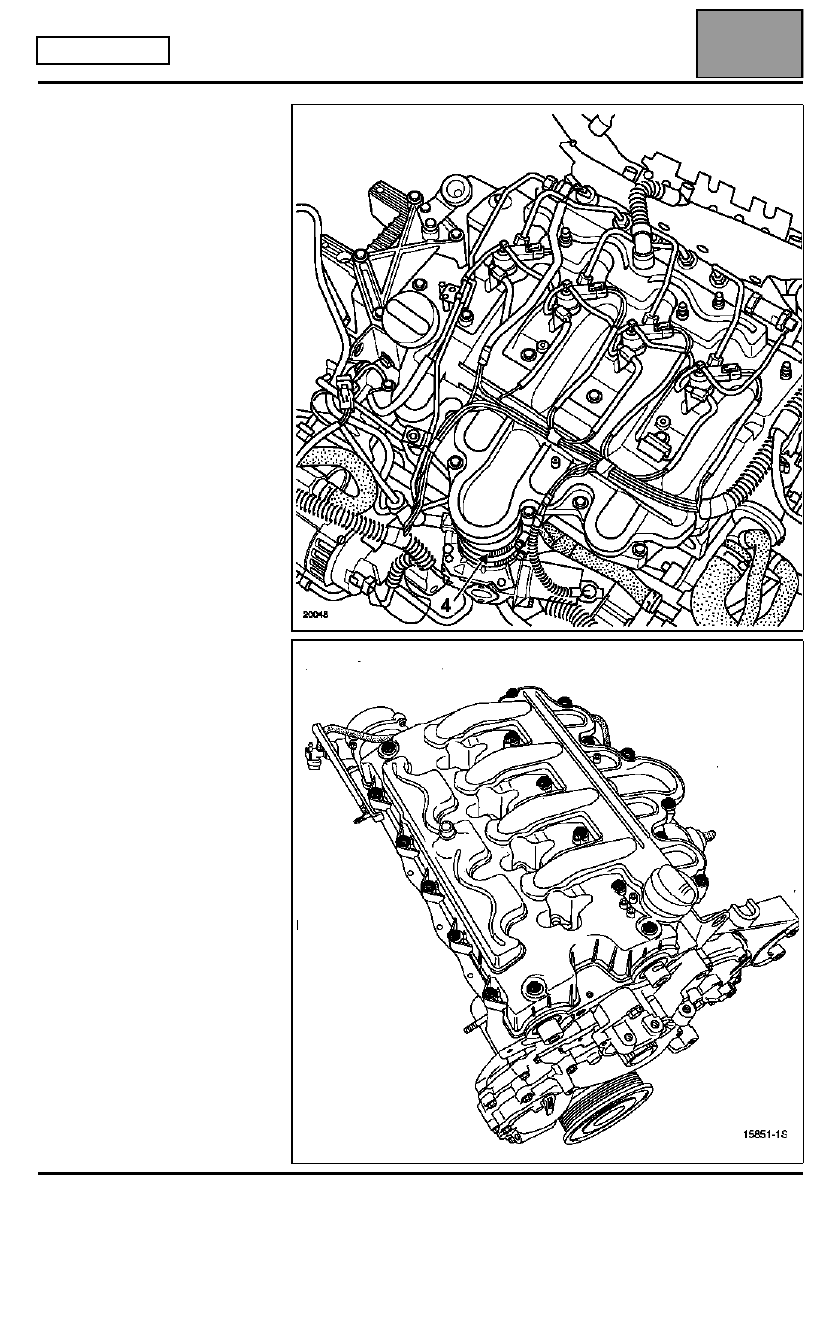

Apartar los cableados eléctricos
para sacar la parte superior del
colector de admisión.

Aflojar la abrazadera (4) del tubo de
empalme cajetín estrangulador -
colector de admisión.

Colocar el soporte del motor
Mot. 1367 y extraer el soporte
pendular.

Quitar los tornillos de fijación del
colector y después extraer éste.
