Renault Vel Satis. Manual - parte 42

MEZCLA CARBURADA

Colector de admisión

12A

12A-28

MOTOR V4Y

Colector de admisión

EXTRACCIÓN

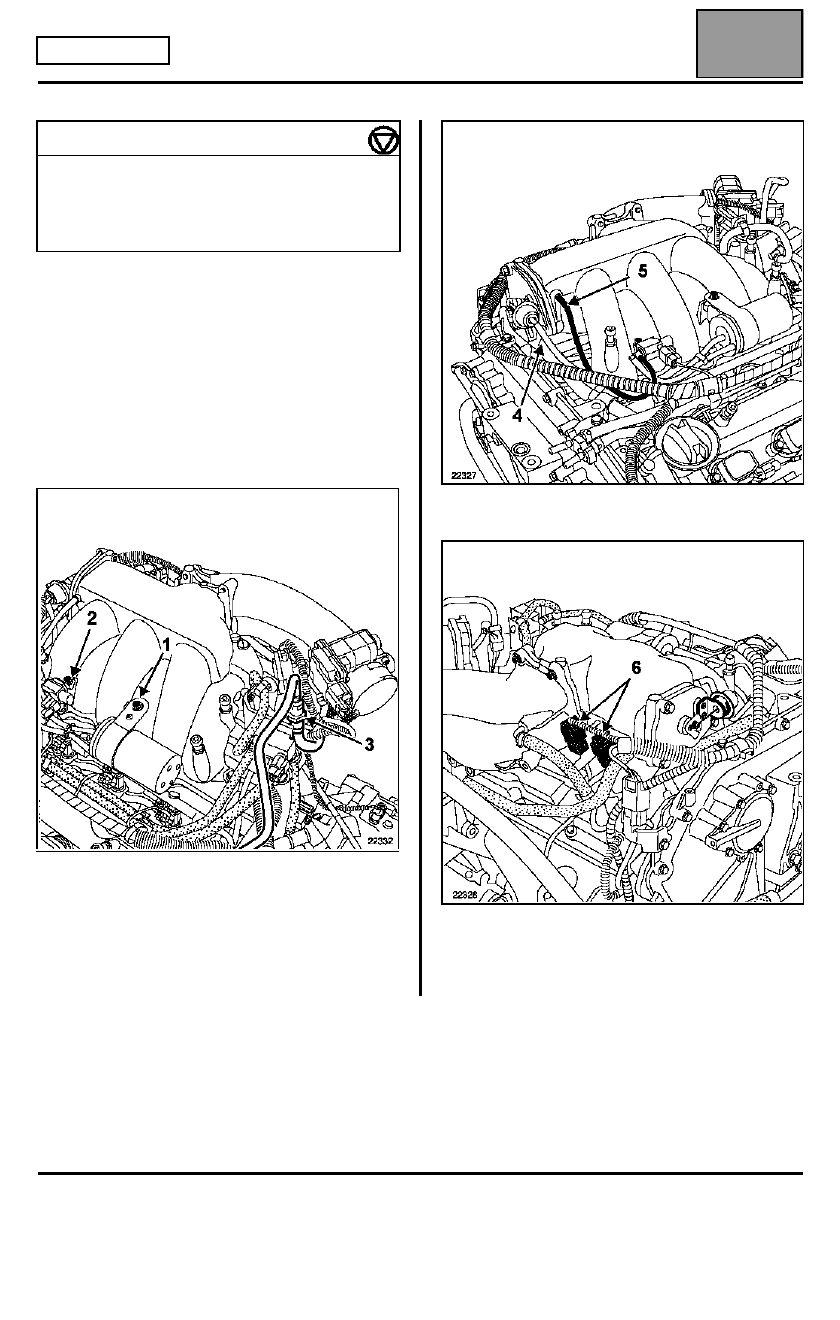

Desconectar la batería.

Extraer:
– la reserva de vacío (1),
– la electroválvula de mando de la trampilla del aire de

admisión (2),

– la toma de depresión (3) para el amplificador de

frenado.

Desconectar:
– los tubos del pulmón de mando (4),
– el tubo (5) en el colector,
– la electroválvula de mando del absorbedor de los

vapores de gasolina,

– los conectores de las sondas de oxígeno (6).

Colocar unas pinzas para manguitos en los manguitos
del recalentador del colector de admisión.

Desconectar los dos manguitos.

PARES DE APRIETE (en daN.m)

Tuercas y tornillos del colector

  2,2

Bieleta de recuperación de par:

  lado cuna
  lado motor

10,5
18

Edición 3

MEZCLA CARBURADA

Colector de admisión

12A

12A-29

MOTOR V4Y

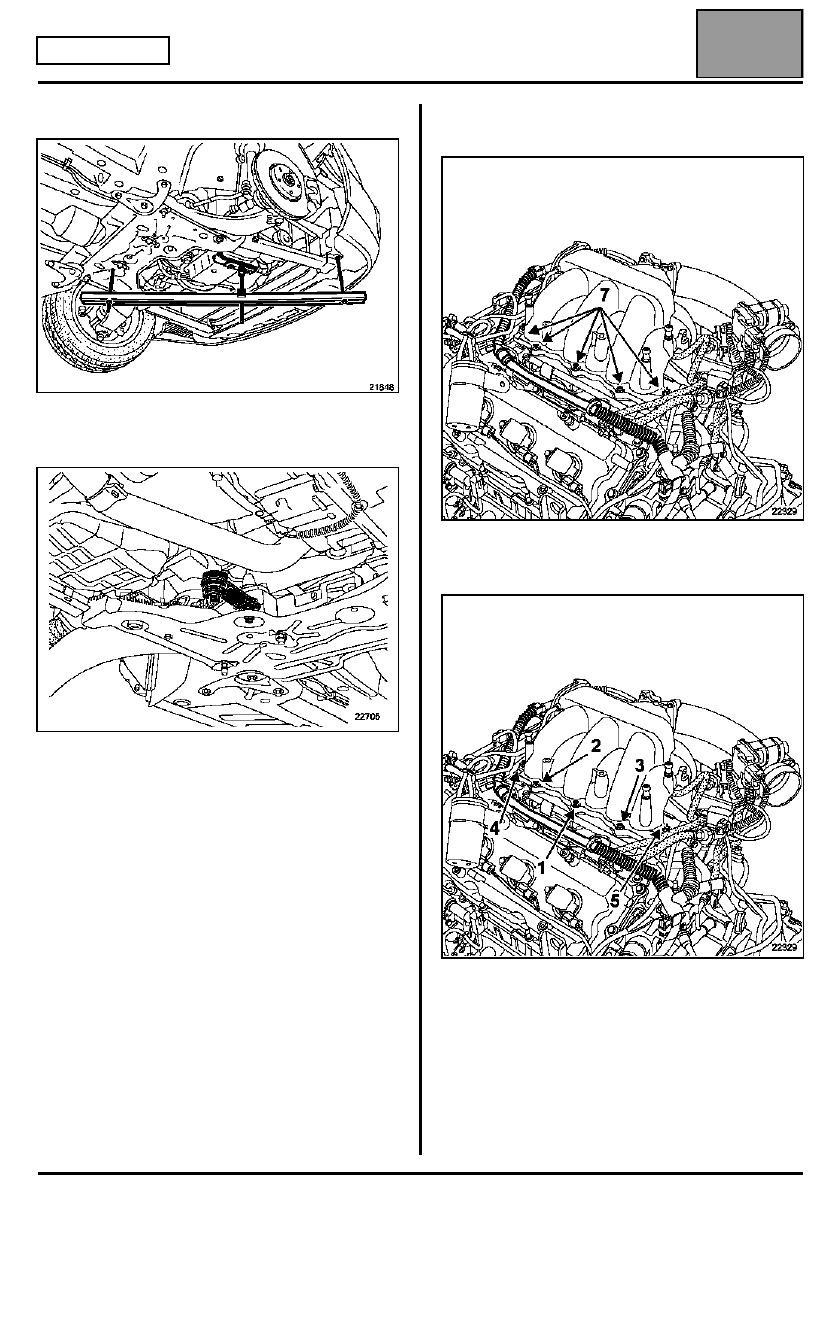

Posicionar el soporte inferior del motor Mot. 1367-02.

Extraer:
– la bieleta de recuperación de par,

– el soporte pendular, lado distribución,

– los tornillos y tuercas del colector de admisión (7),
– el colector.

REPOSICIÓN

Sustituir la junta por una junta nueva.

NOTA:
Respetar el par y el orden de apriete de las fijaciones
del colector de admisión.

Para continuar con las operaciones, proceder en el
sentido inverso de la extracción.

Rellenar el circuito de refrigeración.

Edición 3

MEZCLA CARBURADA

Repartidor de admisión

12A

12A-30

MOTOR V4Y

Repartidor de admisión

EXTRACCIÓN

Desconectar la batería.

Extraer el colector de admisión (consultar la operación
"Colector de admisión").

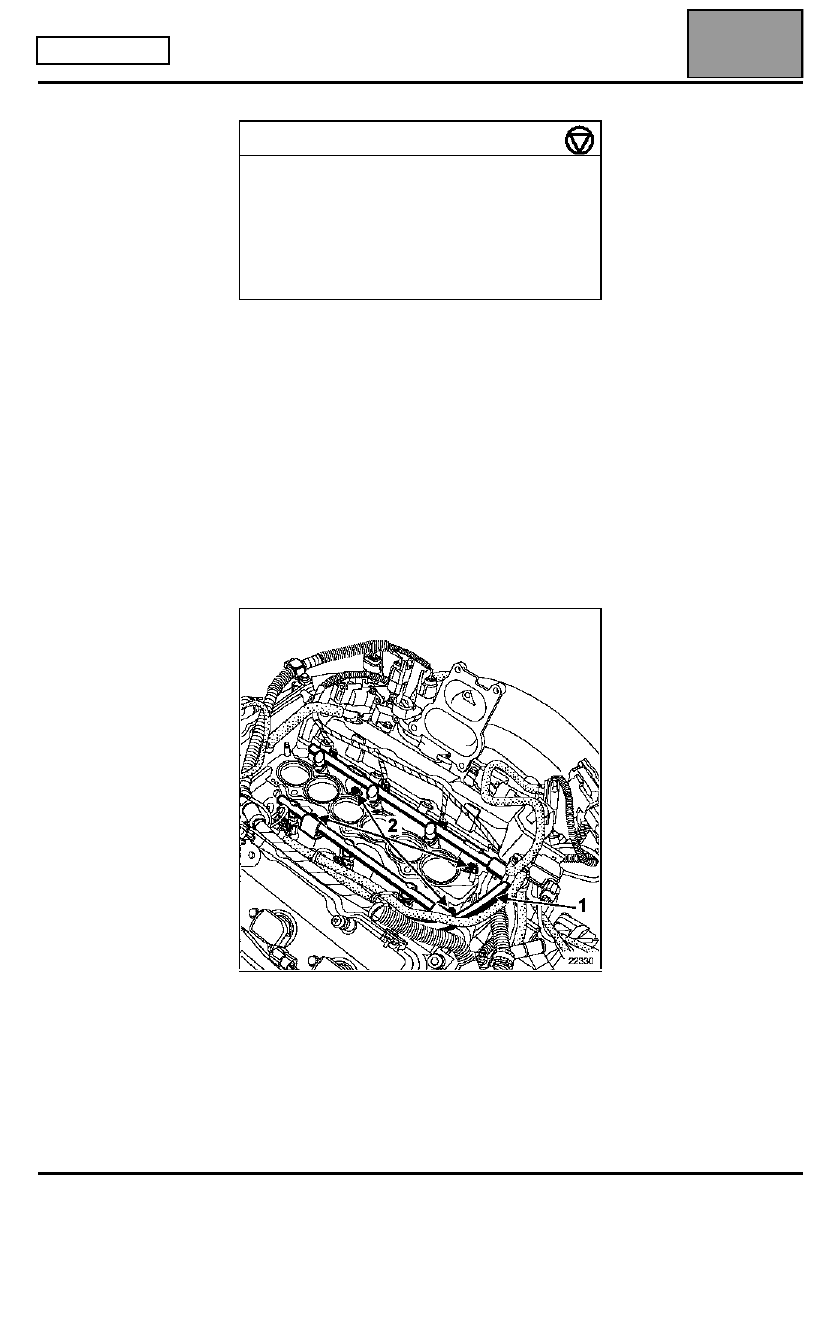

Desconectar el racor de llegada de gasolina (1) en la
rampa de inyección. Tener cuidado con la cantidad de
gasolina que se encuentra en dichas rampas.

Extraer:
– los tornillos (2) de fijación de la rampa de inyección,
– la rampa de inyección,

PARES DE APRIETE (en daN.m)

Tornillos y tuercas del colector de
admisión

2,2

Tornillos de las rampas de inyección:

– preapriete
– apriete

1
2,3

Tornillos y tuercas del repartidor

1,2

Edición 3

MEZCLA CARBURADA

Repartidor de admisión

12A

12A-31

MOTOR V4Y

Repartidor de admisión

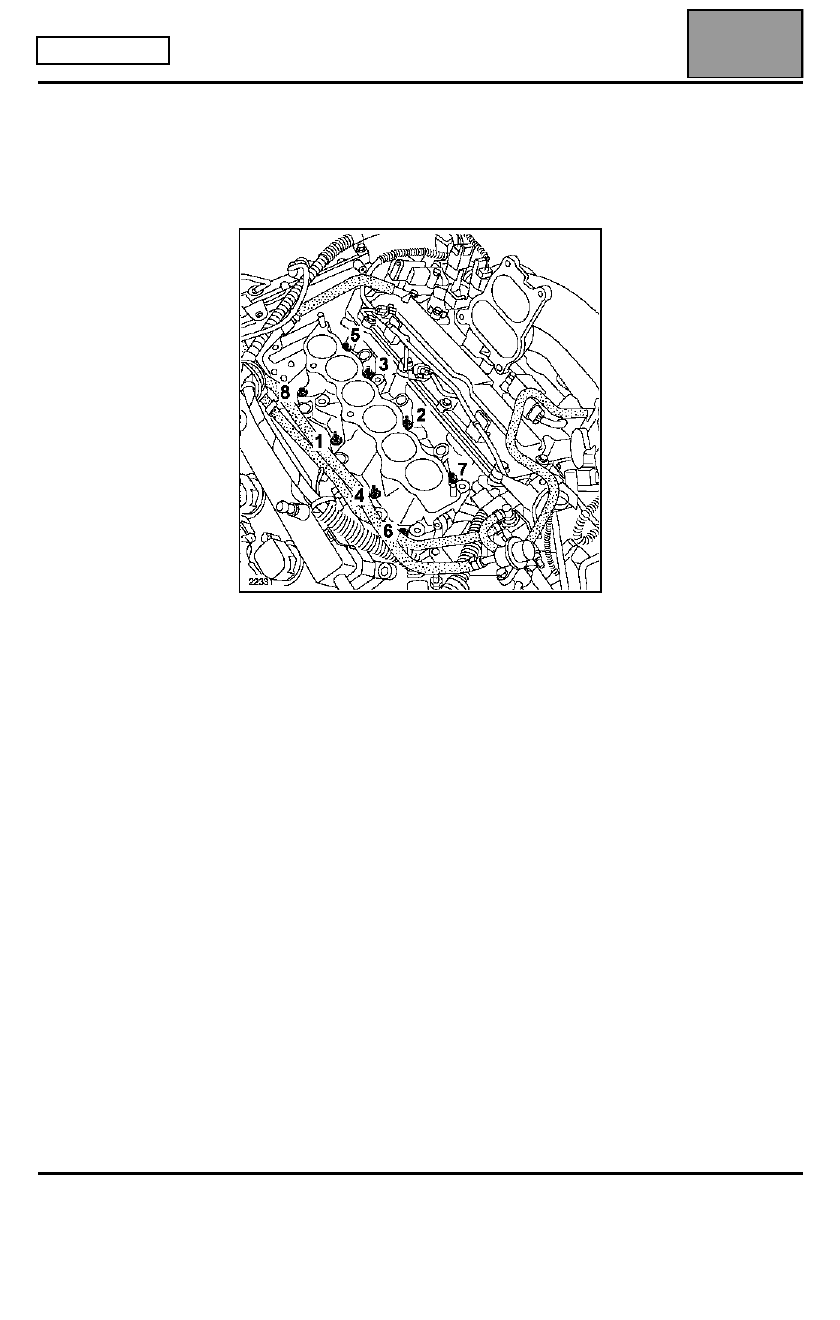

– los tornillos y tuercas de fijación del repartidor de

admisión,

– el repartidor de admisión.

REPOSICIÓN

Sustituir la junta por una junta nueva.

NOTA:
Respetar el par y el orden de apriete de las fijaciones
del repartidor de admisión.

Para continuar con las operaciones, proceder en el
sentido inverso de la extracción.

Edición 3
