MEZCLA CARBURADA

Sistema de parada del motor

12A

12A-20

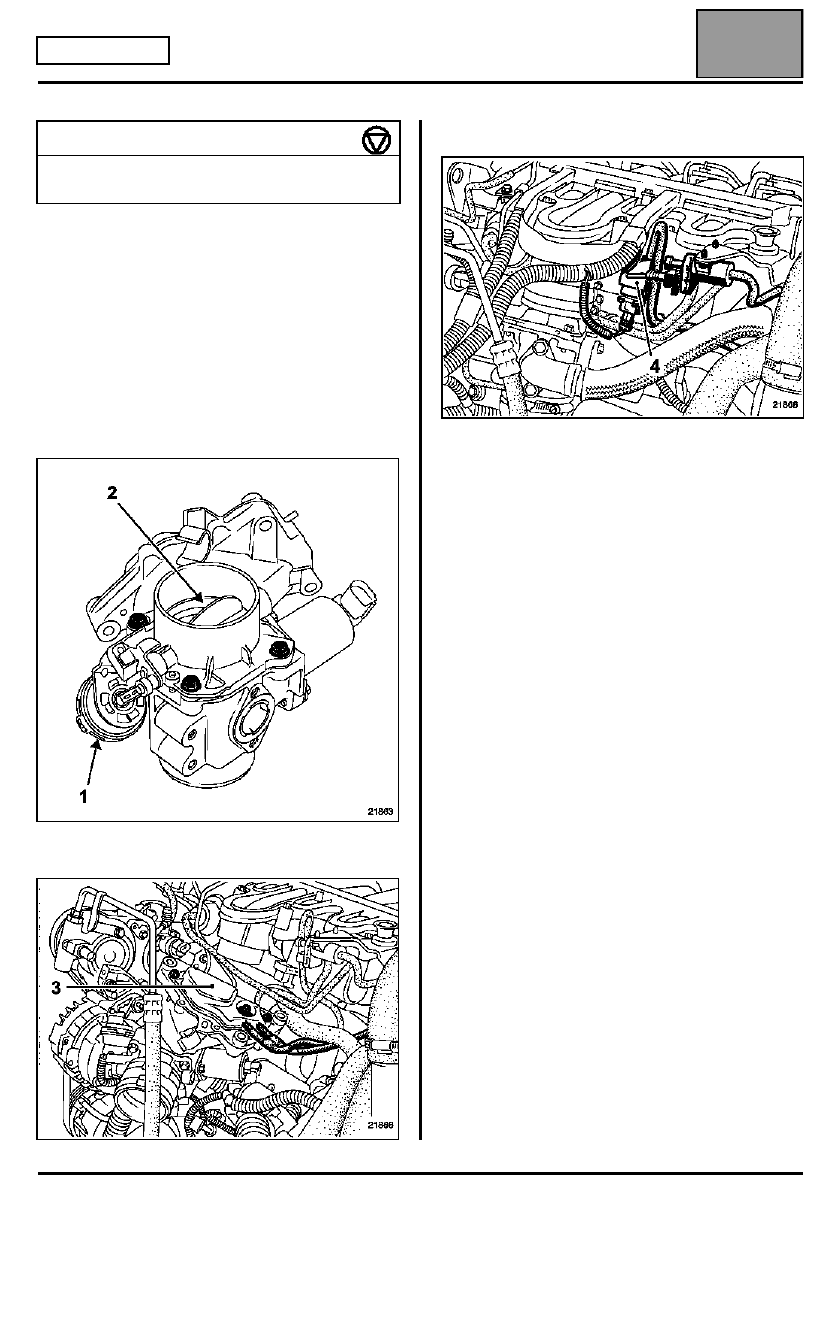

MOTOR G9T

Sistema de parada del motor

OBJETIVO

El sistema tiene por objetivo parar el motor
rápidamente tras haber cortado el contacto.

DESCRIPCIÓN

Este sistema consta:
– de un pulmón (1) que acciona la mariposa

estranguladora,

– de una mariposa estranguladora (2),

– de una reserva de depresión (3),

– de una electroválvula (4).

FUNCIONAMIENTO

Al cortar el contacto, la electroválvula relaciona la
reserva de depresión con el pulmón de mando de la
mariposa estranguladora.

Éste queda sometido a la depresión lo que tiene por
efecto cerrar la trampilla de llegada de aire.

El motor ya no puede aspirar aire y se para
inmediatamente.

PAR DE APRIETE (en daN.m)

Tornillos de fijación mariposa
estranguladora

1,2

Edición 3

MEZCLA CARBURADA

Sistema de parada del motor

12A

12A-21

MOTOR G9T

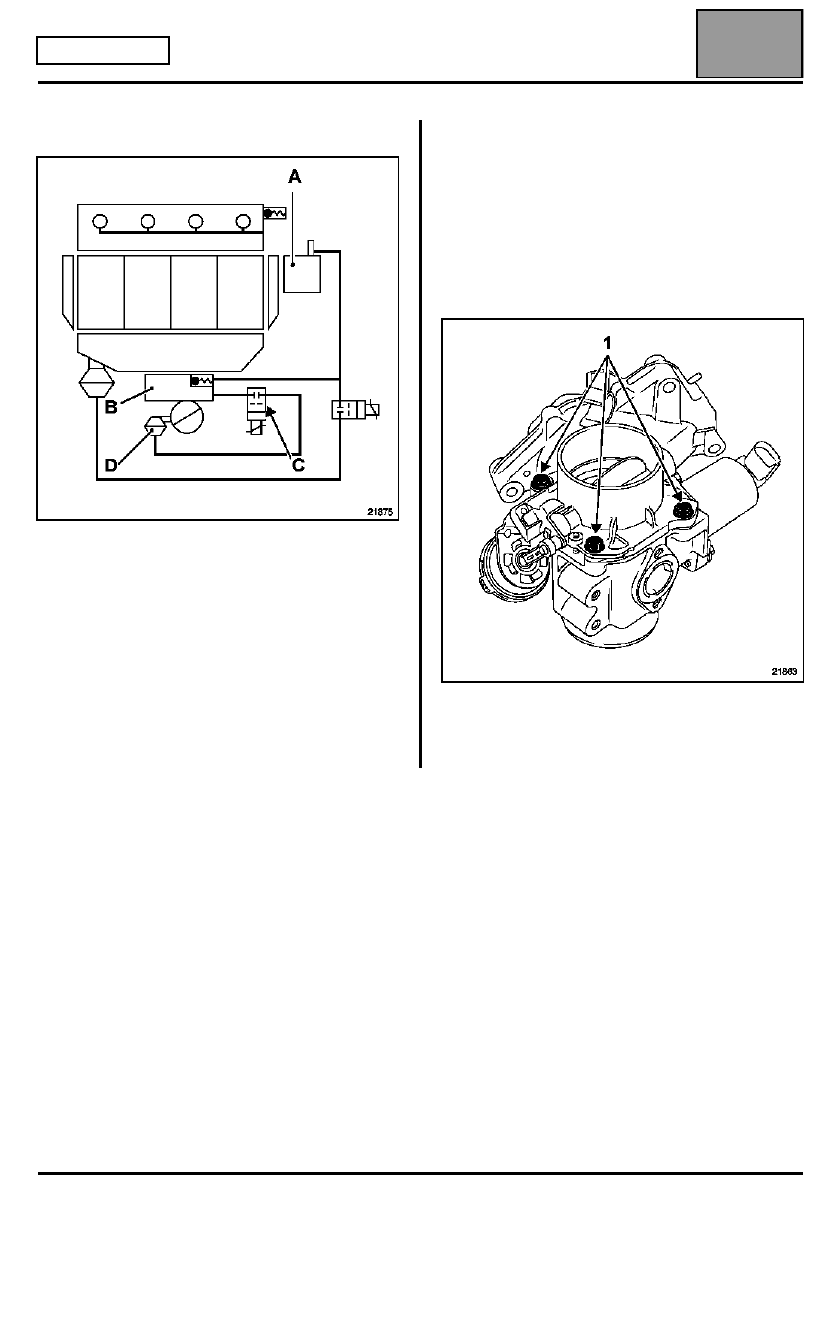

ESQUEMA DE PRINCIPIO

A Bomba de vacío
B Reserva de depresión provista de una válvula anti-

retorno

C Electroválvula de parada del motor
D Pulmón de mando de la mariposa estranguladora

EXTRACCIÓN DE LA MARIPOSA
ESTRANGULADORA

Para extraer la mariposa estranguladora, es necesario
extraer el cajetín difusor (consultar el capítulo 12A
Mezcla carburada "Cajetín difusor").

Quitar los cuatro tornillos (1) de la mariposa
estranguladora y después extraer el conjunto
mariposa - pulmón.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Edición 3

MEZCLA CARBURADA

Sistema de parada del motor

12A

12A-22

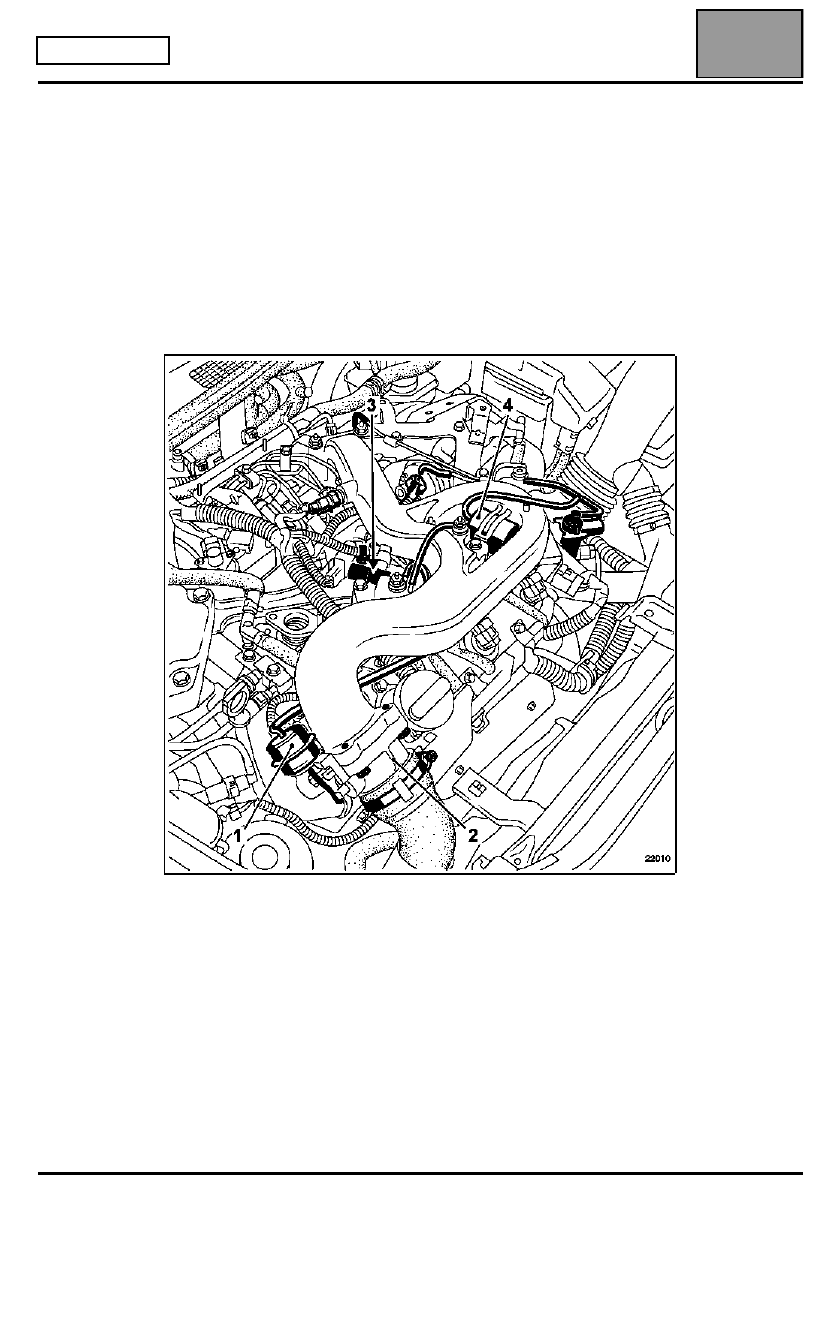

MOTOR P9X

OBJETIVO

El sistema tiene como objetivo parar el motor progresivamente y sin tirones
tras haber cortado el contacto.

DESCRIPCIÓN

El sistema consta:
– de un pulmón (1) que acciona la mariposa,
– de una mariposa estranguladora (2),
– de una electroválvula de mando (3),
– de una reserva de depresión (4).

FUNCIONAMIENTO

Al cortar el contacto, la electroválvula relaciona la reserva de depresión con
el pulmón.

Éste queda sometido a la depresión lo que tiene por efecto cerrar la trampilla
de llegada de aire.

El motor ya no puede aspirar aire y se para inmediatamente.

Edición 3

MEZCLA CARBURADA

Sistema de parada del motor

12A

12A-23

MOTOR P9X

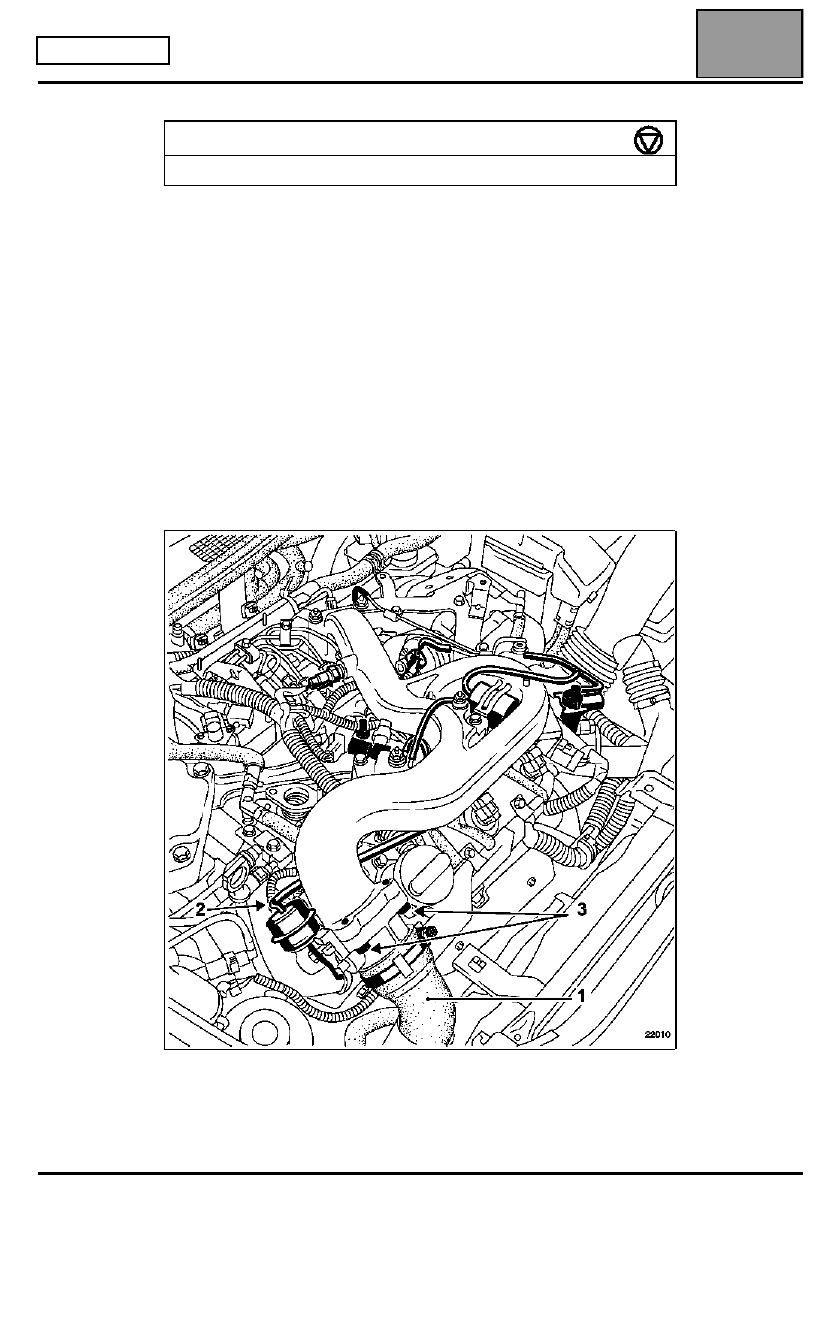

EXTRACCIÓN DEL ESTRANGULADOR

Desconectar:
– el conducto de aspiración de aire (1),
– el tubo de depresión en el pulmón (2).

Extraer:
– los cuatro tornillos de fijación (3),
– el conjunto mariposa-pulmón.

REPOSICIÓN DEL ESTRANGULADOR

Sustituir la junta tórica.

Proceder en el sentido inverso de la extracción.

PAR DE APRIETE (en daN.m)

Fijaciones del estrangulador

0,8

Edición 3
