MEZCLA CARBURADA

Filtro de aire

12A

12A-12

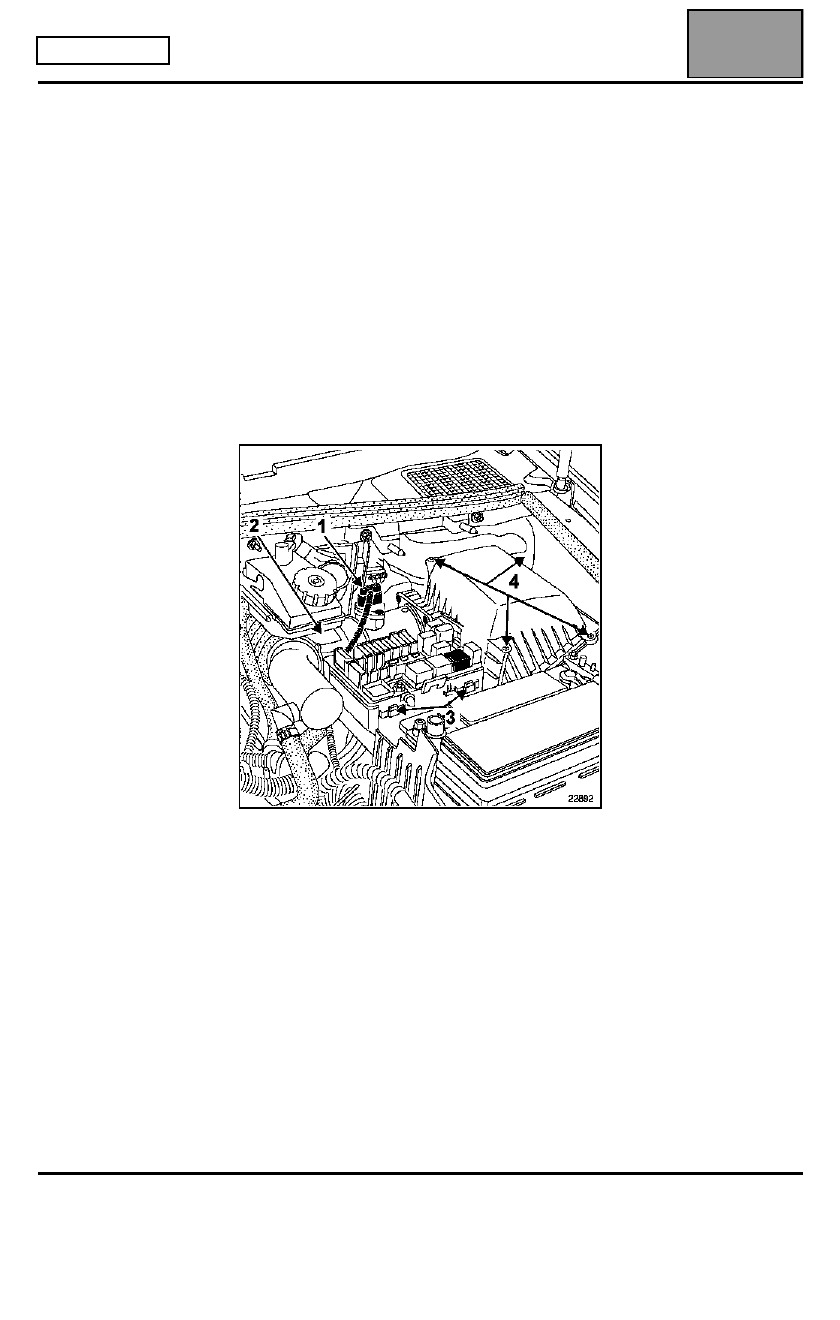

MOTOR V4Y

ELEMENTO FILTRANTE

Extraer las tapas del motor.

Desconectar:
– la batería,
– el conector del caudalímetro de aire (1),
– el conducto de aspiración de aire (2).

Soltar las fijaciones de la caja de relés (3) y después
sacarla ligeramente por el costado.

Quitar los cuatro tornillos de fijación (4) de la tapa de
la carcasa del filtro de aire.

Sacar la tapa de la carcasa del filtro de aire con el
caudalímetro y después extraer el elemento filtrante.

Edición 3

MEZCLA CARBURADA

Filtro de aire

12A

12A-13

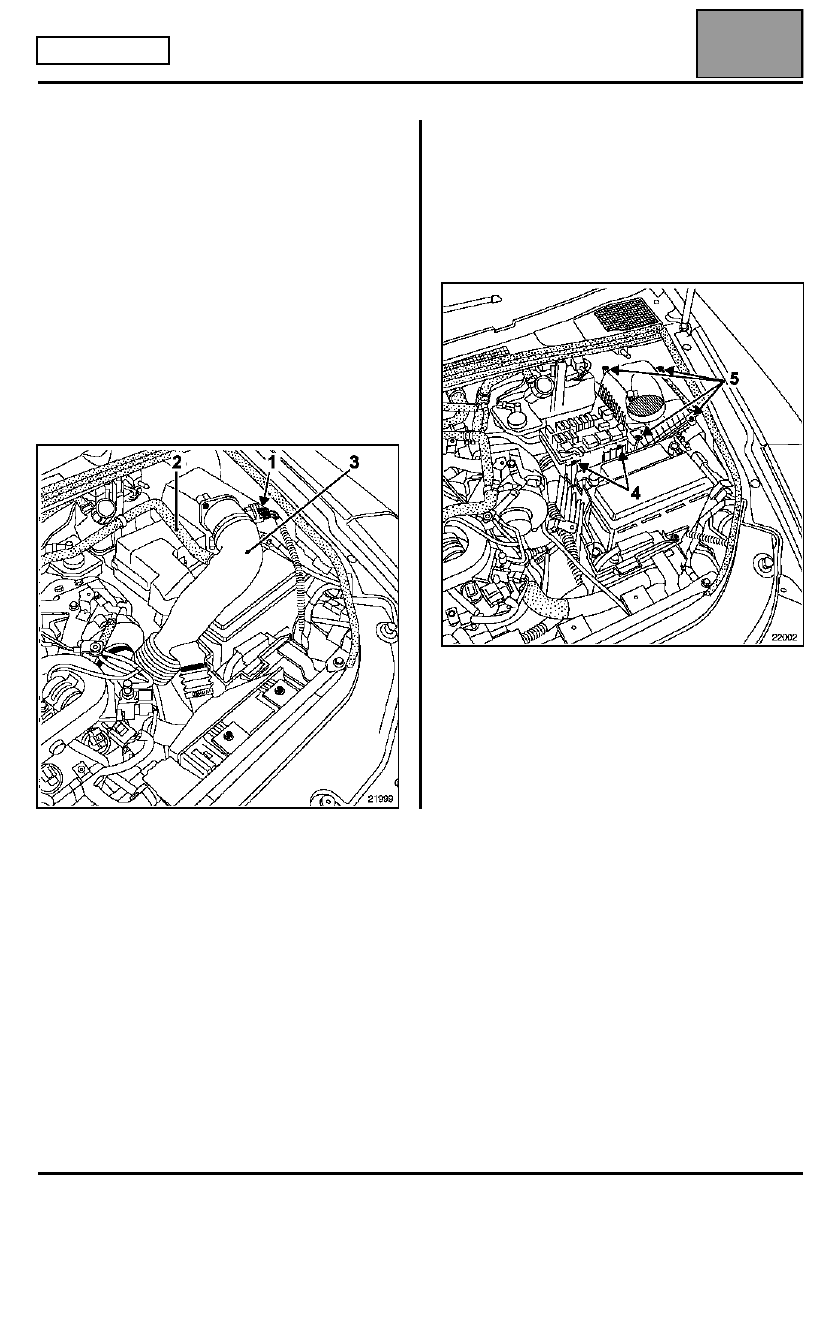

MOTOR P9X

ELEMENTO FILTRANTE

Extraer las tapas del motor.

Desconectar:
– la batería,
– el conector del caudalímetro de aire (1).

Desconectar el conducto de reaspiración de los
vapores de aceite (2).

Extraer el conducto de aspiración de aire (3) provisto
del caudalímetro.

Para ello, quitar los dos tornillos de fijación del
caudalímetro de aire, la abrazadera del resonador de
aire y del turbocompresor.

Soltar las fijaciones de la caja de relés (4) y después
sacarla ligeramente por el costado.

Quitar los cuatro tornillos de fijación (5) de la tapa de
la carcasa del filtro de aire.

Sacar la tapa de la carcasa del filtro de aire y después
extraer el elemento filtrante.

Edición 3

MEZCLA CARBURADA

Caja mariposa motorizada

12A

12A-14

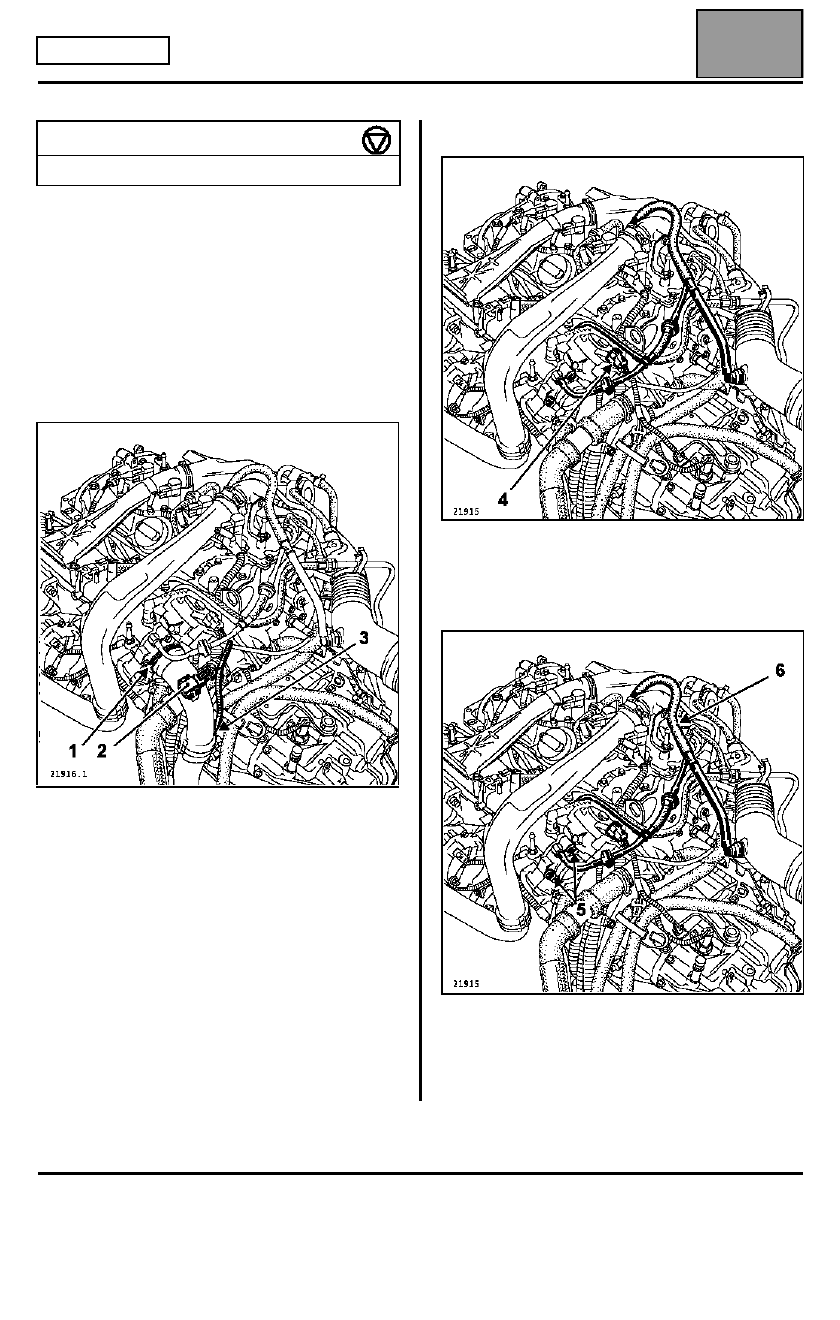

MOTOR F4R

Caja mariposa motorizada

EXTRACCIÓN

Desconectar la batería.

Aflojar la abrazadera (1).

Desconectar:
– el conector del captador de presión de

sobrealimentación (2),

– el conector de la sonda de temperatura del aire (3),

– el conector de la caja mariposa motorizada (4).

Desencajar el tubo de aire cambiador-repartidor.

Quitar los tres tornillos de fijación (5) de la caja
mariposa.

Extraer la caja mariposa con el tubo de reaspiración
de los vapores de gasolina y de los vapores de
aceite (6).

Soltar el tubo (6) de la caja mariposa.

PAR DE APRIETE (en daN.m)

Tornillos de la caja mariposa

1,5

Edición 3

MEZCLA CARBURADA

Caja mariposa motorizada

12A

12A-15

MOTOR F4R

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Sustituir la junta en cada desmontaje de la caja
mariposa.

Mediante el útil de diagnóstico, efectuar el aprendizaje
de la caja mariposa.

Cada vez que se pone el contacto, la caja mariposa
debe efectuar un ciclo de aprendizaje de sus topes
mínimo y máximo.

Edición 3
