MEZCLA CARBURADA

Admisión de aire

12A

12A-8

MOTOR G9T

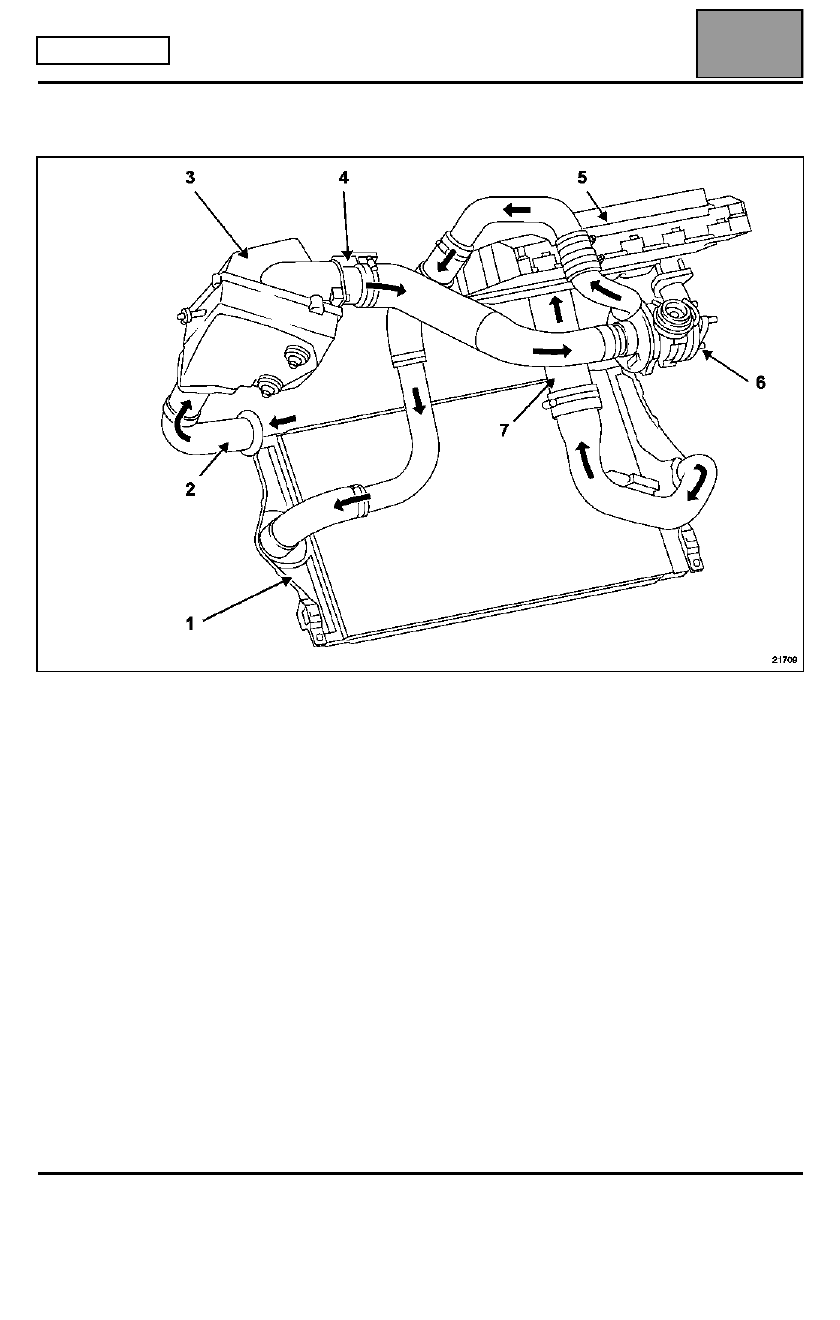

ESQUEMA DEL CIRCUITO DE ADMISIÓN DE AIRE

1

Cambiador aire-aire

2

Entrada de aire

3

Filtro de aire

4

Caudalímetro

5

Colector de admisión

6

Turbocompresor

7

Cajetín difusor

Edición 3

MEZCLA CARBURADA

Admisión de aire

12A

12A-9

MOTOR V4Y

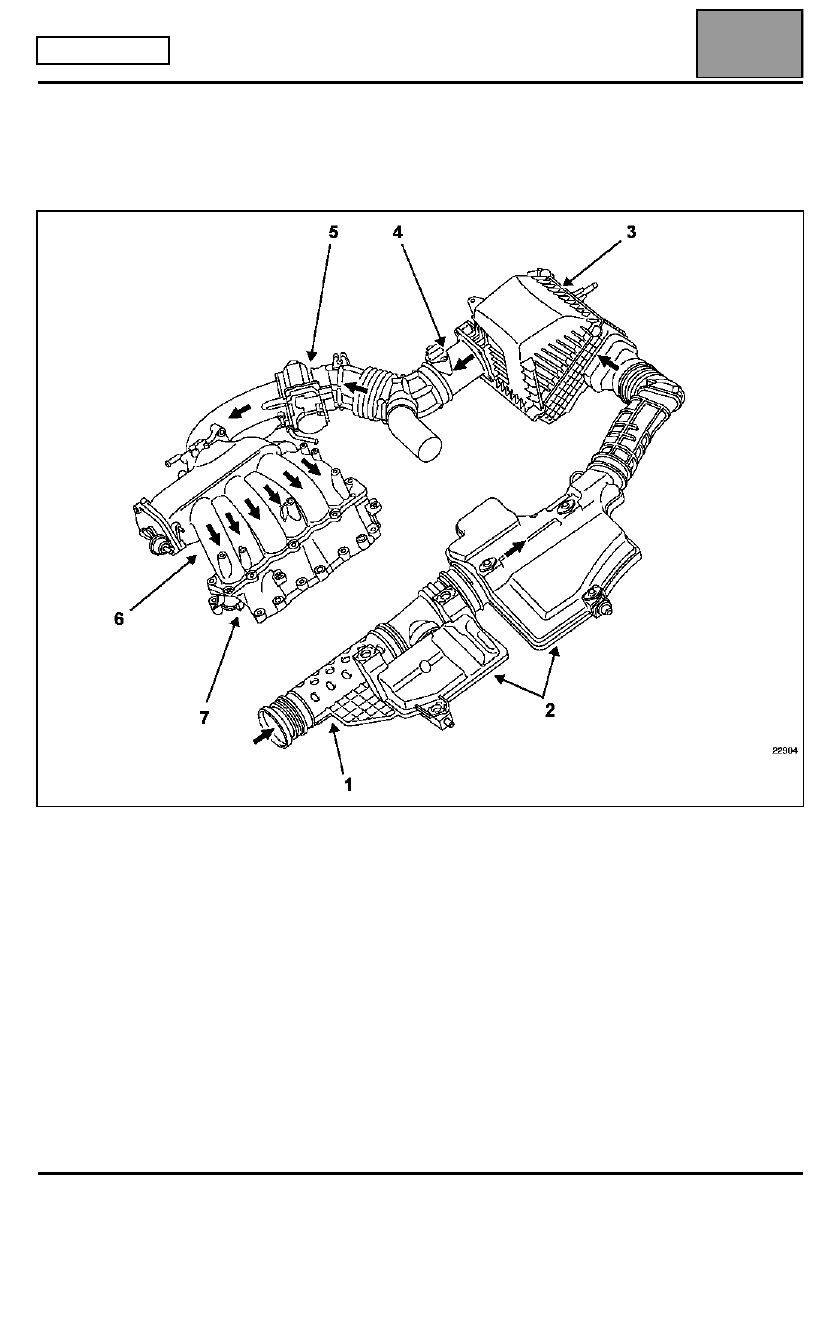

CIRCUITO DE ADMISIÓN (esquema de principio)

La admisión de aire está equipada de un conjunto de resonadores (2) destinado a reducir los ruidos de aspiración y
optimizar el llenado a bajo régimen.

1

Conducto de aspiración

2

Conjunto resonador

3

Carcasa del filtro de aire

4

Caudalímetro de aire

5

Caja mariposa motorizada

6

Colector de admisión con mariposa de admisión variable

7

Repartidor de admisión

Edición 3

MEZCLA CARBURADA

Admisión de aire

12A

12A-10

MOTOR P9X

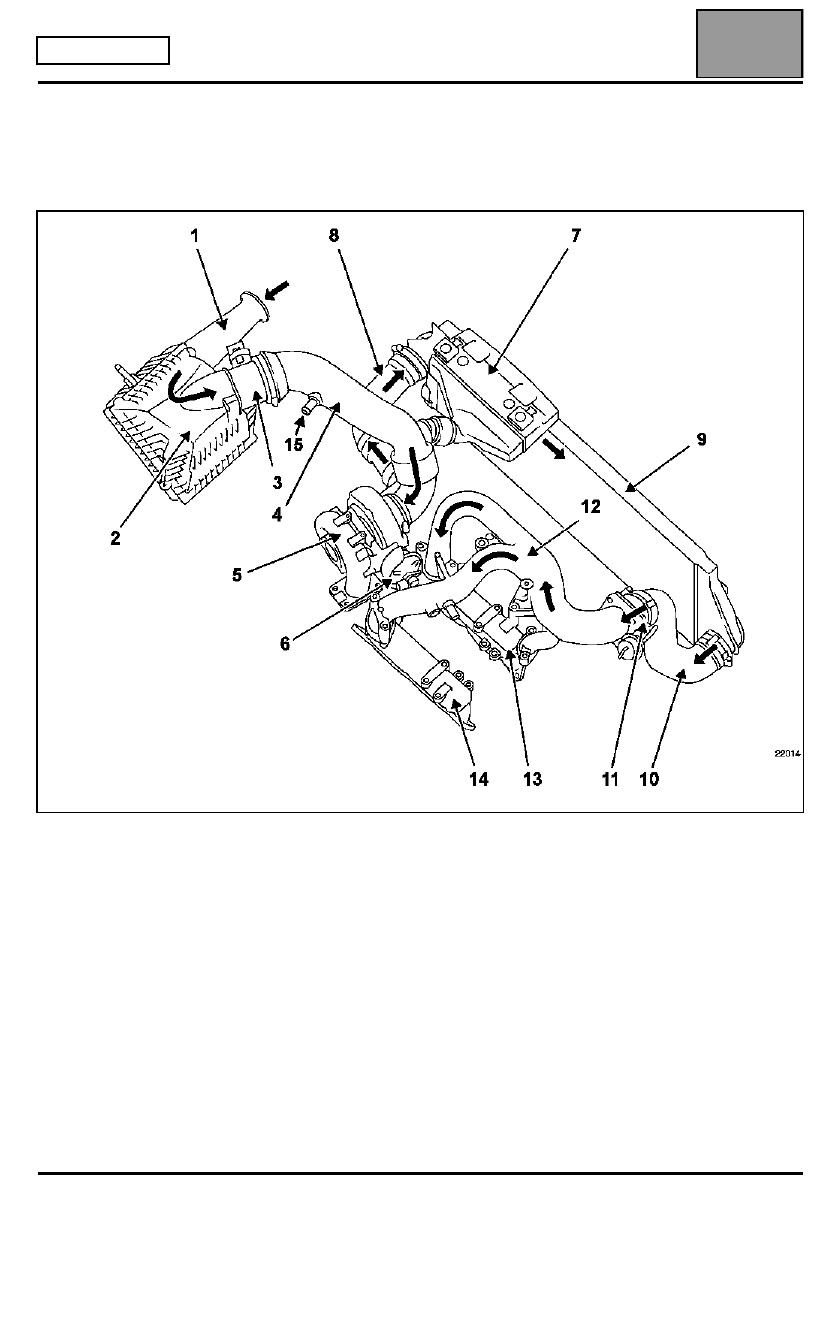

ESQUEMA DEL CIRCUITO DE ADMISIÓN DE AIRE

El circuito de admisión de aire está equipado con un resonador de aire (7) que permite absorber ciertas ondas de
presión y disminuir los ruidos de admisión.

1

Conducto de entrada de aire

2

Carcasa del filtro de aire

3

Caudalímetro de aire

4

Conducto de admisión de aire

5

Turbocompresor

6

Wastegate

7

Resonador de aire

8

Conducto de admisión de salida del cambiador

9

Cambiador aire-aire

10 Conducto de admisión de salida del cambiador
11 Cajetín estrangulador
12 Repartidor de admisión
13 Colector de admisión delantero
14 Colector de admisión trasero
15 Toma para tubo de reaspiración de vapores de aceite

Edición 3

MEZCLA CARBURADA

Filtro de aire

12A

12A-11

MOTORES

F4R - G9T

Filtro de aire

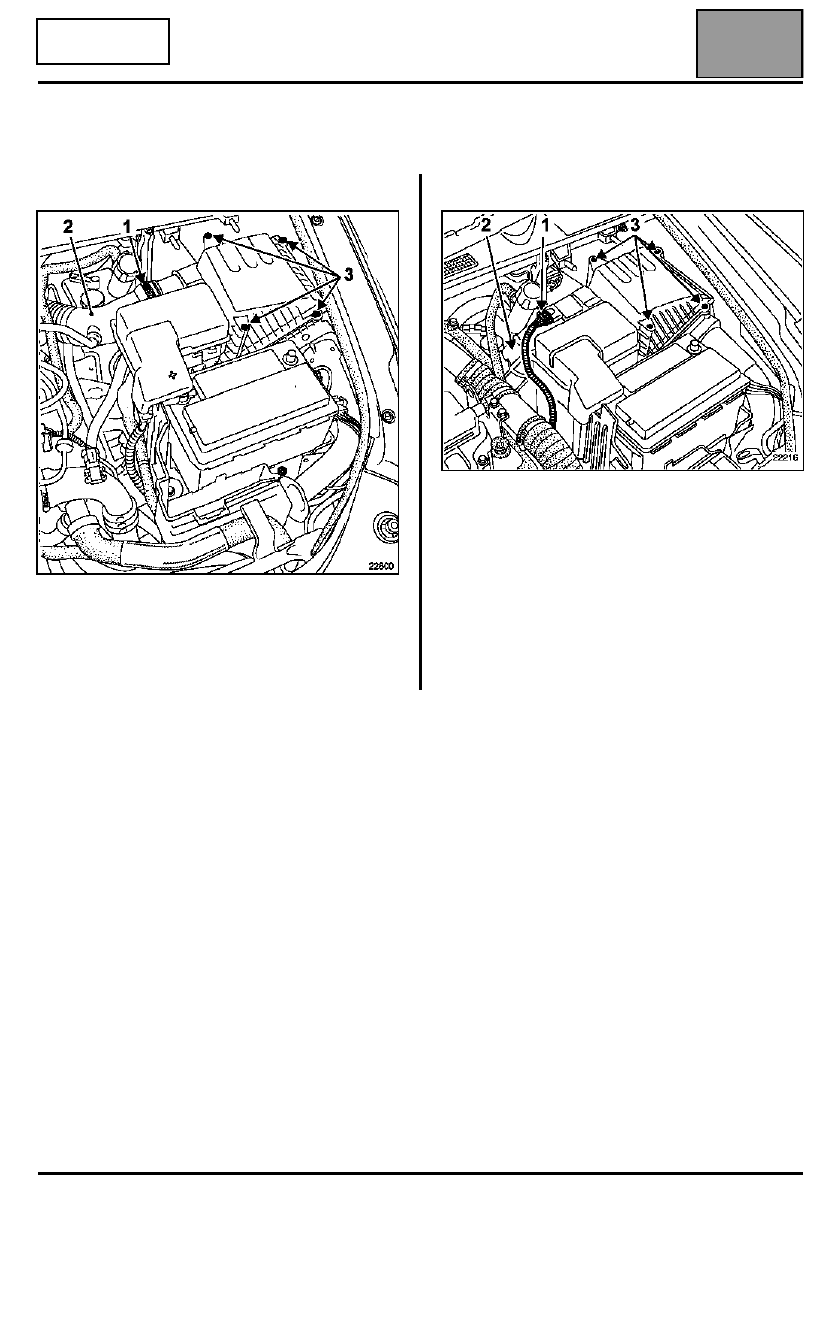

ELEMENTO FILTRANTE

Motor F4R Turbocomprimido

Aflojar la abrazadera (1) y después desencajar el
manguito de aire (2).

Quitar los cuatro tornillos (3) de fijación de la tapa del
filtro de aire para acceder al elemento filtrante.

Motor G9T

Desconectar el conector (1) del caudalímetro de aire.

Aflojar y después desencajar el manguito de aire (2).

Quitar los cuatro tornillos (3) de fijación de la tapa del
filtro de aire para acceder al elemento filtrante.
