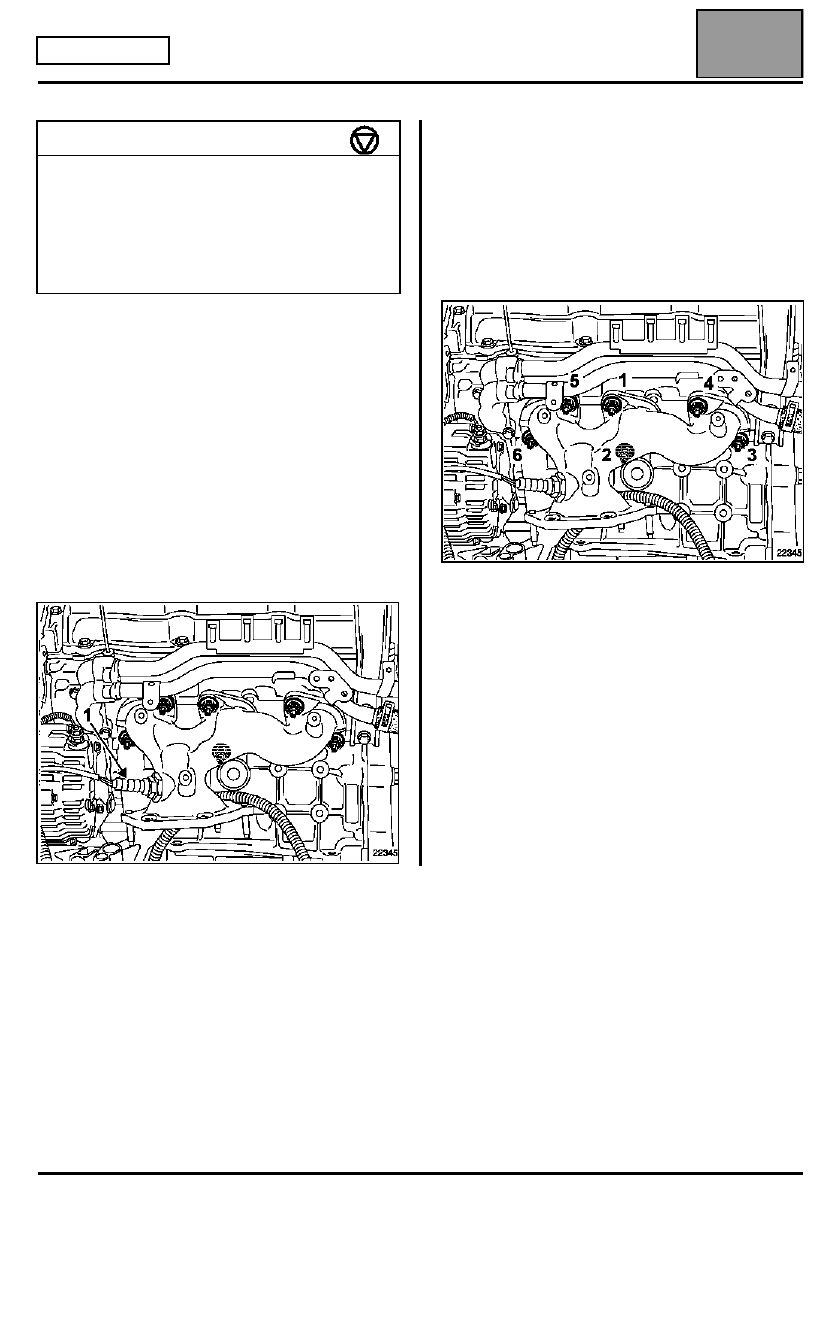

MEZCLA CARBURADA

Colector de escape delantero

12A

12A-48

MOTOR V4Y

Colector de escape delantero

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Desconectar y extraer la sonda de oxígeno (1).

La extracción del colector de escape requiere la
extracción del precatalizador delantero (consultar el
capítulo 19B Escape "Precatalizador delantero").

Quitar los tornillos de fijación del colector de escape
delantero.

REPOSICIÓN

Sustituir la junta del colector de escape por una junta
nueva.

Proceder en el sentido inverso de la extracción.

Respetar el orden y el par de apriete de las tuercas de
fijación del colector.

PARES DE APRIETE (en daN.m)

Espárragos de fijación del colector

1,5

±±±±

 0,2

Tuercas de fijación del colector

   3

±±±±

 0,3

Tornillos de fijación de la pantalla
térmica

   0,6

Tornillo de la abrazadera de escape

   2,5

Edición 3

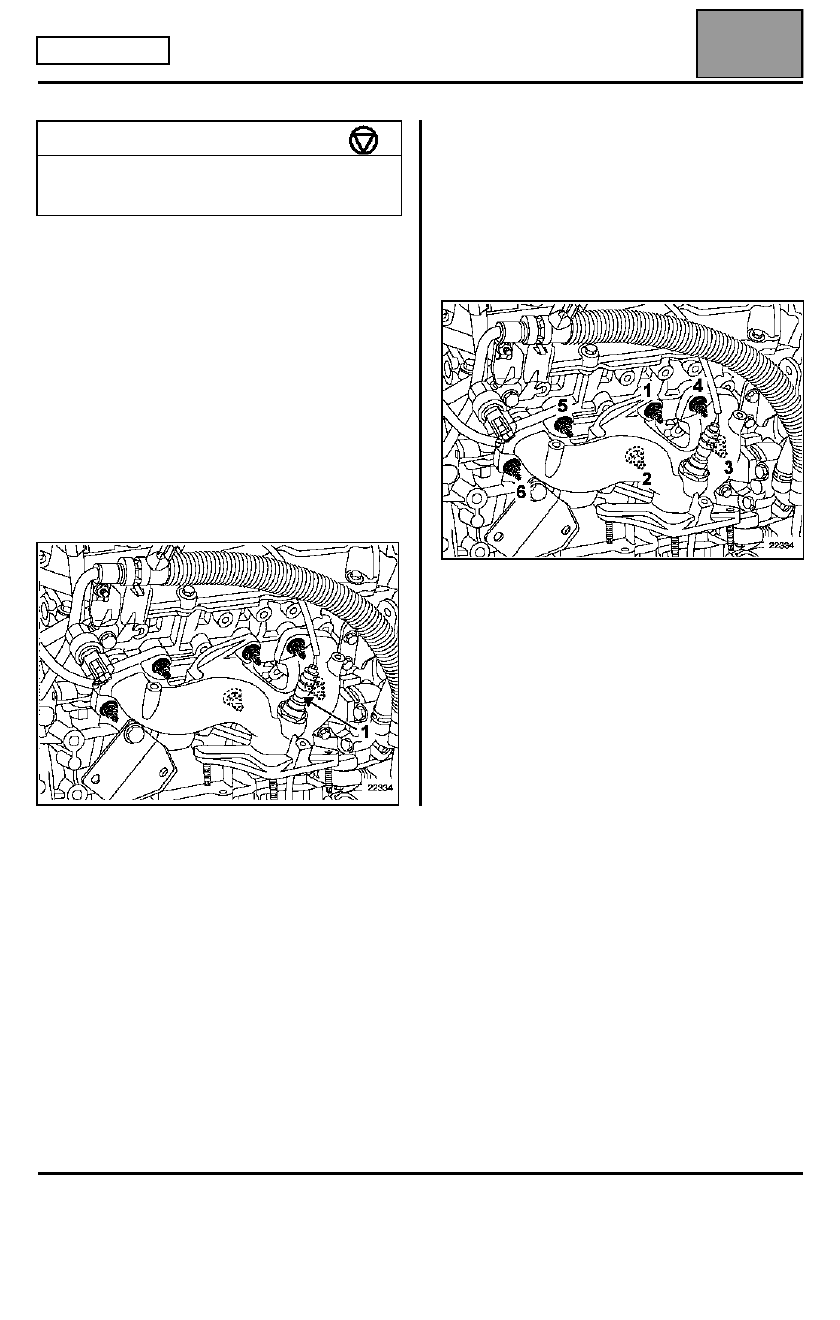

MEZCLA CARBURADA

Colector de escape trasero

12A

12A-49

MOTOR V4Y

Colector de escape trasero

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

Para extraer el colector de escape del banco trasero
es necesario extraer el catalizador del banco trasero
(consultar el capítulo 19B Escape "Precatalizador
banco trasero").

Desconectar y extraer la sonda de oxígeno (1).

Quitar los tornillos de fijación del colector de escape
trasero.

REPOSICIÓN

Sustituir la junta del colector de escape por una junta
nueva.

Proceder en el sentido inverso de la extracción.

Respetar el orden y el par de apriete de las tuercas de
fijación del colector.

PAR DE APRIETE (en daN.m)

Espárragos de fijación del colector

1,5

±±±±

 0,2

Tuercas de fijación del colector

3

±±±±

 0,3

Edición 3

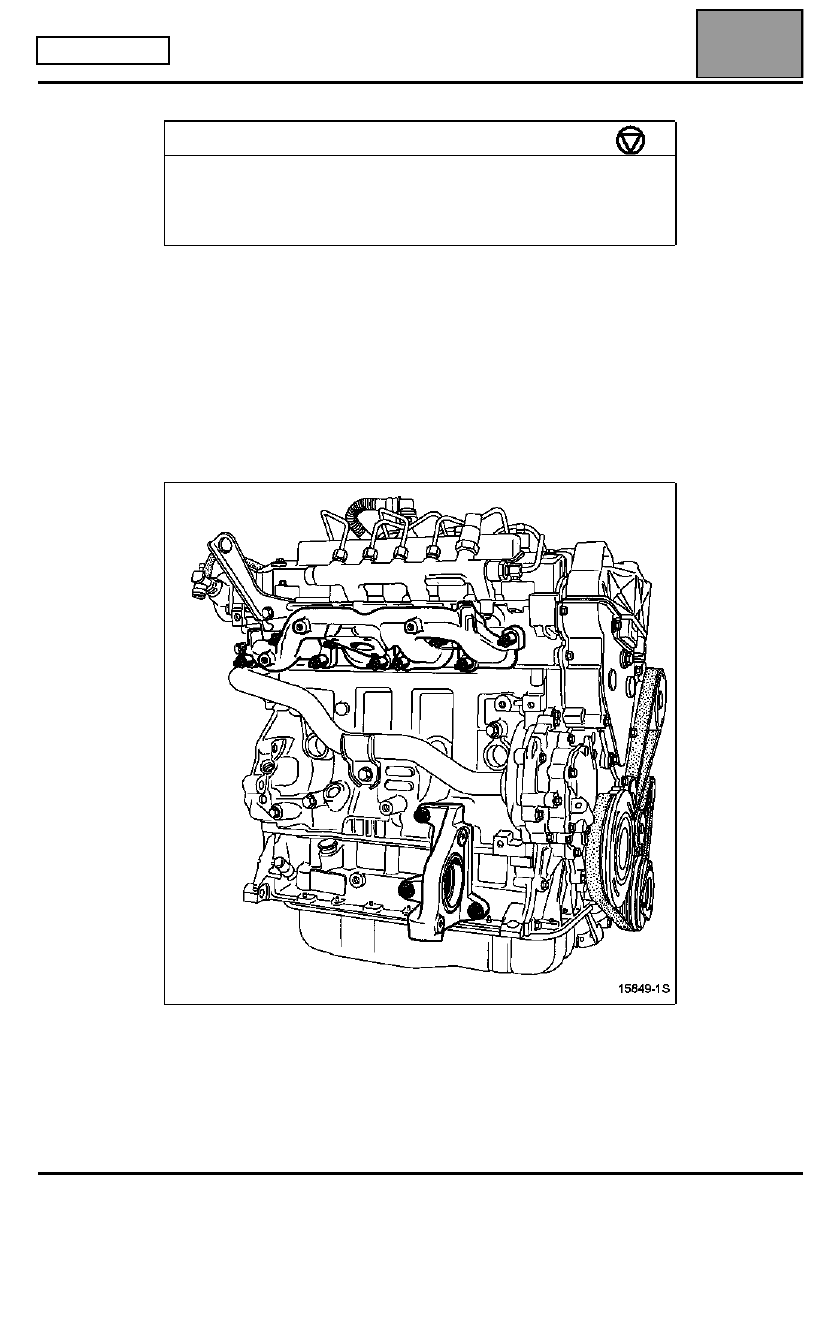

MEZCLA CARBURADA

Colector de escape

12A

12A-50

MOTOR G9T

Colector de escape

EXTRACCIÓN

OBSERVACIÓN:
Para extraer el colector de escape es necesario retirar el turbocompresor
(consultar el capítulo 12B Sobrealimentación "Turbocompresor").

Extraer:
– la pantalla térmica del colector de escape,
– las tuercas de fijación del colector de escape,
– el colector de escape.

PARES DE APRIETE (en daN.m)

Espárrago de fijación del colector

0,8

±±±±

 0,2

Tuerca de fijación del colector

2,7

±±±±

 0,4

Tornillos de fijación de la pantalla térmica

1

±±±±

 0,2

Edición 3

MEZCLA CARBURADA

Colector de escape

12A

12A-51

MOTOR G9T

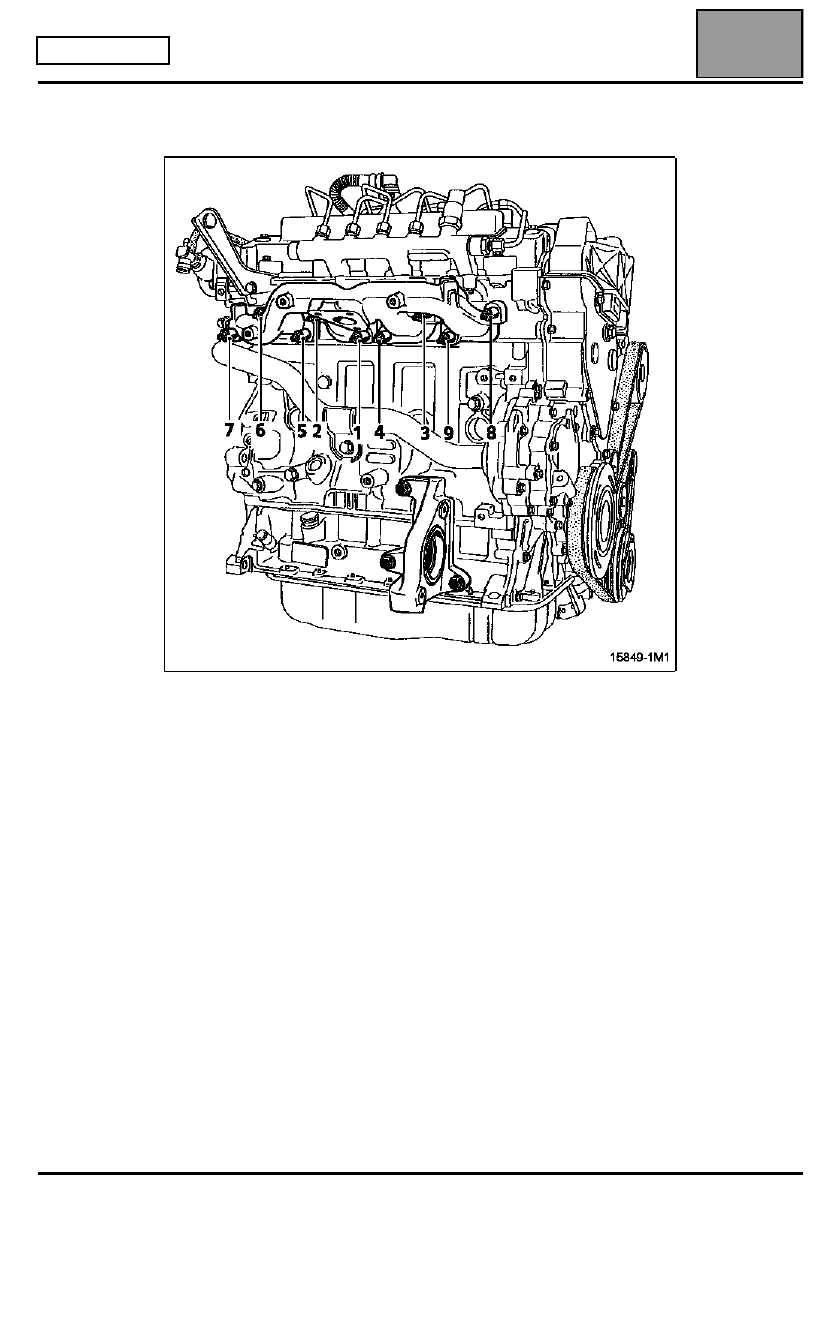

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Respetar el orden y el par de apriete de las tuercas de fijación del colector.

Sustituir la junta del colector de escape.

Edición 3
