MEZCLA CARBURADA

Colector de escape del banco trasero

12A

12A-56

MOTOR P9X

Debajo del vehículo

Extraer:
– la protección bajo el motor,
– el catalizador.

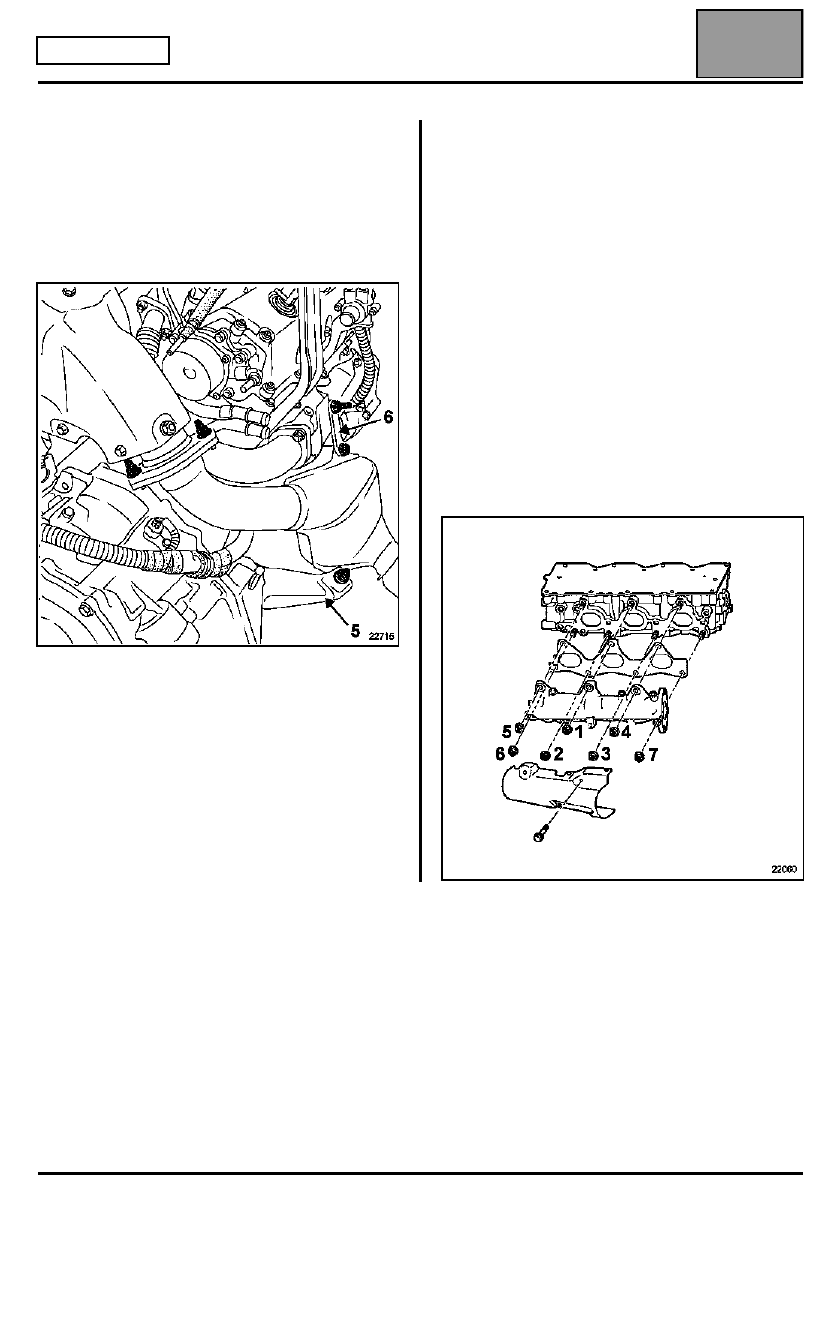

Apartar el precatalizador a un lado. Para ello quitar la
muleta (5) y la patilla de fijación (6) del precatalizador.

Desconectar los conectores eléctricos del alternador.

Extraer:
– la pantalla térmica del colector de escape,
– las fijaciones del tubo intermedio del colector -

turbocompresor en el colector de escape,

– las fijaciones del colector de escape,
– el colector,
– la junta.

REPOSICIÓN

Sustituir imperativamente las juntas
– del colector,
– del tubo intermedio de escape,
– del precatalizador.

Colocar el colector y después apretar las fijaciones
respetando el par y el orden de apriete.

Para las otras operaciones de reposición proceder en
el sentido inverso de la extracción.

Edición 3

MEZCLA CARBURADA

Tubos intermedios de escape

12A

12A-57

MOTOR P9X

Tubos intermedios de escape

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Desconectar la batería.

Tubo intermedio colector - turbocompresor
delantero

Proceder a la extracción del turbocompresor
(consultar la operación concernida en el capítulo 12B
Sobrealimentación "Turbocompresor").

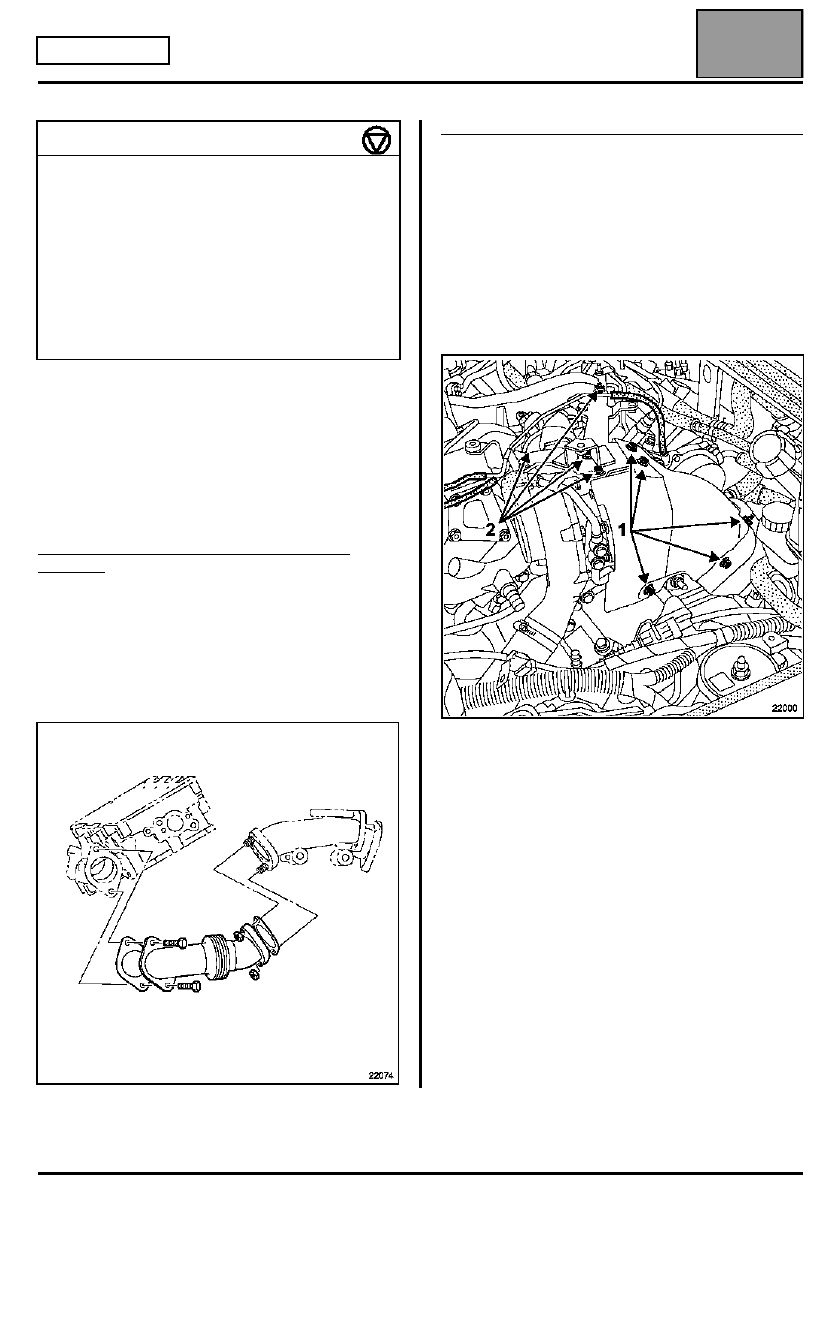

En un tornillo de banco, extraer el tubo intermedio del
colector - turbocompresor delantero.

Tubo intermedio colector - turbocompresor trasero

Desgrapar y después apartar la caja de relés a un
lado.

Extraer:
– las fijaciones (1) de la pantalla térmica en el

turbocompresor,

– las fijaciones (2),
– el soporte en el turbocompresor. Para ello

desconectar los diferentes tubos neumáticos,

– la pantalla térmica.

PARES DE APRIETE (en daN.m)

Soporte en el turbocompresor

2,5

Fijaciones del tubo intermedio del
colector - turbocompresor

5,2

Fijaciones de las pantallas térmicas

2,1

Fijación del tubo de recirculación de los
gases de escape

2,1

Fijación del tubo de bajada del escape en
el precatalizador

2,1

Edición 3

MEZCLA CARBURADA

Tubos intermedios de escape

12A

12A-58

MOTOR P9X

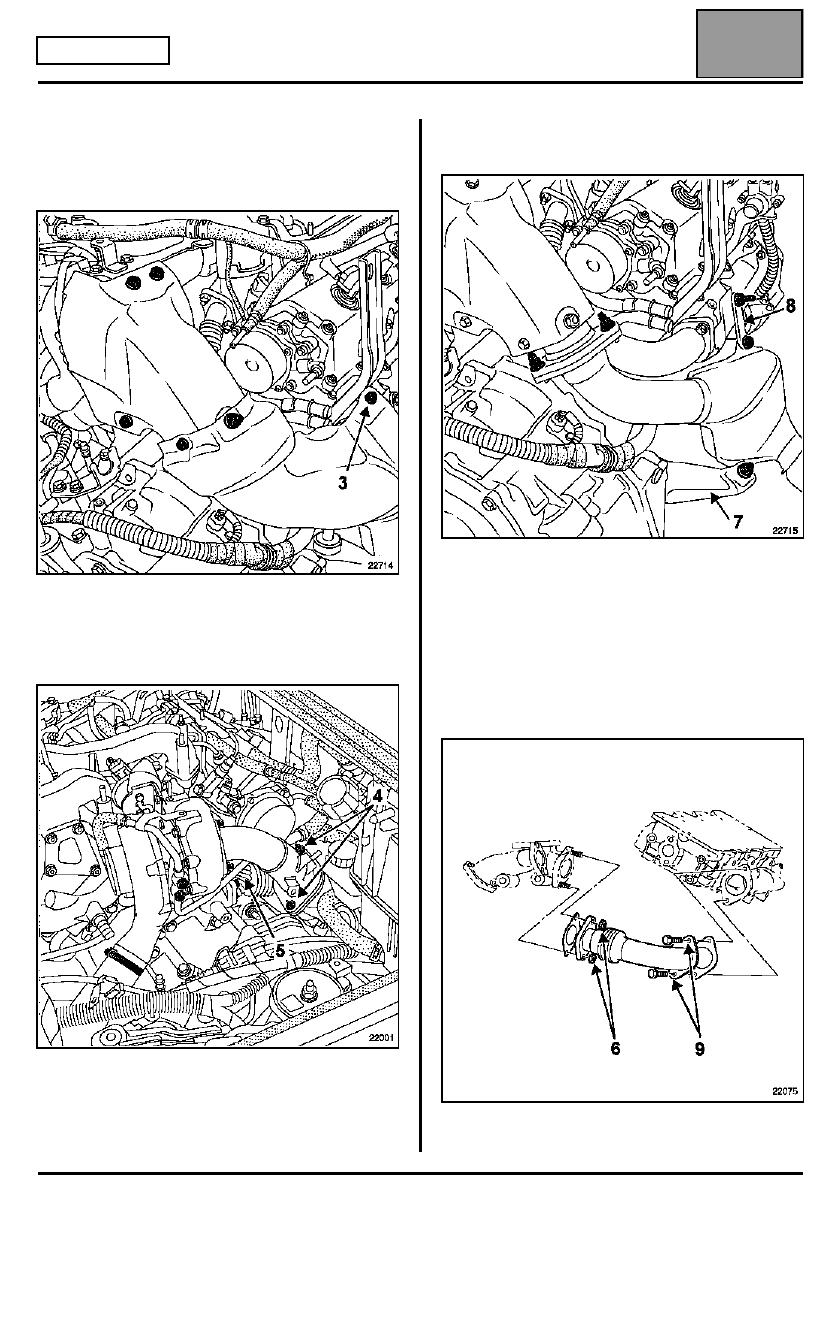

Extraer:
– la fijación (3) de la pantalla térmica del

precatalizador,

– la pantalla térmica,

– las fijaciones (4) del tubo de bajada del escape,
– el tubo de recirculación de los gases de escape (5),
– las fijaciones (6) del tubo intermedio del colector -

turbocompresor en el colector del turbocompresor.

Debajo del vehículo

Extraer:
– la protección bajo el motor,
– el catalizador.

Apartar el precatalizador a un lado. Para ello quitar la
muleta (7) y la patilla de fijación (8) del precatalizador.

Desconectar los conectores eléctricos del alternador.

Extraer:
– la pantalla térmica del colector de escape,
– las fijaciones (9) del tubo intermedio del colector -

turbocompresor en el colector.

Por la parte superior, extraer el tubo intermedio
colector-turbocompresor.

Edición 3

MEZCLA CARBURADA

Tubos intermedios de escape

12A

12A-59

MOTOR P9X

REPOSICIÓN

Sustituir imperativamente todas las juntas de escape.

Colocar el tubo intermedio del colector -
turbocompresor delantero en el tornillo de banco,
y después apretar las fijaciones al par prescrito.

Para las otras operaciones de reposición proceder en
el sentido inverso de la extracción.
