Renault Vel Satis. Manual - parte 30

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-60

MOTOR G9T

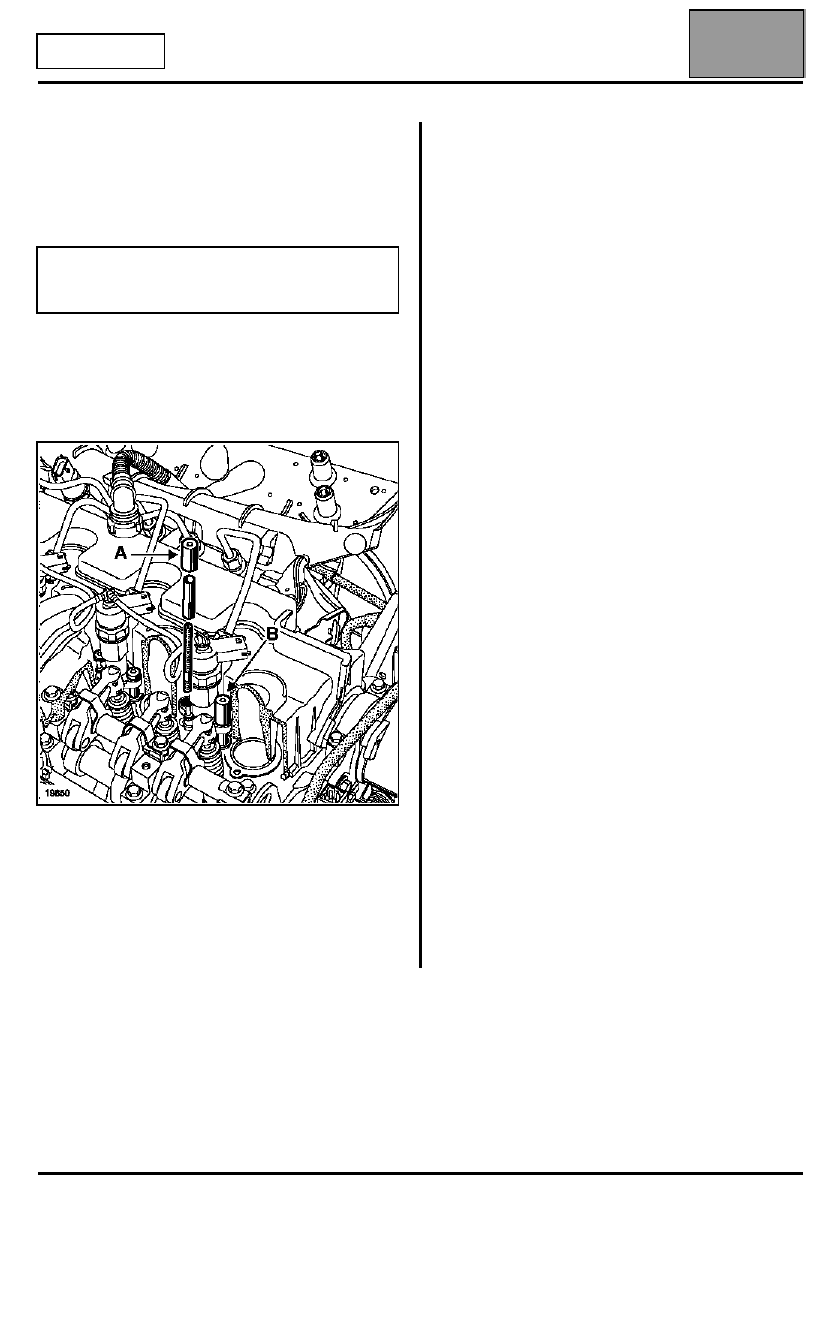

Colocar cada arandela nueva de la nariz del inyector.

Montar el inyector provisto de su brida y del junquillo
de retención.

Aceitar las roscas de las tuercas.

Apretar la tuerca (A) a 0,6 daN.m y después apretar la
tuerca (B) a 0,6 daN.m.

Lado distribución primero y después lado volante
motor.

Apretar únicamente la tuerca (B) de 360

°°°°



±±±±

 30

°°°°



(tuerca lado volante motor).

Aflojar los tres tornillos de fijación de la rampa para
liberarla.

Retirar los tapones de la rampa, de los porta-
inyectores y de los tubos de inyección.

Montar los tubos de inyección entre la rampa y los
inyectores y preapretar con la mano hasta hacer
contacto.

Apretar al par de 2,3 daN.m los tres tornillos de
fijación de la rampa.

Apretar al par de 2,5 daN.m los racores de los tubos
de inyección a la altura de los inyectores y de la
bomba de alta presión.

Apretar al par de 2,5 daN.m los racores de los tubos
de inyección a la altura de la rampa.

Encajar la grapa de sujeción del tubo bomba-rampa y
apretar los dos tornillos de fijación.

Colocar el tabique de estanquidad fijado por dos
tuercas en la tapa de la culata.

Volver a fijar correctamente los tabiques laterales del
protector de la rampa.

Abatir hacia adelante y encajar el protector de goma
del protector de la rampa.

En toda intervención en el protector de la rampa,
hay que vigilar, tras la reposición de los elementos
que componen el sistema, que éstos estén bien
colocados (consultar el capítulo 13B "Protector de
la rampa").

No respetar estas consignas puede tener graves
consecuencias.

Efectuar el resto del montaje en el sentido inverso de
la extracción.

Desechar la bolsita de tapones utilizada durante la
operación.

ATENCIÓN: apretar la tuerca (A), lado
distribución primero y después la tuerca (B),
lado volante motor.

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-61

MOTOR G9T

Colocar:
– la correa de distribución (consultar el método

descrito en el capítulo 11A "Correa de
distribución"),

– la suspensión pendular apretándola al par (consultar

el capítulo 19A "Suspensión pendular").

Proceder al montaje en el sentido inverso de la
extracción.

Antes de arrancar el motor, borrar con el útil de
diagnóstico los fallos eventualmente memorizados por
el calculador de inyección.

Efectuar un cebado del circuito poniendo el contacto
varias veces, o girar la bomba de baja presión
mediante el útil de diagnóstico en el menú "Mando de
los actuadores").

Efectuar el llenado y la purga del circuito de
refrigeración (consultar el capítulo 19A "Llenado -
Purga").

Después de intervenir, verificar la ausencia de
fuga del circuito de gasóleo.

Proceder como sigue:
– Hacer girar el motor al ralentí hasta la puesta en

marcha del motoventilador,

– acelerar varias veces en vacío,
– realizar una prueba en carretera,
– cortar el contacto y verificar la ausencia de caída

de gasóleo,

– verificar que los insonorizantes absorbentes no

estén empapados de gasóleo.

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-62

MOTOR P9X

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer la batería.

Vaciar el circuito de refrigeración por el manguito
inferior del radiador.

Extraer:
– la correa de distribución (consultar el capítulo 11A

"Correa de distribución"),

– el repartidor de admisión (consultar el capítulo 12A

"Repartidor de admisión"),

– la electroválvula EGR (consultar el capítulo 12B

"Electroválvula EGR"),

– los tubos de alta presión (consultar el capítulo 13B

"Tubos de Alta Presión"),

– la rampa de inyección (consultar el capítulo 13B

"Rampa de inyección"),

– los inyectores (consultar el capítulo 13B

"Inyectores"),

– los tubos de alta presión en la bomba de inyección.

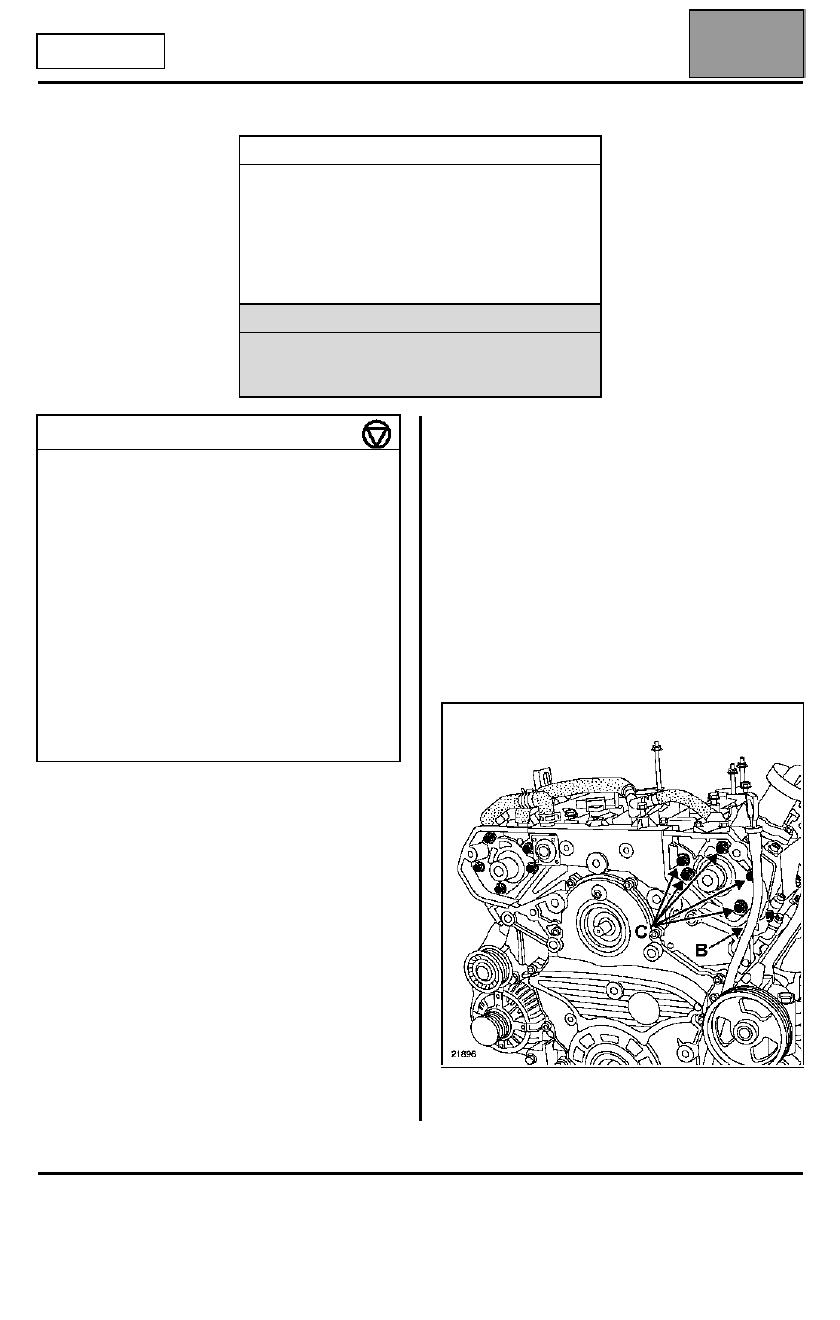

Método para la culata del banco delantero:

Extraer:
– las poleas de los árboles de levas utilizando el

Mot. 1659,

– el captador de posición del árbol de los árboles de

levas,

– el tornillo en (B),
– el cárter en (C).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot.  1659

Útil de bloqueo de polea de los
árboles de levas

Mot.  1562

Útil para colocar las juntas de los
árboles de levas

Mot.

  252-01 Útil de medida del saliente de los

pistones

MATERIAL INDISPENSABLE

Llave dinamométrica

Llave de apriete angular

Utillaje para comprobar la culata

PARES DE APRIETE (en daN.m)

Tornillos de la cassette de los árboles de
levas:

– M6

  1,2

– M8

  2,2

Espárragos del apoyo del árbol de levas

  4,3

Tornillos del apoyo de los árboles de
levas

  2,2

Tornillos del tubo de agua en la culata
delantera

  2,5

Tornillos del cárter

  2,5

Tornillos de las poleas de los árboles de
levas

12

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-63

MOTOR P9X

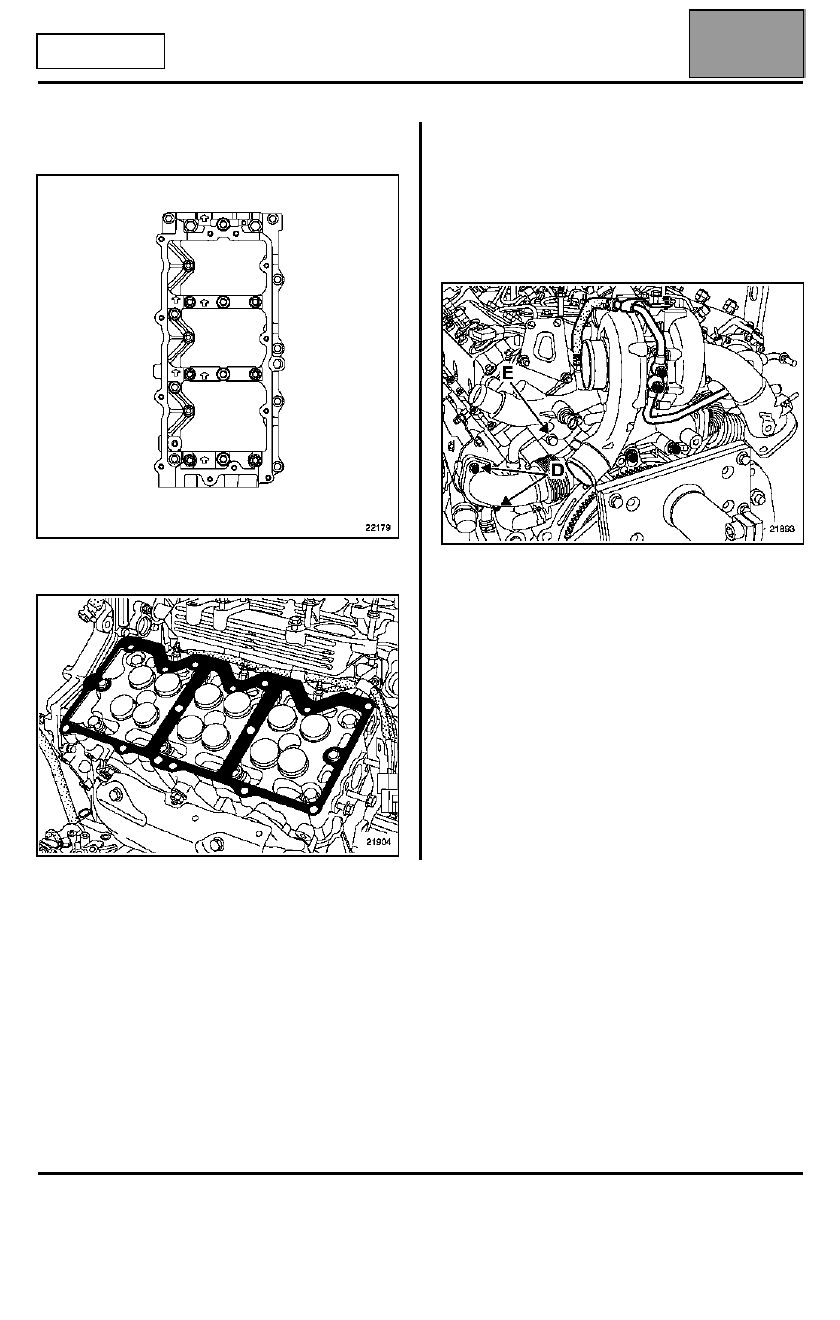

Extraer:
– la cassette de los árboles de levas,

– los empujadores marcando sus posiciones,

– las fijaciones de la patilla de levantamiento del banco

delantero,

– la pantalla térmica del colector de escape delantero,
– las fijaciones del colector de escape del banco

delantero en el tubo intermedio unido al
turbocompresor en (D),

– el tornillo del tubo de agua en la culata del banco

delantero en (E),

– los tornillos del tubo de aceite en la culata del banco

delantero,

– los tornillos de la culata del banco delantero,
– la culata del banco delantero.
