ACCESORIOS INTERIORES INFERIORES

Playa delantera del tablero de bordo

57

57-15

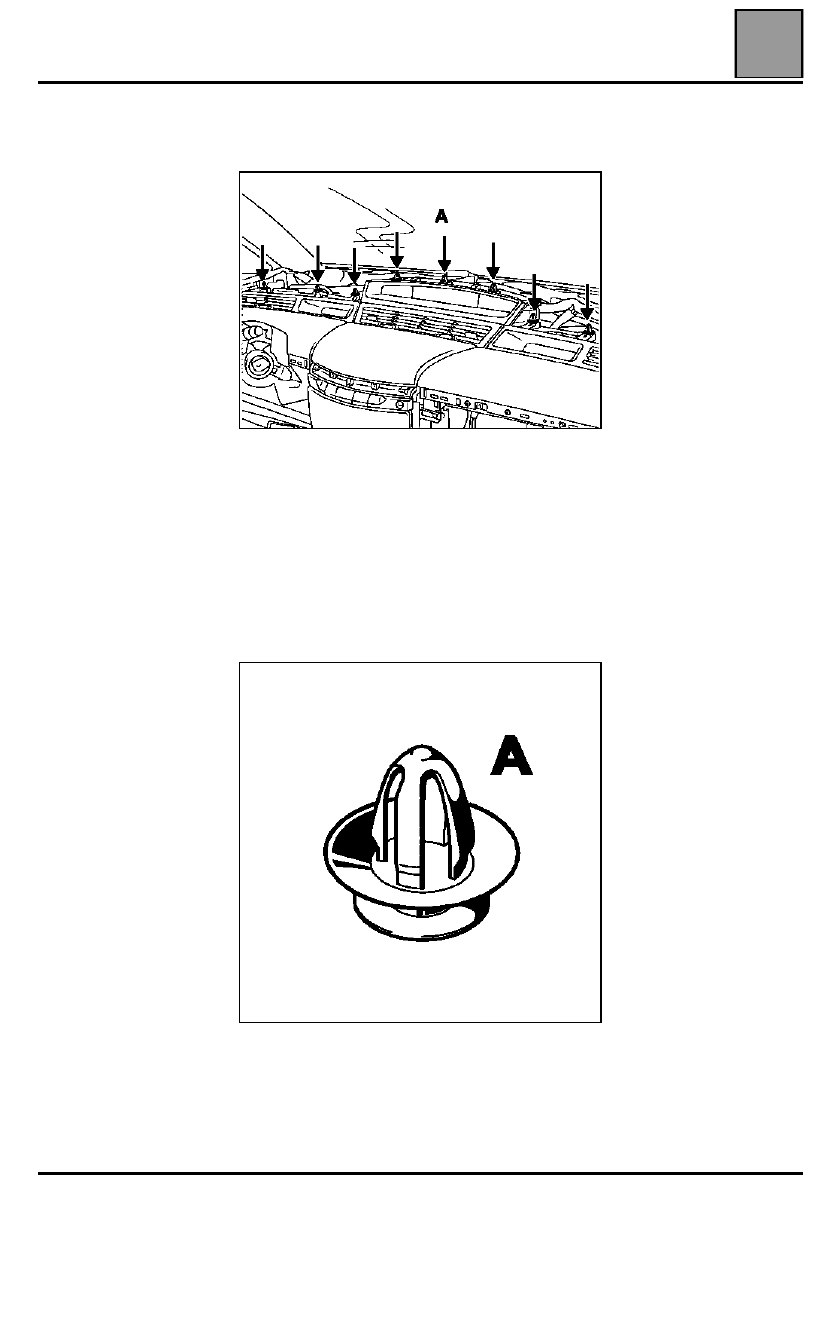

Levantar el tablero comenzando por la parte trasera,
para soltar las nueve fijaciones (A).

Desconectar el captador de insolación situado en el
centro del tablero (si el vehículo está equipado).

Sacar la playa delantera del tablero de bordo tirando
hacia atrás.

REPOSICIÓN

Verificar la presencia de los nueve clips (A).

Operar en el sentido inverso de la extracción.

ACCESORIOS INTERIORES INFERIORES

Aireadores laterales

57

57-16

Aireadores laterales

EXTRACCIÓN

Esta operación implica la extracción:
– de las consolas inferiores,
– de los mandos de calefacción.

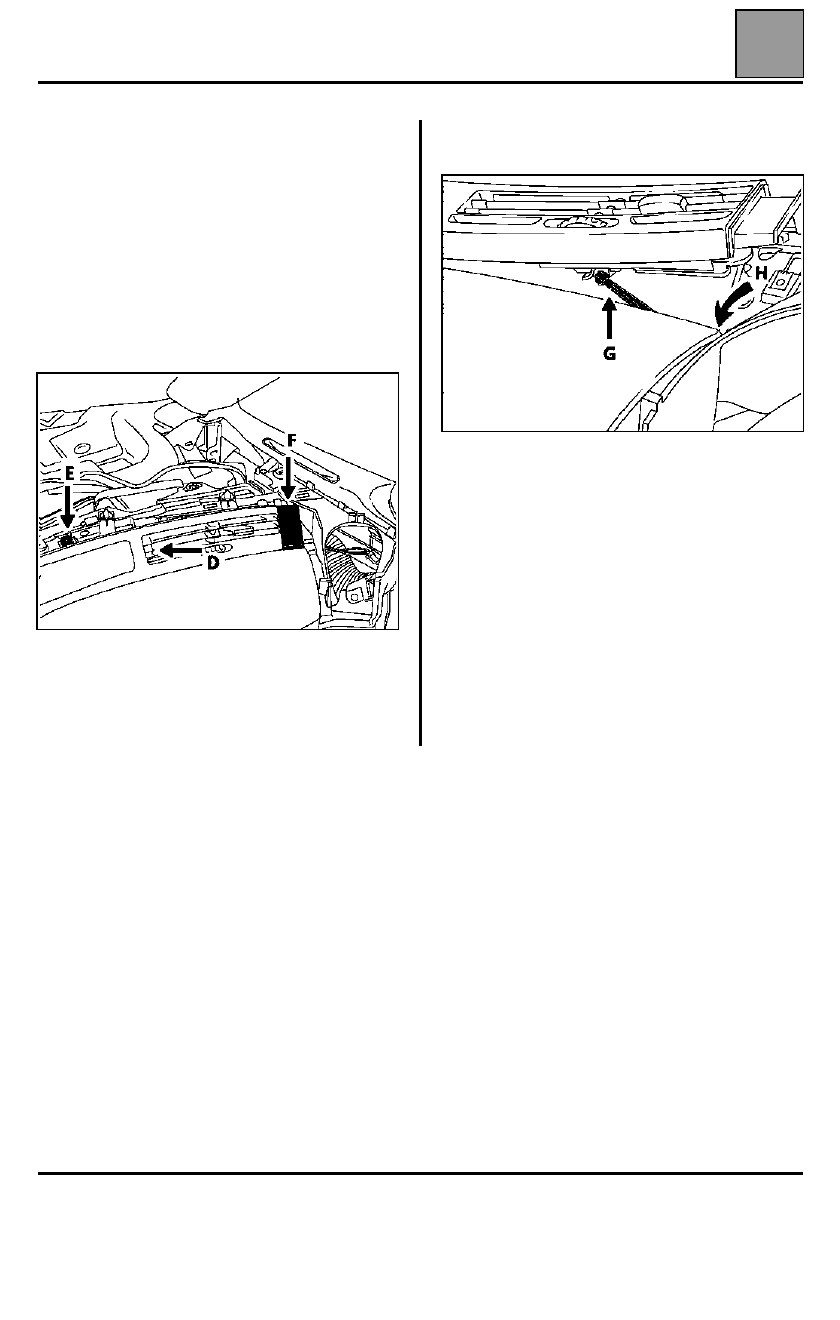

Colocar la moleta de mando en la posición (D).

Levantar ligeramente el tablero de bordo.

Extraer la pinza (E).

Aflojar la fijación (F) situada en el embellecedor.

Extraer el aireador tirando de él unos milímetros hacia
sí mismo teniendo cuidado con la bieleta de mando.

Desencajar la rótula (G) presionando hacia abajo y
sacar el aireador.

REPOSICIÓN

Comenzar por conectar la rótula (G).

Colocar el aireador en su alojamiento teniendo
cuidado con la junta de espuma (no hinchable).

Verificar la conexión de la biela controlando el mando
de balancín (H).

Verificar el correcto funcionamiento de la orientación
de las aletas.

Realizar el autocalado de los mandos (consultar el
capítulo 84).

ACCESORIOS INTERIORES INFERIORES

Aireador central

57

57-17

Aireador central

EXTRACCIÓN

Extraer:
– las consolas inferiores (derecha e izquierda),
– los mandos de calefacción,
– los altavoces,
– el encuadramiento del combinado.

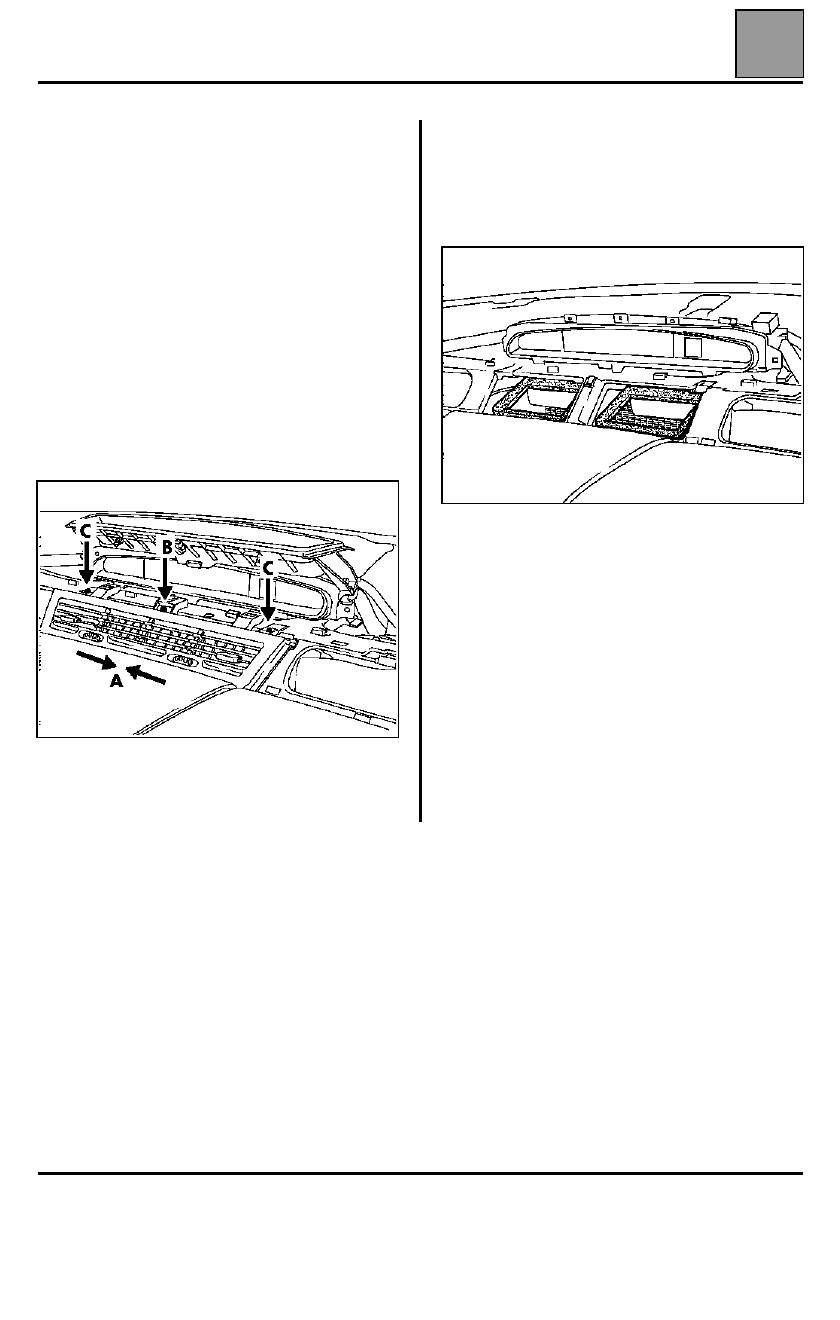

Colocar las dos moletas de mando en posición (A)
(aireadores de posición cerrados).

Levantar ligeramente la playa delantera del tablero de
bordo.

Extraer los aireadores laterales.

Aflojar la fijación (B).

Soltar las grapas (C).

Soltar la parte inferior del aireador.

Extraer el aireador basculándolo hacia uno mismo.

REPOSICIÓN

La reposición se efectúa en su orden tras haber
comprimido las juntas hinchables.

Verificar el funcionamiento de las trampillas.

ACCESORIOS INTERIORES INFERIORES

Combinado de visualización

57

57-18

Combinado de visualización

EXTRACCIÓN

Desconectar el borne negativo de la batería.

Extraer las consolas inferiores del conductor y del
pasajero, la playa delantera del tablero de bordo.

Taponar las cavidades (C).

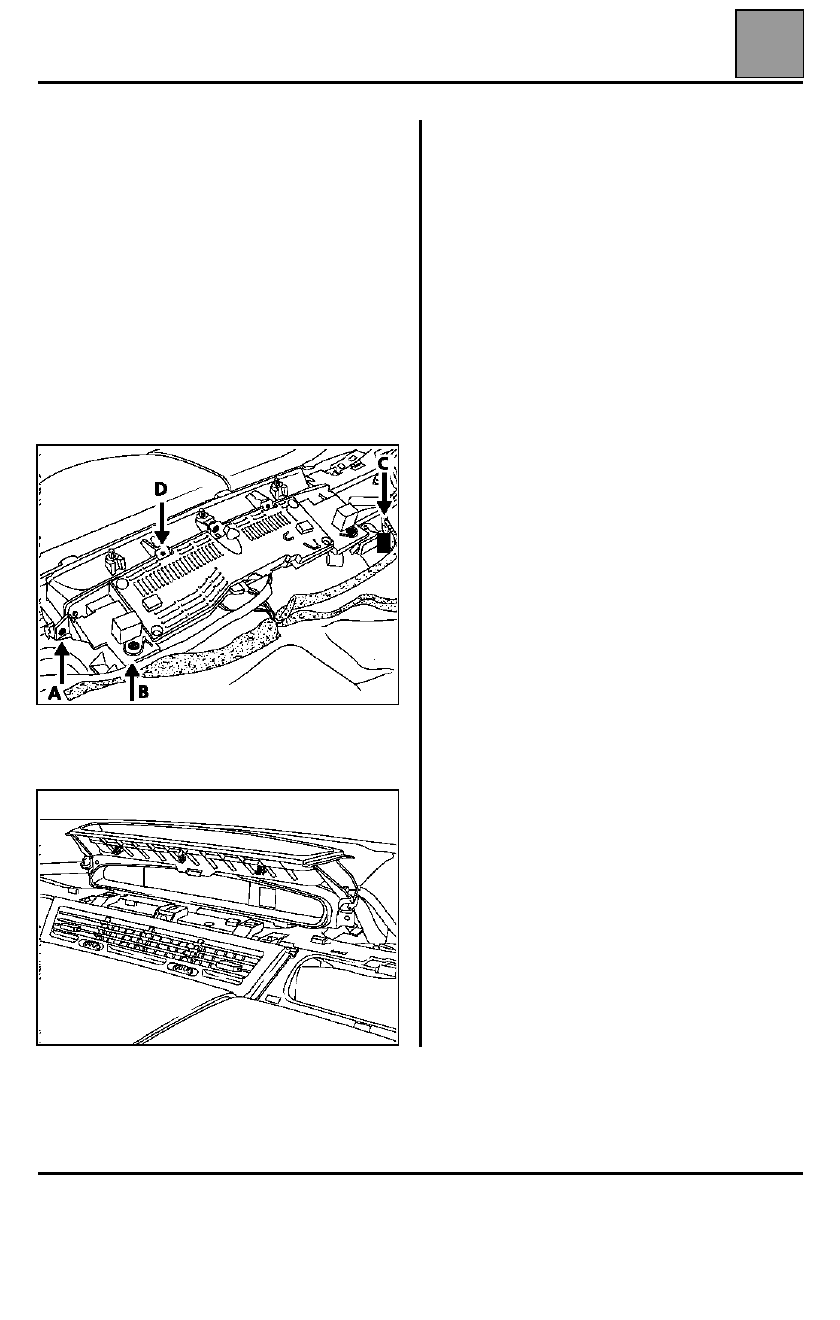

Aflojar:
– las tres fijaciones traseras (A),
– las dos fijaciones verticales (B).

Sacar el combinado empujándolo hacia adelante para
liberar los peones de centrado (D).

Dar la vuelta al combinado y desconectarlo.

Extraer el encuadramiento del combinado
desgrapando los tres clips.

REPOSICIÓN

Conectar las alimentaciones eléctricas.

Atornillar los cinco tornillos de fijación.

Retirar los paños de las cavidades (C).

Colocar la playa del tablero de bordo.

Conectar la batería, inicializar los accesorios.

SUSTITUCIÓN

Parametrar el nuevo combinado mediante el útil de
diagnóstico (consultar el capítulo 83).

Verificar el funcionamiento de la radio.
