ACCESORIOS INTERIORES INFERIORES

Banda técnica del tablero de bordo

57

57-19

Banda técnica del tablero de bordo

EXTRACCIÓN

Colocar la distribución de aire en los pies.

Extraer:
– las consolas inferiores,
– los mandos de calefacción,
– las portezuelas,
– la playa delantera del tablero de bordo,
– el encuadramiento del combinado pantalla,
– los aireadores,
– el bloque portaobjetos central,
– las toberas de desempañado derecha e izquierda,
– los conductos tricornios,
– el encuadramiento de dirección,
– el cojín hinchable del pasajero,
– el encuadramiento del cojín hinchable.

Separar el combinado de la pantalla (cuadro de
instrumentos).

Retirar los trece tornillos de fijación y la tetina de
centrado de la banda técnica.

NOTA: en caso de despliegue del cojín hinchable
del pasajero, es imperativo sustituir la banda
técnica.

IMPORTANTE

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto,
– bloquear el calculador.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag se enciende en
el cuadro de instrumentos.

Esperar dos segundos para la descarga automática
del cajetín.

Cortar el contacto.

Desconectar la batería.

ACCESORIOS INTERIORES INFERIORES

Banda técnica del tablero de bordo

57

57-20

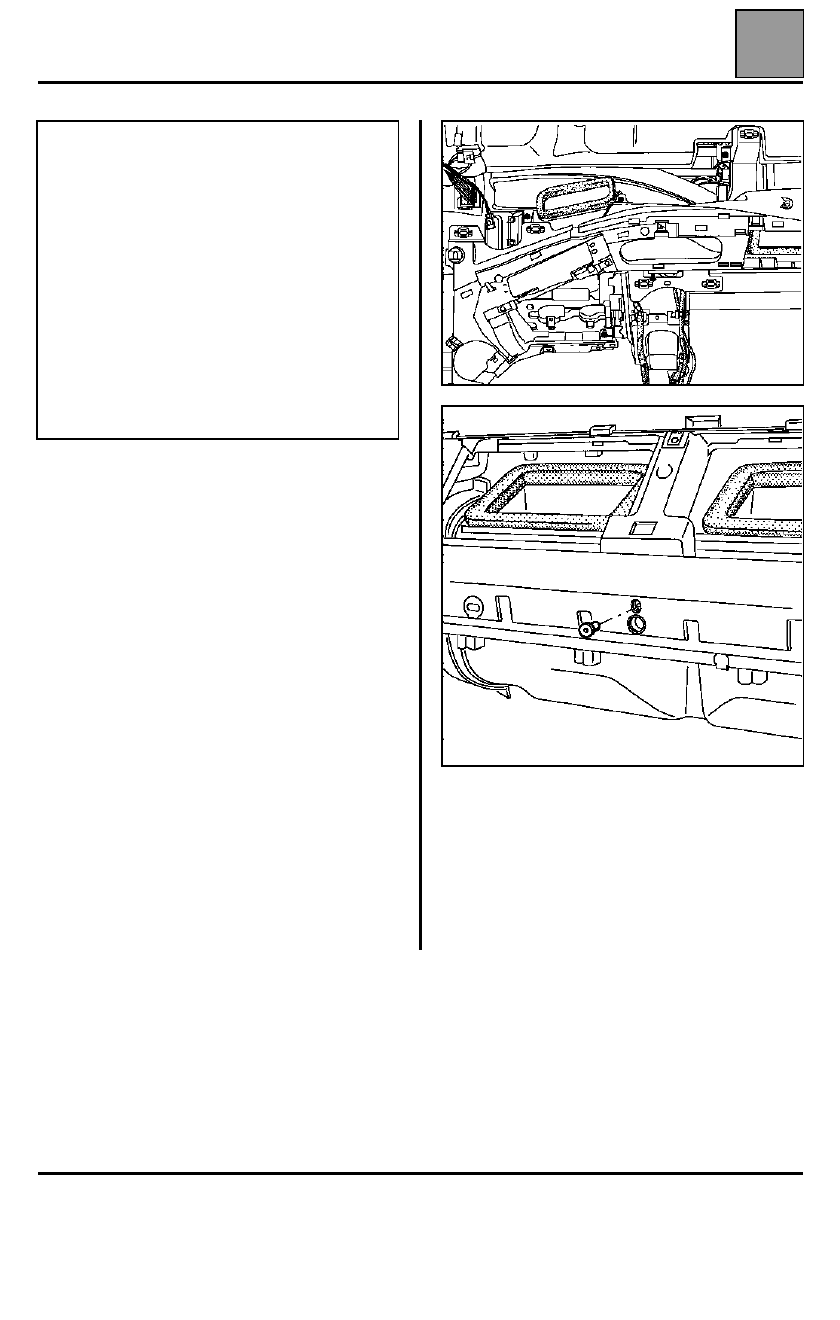

DESVESTIDO Y VESTIDO DE LA BANDA

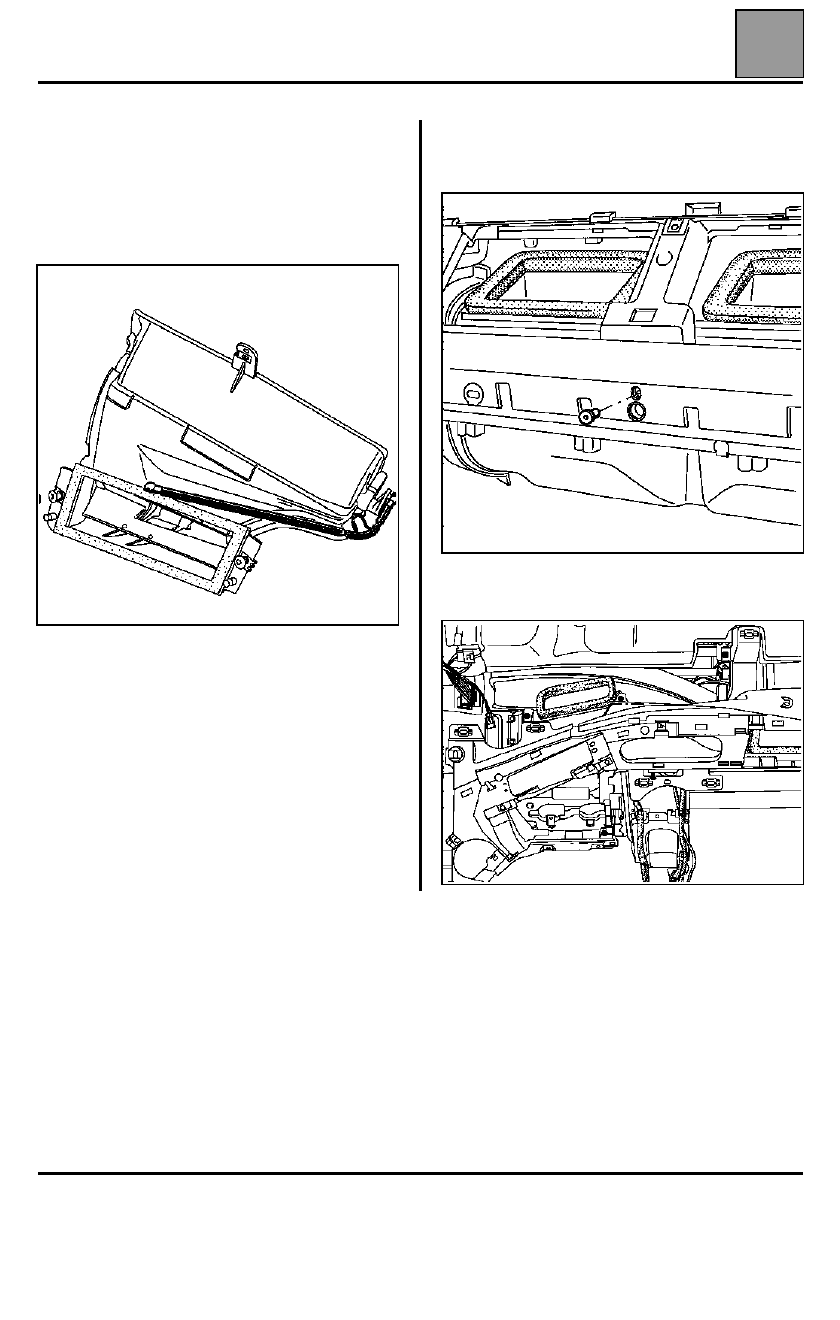

Extraer los 2 x 2 tornillos de los conductos del aireador
derecho e izquierdo.

Sustituir las bieletas de mando de los aireadores
laterales.

REPOSICIÓN

Centrar la moldura sobre la viga mediante la tetina.

Colocar los trece tornillos de fijación.

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-21

Tablero de bordo

RETROCESO DEL CONJUNTO

Este retroceso permite las operaciones de extracción
y reposición siguientes sin sacar el tablero del
vehículo.

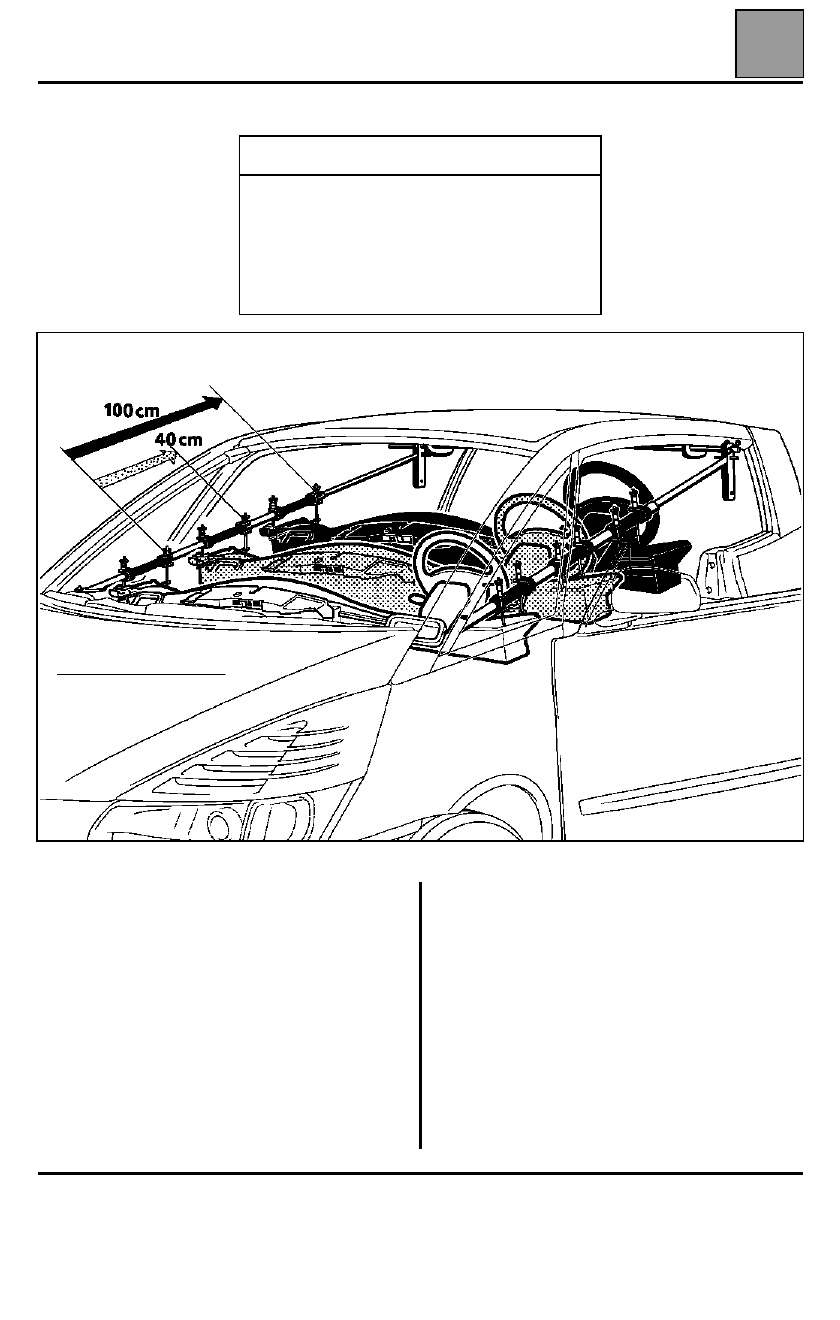

Retroceso de 40 a 50 cm:
– aerotermos, bloques climatización calefacción,
– carrocería (pies delanteros ...).

Retroceso de 1 metro:
– bloque evaporador pulsador,
– gran carrocería.

Extracción completa

Posible sin dificultad a partir de la operación
"Retroceso de un metro".

Esta operación se efectúa en el suelo.

Este capítulo le indica:
– los preliminares seguridad y limpieza,
– el principio de funcionamiento del Car. 1393,
– las extracciones mecánicas,
– las desconexiones eléctricas,
– la colocación del útil Car. 1393 y 1393-1,
– el retroceso del tablero completo,
– el montaje.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Car. 1393
y 1393-1

"Teleférico" tablero de bordo

Mot. 1395

Pinza de desclipsado racor
aerotermo

Dir. 1408

Grapa de sujeción de la pinza
retráctil

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-22

PRELIMINARES INDISPENSABLES

Desactivar los cojines del airbag.

Proteger los guarnecidos.

Desconectar el cajetín de interconexión del habitáculo.

Cerrar los aireadores centrales.

Desactivar los cojines del airbag.

OPERACIÓN

Preparación lado compartimiento del motor

Desconexión del circuito de refrigeración (consultar el
capítulo 19).

Sin vaciar el circuito, desconectar la boca encajable
inferior y después la superior de cada aerotermo
presionando en los dos cerrojos de cada brida.

Recuperar la junta insonorizante del lado izquierdo.

Puentear las entradas y salidas del aerotermo con un
trozo de manguito u obturar con unos tapones.

Preparación lado pasos de ruedas

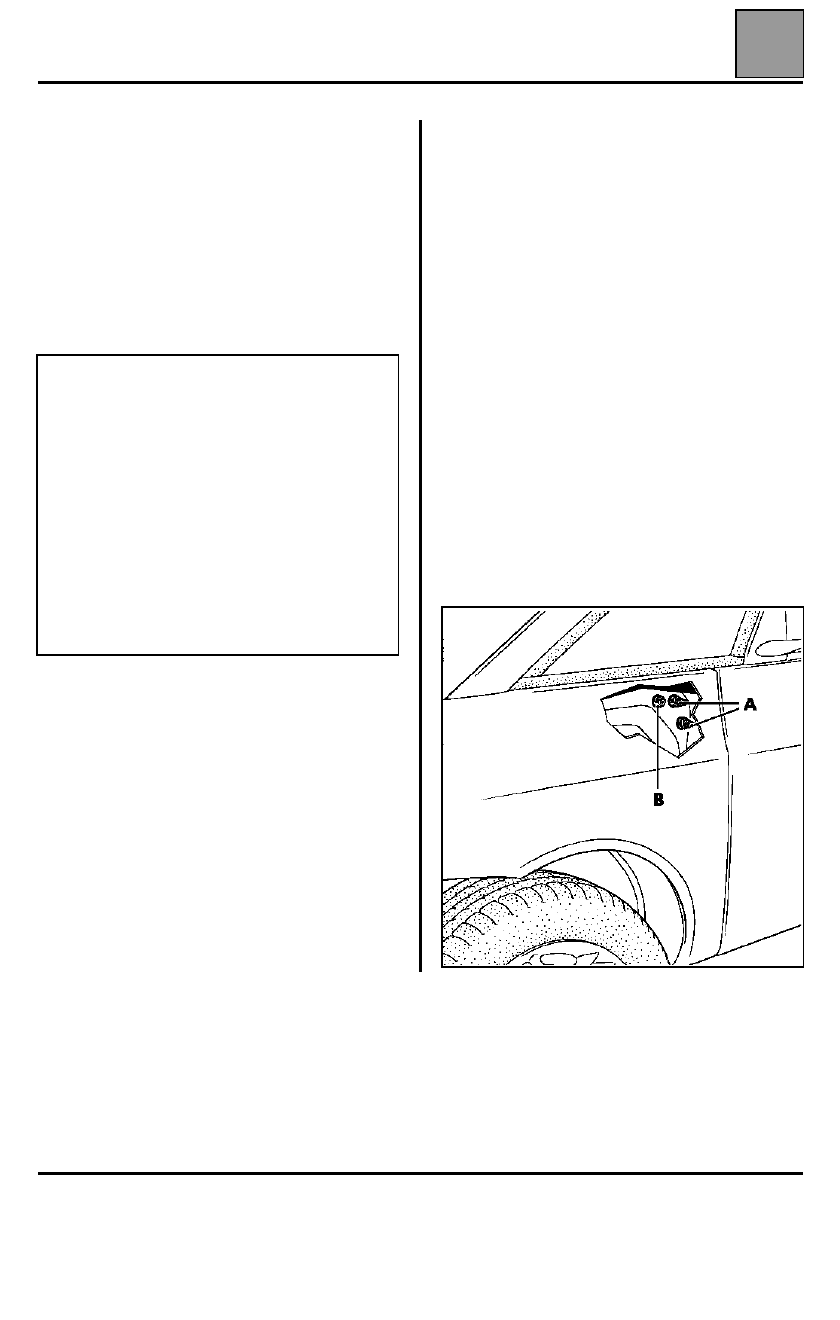

Fijaciones de la escala del tablero de bordo:

Extraer parcialmente los guarda-barros (tres
remaches que hay que cortar en ambos lados).

Extraer en ambos lados las dos tuercas de fijación (A)
sin tocar las tuercas de reglaje (B).

IMPORTANTE

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag en el cuadro de
instrumentos se enciende.

Esperar 2 segundos la descarga automática del
cajetín.

Cortar el contacto.

Desconectar la batería.
