ACCESORIOS INTERIORES INFERIORES

Encuadramiento del cojín del airbag

57

57-11

Encuadramiento del cojín del airbag

EXTRACCIÓN

Esta operación requiere la extracción:
– de la consola inferior del pasajero,
– de la playa delantera del tablero de bordo,
– de la portezuela del airbag del pasajero,
– del cojín del airbag pasajero,
– del bloque portaobjetos central.

Extraer los seis tornillos de fijación.

Tirar del encuadramiento hacia arriba para sacarlo.

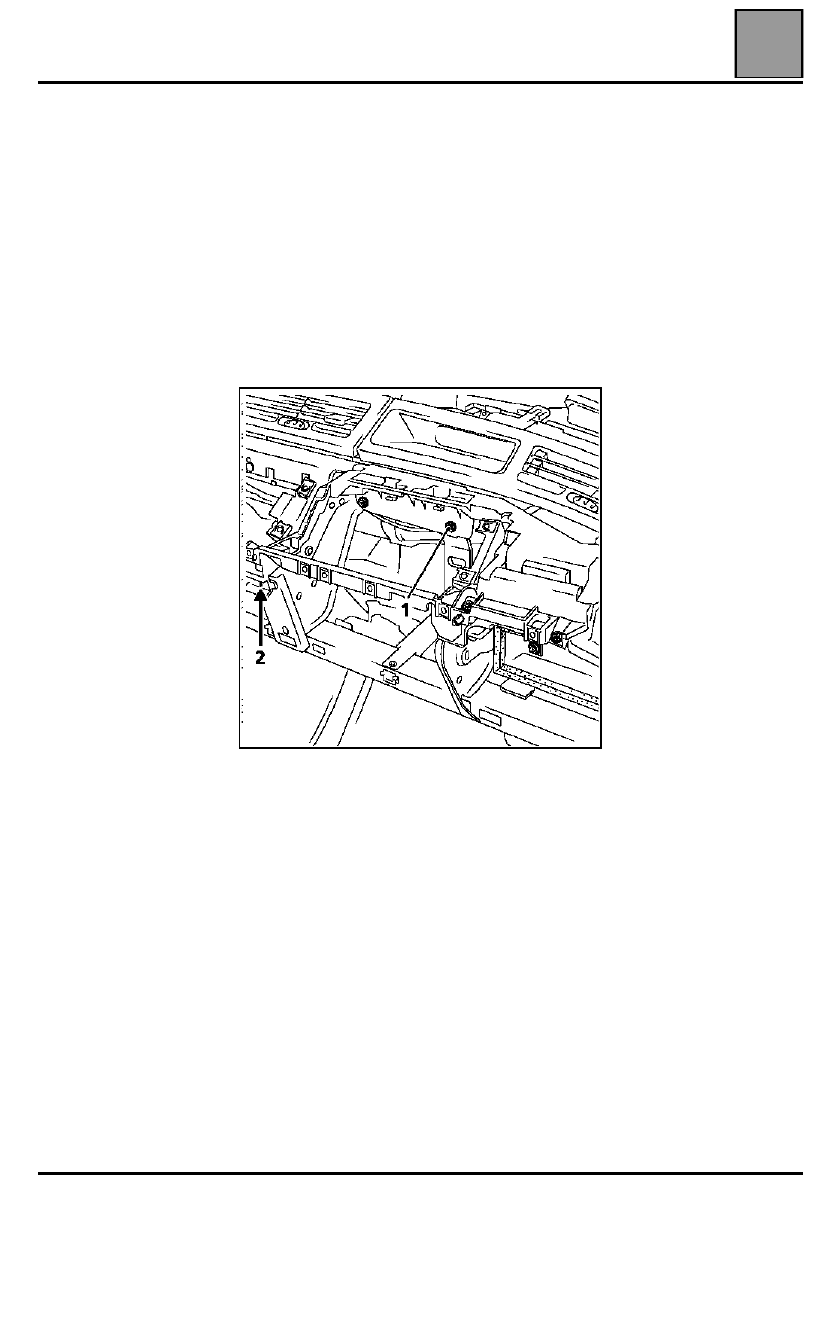

REPOSICIÓN

Presentar el encuadramiento.

Atornillar el tornillo (1) primero para indexar la pieza.

No poner el tornillo (2) (este tornillo se colocará al
montar el portaobjetos central).

ACCESORIOS INTERIORES INFERIORES

Bloque portaobjetos central

57

57-12

Bloque portaobjetos central

Esta operación requiere la extracción:
– de las consolas inferiores del pasajero y del

conductor,

– de la consola central (parte trasera y parte

delantera),

– de la playa delantera del tablero de bordo,
– de las portezuelas del conductor y del pasajero.

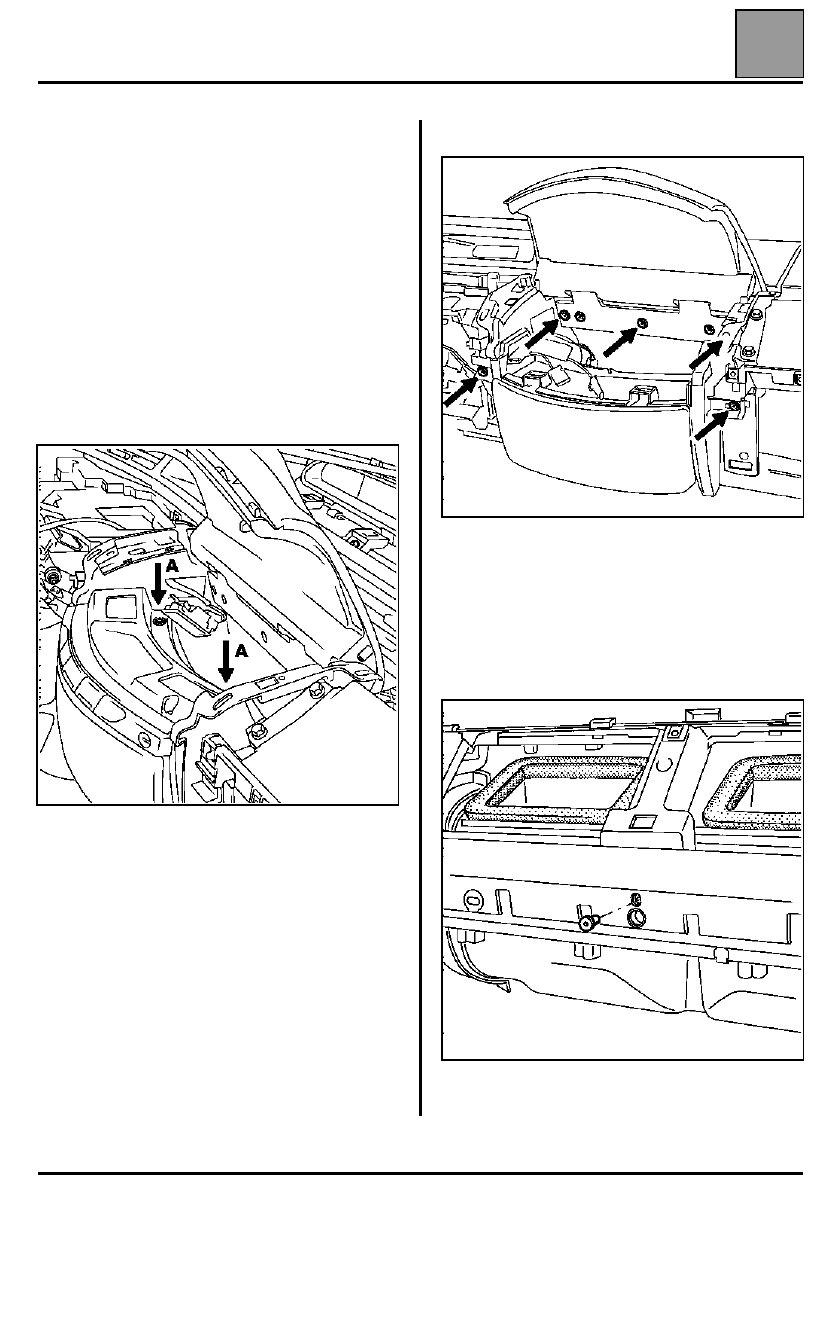

EXTRACCIÓN

Levantar la tapa.

Quitar los tornillos (A).

Soltar la platina soporte de interruptores tirando de
ella hacia arriba.

Desconectar los interruptores.

Soltar el iluminador y desconectar el cableado.

Quitar los tornillos de fijación del portaobjetos.

Sacar el bloque portaobjetos tirando de él ligeramente
hacia sí mismo y hacia arriba.

REPOSICIÓN

Centrar el bloque portaobjetos respecto a la tetina de
centrado de la banda técnica.

A continuación, proceder en el sentido inverso de la
extracción.

ACCESORIOS INTERIORES INFERIORES

Bloque portaobjetos central

57

57-13

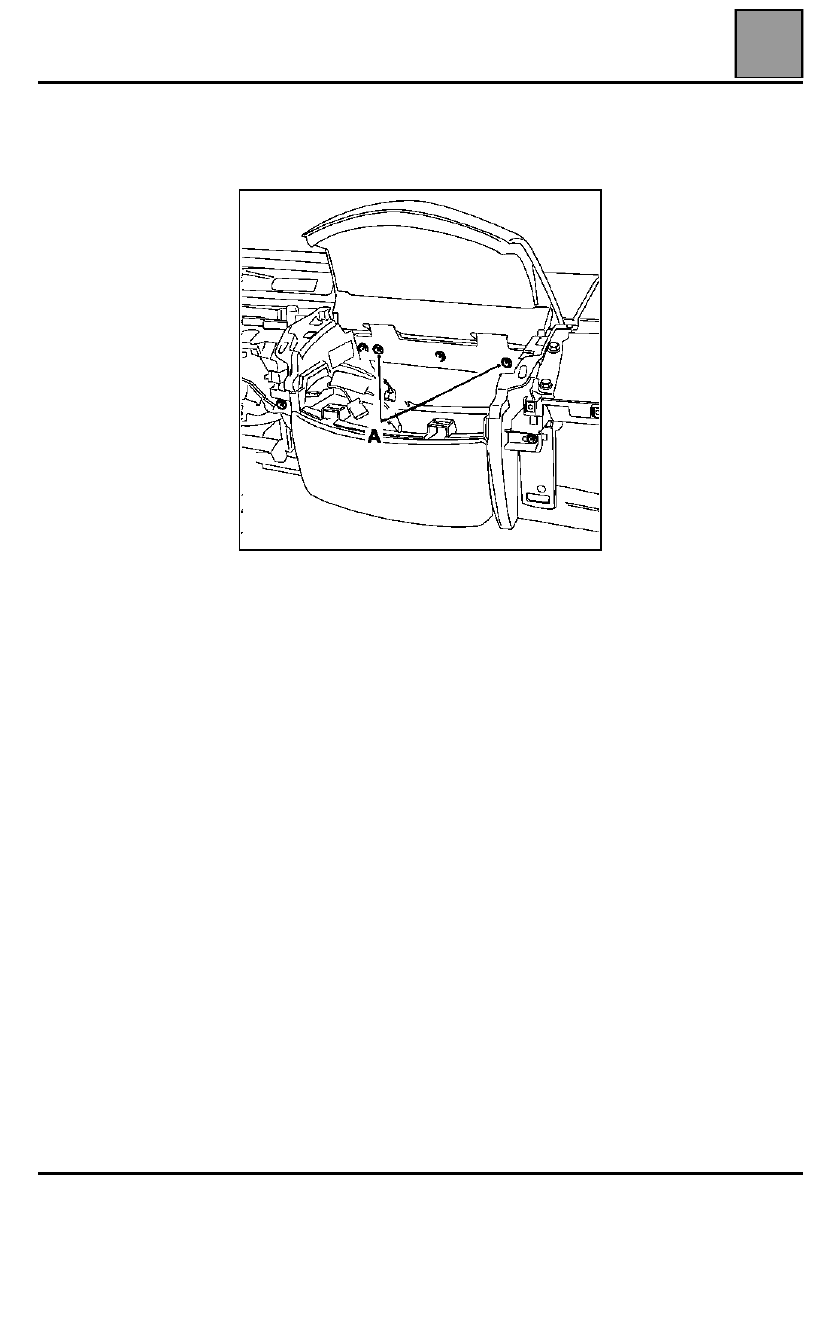

Extracción de la tapa

Quitar los dos tornillos (A).

ACCESORIOS INTERIORES INFERIORES

Playa delantera del tablero de bordo

57

57-14

Playa delantera del tablero de bordo

EXTRACCIÓN

Esta operación es necesaria para acceder a los:
– combinado de visualización,
– central de intermitencia,
– motor de pulsador,
– regulador electrónico de velocidad de pulsador,
– motor de las trampillas de reciclaje,
– la protección de los insonorizantes durante una

intervención de soldadura en las torretas del
amortiguador.

Esta operación requiere la extracción de las consolas
inferiores del conductor y del pasajero.

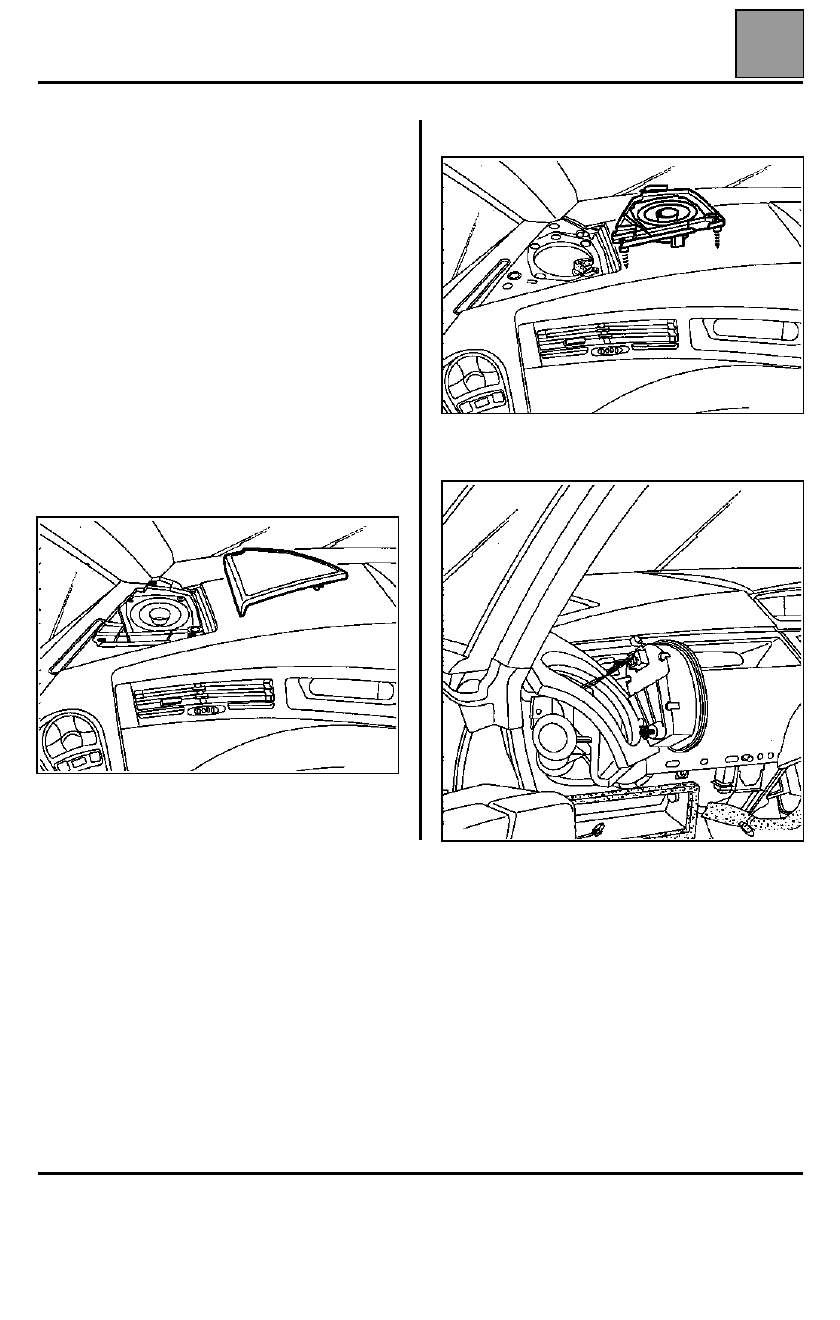

OPERACIÓN

Soltar las rejillas de los altavoces con la mano, sin
herramientas, comenzando por la arista del lado del
deflector.

Aflojar los tres tornillos de fijación de cada soporte de
altavoces.

Desconectar los altavoces y sacarlos.

Extraer los mandos de calefacción.
