ACCESORIOS INTERIORES INFERIORES
Arquitectura del habitáculo delantero
57
57-3
SENTIDO DE MONTAJE
1) El salpicadero del chasis está primero
equipado con:
El bloque pulsador y el reciclaje de aire.
El evaporador.
Los insonorizantes.
El cajetín de interconexión del habitáculo (caja de
fusibles y relés).
2) La viga recibe fuera del vehículo:
Los grupos de climatización aerotermos derecho
e izquierdo.
La columna de dirección, el volante y las coquillas
de vestido.
El cableado del tablero de bordo.
La banda técnica.
3) La banda técnica:
El combinado central de visualización de
informaciones vehículo y radio.
Los aireadores laterales y centrales.
La portezuela del airbag del pasajero.
La portezuela del conductor.
4) La parte inferior:
El portaobjetos central.

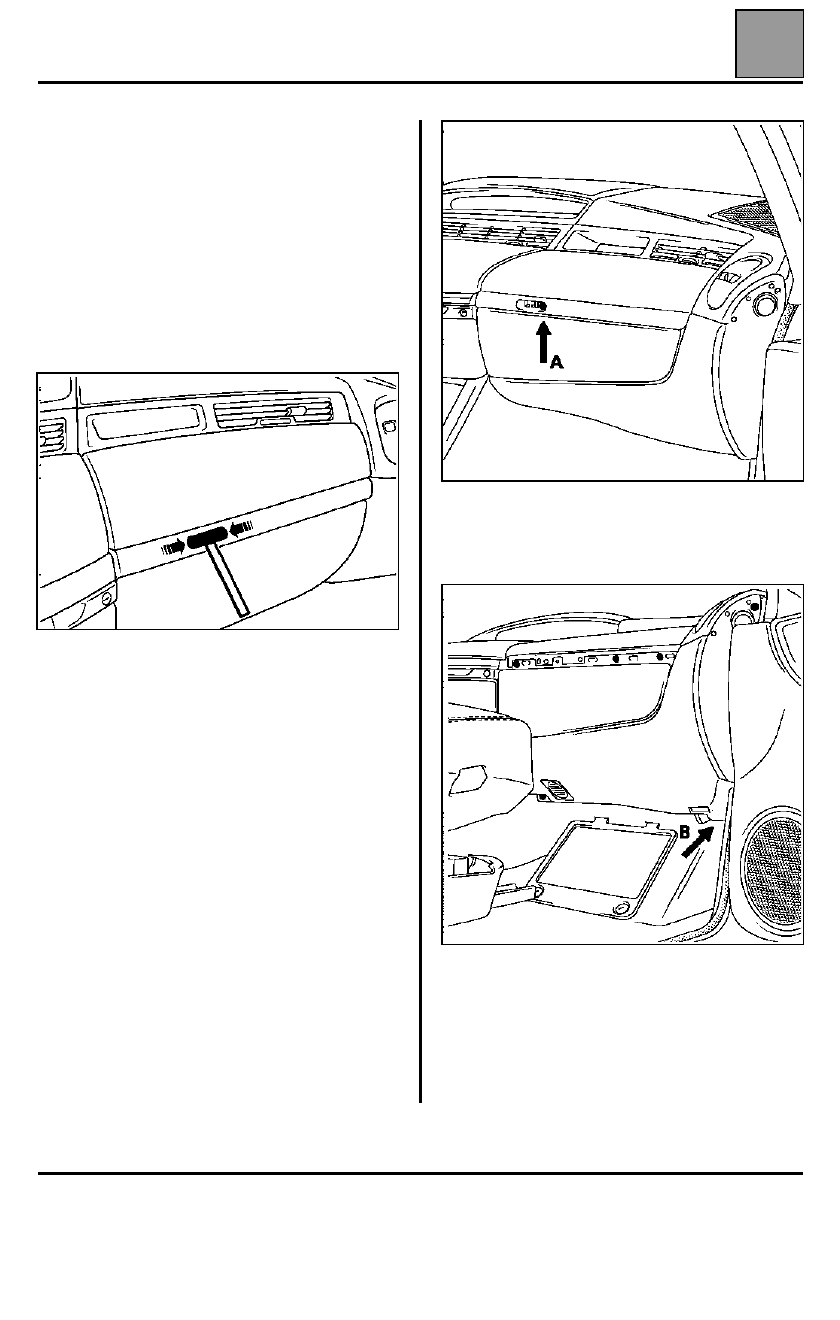

La guantera del pasajero.
La consola lateral del conductor.
5) La columna de dirección:
El volante, el airbag y el contactor giratorio.
El sistema de reglaje, el fuelle de estanquidad, la
pinza abatible.

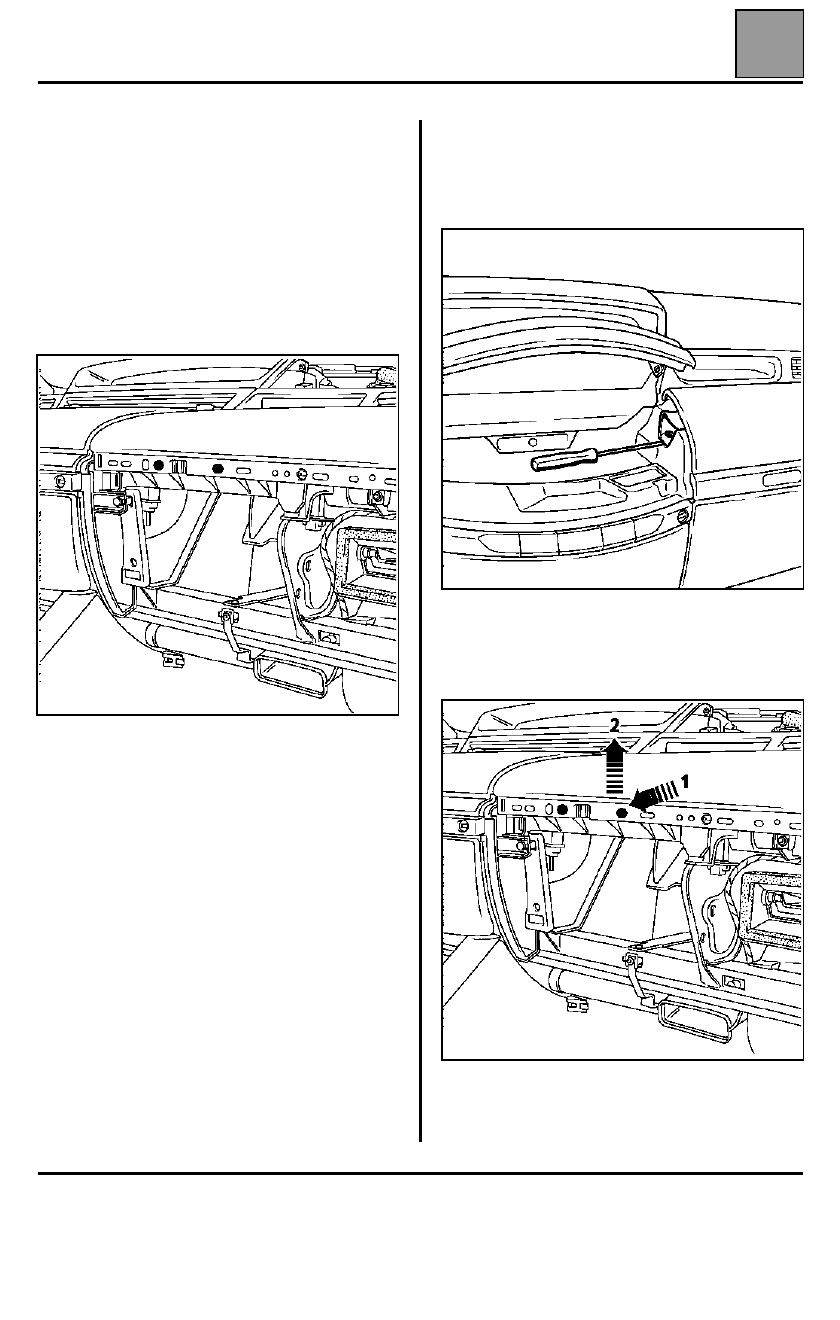

6) El conjunto viga que soporta:
La banda técnica, la climatización, la columna de
dirección están situadas en el vehículo, centradas

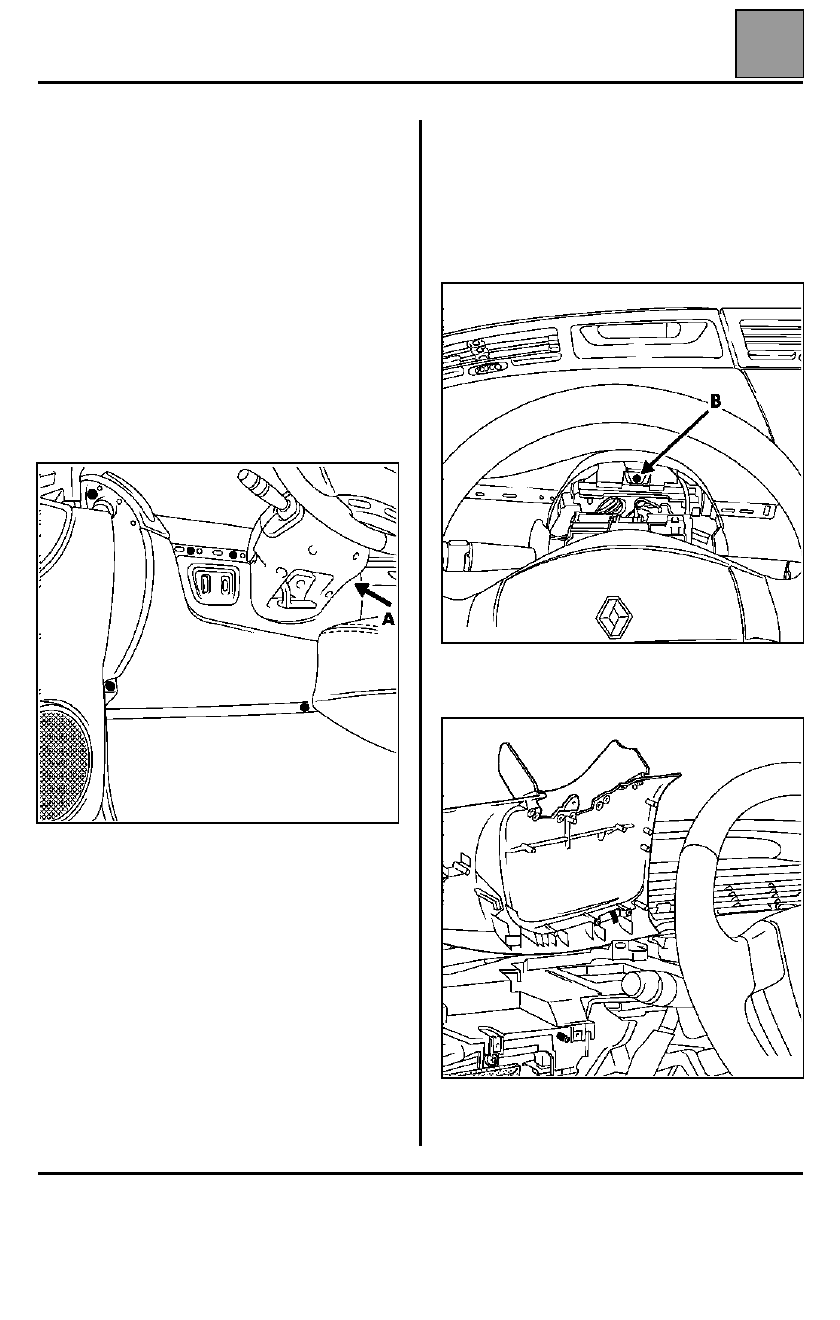

por la guía (A) y soportadas por cuatro puntos
(B), fijadas por cuatro escuadras en los costados
del alero.
7) La parte superior (playa delantera del tablero)
con los conductos de desempañado y los
altavoces, los mandos de calefacción y
ventilación cubren el conjunto:
– extracción superficial de los vestidos,
– extracción de la parte superior del tablero de
bordo,
– salida integral del conjunto tablero fuera del
vehículo,
– retroceso del conjunto tablero de bordo hasta
100 cm
sin sacarlo del vehículo.
UTILLAJE ESPECIALIZADO INDISPENSABLE
Car. 1393
"Teleférico" tablero de bordo
Car. 1393-1
Complemento del Car. 1393
PARES DE APRIETE (en daN.m)
Tuercas fijación columna de dirección
1,5
Bulón de pinza abatible
2,3
Tornillo del buje de volante nuevo
imperativo
4,5
Tornillos de ruedas
10
Tornillos de fijación del airbag del
pasajero
0,6
Tornillos de escuadra de escalera
2,4
Tuercas y tornillos M10 escala
4,7
