ACCESORIOS EXTERIORES

Botón de mando (retrovisores eléctricos)

56

56-8

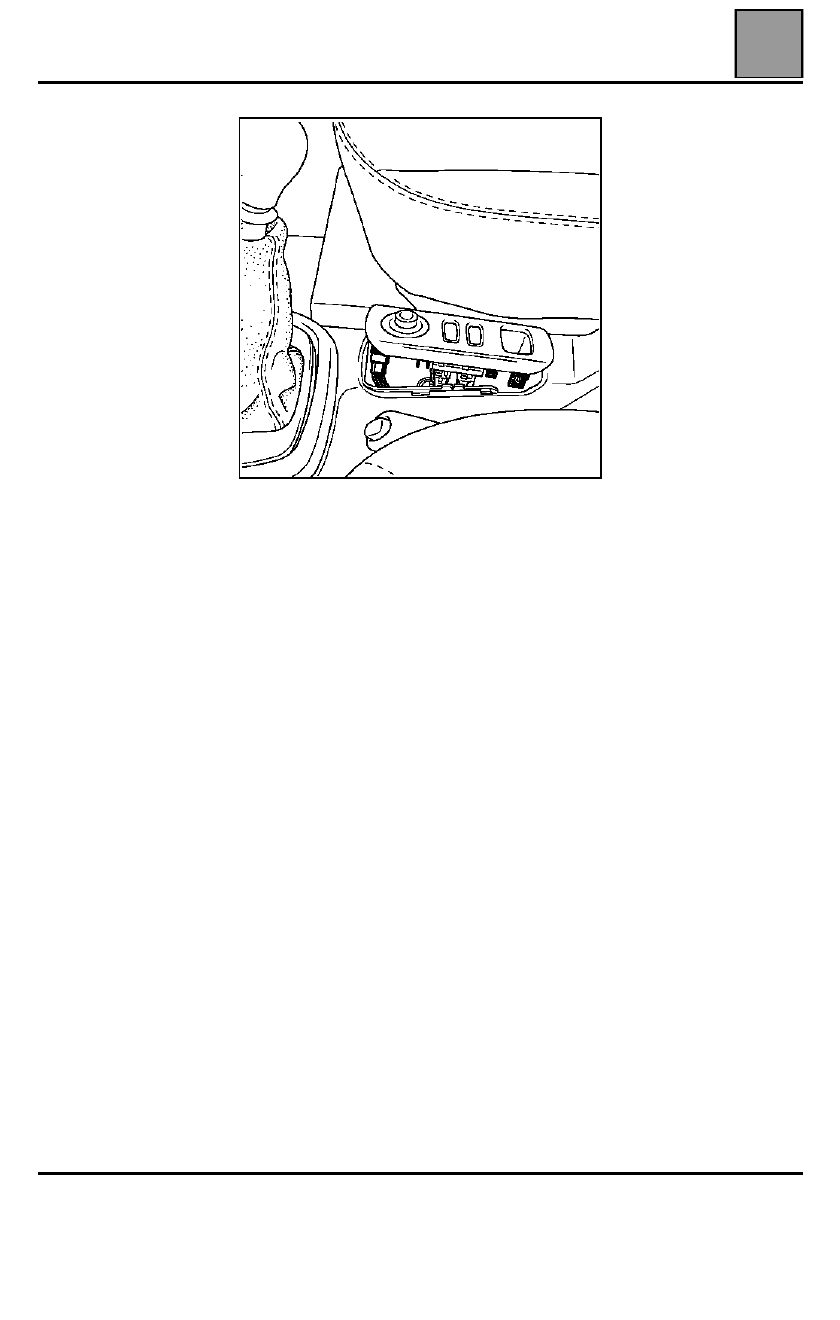

Botón de mando (retrovisores eléctricos)

Extraer la platina soporte de interruptores.

Desconectar el conector.

Sacar el botón pulsando en la parte trasera.

ACCESORIOS EXTERIORES

Baca del techo

56

56-9

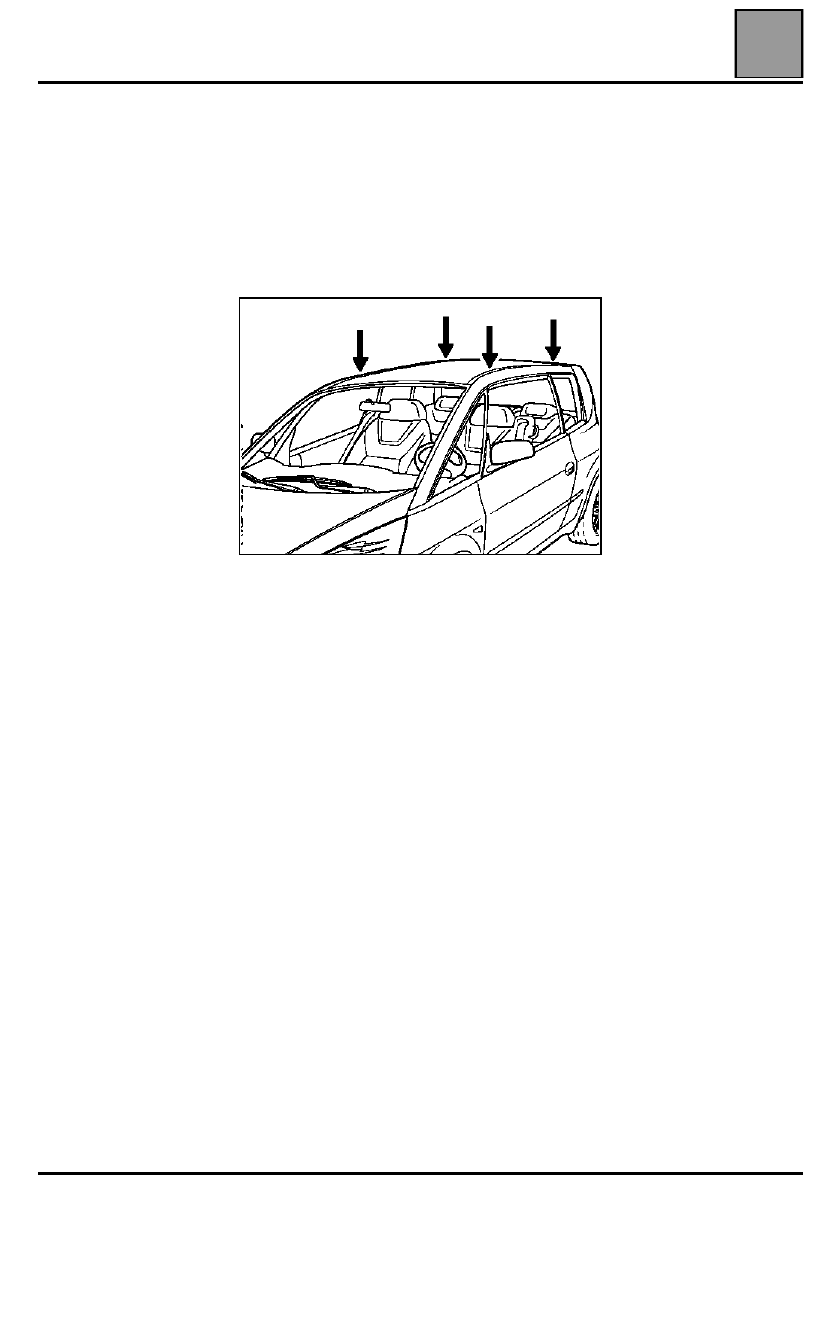

Baca del techo

COLOCACIÓN DE LA BACA

Tipo opción fábrica - carga máxima 80 kg.

COLOCACIÓN

Soltar las tapas con un destornillador pequeño y
plano.

Fijar las barras transversales mediante los tornillos
suministrados.

ACCESORIOS INTERIORES INFERIORES

Nomenclatura del tablero de bordo

57

57-1

157

ACCESORIOS INTERIORES INFERIORES

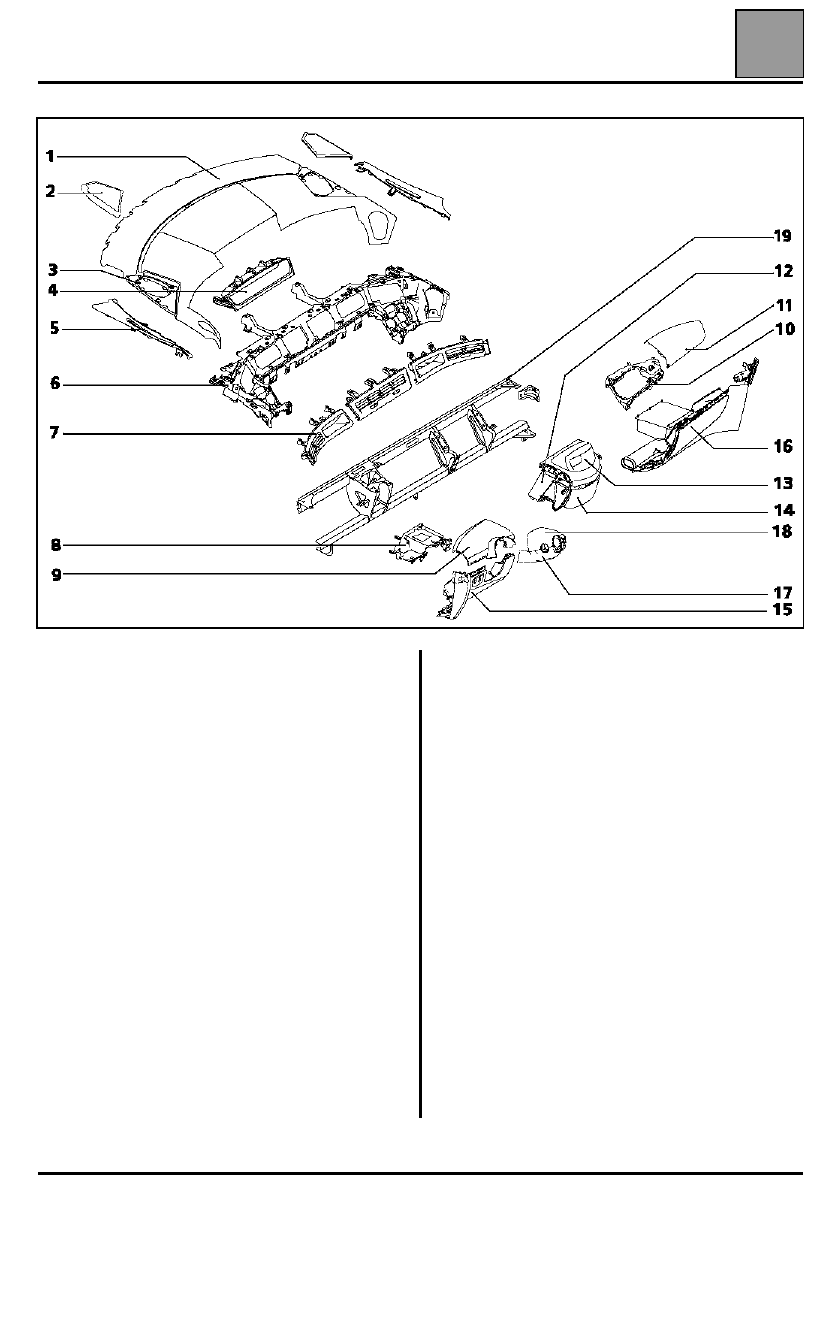

Nomenclatura del tablero de bordo

PIEZAS DE PLÁSTICO

  1

Playa delantera del tablero de bordo

  2

Rejilla de altavoces

  3

Soporte de altavoces

  4

Combinado de visualización

  5

Boca de desempañado

Banda técnica ensamblada

  6

Banda técnica

  7

Aireadores

  8

Encuadramiento de dirección

  9

Portezuela del conductor

10

Encuadramiento airbag del pasajero

11

Portezuela airbag del pasajero

Portaobjetos central ensamblado

12

Portaobjetos central

13

Tapa de portaobjetos superior

14

Cajón portaobjetos

Parte inferior del tablero de bordo

15

Consola lateral del conductor

16

Consola lateral del pasajero

17

Semi-coquilla inferior de volante

18

Semi-coquilla superior de volante

PIEZAS METÁLICAS

19

Viga ensamblada

Escuadras inferiores laterales
Escuadras superiores laterales
Columna de dirección
Platina columna
Cableado escalera

ACCESORIOS INTERIORES INFERIORES

Arquitectura del habitáculo delantero

57

57-2

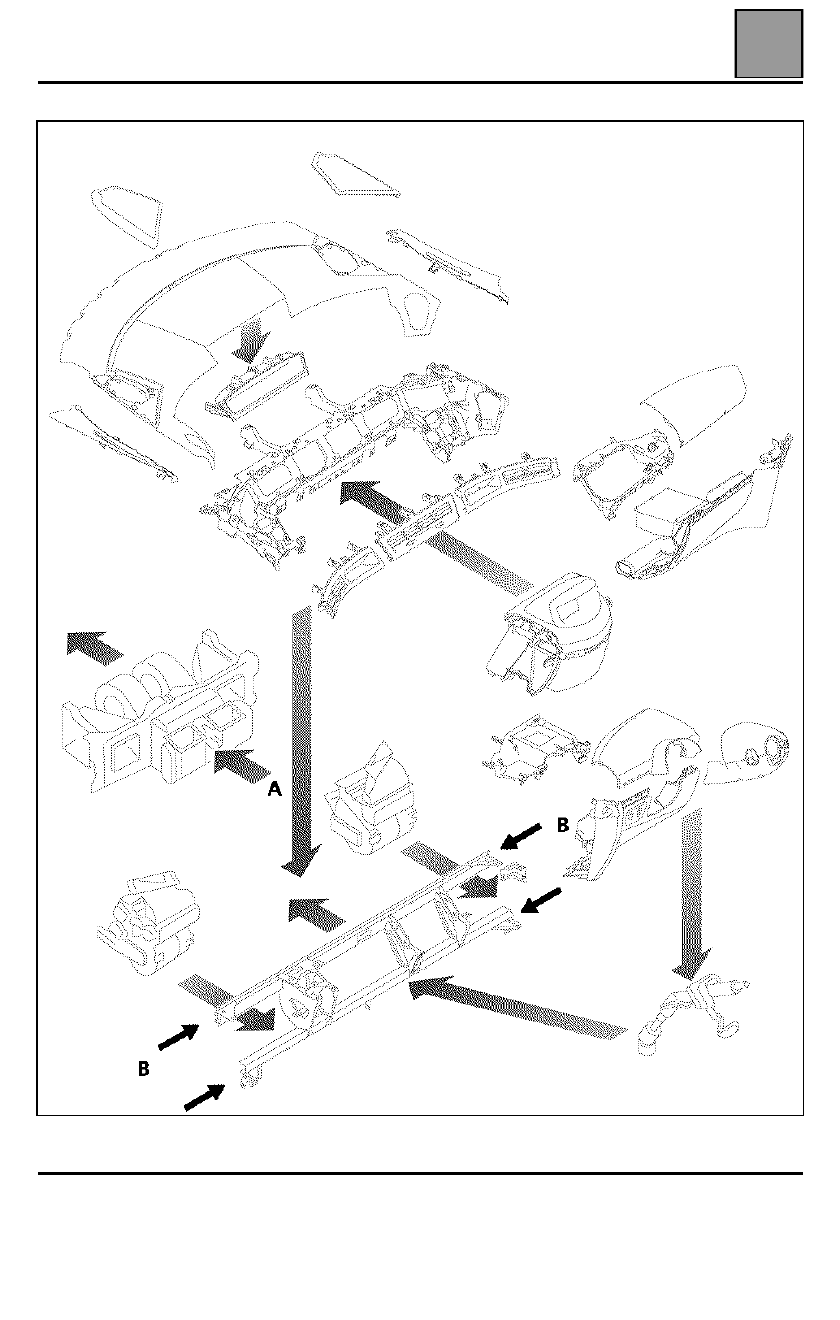

Arquitectura del habitáculo delantero

ORDEN DE MONTAJE
