ACCESORIOS INTERIORES INFERIORES

Volante con cojín hinchable

57

57-7

Volante con cojín hinchable

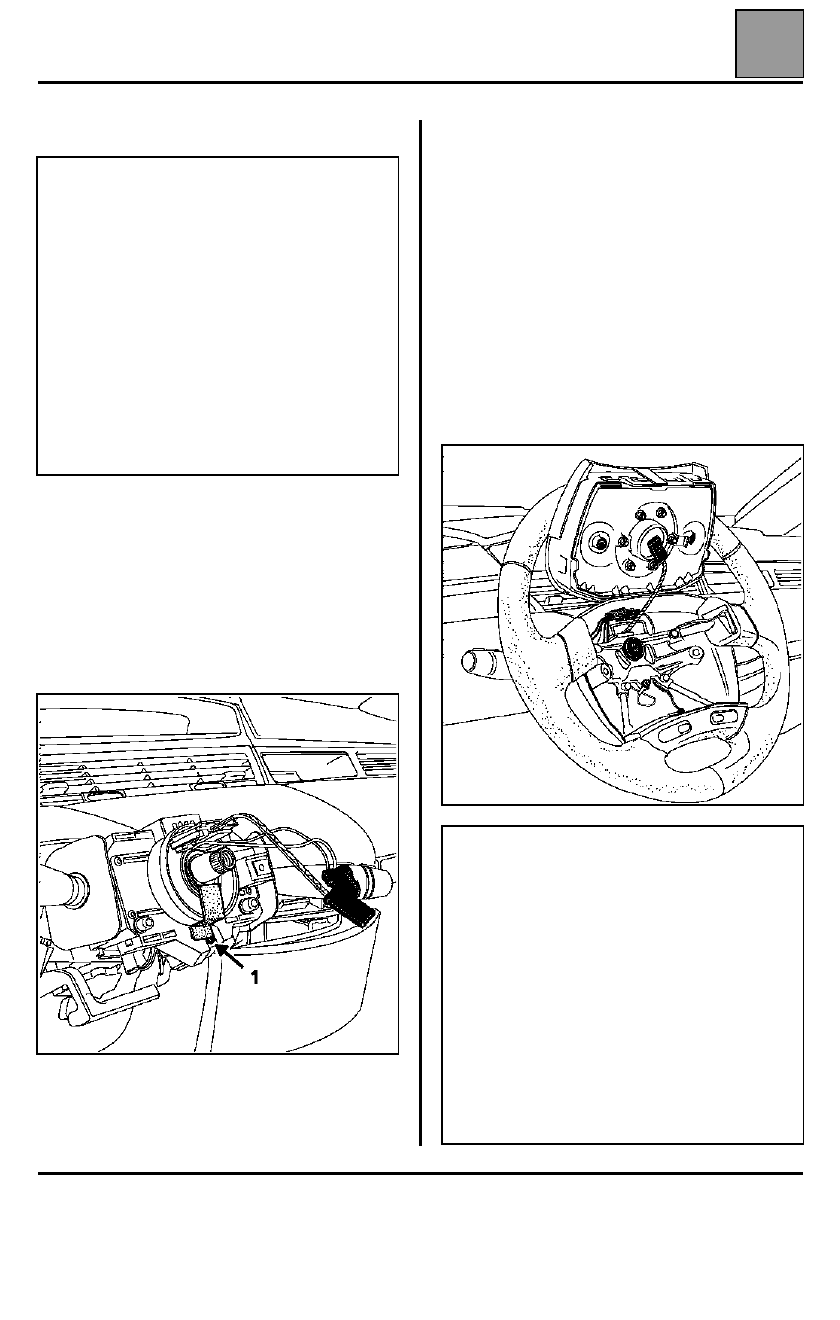

EXTRACCIÓN DEL VOLANTE AIRBAG

Extraer:
– el cojín del airbag (aflojar los dos tornillos situados

detrás del volante y desconectar su conector
blanco),

– los conectores del conmutador rotativo (airbag y

regulador de velocidad, si está equipado),

– el tornillo de fijación central del volante (sustituirlo),
– el volante tras haber puesto las ruedas en línea recta

e inmovilizar el contactor giratorio por un
adhesivo (1).

REPOSICIÓN DEL VOLANTE AIRBAG

Asegurarse de que las ruedas siguen rectas.

Quitar el adhesivo de inmovilización del contactor
giratorio o seguir el método de centrado descrito en el
capítulo 88 "Airbag del conductor".

Sustituir el tornillo del volante (tornillo previamente
encolado) y apretar a 4,5 daN.m.

Colocar los dos cables del regulador de velocidad en
las muescas flexibles del buje de volante.

Colocar el cojín del airbag y apretar los dos tornillos.

Conectar la batería.

IMPORTANTE

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto,
– proceder a la desactivación del airbag.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag se enciende en
el cuadro de instrumentos.

Esperar dos segundos para la descarga automática
del cajetín.

Cortar el contacto.

Desconectar la batería.

IMPORTANTE

Cuando todo está montado:
– Verificar mediante el útil de diagnóstico que no

haya ninguna avería presente en el sistema.

– si todo es correcto, desbloquear el calculador.

Si el testigo no funciona, consultar el capítulo
"Diagnóstico" y controlar el sistema mediante el
aparato XRBAG (Elé. 1288) o del útil de
diagnóstico.

ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas,
incluyendo un activado intempestivo de los
mismos.

ACCESORIOS INTERIORES INFERIORES

Cojín hinchable del pasajero

57

57-8

Cojín hinchable del pasajero

EXTRACCIÓN

Esta operación requiere la extracción:
– de la consola inferior del pasajero,
– de la parte delantera del tablero de bordo,
– de la portezuela airbag del pasajero.

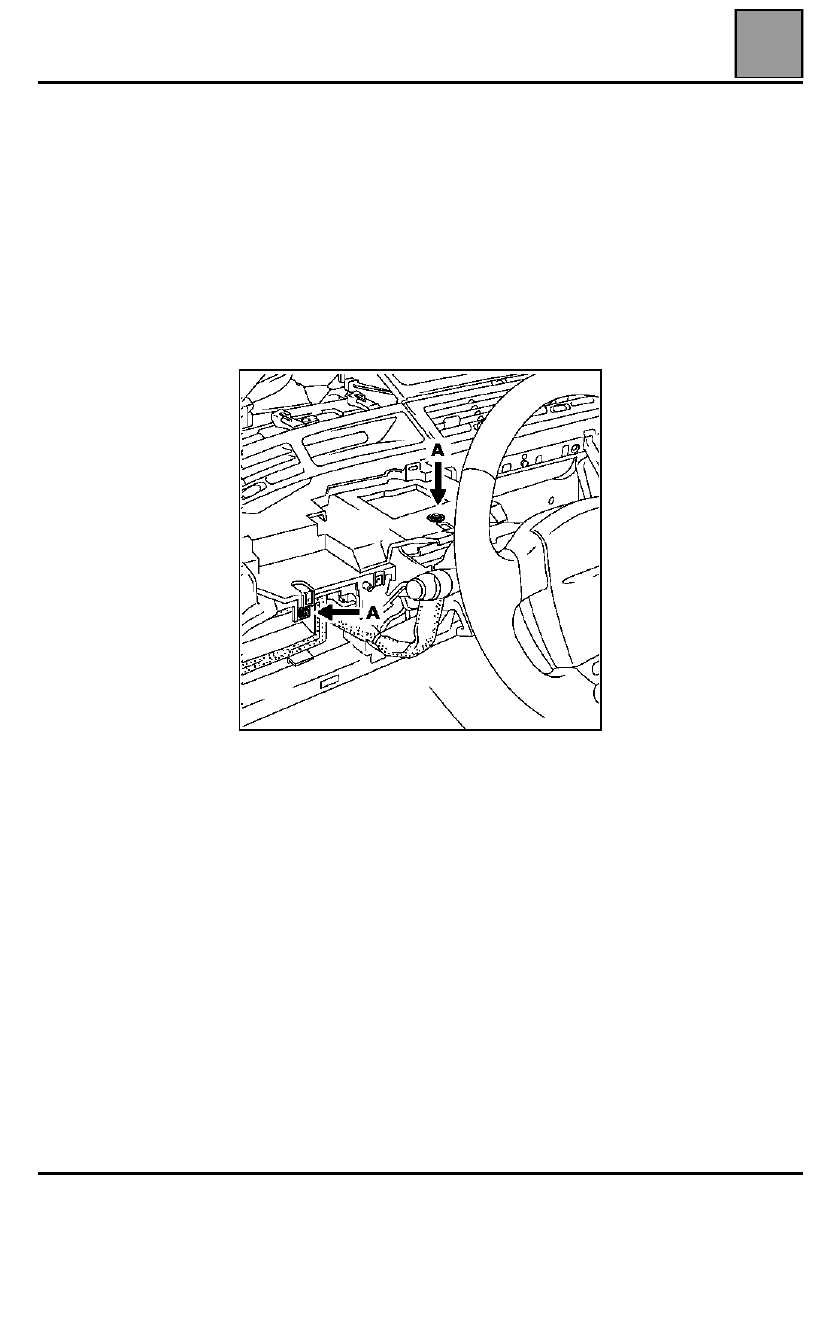

Aflojar con una llave de ojo los cuatro tornillos
hexagonales (A).

Sacar el cojín hinchable y su soporte tirando hacia sí.

Desconectar el cableado del generador.

REPOSICIÓN

Conectar el cableado.

Poner el conjunto cojín y soporte al par 0,6 daN.m.

ATENCIÓN:

los tornillos de fijación del cojín del airbag

son específicos, se prohíbe formalmente, en el
montaje, poner tornillos que no sean los suministrados
con el cojín.

Conectar la batería.

En caso de sustituir escuadras soporte del airbag, es
necesario extraer la consola inferior y el bloque
portaobjetos central.

Apretar los tornillos al par de 0,6 daN.m.

IMPORTANTE

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto,
– proceder a la desactivación del airbag.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag en el cuadro de
instrumentos se enciende.

Esperar dos segundos para la descarga automática
del cajetín.

Cortar el contacto.

Desconectar la batería.

IMPORTANTE

Cuando todo está montado:
– verificar mediante el útil de diagnóstico que no

haya ninguna avería presente en el sistema,

– si todo es correcto, desbloquear el calculador.

Si el testigo no funciona, consultar el capítulo
"Diagnóstico" y controlar el sistema mediante el
aparato XRBAG (Elé. 1288) o del útil de
diagnóstico.
ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas,
incluyendo un activado intempestivo de los
mismos.

ACCESORIOS INTERIORES INFERIORES

Coquillas de volante

57

57-9

Coquillas de volante

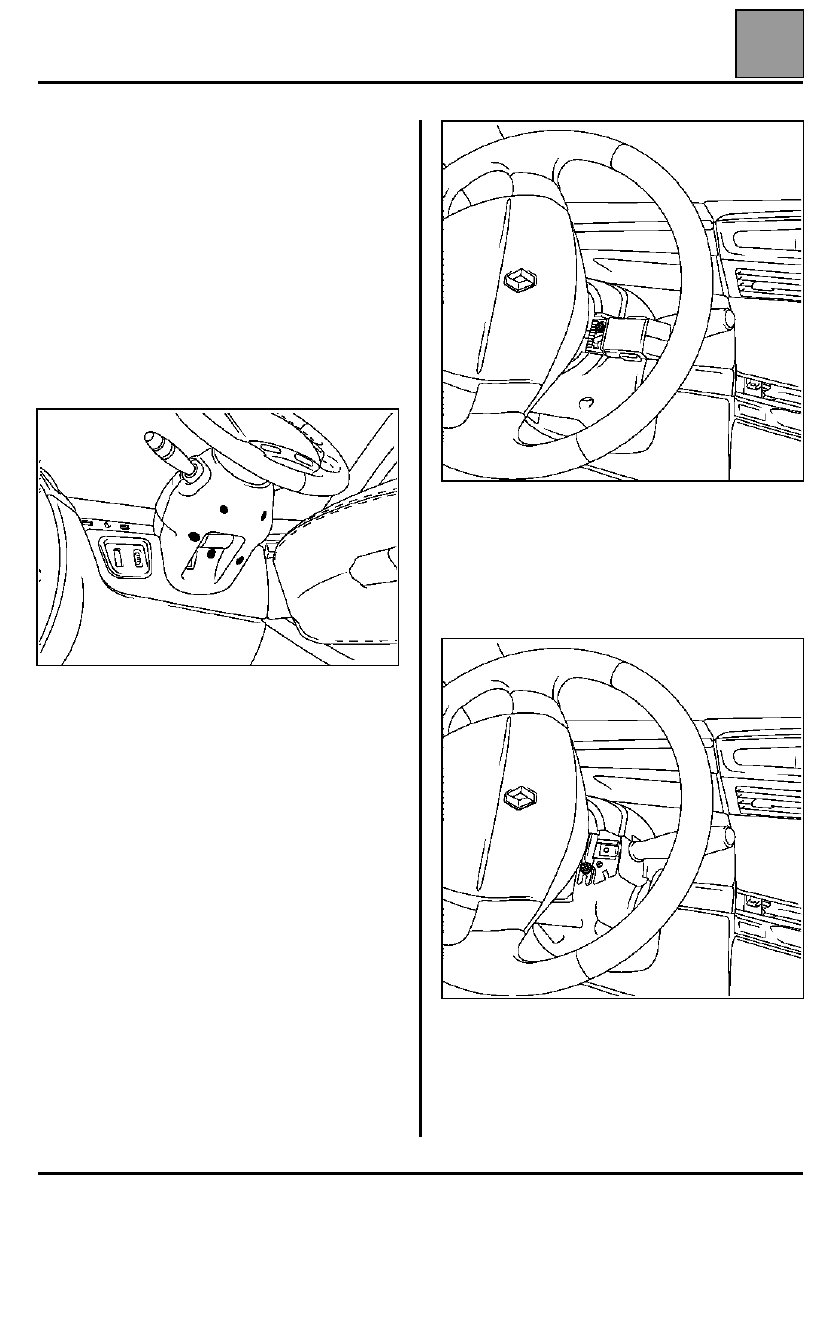

EXTRACCIÓN

Esta operación es necesaria del lado del conductor
para acceder a los:
– mandos bajo el volante,
– portezuela del conductor.

OPERACIÓN

Poner el volante en posición alta.

Quitar los cinco tornillos de fijación (tornillos Estrella
de 20).

Girar el volante un cuarto de vuelta hacia la derecha.

Extraer el telemando radio.

Extraer la semi-coquilla inferior sacando el hilo del
telemando.

Girar el volante un cuarto de vuelta hacia la derecha y
hacia la izquierda para aflojar los dos tornillos (Estrella
de 20).

Sacar la semi-coquilla superior.

REPOSICIÓN

No hay especificidad.

ACCESORIOS INTERIORES INFERIORES

Encuadramiento de dirección

57

57-10

Encuadramiento de dirección

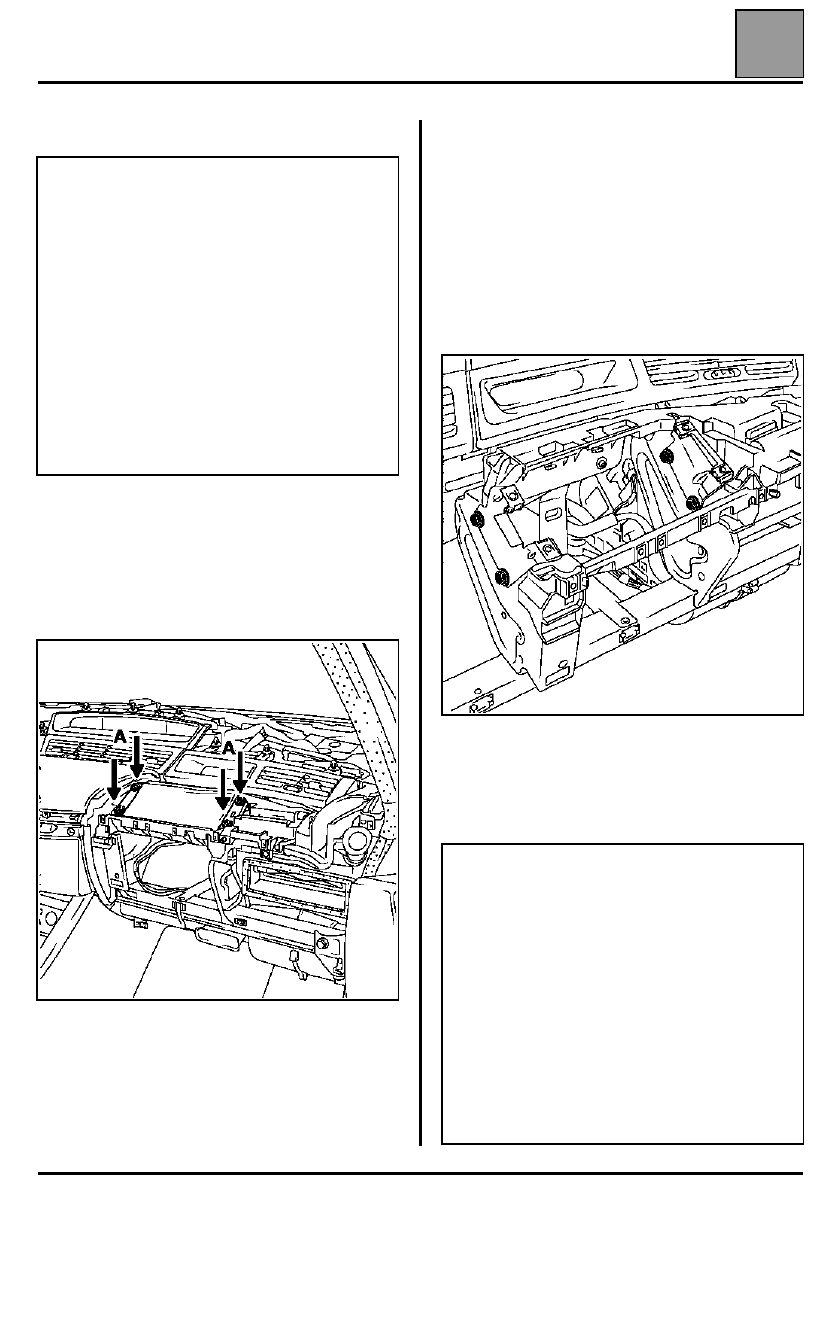

EXTRACCIÓN

Extraer:
– la playa delantera del tablero de bordo,
– las semi-coquillas bajo el volante,
– la portezuela del conductor.

Aflojar los dos tornillos de fijación (A).

Tirar del encuadramiento ligeramente hacia usted para
liberar los peones de centrado y después levantarlo.

REPOSICIÓN

No hay especificidad.
