Renault Avantime. Manual - parte 101

ESTRUCTURA SUPERIOR DELANTERA

Soporte superior de la caja de velocidades

42

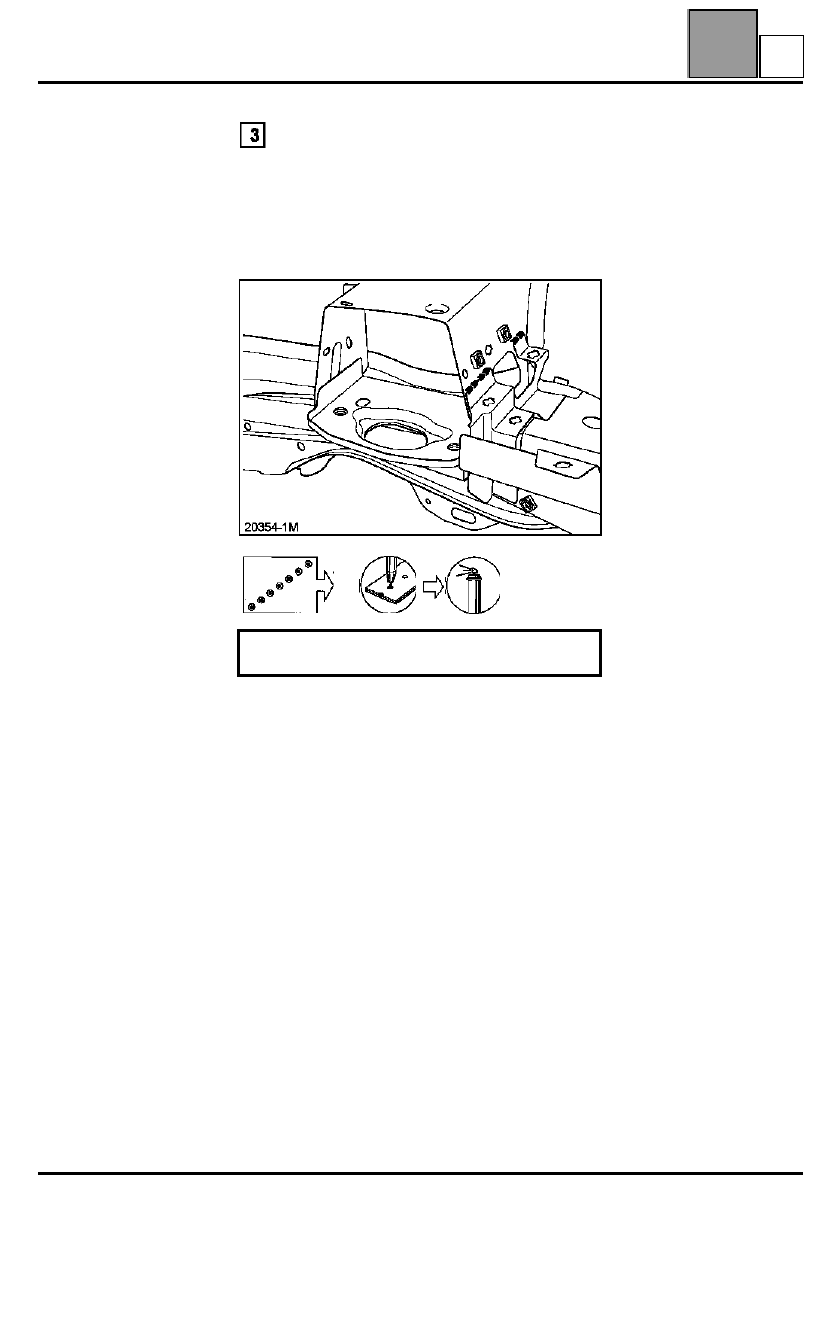

UNIÓN CON RECIPIENTE DE BATERÍA

RECUERDEN:

consultar la operación 41-G-3

Soldadura

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

42-22

H

ESTRUCTURA SUPERIOR DELANTERA

Viga inferior

42

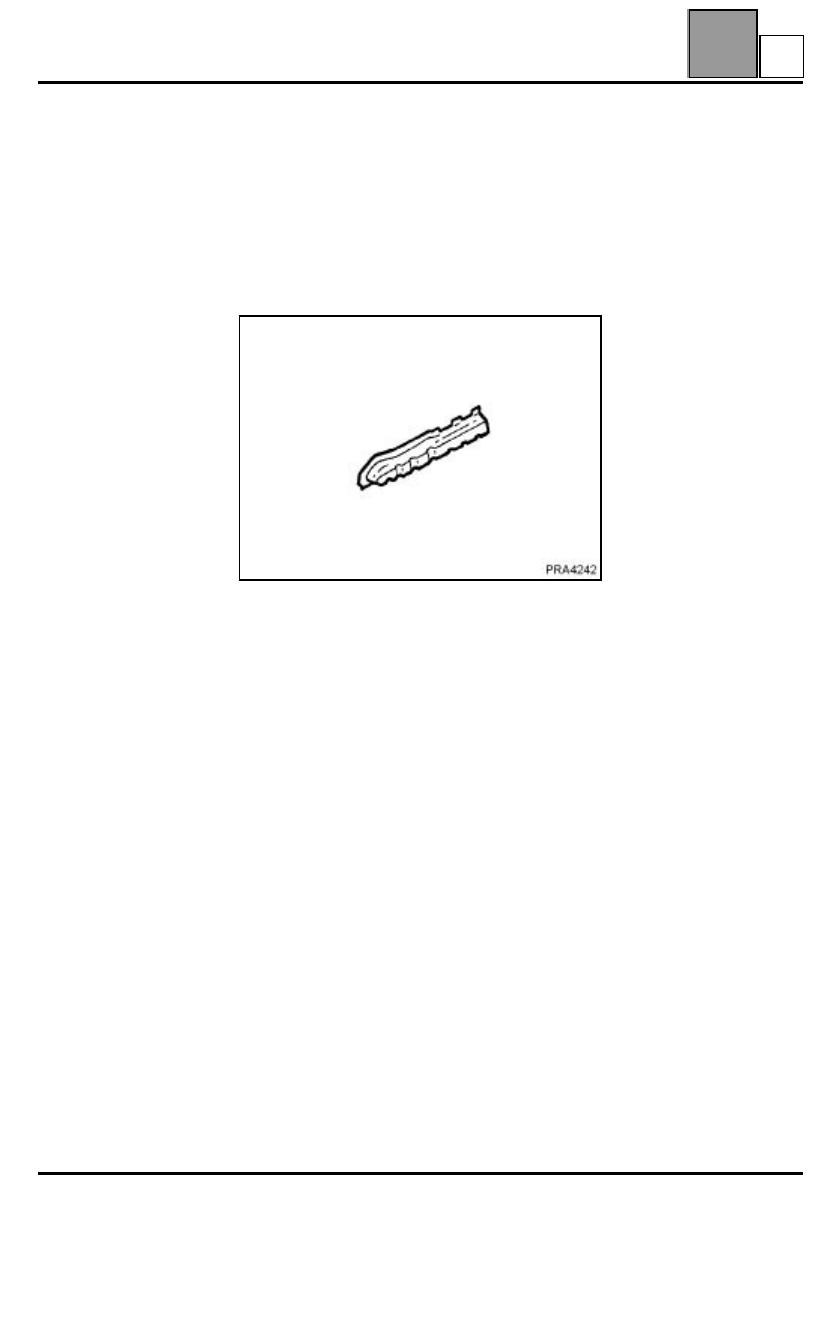

Viga inferior

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución de la estructura
superior de aluminio, del travesaño del vano del
parabrisas y de la chapa en el compartimiento del
motor completo.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– de la estructura superior de aluminio
– del separador aire/agua,
– del tablero de bordo,
– del guarnecido de pie delantero,
– del cableado parcial.

42-23

I

ESTRUCTURA SUPERIOR DELANTERA

Viga inferior

42

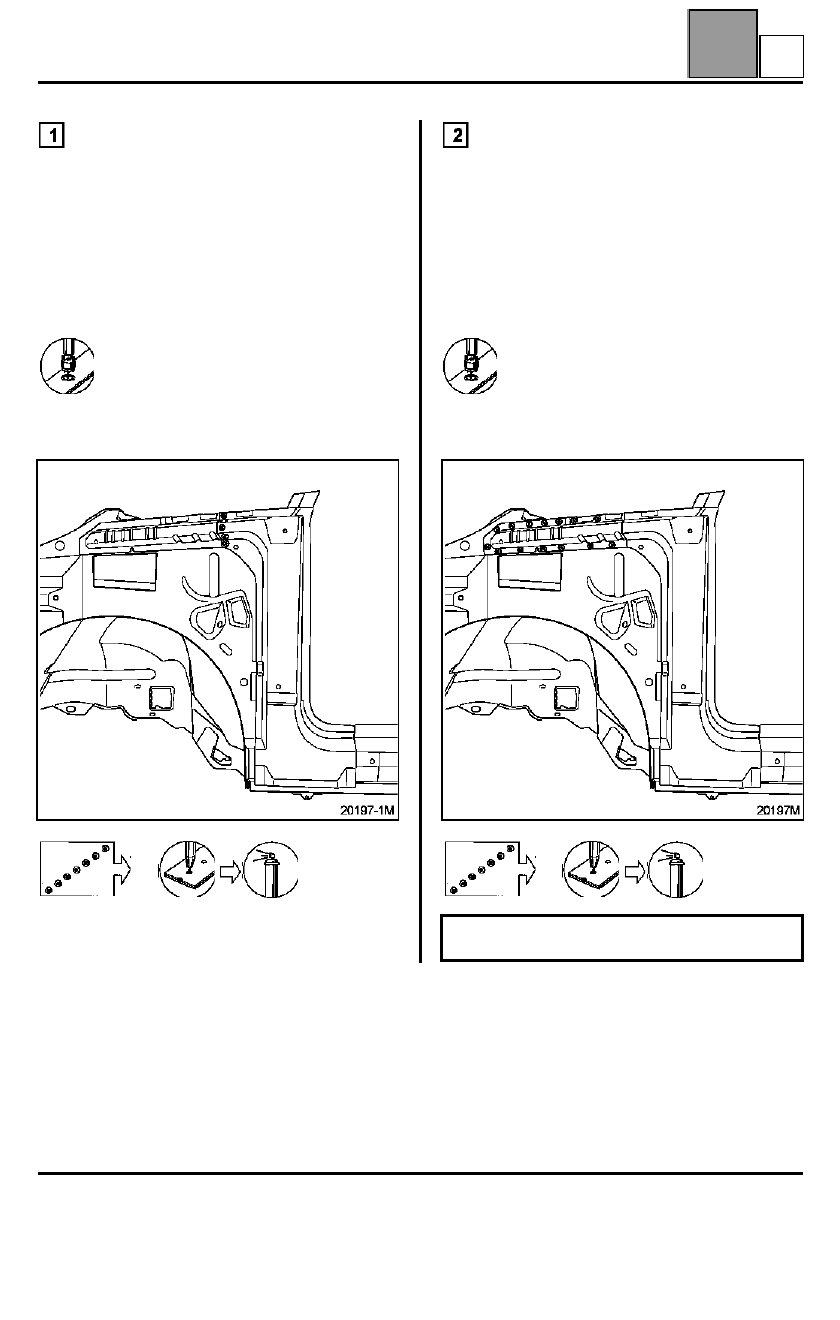

UNIÓN CON PIE DELANTERO

Espesor de las chapas (mm)

Desgrapado

6 puntos eléctricos en espesor 1,0

Soldadura

UNIÓN CON PESTAÑA DE ALETA

Espesor de las chapas (mm)

Desgrapado

14 puntos eléctricos en espesor 1,0

Soldadura

Viga inferior

1,0

Pie delantero

1,0

Pestaña de aleta

1,0

Viga inferior

1,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

42-24

I

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero parcial

42

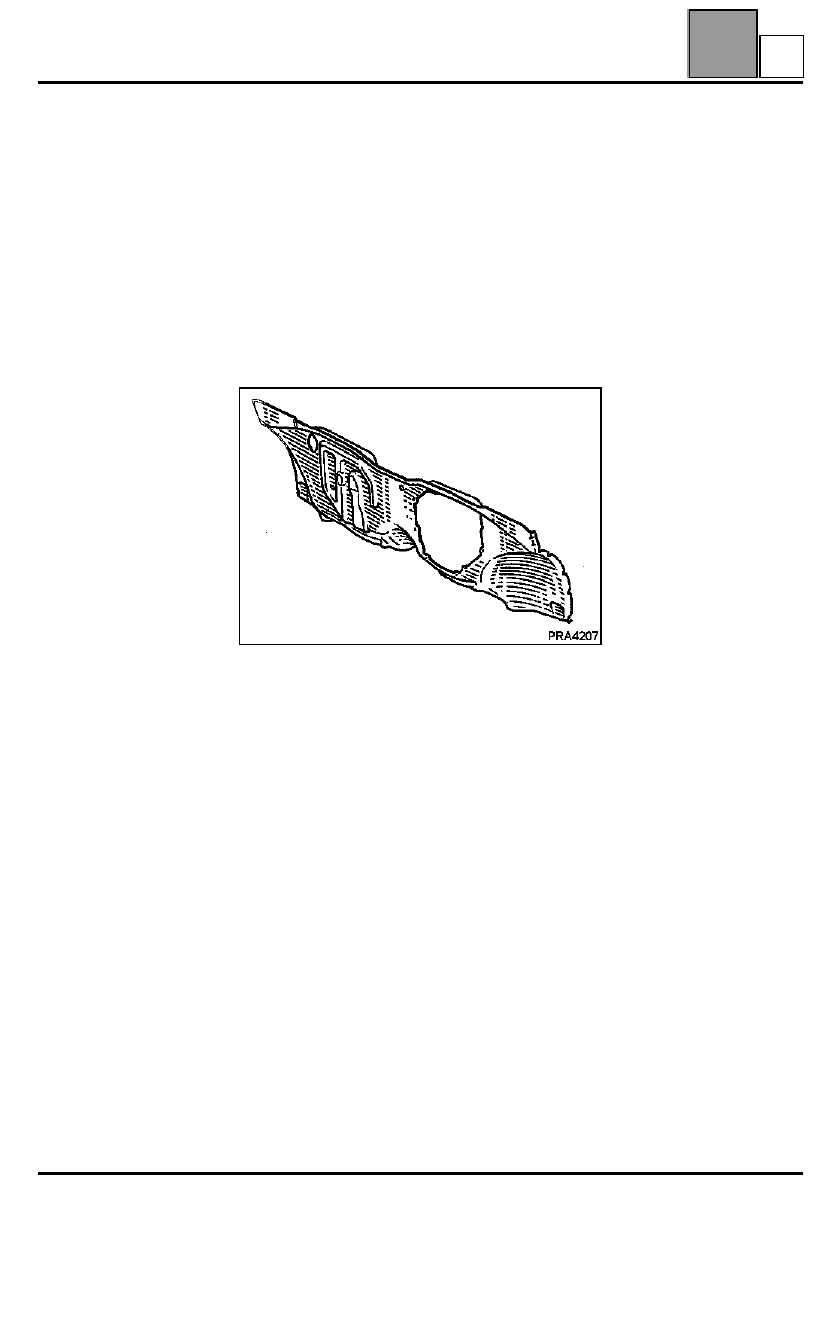

Salpicadero parcial

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución:
– del semibloque delantero para una colisión

delantera.

Esta operación requiere sustituir también la escuadra
de unión entre el salpicadero y el semibloque.

Esta pieza se pedirá por separado.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– de la puerta,
– del peldaño,
– de la moqueta del suelo,
– del pedalier completo,
– del insonorizante,
– del tablero de bordo,
– del cableado parcial,
– grupo motopropulsor.

42-25

J
